Železobetónové podlahy - prefabrikované a monolitické

Pri stavbe murovaných, kamenných, betónových a cementobetónových stavieb pomocou podlahy z železobetónu. To je spôsobené ich trvanlivosťou, pevnosťou, relatívnou jednoduchosťou montáže a krátkymi stavebnými časmi (ak sa používajú prefabrikované železobetónové podlahy). Ďalej sa pozrieme bližšie na to, aké sú ich typy a ako môžete sami prekrývať.

Typy návrhov

Všetky existujúce železobetónové podlahy možno rozdeliť na dva typy:

• Národné tímy;
• jednoliaty.

Teraz sa pozrime bližšie na každý typ konštrukcie.

jednoliaty

Železobetonové monolitické podlahy, na rozdiel od prefabrikovaných, sa nalejú na objekt priamo v mieste jeho umiestnenia.

Majú niekoľko typov:

• rebrovaný - predstavujú systém prepojených pretínajúcich sa monolitických nosníkov a dosiek. Tieto podlahy pozostávajú z nasledujúcich prvkov:

• Behy (hlavné lúče)
• Rebrá (nosníky umiestnené kolmo na nosníky).

• Podlaha železobetónová podlaha - používa sa, ak je dĺžka rozpätia väčšia ako tri metre. V tomto prípade sa na stenu kladú železobetónové trámy s rozstupom asi 150 centimetrov. Tyče sú pripojené k prekrytiu výstužnej dosky. Musím povedať, že železobetónové nosníky prekrytia v súlade s GOST 20372-90, existuje 16 typov. Ich najväčšia štandardná dĺžka je 18 metrov.

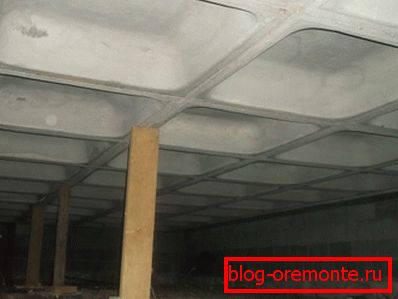

• rebrovaný - môže byť použitá, ak dĺžka rozpätia nepresahuje 6 m. Ak je dĺžka dlhšia, vystuženie sa vykonáva priečnym nosníkom. Tento typ konštrukcie sa spravidla používa v prípadoch, keď je potrebné získať plochý strop. Vzdialenosť medzi lúčmi by nemala byť väčšia ako jeden meter. Pri inštalácii takejto konštrukcie sú upevňovacie prvky pripevnené k vystužovacej klietke, čo umožňuje spájanie stropu doskami. Nevýhody tohto systému zahŕňajú zložitosť jeho zariadenia.

prefabrikovaný

Betónové prefabrikované podlahy sú pletené a zvárané. Zváraný rám je vyrobený z priamej výstuže, ktorá je spojená elektrickým alebo plynovým zváraním. Spustite pletený rám náročnejšie. Na tieto účely použite špeciálny pletací drôt s hrúbkou nie väčšou ako 2 mm.

Prefabrikované konštrukcie sú rozdelené do nasledujúcich skupín:

• Vyrába sa z podkladov, s hmotnosťou do 0,5 t.
• Dosky na železobetónových nosníkoch s malou náplňou.
• Široké prvky podlah s hmotnosťou 1,5-2 ton.
• Veľkoplošné konštrukcie, ktoré pozostávajú z prvkov vytvorených na rozmer jednej miestnosti.

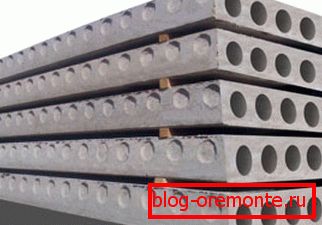

Prefabrikované konštrukcie zahŕňajú železobetónové duté podlahové dosky, ktoré sú veľmi obľúbené. Sú to monolitické železobetónové dosky, vystužené výstuže.

Vnútri panelov sú duté valcové tvary, ktoré prebiehajú pozdĺž celej dĺžky dosiek. Môžu výrazne znížiť hmotnosť výrobkov a zvýšiť odolnosť voči deformácii dosiek pri zlomeninách. Takéto panely majú rôzne dĺžky a šírky.

Výroba železobetónových dosiek

Teraz budeme uvažovať o tom, ako vykonať bezbežné prekrytie. Musím povedať, že železobetónové trámy veľmi zriedkavo robia vlastné ruky.

Materiály a nástroje

Pri stavbe konštrukcie je preto potrebné pripraviť nasledujúce materiály a zariadenia:

• Oceľová výstuž;
• Značkový cement nie je nižší ako M400;
• piesok;
• Hobľovanie alebo štrk;
• Zváracie stroje;
• Dosky, drevo;
• Miešačka na betón;
• Rôzne elektrické náradie.

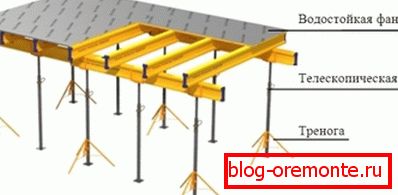

Výroba debnenia a rámu

Najprv musíte urobiť vlastné debnenie. Na spodok dosky môžete použiť preglejkové dosky s hrúbkou najmenej 2 cm, vystužené tyčami alebo doskové dosky hrúbky 4 až 5 cm.

Pravidelné dosky o hrúbke 2-3 cm budú vyhovovať bočným stenám, samozrejme môžete použiť aj preglejku, ale jeho cena je vyššia.

Debnenie je zostavené v nasledujúcom poradí:

• Najprv sa položia spodné štíty. Pri ich inštalácii použite podpery a priečne nosníky.
• Potom nainštalujte bočnú stenu.
• Vnútorná časť debnenia je pokrytá strešnou plsťou. Na tieto účely môžete použiť aj plastový film.
• Ďalším krokom je postaviť rám, ktorý by mal byť umiestnený vo vzdialenosti 2-3 cm od spodnej časti debnenia. Ak to chcete urobiť, môžete použiť špeciálne vložky alebo použiť lišty. Priemer výstuže by mal byť najmenej 10-12 mm a veľkosť ôk mriežky by mala byť 150x150 alebo 200x200 mm. Hrúbka rámu sa vypočíta tak, že ochranná vrstva roztoku je aspoň 2 cm pod a nad. tj jeho hrúbka by mala byť o 4 cm tenšia než hrúbka dosky.

Tip! Pri výkone rámu sa neodporúča pripojiť výstuž pozdĺž dĺžky, pretože to ovplyvní jej pevnosť.

vyplniť

Na plnenie dosky by malo byť riešenie v nasledovnom pomere:

• Jeden kus cementu M400;
• Dva kusy piesku;
• Štyri časti štrku alebo drveného betónu s priemerom najviac 20 mm;
• Voda až do požadovanej konzistencie.

Naplňte výkon bez prerušenia, začínajúc od jedného rohu a končiac s opakom. Keď sa to deje, podbíjacie riešenie hlbokého vibrátora.

Po naliatí je betón chránený pred rýchlym sušením. Za týmto účelom je pokrytý mokrým praním a pilinami. Prvých 8-10 dní periodicky navlhčite povrch.

Po 2 - 3 týždňoch, keď roztok dosiahne asi 80% svojej pevnosti, debnenie sa z betónu odstráni. Dosky je však možné ovládať až po 28 dňoch.

Tip! Po opracovaní dosky môže byť potrebné opracovávať. Najefektívnejší spôsob, ako vykonať procedúry pomocou diamantového nástroja. Najmä železobetón môže byť rezaný diamantovými kruhmi, brúsenie diamantovými poháriky alebo diamantové vŕtanie otvorov do betónu.

Treba povedať, že v niektorých prípadoch môže byť nevyhnutné nevytvoriť dosku od začiatku, ale opraviť železobetónové podlahy. Pozostáva z posilnenia konštrukcie pomocou dodatočných prvkov vo forme dosiek, nosníkov, škrupín atď. Postup je pomerne komplikovaný, preto sa s ním musia vysporiadať.

záver

Ako sme zistili, existuje mnoho typov betónových podláh, ktoré sú určené pre rôzne prípady. Preto v každom jednotlivom prípade musíte vybrať správny typ konštrukcie.V súkromnej konštrukcii môžete vyhotoviť železobetónové podlahy vlastnými rukami podľa vyššie uvedenej technológie.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
