Železobetónové panely na steny - kompletný prehľad o typoch

Nástenné exteriérové ​​betónové a železobetónové panely sa široko používajú pri výstavbe domov, ako aj v priemyselných a verejných zariadeniach. Ich vzhľad, pred viac ako 50 rokmi, bol skutočným prielom v stavebníctve a umožnil niekoľkokrát skrátiť stavbu budov.

Typy železobetónových panelov

Železobetón je monolit z oceľových tyčí a betónu. Interakcia týchto materiálov je veľmi účinná. Betónový kameň spoľahlivo priľne k kovu a chráni ho pred koróziou. Tieto komponenty sa navzájom dopĺňajú odolnosťou voči rôznym zaťaženiam.

Výsledné štruktúry majú značné sily a len high-tech nástroj môže pomôcť pri ich spracovaní. Nedávno sa diamantové vŕtanie otvorov v betóne stalo populárnym.

Venujte pozornosť! Objem výrobkov z betónu, hlavne, je obsadený lacnými surovinami - štrkom, drveným kameňom, pieskom. Preto je ich cena relatívne nízka.

Aké existujú

Železobetónové výrobky sú rozdelené na:

• napnutá predpríprava;
• analógov zosilnených bežnou metódou.

Hustota (špecifická hmotnosť) a stupeň betónu:

• super ťažké betónové panely, ich hustota je od 2,5 t / m?
• ťažké analógy s hustotou 1,8 / 2,5 t / m2;
• pľúca, ich špecifická hmotnosť je až 1,8 t / m?
• ultraľahké produkty, ich hustota je 0,7 t / m ?.

Podľa ich štruktúry sa železobetónové stenové panely delia na:

• monolitický;
• dutý;
• vyrobené z jedného typu riešenia;
• vyrobené z rôznych typov zmesí.

ZHBI môže zacieliť na:

• pre bytové a verejné budovy;
• pre výrobné zariadenia;
• pre inžinierske stavby.

Výrobné metódy

Výroba panelov sa uskutočňuje v továrňach betónových výrobkov rôznymi spôsobmi.

1. Technológia stojanov je určená na výrobu veľkokapacitných výrobkov., Roztok sa naleje do pevných foriem. Špeciálne jednotky: manipulátory a vibrátory na betón, postupne sa približujú k stánkom a vytvárajú technologické kroky.
2. Metóda kazety je modifikáciou predchádzajúcej metódy., Panely sú vyrobené z pevných kaziet, ktoré pozostávajú z niekoľkých oceľových oddelení. Rám je vyrobený z výstuže, potom je vyplnený betónom. Tepelné spracovanie sa dotýka stien kaziet.

Po zahrievaní sa steny formulárov odstránia a panely sa odstránia nad hlavným žeriavom. Táto metóda vytvára ploché výrobky: stenové konštrukcie a analógové podlahy.

1. Keď sa technológie toku-modulárnej technológie pre produkty pohybujú pozdĺž reťaze z jedného mechanizmu na druhý, Mokré a tepelné spracovanie sa vykonáva nepretržite.
2. V prípade valivého valcovania sa celý výrobný cyklus uskutočňuje na jedinej inštalácii princípu prevádzky prietoku. (vibračná valcovňa). Ide o dopravník pozostávajúci z ocele chránenej gumou.

Jeho páska sa pohybuje na technologických stĺpoch. Na nich nastáva: inštalácia rámu výstuže, nalievanie betónu, jeho zhutnenie vibráciami a tepelným spracovaním. Návod odporúča, aby sa vytvorili panely priečok a stropov, ako aj vonkajšie nástenné dosky ľahkého betónu.

Technické požiadavky

Štátne normy stanovujú najprísnejšie požiadavky na obklady.

1. Presnosť štandardných veľkostí a geometrická podoba.
2. Optimálny návrh zlúčenín a uzlov.
3. Presná poloha hypotéky.
4. Zhoda štandardnej veľkosti a hmotnosti betónového tovaru s možnosťami prepravy a zdvíhania automobilov.

Venujte pozornosť! Dom železobetónových panelov by mal byť zhotovený z výrobkov, ktorých rozmery sú v medziach odchýlok a tolerancií. Určujú podľa GOST č. 130 / 15.4 / 84.

1. Veľkosť hypotéky v nich musí spĺňať štandardné hodnoty, chyba by nemala presiahnuť 0,5 cm.
2. Prípustný axiálny posun hypotéky nie je väčší ako 1 cm.
3. Tieto prvky by mali byť v rovine s rovinou panelov alebo nad nimi - nie viac ako 0,3 cm.

Viac informácií o nástenných doskách

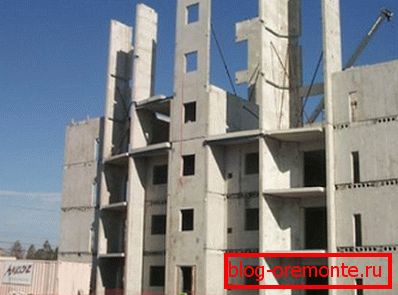

Veľké nástenné dosky boli navrhnuté tak, aby urýchlili tempo výstavby. Napríklad chata železobetónových panelov môže byť postavená za 2 týždne.

Dostoinstva ŽBI

Populárnosť železobetónových panelov v hromadnej konštrukcii okrem vysokej miery práce je vysvetliteľná ich ďalšími výhodami:

• vysoká pevnosť;
• dobrá nosnosť;
• prijateľná úroveň tepelnej izolácie;
• 100% požiarna odolnosť;
• odolnosť voči teplotným extrémom;
• trvanlivosť prevádzky.

Typy konštrukcie panelov

Konštrukcia panelu môže byť rámová a bezrámová.

Závisí to od toho, ktoré nástenné dosky sa používajú: obloženie a prenášanie alebo len obloženie.

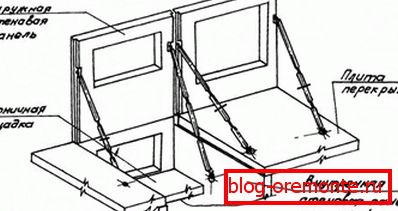

1. V budovách s bezrámovým typom je zaťaženie podlahy prenášané samotnými stenovými panelmi.
2. V analógoch rámcov sa nosné funkcie vykonávajú rámcami. Nástenné dosky sa používajú na zonovanie, oplotenie, zvukovú a tepelnú izoláciu.

Rastliny produkujú panely na vonkajšie aj vnútorné steny.

1. Vonkajšie dosky sú štruktúrované do troch kategórií: jednovrstvový, vyrobený z bunkového alebo ľahkého betónu a skladá sa z dvoch, troch vrstiev. Posledné sú vyrobené z ťažkých typov betónu a tepelného izolátora.
2. Mimo konštrukcie sú pokryté fasádnymi keramickými dlaždicami, dekoratívnou maltou, farbami odolnými voči poveternostným vplyvom atď. Vnútorná strana dosiek je ozdobená a pripravená na dokončenie.
3. Výška stenových železobetónových panelov sa rovná výške jednej podlahy. Ich šírka presahuje 1/2 izby (300/720 cm), hrúbka môže byť 20/50 cm. Rozmery železobetónových stenových panelov pre priečky zodpovedajú rozmerom priestorov. Ich hrúbka je 3/16 cm.

Klasifikácia stien

Existujú rôzne rozdelenia panelov do kategórií na základe princípu, ktorý je základom: typické znaky, účel, štruktúra, zloženie materiálu.

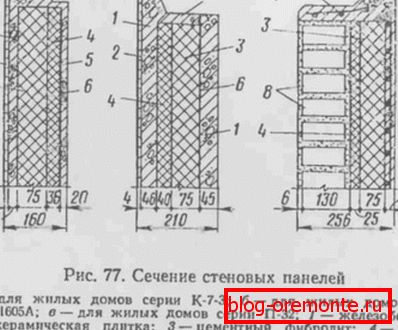

Konštrukcia dosky

Vyrábané panely sú rozdelené na monolitické a kompozitné analógy.

Na druhej strane vrstvené výrobky môžu byť pevné alebo mať vrstvu vzduchu.

1. Jednostranné náprotivky sú vyrobené z homogénneho betónu s nízkou tepelnou vodivosťou. Hrúbka vonkajšej časti je 2/4 cm. Vnútri je doska zdobená dýhou.
2. Dvojvrstvové dosky majú pevnú štruktúru. Ich nosná vrstva je vyrobená z železobetónu. Toto je vnútorná časť panelu, ktorá navyše zohráva úlohu parozábrany. Vonkajšia tepelne tienená vrstva je pokrytá cementovo-pieskovou maltou.
3. Pancierové sendvičové panely sú vyrobené z dvoch dosiek, prepojených zváraným rámom z výstuže. Medzi nimi položil izoláciu.

Nosnou kapacitou nástenné dosky sú rozdelené na:

• samonosné výrobky;
• analógov.
• sklopné panely.

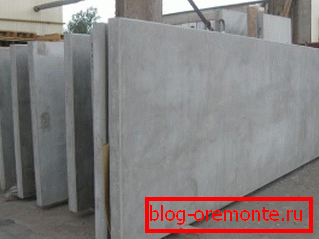

Nástenné panely

1. Tieto veľké dosky majú výšku podlahy a dĺžku do 600 cm. Sú určené na stavbu montovaných stavieb.

Venujte pozornosť! Na výrobu priečok panely by sa mali používať s vysokou pevnosťou obyčajný alebo sadrový betón. Materiál musí mať dobrú odolnosť voči vode a mrazuvzdornosť.

1. Takéto dosky sú vystužené železným drôteným pletivom alebo prúty z tepelne a mechanicky odolnej ocele triedy A / III, AT / IIIC. Všetky oceľové časti výrobku musia byť pokryté antikoróznym základným náterom.

Jednovrstvové dosky

1. Na výrobu jednovrstvových stenových panelov sa používa betón, ktorý má homogénnu štruktúru a vysokú úroveň izolácie. Najčastejšie ide o ľahký (bunkový) materiál.
2. Vonkajšia strana dosiek je pokrytá vrstvou plášťa s hrúbkou 2/4 cm, ktorá ich chráni pred poveternostnými vplyvmi.
3. Rôzne omietky, dlaždice atď. Sa používajú ako vnútorná úprava.

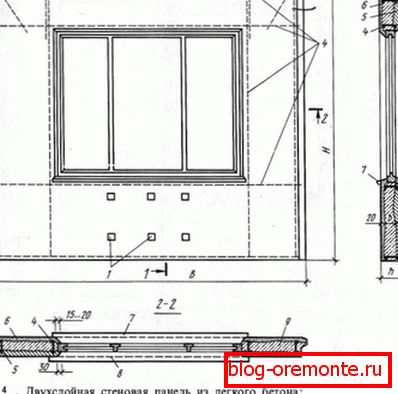

Dvojvrstvové panely

1. Dvojvrstvové typy dosiek majú spravidla pevnú štruktúru. Prvá nosná vrstva je vyrobená z hustého železobetónu. Druhá vrstva je tepelne izolovaná.
2. Je umiestnený na vonkajšej strane a pokrytý cementovou pieskovou maltou.
3. Nosná vrstva je umiestnená vo vnútri priestorov a súčasne slúži ako parotesná bariéra.

Trojvrstvový typ výrobku

Najdôležitejšie sú teraz železobetónové sendvičové panely.

1. Základom trojvrstvovej dosky je vonkajšia strana ložiska, na ktorej je vnútorný panel upevnený výstužou. V dôsledku medzery medzi nimi dochádza k zníženiu tepelných strát v konštrukcii.
2. Minerálna vlna, fibrolát na báze cementu, penový kremičitan, polyuretán môže slúžiť ako tepelný izolátor v takýchto výrobkoch.
3. Trojvrstvové dosky majú typické rozmery a líšia sa ich hrúbkou. Je navrhnutá projektormi na základe klimatických podmienok v oblasti a tepelných parametrov budovy.
4. Tento typ panelov je vyrobený z ľahkého, ale odolného betónového mixu alebo ťažkých typov betónu s triedou nie nižšou ako B-12.5.
5. Vystužené výrobky so zváranými sieťami alebo oceľovými rámami. Všetky kovové časti dosiek sú chránené antikoróznymi základnými nátermi.
6. Charakteristiky trojvrstvových stenových panelov sú stanovené normami GOST č. 3110/2005 a GOST č. 13015/2003.
7. Ak je potrebné spracovať dosky počas inštalácie, vystužený betón sa vyreže diamantovými kruhmi.

Veľkosti výrobkov

1. Hlavným kritériom výberu stenových dosiek vlastnými rukami je ich veľkosť. Mali by byť špecifikované v dizajne budovy, berúc do úvahy svoje konštrukčné schémy a pôdorysy.
2. Rozmery a hrúbka, veľkosť a počet otvorov, technické charakteristiky panelov sú stanovené na základe projektu.
3. Typické veľkosti dosiek pre obytné budovy: výška je rovná jednej podlahe, šírka sa rovná jednej alebo dvoch izbách. Vonkajšie panely majú otvory pre dvere a okná. Dosky pre priečky sú pevné alebo majú dvere.
4. Panely pre priemyselné zariadenia majú dĺžku 6 metrov, 9 a 12.

Venujte pozornosť! Hrúbka obkladačiek by sa mala vybrať na základe klimatických podmienok vo vašej oblasti. Veľmi dôležitá je aj tepelná kvalita použitých stavebných materiálov. Výrobcovia vyrábajú výrobky s hrúbkou 20/50 centimetrov

Označovanie výrobku

Panely sú označené písmenami a číslami v pomlčke.

1. Prvá skupina označuje typ dosky a jeho rozmery: dĺžka, výška (v desiatkach), hrúbka (v centimetroch).
2. Nasledujúci fragment určuje triedu a typ betónu: L - svetlo, T - ťažké, I - bunkové.
3. Tretia časť správy o dodatočnej kvalite výrobku.

Napríklad:

• seizmická odolnosť je viac ako 7 bodov - C;
• odolnosť proti mrazu pod -40 stupňov - M;
• priepustnosť: predovšetkým nízka - Oh, nízka - P, normálna - N.

Táto skupina značky zahŕňa označenie dizajnových vlastností produktov:

• ich forma;
• koncová konfigurácia;
• typ a umiestnenie otvorov, ak existujú;
• forma stroboskopu (ak je prítomná) v susedstve susediacich prvkov;
• typ a umiestnenie strešných a hypotekárnych predajní;
• prítomnosť výstužných konštrukcií na zníženie zaťaženia v dôsledku nerovnomernej deformácie základov.

Uveďme príklad označenia: PST 598-300-20.

• PST - trojvrstvový stenový panel;

598 cm - jeho dĺžka;

300 cm - jeho výška;

20 cm - jeho šírka.

záver

Železobetónové dosky plôch, stien a stropov sú neoddeliteľnou súčasťou modernej masovej konštrukcie. Použitie nových technológií, materiálov a dizajnových riešení pri ich výrobe umožňuje optimalizovať výstavbu budov.
