Železobetonové nosníky - veľkosť, výpočet a výroba

Koniec procesu výstavby domu je korunovaný inštaláciou strechy. Tento prvok je základom bezpečnosti budovy a tiež priamo ovplyvňuje pohodlie jeho prevádzky. Strešné nosníky a železobetónové nosníky 18 m sa môžu použiť ako nosné prvky strechy, pomocou ktorých sa hlavná a dodatočná hmotnosť prerozdeľuje na steny budovy.

Vlastnosti výpočtu

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Prvky vyrobené zo železobetónu sú najspoľahlivejšie a najspoľahlivejšie. Avšak zložitosť inštalácie v spojení s veľkou konečnou hmotnosťou obmedzuje použitie tohto typu krokien. Najčastejšie sa používajú v neobvyklých prípadoch, keď napríklad je potrebné vytvoriť jednopodlažnú budovu veľkej plochy.

Pri výpočte nie je všetko jednoduché, ako sa to môže zdať na prvý pohľad. Preto je pre jeho vykonanie potrebné určité množstvo vedomostí. V tomto prípade sa GOST 20213 89 používa pre nosníky z vystuženého betónu.

Upozornenie: je veľmi dôležité, aby ste nepremeškali jediný faktor, ktorý môže mať priamy alebo nepriamy vplyv na konečné vlastnosti pevnosti.

Z tohto dôvodu by sa takéto výpočty mali robiť v štádiu projektovania osobami dobre oboznámenými s touto oblasťou. Každý detail je tu dôležitý - od výberu konštrukcie krokien až po výber malých spojovacích prvkov.

Pri výpočtoch sa musia brať do úvahy tri faktory:

1. Celková hmotnosť konštrukcie, ktorá zahŕňa hmotnosť strešnej krytiny a hmotnosť nosníka.
2. Hmotnostné zaťaženia, ktoré sa môžu pri prevádzke vyskytnúť (sneh, vietor atď.).
3. Hmotnosť periodických zaťažení (rôzne klimatické javy alebo náhodné faktory).

Extrémna presnosť počas výpočtov nielen pomôže zachrániť celkový odhad, ale aj čo najviac chrániť objekt pred všetkými druhmi škôd.

Táto inštrukcia vyžaduje použitie vysoko presných zariadení na výrobu železobetónových nosníkov, ktoré sú schopné pracovať s minimálnymi chybami. Pri inštalácii krokví je mimoriadne dôležité, aby boli všetky prvky bezpečne upevnené tak, aby sa neznížila stabilita objektu.

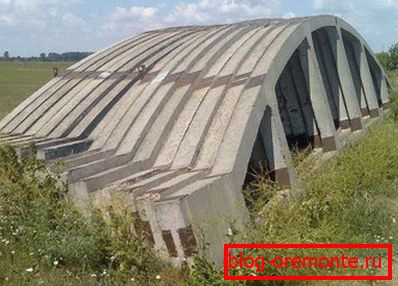

Železobetónové priehradky

Takéto štruktúry sa môžu výrazne líšiť vzhľadom na ich parametre, vrátane použitého povlakového materiálu a spôsobov jeho podpory. S ich pomocou môžete stavať budovy s obrovskými rozpätiami (viac ako 24 m). Navyše môže byť strecha súčasne stúpaná alebo nízko naklonená a na krytie stavieb môžu byť použité aj lucerny.

Tip: používajte podobné železobetónové nosníky pri výstavbe skladov a iných priemyselných priestorov.

Hlavné výhody takýchto štruktúr:

• vysokopevné vlastnosti;
• dobrá tuhosť;
• odolnosť voči nízkym teplotám;
• odolnosť voči agresívnym médiám;
• požiarnej bezpečnosti.

Výroba betónových prvkov nosných konštrukcií

Na výrobu železobetónových nosníkov sa používa betón konštrukčného typu (ľahký alebo ťažký), najčastejšie agloporibetón alebo keramsitbetón. Samotný výrobný proces sa uskutočňuje v stojanových komorách s jedným alebo viacerými vrstvami, na ktorých sú namontované oceľové formy s parným plášťom.

Na vytvorenie regálov a priečok položených počas výstuže sa používajú vibračné stoly so špeciálnymi kazetovými formami.

Ako horný pás pri vystužení najbežnejšie používaných konvenčných tyčí, ale spodné pásy sú vybavené vysoko pevným drôtom o priemere 5 mm, ktorý je zostavený do strunových balíčkov. K napnutiu je nutné použiť hydraulické zdviháky, po ktorých sa pridá betónová zmes.

Po 2-3 hodinách sa výrobok posiela do tepelnej úpravy. Pri každom výrobnom procese sa vykonáva kontrola kvality predpätých výrobkov.

Proces označovania

Na označenie takýchto materiálových písmen a čísel napísaných pomlčkou sa používa.

Písmená označujú veľkosť a typ obrobku a zobrazujú sa čísla vrátane:

• dodatočné informácie;
• zaťažiteľnosť;
• značka použitého betónu.

S písmenami je zobrazená charakteristika betónu, ako je napríklad priepustnosť, ktorá ukazuje, ako je konštrukcia prispôsobená na prevádzku v agresívnych podmienkach:

• písmeno "P" označuje zníženú kondíciu;
• s písmenom "H" zobrazuje normálnu spôsobilosť;
• produkty, ktoré môžu vydržať 8-ball seismologických javov, sú označené písmenami "C".

Konštrukčné prvky s betónovými nosníkmi

Farma pôsobí ako kostra, ktorá odráža tvar strechy. Aby bolo možné usporiadať rôzne tuhosti, pevnosť a stabilitu, musí byť vykonané s použitím veľkého množstva oceľových a vystužených materiálov, čo komplikuje jeho schému. Len takáto konštrukcia bude schopná zabezpečiť bezpečnosť budovy aj za extrémnych poveternostných podmienok (zistite, čo je lepšie - plynový betón alebo plynový kremičitan).

Ale výrobcovia sa snažia všetkými možnými spôsobmi znížiť hmotnosť takejto "kostry". To sa dosiahne predovšetkým vďaka použitiu ľahkého betónu, ktorý nemá vplyv na celkovú pevnosť konštrukcie.

Tradičnou súčasťou vnútornej konštrukcie železobetónových nosníkov je vysokopevná výstužná oceľ, ktorá ľahko odoláva korozívnym účinkom. Z tohto dôvodu nemôže vniknutie vlhkosti alebo silného mrazu žiadnym spôsobom ovplyvniť pevnosť strechy.

Dva pásy pracujúce na ohybe pôsobia ako obrys, ale stĺpiky a ramená zodpovedné za axiálnu silu sú mriežkou.

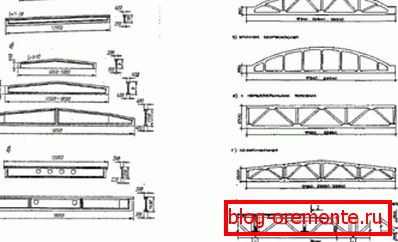

Existujú také hlavné typy podobných fariem:

1. segmentové, pre ktoré je pás charakterizovaný tvarom a mriežkou diagonálneho typu.
2. polygonálnekeď sú pásy paralelné alebo lichobežníkové.
3. Арочные безкраскосныеcharakterizované tuhými uzlami.
4. Oblúková uhlopriečkas horným pásom s zakrivenými obrysmi, ako aj so zriedkavou mriežkou.

Dochádza často k tomu, že polygonálne nosníky s rovnými prvkami horného pásu nahrádzajú tie segmentové. Táto metóda je ekonomickejšia.

Okrem toho existuje klasifikácia fariem:

• šikmé.
• bezraskosye.
• typické.

Rozsah použitia rôznych typov nosníkov

1. Ak je strecha plánovaná na stavbu s nízkym sklonom, najlepšou možnosťou by bolo použiť axiálne priehradové nosníky, na ktorých hornom páse sú inštalované ďalšie regály. Najčastejšie sú také budovy vybavené veľkým množstvom komunikačných systémov. Krok pre nich je 6 alebo 12 m.
2. Ak je budova jednoprúdová a jej vykurovanie nie je plánované, ide o ideálnu voľbu použitia štruktúr bez rozptylu.
3. Šikmé strechy sú vybavené bezklenným alebo šikmým rámom.

Pri prekrývajúcich sa jednopodlažných budovách s jedným alebo viacerými rozpätiami valcovaných materiálov je najlepšie použiť bežné výrobky z betónu.

V súčasnosti existuje veľa takýchto možností, pozrime sa na ich notáciu:

• FS - diagonálne výrobky používané na šikmé strechy;
• FBS - bezraskosny typ nosníkov používaných pre šikmé strechy;
• FP - výrobky používané ako doskový povlak, ktorého dĺžka je podobná dĺžke rozpätia;
• MTF - používa sa na strechy s nízkou obvodovou plochou bez predpätia;
• FPN - pre strechu s malým sklonom a predpätými stojanmi;
• FBM - bezrakosnye výrobky používané na nízkoplošné šikmé strechy;
• FPS - nájdené na šikmých strechách;
• FT - bezraskosný typ farma s trojuholníkovým obrysom.

Inštalačné nuansy

Pred inštaláciou takýchto konštrukcií je potrebné presne vypočítať nosnú kapacitu budovy. Upevnenie sa vykonáva na vložené časti umiestnené na opornej stene alebo stĺpiku.

Tip: Nezačínajte inštaláciu bez toho, aby ste sa uistili, že kvalita prvkov a ich rozmery sú plne konzistentné.

Okrem toho budete potrebovať služby zvárača, ktorý bude musieť pripojiť vstavané časti a podporné prvky. Kovové nosníky sú zvárané s prvými, čím sa dosiahne optimálna hodnota pozdĺžnej tuhosti rámu.

V závislosti od tvaru môže byť železobetónový nosník:

1. Segment.
2. Oblúková uhlopriečka.
3. Арочной безразкосной.
4. Polygonálne.

Celý proces výroby takýchto konštrukcií sa vykonáva podľa GOST na betónových konštrukciách alebo z železobetónu.

Hlavné charakteristiky sú:

• pevnosť použitého betónu;
• jeho hustota;
• odpoveď pri nízkej teplote;
• priemer vrstvy obklopujúcej výstuž;
• oceľ a jej značka používaná na vystužovanie;
• reakcia na korozívne účinky.

Napriek vysokej sile a spoľahlivosti sa takéto konštrukcie zriedka vyskytujú v súkromných domoch. To sa vysvetľuje zložitosťou zariadenia a značnou hmotnosťou výslednej strechy. Najčastejšie však údaje o konkrétnom tovare možno vidieť na budovách, ktorých rozpätie presahuje 18 m a krok je v rozmedzí 6-12 m.

Ak je rozpätie menšie ako 18 m, bude výhodnejšie používať lúče, avšak za prítomnosti veľkého počtu komunikácií umiestnených vo vnútri rámu je najlepšie zvoliť železobetón. Ale pri budovách, ktorých rozmery presahujú 30 m, je potrebné vziať do úvahy celkovú hmotnosť strechy, ktorá bude významná. Preto by bolo racionálne rozdeliť ich na samostatné bloky, avšak súčasne sa výrazne zvyšuje cena práce.

Ak sa pozriete z hľadiska pomeru cena / kvalita, najlepšie možnosti budú segmentované alebo klenuté. Na takých farmách sa prakticky nezmenila úsilie na pásoch a výška ich podpory je malá, čo má za následok minimalizáciu celkovej hmotnosti konštrukcie, ako aj výšky stien.

Výroba plechoviek

Najjednoduchší výrobný proces je oblúkovitý bez oblúkov, ktorých uzly sú veľmi jednoducho zosilnené. Celý získaný vnútorný priestor môže byť naplnený vetvami pre rôzne komunikačné systémy. Najčastejšie sa používajú na inštaláciu nízkoúhlých, plochých alebo šikmých striech.

Na výrobu tohto materiálu sa odoberá betón triedy B30-B60, ktorý má vysoké pevnostné charakteristiky. Jeho spodný pás môže byť zosilnené laná, vysoko pevná drôtená alebo tyčová výstuž.

Okrem toho sa používajú aj ľahké klietky, ktoré zabraňujú vytváraniu trhlín počas prevádzky. Aby bol spodný pás pohodlnejší na zvlnenie, odporúča sa používať dĺžky rámu menej ako tri metre.

Na zosilnenie prvkov mriežky a horného pásu sa však používajú zvárané výstužné klietky, ktoré sú umiestnené v dvojiciach v podporných uzloch. V dôsledku toho sa zvyšuje pevnosť jatočných tiel v šikmých častiach. Sada priečnych tyčí s hrúbkou 6 až 10 mm, ktorých rozstup je 100 mm, tvorí zváraný rám, ktorý sa používa na spevnenie stredných uzlov oboch pásov.

Na prepravu hotových konštrukcií sa používa špeciálne vybavené zariadenie, napríklad FKP-16 fermovoz. Vzhľadom na rastúci dopyt po ľahkých oceľových konštrukciách klesá dopyt po tovaroch z betónu. Avšak podľa požiarnych požiadaviek sú najlepšie železobetónové nosníky.

záver

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

Údaje o konkrétnych tovaroch sú nevyhnutné pre výstavbu budov, ktoré vyžadujú široké rozpätie. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
