V súčasnosti stavba väčšiny obytných a priemyselných budov používa železobetónové výrobky. Leví podiel na trhu je obsadený výrobou dosiek, tento druh výrobkov z betónu má širokú škálu a rôzne účely. Najpopulárnejšie sú duté železobetónové dosky, ale okrem nich stále existuje množstvo betónových výrobkov.

Vo všetkej tejto rozmanitosti sa budeme snažiť pochopiť teraz.

Fotografie plných dosiek.

Aké sú taniere

Na prvý pohľad sa môže zdať, že pri výbere dosiek nie je nič ťažké. Stačí kontaktovať továreň a prinesiete všetko. Ale nie všetko je tak jednoduché, každý výrobok má svoj vlastný účel a preto, aby nebol oklamaný, odporúčame pochopiť označovanie.

Parametre niektorých produktov.

Niekoľko slov o označovaní

  • Ako ste si už mohli všimnúť, každé označenie pozostáva zo série alfanumerických označení, kde každá pozícia charakterizuje určitý parameter výrobku. Vezmite napríklad PC 57-15-12-8T.
  • Prvé dve písmená označujú typ dosky "PC". V tomto prípade ide o dosku na podlahu, ktorej konštrukcia tvoria okrúhle dutiny.
  • Ďalší počet číselných označení poskytuje predstavu o rozmeroch konštrukcie, to znamená dĺžku, šírku a výšku (hrúbku). Údaje sú uvedené v desiatkach, takže v takom prípade bude doska dlhá asi 5 700 mm, výrobok bude mať šírku 1 500 mm a hrúbku 120 mm.
  • Posledná číslica v označení udáva maximálnu prípustnú záťaž 1 cm ?. Pre náš dizajn sa prípustné zaťaženie rovná 800 kg / cm ?.
  • Posledné písmeno v riadku udáva typ betónu, v tomto prípade je to ťažké betón.
Železobetónové okapové dosky.

Dôležité: zaujímavé je, že v niektorých prípadoch nie je možné uviesť číslo charakterizujúce hrúbku výrobku, pretože železobetónové dlážkové podlahové dosky majú často štandardnú hrúbku 220 mm.

Spoločné typy výrobkov

Ako sme uviedli skôr, prvé 2 písmená charakterizujú typ produktu, teraz sa pozrime, čo to je.

Výkres štandardného štítku.
  • Ak je hlava písmenom "P", potom ide o pevnú železobetónovú konštrukciu, Dĺžka môže dosiahnuť 6m, šírka sa pohybuje od 1,2m do 1,5m. V hrúbke sú 120, 160 a 220 mm.
  • Jedná sa o pevný spevnený monolit s veľkou hmotnosťou od 625 kg do 3,6 t, Je charakteristické, že je potrebné, aby boli konštrukcie s hrúbkou 120 mm vybavené dodatočnou zvukovou izoláciou.
  • Dosky z dutého jadra z dutého jadra sú označené ako "PC". Vzhľadom na ich veľkú popularitu majú najširšiu ponuku veľkostí, len hrúbka 220 mm zostáva nezmenená. Je lepšie poznať hmotnosť výrobku priamo v továrni, niektoré vzory môžu dosiahnuť hmotnosť 5 ton. Duté výrobky sa vyznačujú optimálnou zvukovou a tepelnou izoláciou.
  • Taktiež vyrába širokú škálu výrobkov na špeciálne účely "PS", Tieto písmená môžu byť označené železobetónovými lištami, železobetónovými parapetmi, ako aj všetkými druhmi výrobkov na objednávku.
Rebrovaný dizajn.
  • Pri priemyselných budovách sa často používa rebrovaný dizajn "PR", Často s ich pomocou sa montujú strešné konštrukcie. V niektorých zdrojoch môžu byť označené ako "bedrový". Medzi všetkými betónovými výrobkami majú najväčšiu veľkosť a zvýšenú pevnosť. V dĺžke môže doska dosiahnuť 18 m, šírku až 3 m a výšku rebra 600 mm.
  • Pre spoľahlivejšie upevnenie stĺpov vo výškových budovách sa používajú tzv. "RP" dištančné platne., Spravidla ich veľkosť nepresahuje 1,5 metra.
  • Dlaždice v prízemí pre priemyselné budovy sú spevnené monolitickými konštrukciami z ťažkého betónu "PT".
  • Zvláštne miesto zaberá takzvaná železobetónová nástenná doska alebo stenové panely., Panelové budovy sú už dlho známe. Takáto technológia je bežná vo výškových a priemyselných stavbách.
  • Konfigurácia a parametre panelov môžu byť odlišné. Keďže prefabrikované domy sú veľké, často v rámci niektorých architektonických projektov, rastliny vyrábajú výrobky s individuálnymi parametrami..
  • V súčasnosti je železobetónová nástenná doska k dispozícii v 3 verziách, Jedná sa o jednovrstvovú betónovú konštrukciu z betónu s nízkym koeficientom prenosu tepla. Dvojvrstvová konštrukcia pozostávajúca z betónovej základne a tepelnoizolačného povlaku.
  • Trojvrstvová doska, vyrobená vo forme sendviča, Tam, kde hore a dole betónu, a vnútri izolácie. Konštrukcia má zvýšenú tepelnú a zvukovú izoláciu.
Odrody dutých konštrukcií.

Tip: často môžete nájsť reklamy, ktoré predávajú železobetónové stenové dosky používané. Pred zakúpením sa podrobne oboznámte s presnými rozmermi a charakteristikami výrobku, pretože ako často môžu byť neštandardné.

Video v tomto článku zobrazuje výrobu stenových panelov.

Nenápadnosť práce s betónovými výrobkami

Pri častej konštrukcii železobetónových dutinových dosiek sa považujú za najobľúbenejšie. Ale keď je produkt vybratý a dizajn je dodávaný, stále existuje veľa súvisiacich problémov, najmä ako ukladať a upevňovať. Okrem toho je často potrebné odrezať dosku alebo rezať neštandardný poklop.

Skladovanie konštrukcií

Hoci výrobky z plochého betónu majú dostatočne veľkú bezpečnosť, môžu sa prasknúť, ak nie sú riadne prepravované alebo uskladnené. Vzhľadom na skutočnosť, že ich cena v priemere sa pohybuje od 150 do 500U. bude to nepríjemné prekvapenie.

Pokiaľ ide o doručenie, je to často bolesť hlavy pre dopravnú spoločnosť, a teraz vám poviem o pravidlách skladovania.

  • Najskôr je potrebné poznamenať, že ploché konštrukcie by sa mali skladovať výhradne horizontálne.
  • Betónová látka je hygroskopická, to znamená, že pri dlhšom kontakte s vlhkosťou funguje ako špongia. Výrobky preto musia byť v dostatočnej vzdialenosti od pôdy. Podstavec musí byť pevný a musí mať tesniace tesnenie.
  • Ak sú dosky stohované, drevené pásy medzi nimi majú hrúbku asi 50 mm a všetky dosky by mali byť na rovnakej vertikálnej línii. Z okrajov lamiel sú nastavené vo vzdialenosti 50 cm.
  • Za predpokladu, že máte primerane silnú základňu, nesmie byť viac ako 10 produktov v jednom balíku.
Pevné konštrukcie.

Dôležité: aby ste sa opierali o stenu dosky, nechajte ich v šikmej polohe, dokonca aj na krátky čas, je prísne zakázané. Pretože pravdepodobnosť trhlín.

Ako rezať betónové výrobky

Samozrejme, moderný priemysel vyrába širokú škálu veľkostí, ale existujú situácie, kedy je potrebné upraviť dosku, ktorá je už k dispozícii.

V tomto prípade je inštrukcia nasledovná.

Diamantové rezanie betónu.
  • Najprv potrebujete brúsky s diamantovým kotúčom, šrotom a kladivem. Taktiež perforátor vybavený vrtákom s diamantovým hrotom nezabráni.
  • Spočiatku sa doska položí na ľubovoľnú priečnu podperu, ktorá musí byť zreteľne pod reznou líniou.
  • Následne rezačka má prierez na maximálnu možnú hĺbku.
  • Potom je potrebné pomocou krovinorenia poklepať pozdĺž čiary, a to tak pozdĺž roviny, ako aj po stranách. Spravidla to trvá asi 10 hier. Doska sa pod vlastnou hmotnosťou rozpadne sama.
  • Šrot v oblastiach s vnútornými dutinami, prerazenými otvormi a rozšírením zlomeniny.
  • Výstužná klietka je lepšie rezať s benzínovým alebo plynovým rezačom, avšak v takom prípade nemôžete použiť brúsku.
Bulharský s diamantovým kotúčom.

Tip: kotva na mieste poruchy je v napätom stave, takže ak ju reznete brúskou, nemali by ste ju úplne vystrihnúť. Pretože je pravdepodobné, že disk bude zachytený. Vykonajte rez a zvyšok zlikvidujte pomocou páčidla alebo kladivom.

  • Ak potrebujete produkt ďalej rezať, algoritmus činností je približne rovnaký. Dajte dosku na podpery, urobte pozdĺžny rez, narazte na konštrukciu pomocou klincovej kladivky, rozširujte rozperu a odrežte výstuž. Pokúste sa urobiť rez cez prázdnu komoru.
  • Podkrovný poklop je obyčajne vyrobený z obdĺžnikového tvaru. Hlavné pravidlo vo svojom usporiadaní hovorí, že nemôžete vystrihnúť poklop v jednej doske. Musí sa robiť na križovatke dvoch konštrukcií, rezať rovnaké segmenty z oboch dosiek. Vyššie opísaná technológia, ale dlhá strana poklopu by mala byť umiestnená pozdĺž výrobku.

Čo robiť, ak šírka dosiek nestačí

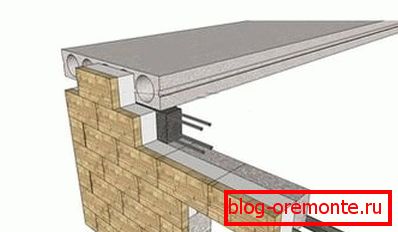

Schéma pokládky výstužnej klietky.
  • Ak výpočty ukazujú, že z nejakého dôvodu po inštalácii stavieb by mala byť medzera asi pol metra, potom to môžete urobiť.
  • Je potrebné ustúpiť z každej hrany 250 mm a položiť konštrukciu pevne na zadok. Medzery, ktoré zostávajú medzi bočnými stenami a prekrytím, sú uzavreté blokom škvŕn, ktorý je položený na dosku pomocou drážkovej metódy. Horné riadky toto pokladanie upevnia a medzera sa odstráni.
  • Pomocou podobného prístupu, s usporiadaním prekrytia súkromného domu, môžete ušetriť trochu. Takže s veľkým štvorcovým domom sú návrhy naskladané s medzerou až 300 mm.
  • Zvyšná vzdialenosť medzi produktmi musí byť naplnená riešením, najoptimálnejším riešením je použitie peskobetónu so značkou nie nižšou ako M300.
  • Pokyn je nasledujúci: z dolnej časti lumen musíte spájať štíty debnenia a zbúrať výsledný spievať. Ak je šírka otvoru väčšia ako 150 mm, odporúča sa vyvŕtať koncové symetrické otvory a vložiť do nich priečne vystužovacie tyče, ktoré sa spájajú s pozdĺžnou výstužou.
Pokládacie dosky pre priemyselné budovy.

Montážna technológia

Pri príprave otázok, ktoré sme zistili, teraz prejdite k jemnosti inštalácie. Najskôr je potrebné poznamenať, že horná úroveň stien by mala byť jasne zarovnaná v horizonte. Nie je povolené výšky klesnúť ani o 2 - 3 cm.

To možno ľahko skontrolovať s úrovňou vodnej hladiny alebo laserom. Chýbajúca výška musí byť nalievaná betónom, prirodzene sa inštalácia začne až po úplnom nastavení malty.

Dôležité: odborníci odporúčajú usporiadať stredné stĺpy podpier z vnútra budovy. Sú potrebné v prípade, že sa doska posunie z okraja steny. Nie je opodstatnené ich prepracovať, pretože po skončení inštalácie ich nebude potrebné.

Ukladanie žeriavov.

Usporiadanie výstužného pásu

  • Ak je dom postavený z plynových silikátových alebo penových betónových blokov, potom ich pevnosť nestačí na spoľahlivé držanie železobetónových dutých jadier. V tomto prípade je na obvode budovy vybavený samonivelačný, vystužený rám.

Dôležité: doska by mala ísť na tehlovej stene vo vzdialenosti najmenej 120 mm, na stene z pórobetónu nie menej ako 250 mm.

  • Alternatívou k takému rozdeľovaču zaťaženia môže byť pás vyrobený z plných pálených tehál, položených v 3 radoch s povinnou vnútornou výstužou.
  • Konštrukcia je odlievaná hrúbkou najmenej 120 mm a šírkou ot 250 mm. Najprv sa vytvorí debnenie, do ktorého je kovový rám vložený z výstuže s profilom 8-12 mm. Potom sa pás nalial betónom so značkou M200 - M400. Takýto pás nie je len spoľahlivým podkladom pre betónové výrobky, ale tiež kompenzuje zmeny deformácie počas zmršťovania budovy.

ktorým sa vzormi

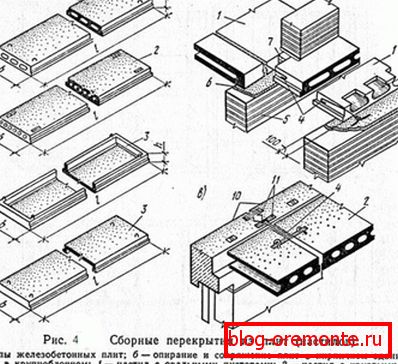

Možnosti inštalácie.
  • Dosky je potrebné položiť na cementovo-pieskovú maltu s hrúbkou 20 - 30 mm. Keďže platenie žeriavu je hodinové, je lepšie položiť roztok vopred, je možné inštalovať železobetónové výrobky na roztok, ktorý získal pevnosť až do 50%.
  • Konštrukcia by mala smerovať 2 osoby, osobitná pozornosť by sa mala venovať presnosti vstupu dosky na stenu, pretože výrobok sa môže pohybovať len pozdĺž steny. Nadbytočné riešenie bude vytlačené a dizajn bude mať na správnom mieste.
  • Doska by mala ležať len na 2 protiľahlých hranách, ak existuje priečna podpora, to znamená pravdepodobnosť, že štruktúra bude prasknutá počas zmršťovania a nepredvídateľná. Aby sa zabránilo negatívnym dôsledkom, je na hornej doske umiestnený rez v strede strednej podpory. V tomto prípade, aj keď štruktúra praskne, bude trhlina predvídateľná.

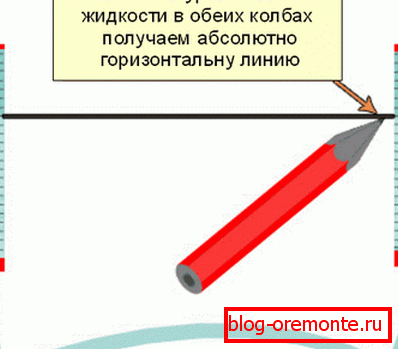

Použitie vodnej hladiny.

Dôležité: niektorým remeselníkom sa odporúča položiť pod dosku výstužné tyče, a preto sa to nedá urobiť. Pohybovanie dosky bude naozaj jednoduchšie, ale môže sa skĺznuť a náklad nebude rovnomerne rozložený.

  • Po pokládke je potrebné vykonať kotvenie, to znamená, že dosky musia byť navzájom zviazané (zvárané) a pripojené k nosným konštrukciám. Najčastejšou možnosťou je krížová diagonálna párovanie. Používa sa pre túto výstužnú časť 12 mm.

záver

Tiež by som rád poznamenal, že železobetónové duté jadrové dosky musia byť pred inštaláciou utesnené. Inými slovami, otvory z koncov sú zapečatené. Materiál sa používa ľubovoľne, môže to byť cementová piesková malta, polyuretánová pena alebo vlna na izoláciu (tu sa dozviete, ako počítať betón na základoch).

Na videu v tomto článku nájdete ďalšie informácie o konkrétnych produktoch.

Skladovanie konštrukcií.
