Zátka betónových krúžkov na dachu: princíp fungovania.
Nie je žiadnym tajomstvom, že vidiecke domy alebo chalupy sa zriedkavo pripájajú k centralizovaným kanalizáciám, a preto aj v štádiu projektovania zariadení je potrebné zabezpečiť autonómny systém na zneškodňovanie odpadových vôd a odpadu, ako napríklad prepadový žľab z betónových krúžkov.
V tomto článku budeme diskutovať o hlavných bodoch súvisiacich s návrhom takýchto systémov a popíšeme aj ich konštrukciu.
Funkčný princíp žúmp
Pred zvážením výkresov žeriavov z betónových prstencov, povedzme o funkciách tohto systému.
- V počiatočnom štádiu prechádza odpadová voda cez sifón a šikmú kanalizačnú rúrku do prijímacej komory.
- V prijímacej komore je odpad rozdelený na dve hlavné zložky - do ťažkých a ľahkých zložiek. Opäť sa v prijímacej komore procesy primárneho spracovania fekálnych vôd uskutočňujú chemickou neutralizáciou, prirodzeným hnilobením, oxidáciou a fermentáciou.
Výsledkom toho je, že počiatočný objem odpadovej vody sa stáva menej chemicky aktívnym, a preto už v tejto fáze predstavuje menej škodlivosti životného prostredia.
- Postupne dochádza k prenikaniu nových objemov odpadovej vody do prijímacej komory a tým k zvýšeniu obsahu. Dosiahnutím určitej úrovne dosiahne obsah systému výšku prepadového otvoru, ktorý je umiestnený nad vstupom.
Po dosiahnutí prepadového otvoru sa kvapalina v súlade so zákonom oznamovacích nádob vleje do inej nádrže (filtračnej nádrže), ktorá je vybavená dnom filtra.
Dôležité: Približne raz za 2 mesiace by sa akumulačný systém mal vyňať z obsahu prostredníctvom likvidácie. V procese čistenia vypúšťacieho puzdra (hadice), ktorý je pripojený k nádrži s kompresorovým zariadením, je ponorený do systému.

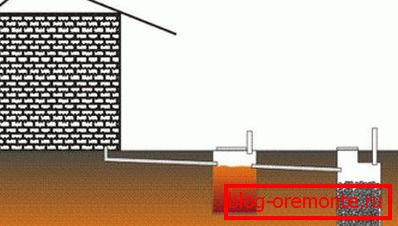

Systémový diagram
Перед тем как начать строительство выгребной ямы из бетонных колец, необходимо составить схему, в соответствии с которой можно будет рассчитать параметры производительности системы. Корректность составления схемы - это важный момент, от которого будет зависеть удобство и эффективность строительного объекта в целом (читайте также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).
Dôležité: Pri navrhovaní žumpy je potrebné premýšľať pred prístupovými cestami pre čističku odpadových vôd. Stáva sa tak, aby sa tento okamih stratil z pohľadu a následne je potrebná zmena celého systému čističky odpadových vôd, čo je samozrejme nákladné, ťažké a nie vždy možné.
Na obrázkoch vyššie a nižšie vidíte septik, ktorý pozostáva z nasledujúcich komponentov:

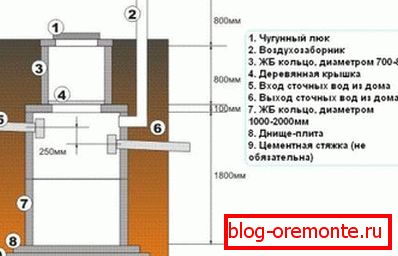

- dobre vybavený vzduchotesným dnom;

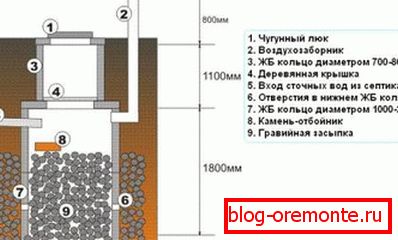

- dobre vybavený filtračným dnom;
- potrubia a tvarovky.
Ak z jedného alebo druhého dôvodu plánujete vypúšťať upravené odpadové vody do nádrže, potom odpad v súlade s normami a požiadavkami sanitárnych a epidemiologických služieb bude musieť podstúpiť ďalšie ošetrenie a dekontamináciu. V dôsledku toho sa okrem už uvedených komponentov systému bude vyžadovať dodatočná kapacita zo železobetónových krúžkov, v ktorej sa tieto procesy uskutočnia.
Dôležité: Konštrukcia žumpy by sa mala vypracovať s prihliadnutím na požiadavky na vzdialenosť, konkrétne na najbližšiu studňu alebo jamku by mala byť aspoň 30 metrov a na stavbách najmenej 5 metrov.
Teraz sa pokúsime vypočítať pracovný objem žumpy. Nie je to ťažké, stačí vypočítať objem každého krúžku a vynásobiť výsledné číslo počtom zvonení. Naopak, vediac, koľko objemu potrebujete, rozdeliť toto číslo o objem jedného krúžku a získať potrebný počet železobetónových komponentov.
Vnútorný objem prstenca sa môže vypočítať pomocou nasledujúceho vzorca: V = ôDH / 4 (V je objem ;, = 3,14, D je priemer, H je výška kruhu). Môžete to však uľahčiť a zistiť tento parameter od výrobcu alebo predajcu.
Pripravujeme materiály
Устройство выгребной ямы из бетонных колец предполагает предварительную заготовку необходимых стройматериалов (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).
Budeme potrebovať nasledovné:

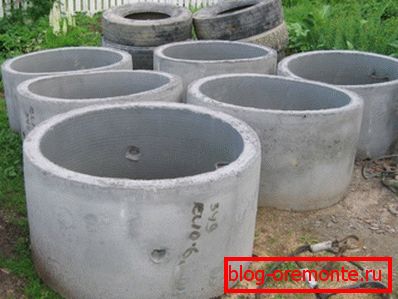

- železobetónové krúžky (veľkosť a množstvo podľa schémy);
- železobetónové podlahy, vybrané podľa rozmerov krúžkov;
- polymér alebo vstupný otvor kovu;
- cementová malta (na báze cementu nie nižšia ako M400);
- kvapalné sklo;
- asfaltový tmel a iné hydroizolačné materiály.
Dôležité: Počas procesu výstavby môže byť potrebné vyrezať železobetón s kosoštvorcovými kruhmi a to by sa malo zvážiť vopred.
Postupnosť práce
- Na plánovaných miestach kopáme dva jamy.
- Pri použití krúžkov so spodnou časťou je jamka jednoducho zhutnená., Ak sú krúžky bez dna, spodná časť jamy je betónovaná (hrúbka vrstvy nesmie byť menšia ako 10 cm).
Keďže druhá nádrž neposkytuje potrebu úplnej tesnosti, kladieme železobetónové krúžky priamo na zem. Ale predtým je vhodné zorganizovať odvodnenie jamy, zhutňovať dno štrkom alebo drveným kameňom.
- Po zaschnutí je betónová vrstva utesnená tekutým sklom.
- Namontujte krúžky do jamiek, Ak to chcete urobiť, použite zdvíhacie zariadenia, ak nie sú k dispozícii, pracujeme ručne, ale v súlade s bezpečnostnými predpismi.
- Každý krúžok na spoji je izolovaný aplikáciou tesniacej hmoty z komory alebo z kukurice z hovädzieho dobytka, Bočný povrch kĺbov je pokrytý bitúmenovým tmelom a potom cementovou maltou.
- V ďalšom štádiu klademe potrubia a teraz môže byť potrebné diamantové vŕtanie otvorov v betóne., Ak táto služba nefunguje, budete musieť dierovať do krúžkov.
Výkop pre kladenie rúrok by mal byť vykopaný do hĺbky mrazu 1-1,5 m so sklonom 3-5%.

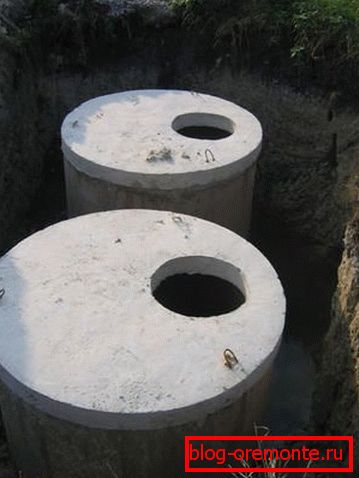

- Po namontovaní systému a položení potrubia vykonáme test. Naplňte vodu a skontrolujte všetky spojenia a prípojky kvôli netesnostiam. Ak sa nevyskytne žiadna netesnosť, nainštalujte horné podlažie a nainštalujte poklop.
záver
Как вы сами могли убедиться, выгребная яма из бетонных колец своими руками может быть построчена, причем цена готового результата будет на порядок ниже, чем при участии профессиональных монтажников и сантехников (см.также статью «Мозаичный бетон для изготовления красивого пола с мраморной крошкой»).
Dodržiavajte vyššie uvedené odporúčania, použite kvalitné materiály a úspech bude zaručený. Ak máte akékoľvek otázky, ktoré vyžadujú kvalifikované vysvetlenie, pozrite si video v tomto článku.
