Výstuž železobetónových konštrukcií: minimálny a maximálny

Nezávislá konštrukcia už dávno prestal byť niečo neobvyklé: ak máte potrebné vedomosti, zručnosti a pomocníkov, je to dosť možné. Stavebné práce zriedka robia bez naliateho betónu, ktorý z väčšej časti musí obsahovať určitý počet výstužných prvkov. Spoľahlivosť a trvanlivosť betónového objektu je možné zaručiť len vystužením železobetónových konštrukcií podľa GOST.

Samozápalné železobetónové predmety na výstavbu viacpodlažnej budovy alebo inej podobnej budovy samozrejme nie sú možné, pretože takéto váhy vyžadujú priemyselný prístup. V tomto prípade zvážime iba prípady, ktoré môžu vzniknúť v súkromnej praxi, kde môžete ľahko urobiť sami.

V tomto článku sa uvádzajú pravidlá vystuženia železobetónových konštrukcií, ktoré sa používajú v súkromnej stavbe.

Betonárska výstuž

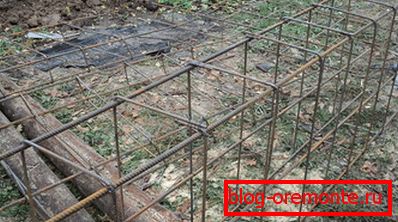

Výztuž je potrebná na zvýšenie pevnostného potenciálu betónu - železobetón je mnohonásobne väčší ako bežný ekvivalent pevnosti lomu. Zvýšená spoľahlivosť poskytuje kovový rám zvarený z výstuže, ktorý sa nachádza v hrúbke betónu. Hraje úlohu kostry, ktorá opakovane zvyšuje vytrvalosť predmetu (zistite, ako nastane zosilnenie pórobetónu).

V modernej konštrukcii je použitie železobetónu de facto štandardom napriek skutočnosti, že jeho cena je o rád väčší ako bežný náprotivok. Prítomnosť výstuže však nepremenuje betón na železobetón. Niekedy náhodne prilepený rám je jednoducho ponorený do debnenia, ktorý je potom naplnený maltou - niektorí stavitelia môžu omylom nazvať železobetón, ale toto tvrdenie je nesprávne.

Minimálny percentuálny podiel zisku

Ak chcete bežný betón previesť na železobetón, nestačí len položiť do neho kovový rám. Existuje taká koncepcia, ako je minimálne percento spevnenia železobetónových konštrukcií, pomocou ktorých sa určí stupeň prechodu jedného štátu do druhého. Ak je percento výskytu kovových prvkov menšie ako požadované, potom sa tento produkt vzťahuje na názvy konkrétnych látok.

Venujte pozornosť! Táto časť je založená na článku 5.16 SNiP 2.03.01-84 "Betónové a železobetónové konštrukcie"

Ak je počet kovových komponentov menší ako požadovaný, potom sa tento typ výstuže považuje za štrukturálnu výstuž - a výrobok sa nestane železobetonom.

Minimálny percentuálny podiel výstuže objektu pozdĺžnou výstužou sa vypočíta na základe plochy priečneho prierezu betónového prvku.

• V excentricky natiahnutých a ohýbateľných predmetoch, ak je pozdĺžna sila umiestnená mimo pracovnej výšky úseku, musí byť výstuž aspoň 0,05% (výstuž S) prierezu betónového prvku;
• V excentricky roztiahnutých objektoch, kde je pozdĺžna sila umiestnená medzi výstužou S a S ", musí byť výstuž aspoň 0,06% (výstuž S a S") prierezu betónového prvku;
• V excentricky stlačených objektoch je minimálny percentuálny podiel výskytu kovových prvkov od 0,1 do 0,25% (príslušenstvo S a S ").

Venujte pozornosť! Ak je pozdĺžna výstuž umiestnená pozdĺž obrysu profilu (rovnomerne), potom plocha prierezu výstuže by mala byť dvojnásobne väčšia ako špecifikované hodnoty. To platí aj pre centrálne natiahnuté objekty.

Maximálny percentuálny podiel zisku

V konkrétnych dielach je inštrukcia - "čím viac, tým lepšie" - je nevhodné.

Nadmerné množstvo kovových komponentov výrazne zhorší technické charakteristiky výrobku.

Rovnako ako v predchádzajúcom prípade existujú aj štandardy.

• Bez ohľadu na triedu betónu a výstužných prvkov by najväčšie percento výstuže v priereze výrobku nemalo presiahnuť 5% v prípade stĺpcov a 4% vo všetkých ostatných prípadoch. Zároveň musí betónová malta účinne prenikať medzi časťami výstužnej klietky;

Venujte pozornosť! V obidvoch prípadoch sa za tepla valcované ocele považujú výstužné prvky na vystuženie železobetónových konštrukcií.

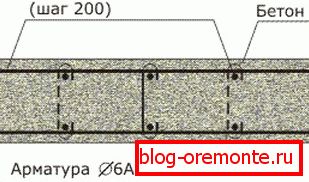

Betónový kryt

Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Hrúbka vrstvy nad komponentmi kovového rámu by mala byť.

Na stenách a doskách (hrúbka mm) nie je menšia:

• Viac ako 100 mm - 15 mm;
• Do 100 mm a vrátane - 10 mm;

V rebrách a trámoch:

• Viac ako 250 mm - 20 mm;
• Až 250 a vrátane - 15 mm;

V nosných nosníkoch:

• Najmenej 30 mm;

V stĺpcoch:

• Najmenej 20 mm;

Venujte pozornosť! Ak je ochranná vrstva dôležitejšia, potom pre prídavné vystuženie sa použije drôt na spevnenie železobetónových konštrukcií, ktoré zablokujú prebytok.

V základoch:

• Monolitický s cementovou podložkou - 35 mm;
• prefabrikovaný - 30 mm
• Monolitický bez cementovej podložky - 70 mm;

Venujte pozornosť! Táto časť bola zostavená v súlade s bodom 5.5 SNiP 2.03.01-84 "Betónové a železobetónové konštrukcie"

Treba tiež poznamenať, že diamantové vŕtanie otvorov do betónu alebo rezanie železobetónu s diamantovými kruhmi by malo zohľadňovať umiestnenie a štruktúru vystužovacej klietky. Oddeľovanie častí alebo cez otvory môže výrazne znížiť silu potenciálu objektu. Ak hovoríme o úplnom rozobraní predmetu, potom túto okolnosť nie je potrebné brať do úvahy.

Výsledok

Dodržiavanie noriem a noriem bude spoľahlivou zárukou trvanlivosti a spoľahlivosti železobetónových konštrukcií. Podrobnejšie informácie o tejto téme môžete získať sledovaním videa v tomto článku (tiež zistite, ako sa betón ohrieva zváracím prístrojom).
