Vibrolath pre betón: plávajúce, posuvné, sekčné zariadenia,

Pri kladení betónových zmesí sa používajú rôzne typy vibrátorov, aby sa zbavili vzduchových inklúzií a rovnomerne ich rozložili na plochu alebo tvar. Úlohou tohto zariadenia je súčasné zhutňovanie a vyrovnanie štruktúr s malou hĺbkou betónovej vrstvy a veľkou plochou povrchu. Často sa vibračná koľajnica pre betón s vlastnými rukami, pomáha znižovať rozpočet stavebných prác.

Rozsah a výhody vibrolátov

Vysoká účinnosť tohto nástroja s pomerne malou investíciou do nákladov na energiu a náklady na pracovnú silu je pre tento prístroj nepostrádateľná:

• Betónové podlahy.
• Cementové podlahy.
• Cestné plochy.
• Lokalít.

Pre vaše informácie! Prvky vyrobené s použitím ručného vibrátora majú skôr zvýšenú pevnosť a odolnosť, než aby boli vyrobené bez špecializovaného nástroja.

výhody

Práca s vibrolat má množstvo funkcií, ktoré ho priaznivo odlišujú od iného typu vibračného zariadenia:

• Mimoriadne jednoduché ovládanie a údržba - nevyžaduje dlhodobú vzdelávaciu a učebnú technológiu.
• hustota av tomto ohľade nie je náročná doprava, čo uľahčuje premiestnenie z objektu na objekt.
• Dobrý výkon pri práci so suchými roztokmi (zmesi obsahujúce najviac 20% vody).
• Vysoký výkon rovnomerného zhutňovania betónových náterov s hrúbkou 10-30 cm.
• Najlepší výsledok zarovnania (absencia akýchkoľvek nedostatkov na povrchu konštrukcií).

Typy návrhov vibrolath

Napriek jednoduchosti tohto zariadenia majú potery niekoľko úprav:

Vibrolath plávajúce

Plávajúca konštrukcia tohto nástroja je inštalovaná priamo na povrchu betónu a na základe jeho samostatného bezproblémového posunu plní svoje poslanie. Takéto vibroláty na kladenie betónu sa používajú na kompaktné zmesi do hĺbky nepresahujúcej 18 centimetrov.

Ovládanie plávajúceho zariadenia je vykonávané jednou osobou kvôli ľahkosti zariadenia a ľahkej prevádzke. Najefektívnejšia plávajúca lišta pre hladkú samonivelačnú podlahu zariadenia.

Vibrolath s vodítkami

Vibrorail s existujúcimi vodidlami sa vyrovná s betónom s hrúbkou vrstvy 300 mm. Vysoký výkon tohto zariadenia zabezpečuje jeho vybavenie špeciálnymi vodidlami požadovanej dĺžky a vhodnej konfigurácie.

Vodiace lišty umožňujú, aby sa vibračná lišta držala na povrchu betónu. Výkon takého nástroja umožňuje kompaktné riešenie určenej hrúbky bez zapojenia ponorných zariadení.

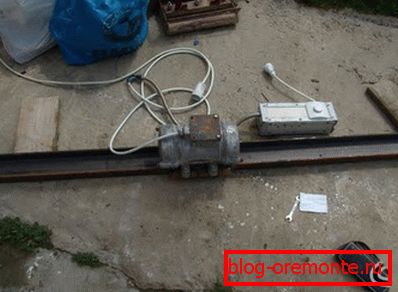

Zaujímavé! Často je najjednoduchšie zariadenie vyrobené z vhodného kovového šrotu: tvarované rúrky, uhlovú oceľ, kanálové tyče. Vybavený takýmto zariadením je najjednoduchší pohon na vytváranie vibrácií.

Vibrátory s opačným smerom

Z mechanizmov pracujúcich pozdĺž vodiacich prvkov sa reverzné zariadenia vyznačujú samostatnou triedou. Vďaka konštrukcii so zaoblenými hranami fungujú tieto vibrátory pri pohybe v smere dopredu a späť, čo umožňuje zvýšiť účinnosť pracovného toku.

Posuvné koľajnice

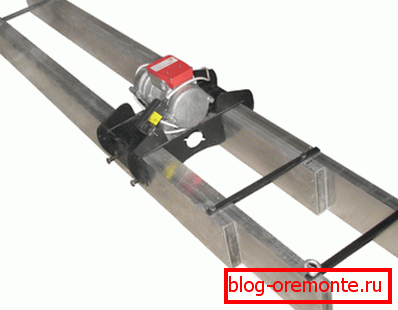

Samostatne je potrebné poznamenať tzv. Posuvné lamely, ktoré sú vyrobené z hliníkových alebo oceľových komponentov.

Takéto teleskopické štruktúry vám umožňujú nastaviť pracovné "zachytávanie":

• Hliník od 2,5 do 4,5 m.

• Oceľ od 3,5 do 6 m.

Pomocou takéhoto univerzálneho zariadenia môžete hladiť betónové podlahy, a to ako vo veľkom hangári, tak aj na malej plošine, nastavením vodítok a rozmerov mechanizmu v požadovaných parametroch. Vibrorail v tomto prípade vykonáva zhutňovanie a vyrovnanie betónovej zmesi naraz v celej oblasti a utiahne pozdĺž ošetreného povrchu káblom.

Sekčné vibroláty

Nasledujúci typ ručného vibrátora dosahuje maximálnu dĺžku snímača:

• Vybavený benzínovým pohonom - až 15,5 m.
• Pneumatické a elektrické do 25 m.

Na uľahčenie posunu zariadenia na ošetrovanej ploche sú dodatočne vybavené hydraulickými navijakmi a uzatváracím ventilom, ak existujú možné prekážky ďalšieho postupu mechanizmu.

Pre vaše informácie! Rezanie železobetónu s diamantovými kruhmi má aj niektoré zvláštnosti vo svojom pracovnom procese. Koniec koncov, čím je betón hustejší, tým menej jeho štruktúra je obdarená vzduchom, tým je odolnejšia a námaha a nástroje, ktoré s ňou pracujú, potrebujú spoľahlivejšie. Často je k dispozícii len diamantové vŕtanie otvorov do betónu, ktoré boli vyrobené pomocou vyššie uvedeného nástroja.

Technológia tesnenia vibračného spreja

Pokyny pre prácu s vibrolathom sú pomerne jednoduché:

• Pred betónovým nalievaním na nulovú úroveň sú vodidlá inštalované s prísnym dodržiavaním horizontálnej roviny.
• Potom na koľajniciach nastavte konštrukciu vibračnej koľajnice.
• Betón sa naleje tak, aby jeho úroveň bola tesne nad spodným okrajom nástroja.
• Proces zhutňovania a súčasné vyrovnanie betónového povrchu sa vykonáva priamo:

• Spúšťame mechanizmus vytvárajúci vibrácie.
• Potiahnite koľajnicu pozdĺž vodidiel.

Tip! Pre jedno použitie je lepšie prenajať vibračné koľajnice. Náklady na prenájom významne neovplyvňujú náklady na výstavbu, ale cena nového mechanizmu sa nevypláca na malom množstve práce.

záver

Ako vidíte, tento manuál je mnohostranný a musíte jasne pochopiť, akú prácu chcete vykonať a aký typ zariadenia bude v rôznych prípadoch efektívnejší.

Ale najdôležitejšia vec je, že pochopíte, aké výhody majú betónové povrchy, ktorých riešenie bolo zmiešané pomocou vibrátorov, aj keď ide o vlastný vibračný pás pre betón.

Vo vybranom videu v tomto článku nájdete ďalšie informácie o tejto téme.
