Upevnenie dreva medzi sebou v dome, v dĺžke av rohoch

Jednou z hlavných etáp výstavby blokovej budovy je zostava zrubového domu. Pred začatím výstavby potrebujete vedieť, ako správne nasadiť drevo.

V opačnom prípade nie je možné brať do úvahy kvalitu práce.

Potreba spojenia prvkov stien sa objaví v nasledujúcich dvoch prípadoch.

1. Pri rezaní rohov budovy.
2. Ak potrebujete zvýšiť drevo, ak jeho dĺžka nestačí.

Metódy upevnenia dreva sú rôzne. Vyberajú sa na základe konkrétnej situácie.

Typy rohového držiaka

Spôsoby pripevňovania dreva k sebe počas výstavby zrubových kachlí sa výrazne líšia od spojenia logových analógov. V našom technologickom veku sa postupne menia staré spôsoby spájania dreva.

V súčasnosti sa používajú dva typy spojovacích prvkov v drevenej konštrukcii.

1. Upevnenie rohov so zvyškom. Jeho najbežnejšie odrody: "v bubline" a "v miske."
2. Spojovacie prvky bez zvyškov. Jeho najpopulárnejšie podtypy sú "na zub" a "na labku".

Pripojenie rohov loga "v miske"

"V pohári" sa drevo spája pomocou zámkových drážok.

Existuje niekoľko odrôd: jedno-, dvoj- a štvorstranné.

1. V prvom type zámku sa v každej tyči vytvorí kolmá drážka pomocou píly. Je z jedného z bokov odrezaný zvyčajne zhora. Tento súbor by sa mal prispôsobiť jeho šírke kolmému rezu dreva.

Venujte pozornosť! Väčšina stavebných spoločností používa túto technológiu upevnenia profilovaného dreva. To je spôsobené tým, že výroba takýchto drážok vyžaduje minimálny čas a úsilie.

1. Metodika vytvárania ďalšieho typu zámkových drážok zahŕňa rezanie dreva z dvoch strán, inými slovami, zhora a zhora. Hĺbka kolmých rezov je asi štvrtina výšky tyčí. Pripojenie je veľmi vysoko kvalitné. Vyžaduje však vysokú kvalifikáciu od tesárskych pracovníkov, inak môžu pri rezaní drážok a pokládacích tyčí umožniť roztrhnutie alebo trhliny.
2. Štvorstranný zámok na drevo vyrezaný zo všetkých strán. Táto metóda upevnenia rohov umožňuje vytvoriť drevené domy s vyššou pevnosťou a spoľahlivosťou. Drážky na všetkých stranách uľahčujú inštaláciu stien, pretože ich okraje sú naskladané ako dizajnér. Táto metóda vyžaduje od pracovníkov veľmi vysokú profesionalitu.

Fixácia na tupo

Tento typ pripojenia je najjednoduchší a najrýchlejší. Držiaky spolu. Potom sú pripevnené hrebenými kovovými platňami, upevnenými zo sponiek alebo klincami.

V tomto prípade závisí pevnosť a hustota výsledných uholov predovšetkým od úrovne zručností tesárov. Je potrebné opatrne upraviť konce kombinovaných tyčí, pretože vyžadujú absolútne rovný povrch. Dokonca aj skúsení majstri sa s touto úlohou vždy nedokážu vyrovnať. Rohy nie sú utesnené, navyše k týmto skúsenostiam pravidelné kolmé záťaže.

Venujte pozornosť! Hoci tento typ rohového spoja je najrýchlejší, jeho kvalita je minimálna. Strata tepla v takýchto uhloch je veľmi veľká. Preto je najlepšie, aby sa pri výstavbe obytných domov nepoužívali tupo-zadné tyče, ale aby sa použili iné, zložitejšie typy kĺbov.

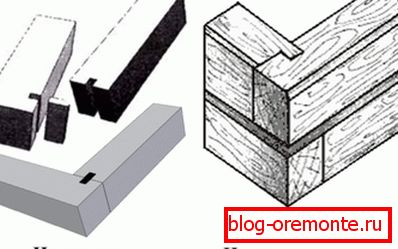

Rohové spoje s kľúčmi

1. Takéto upevnenie dreva medzi sebou je vytvorené hmoždinkami, to znamená klinmi z tvrdého dreva, takže rohy sú silné.
2. Montáž vložiek do drážok dreva umožňuje zabrániť jeho posunu v kĺboch ​​domu.
3. Upozorňujeme, že pevnosť rohov závisí od typu klinov. Môžu byť pozdĺžne, priečne alebo šikmé. Druhý typ je ťažké vyrábať, ale jeho použitie vytvára najsilnejšie uhly s nízkou tepelnou vodivosťou.

Hrad "teplý kútik"

Nie je divu, že fixácia tyčí "do koreňového trní" sa tiež nazýva "teplý kútik". Tento druh zmesi účinne šetrí teplo v dome.

Preto je veľmi obľúbený pri výstavbe blokových budov.

1. Základom technológie je nasledovné: v jednom z nosníkov, ktoré sa majú spojiť, je drážka ručne rezaná, na druhej strane je vyrezaný hrot, ktorého rozmery zodpovedajú drážke.
2. Pri stavbe zrubového domu v drážkach drážky kladené izolácie na drevo. Ako je možné použiť ľan, jutovú plátno alebo plsť z rovnakých surovín.
3. Je veľmi dôležité, aby sa prvky hradného kĺbu pevne zapadali. Teda tepelné straty budú minimálne.
4. Ak chcete zvýšiť pevnosť konštrukcie rámu, striedajte hroty a drážky v rohových radoch a navyše ich pripevnite kruhovými kolíkmi na drevo z dreva.
5. Pomocou hmoždiniek, priseki, tukových chvostov a iných spojovacích prvkov drážok / čapov nezabudnite zanechať zvislé štrbiny medzi zámkovými prvkami. Sú potrebné na kompenzáciu zrážania stien.

Upevnenie "na polovici stromu"

Ďalším jednoduchým typom rohového rezu je polovica stromu. Tento názov bol vymedzený v profesionálnom prostredí, pretože vytvára rezy na polovicu hrúbky dreva. Zostavenie blokovej drevostavby s touto metódou začína vŕtaním otvorov pre kľúče alebo čapy v bodoch v blízkosti rohových kĺbov.

Pred priložením dreva medzi nimi vypočítajte dĺžku hmoždiniek tak, aby to stačilo na niekoľko riadkov. Existuje aj modernejšia variácia tejto zlúčeniny. Pomocou týchto kľúčov sa do rohových škár pridávajú kľúče na zvýšenie ich sily a tepelnej kapacity.

rybina

Najspoľahlivejšie, trvanlivejšie a majú minimálnu metódu tepelnej straty - uhol rohov v tvare T "rybie". To sa podobá na "koreňový trn", ale výčnelok nie je obdĺžnikový, ale má lichobežníkový tvar. Drážky majú rovnaký tvar. Treba poznamenať, že cena takéhoto rezu je dostatočne vysoká.

V súčasnosti sú známe také poddruhy spojov dreva v tvare T:

• uzamykacie drážky na hroty vložky;
• symetrické hroty vo forme lichobežníka, nazývané "panvice na vyprážanie";
• obdĺžnikové hroty nesúce názov "polovičné steny";
• asymetrické lichobežníkové hroty - "nepočujúca panva";
• rovná drážka na koreňovom špičke, okrem zrubového domu s jeho pomocou je tiež upevnenie imitácie lúča.

Existuje ďalší podtyp tejto prílohy: "v labke". Keď v tyčiach rezané vodorovne umiestnené drážky a drážky vo forme lichobežníkov. Mali by sa dokonale priblížiť. Keďže takéto rezanie je ťažké vykonať, tento druh rezania je zriedka používaný.

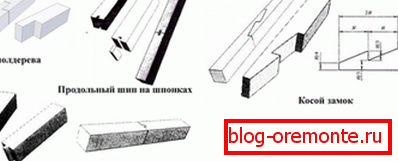

Metódy pozdĺžneho pripojenia

Pri výstavbe veľkých budov, ktorých dĺžka presahuje štandardné rozmery dreva 6 metrov, je potrebné upevniť pozdĺž dvoch nosníkov.

V tomto prípade inštrukcia umožňuje použitie jedného z nasledujúcich typov pripojení.

1. Šikmý zámok.
2. "Hrot na jazykoch / kľúče pozdĺžne."
3. "Polovice stromu".
4. "Koreňový trn pozdĺžny."

To vyvoláva otázku, či je možné drevo opraviť výstužou alebo inými kovovými svorkami. Je to možné, aj keď sa to praktizuje menej často ako pri použití drevených spojovacích prostriedkov.

Upevňovacie tyče s hrotmi na klávesách sú pomerne silné. Pri takomto spojení sú rezy vytvorené pre rovnaké drážky na koncoch dvoch nosníkov. Potom sa navzájom pevne položia, potom sa do drážky zavedie klinovitá vložka z masívneho dreva.

Kľúče môžu byť tiež vyrobené z ocele. Ich tvar je iný - existujú lichobežníkové, hranolovité, obdĺžnikové, zúbkované a rovnomerné vložky.

Pozdĺžne rozšírenie rezaného dreva "v polovici dreva" je podobné podobným montážnym uhlom. Konce spojených prvkov sú rozrezané na šírku, ktorá je polovice ich hrúbky. Pevnosť držiaka sa zvyšuje použitím hmoždiniek.

Môžu byť nahradené sponami, veľkými klincami alebo montážnymi doskami. Tento typ pripojenia je rýchly a jednoduchý. Avšak jeho pevnosť je príliš malá pre ložiskové (vonkajšie) steny veľkej blokovej budovy.

Pri pripájaní k pozdĺžnym koreňovým hrotom sa na jednom konci trámy vyrezá drážka, na druhej strane sa vyberie výčnelok. Na zvýšenie pevnosti pripevnenia sa dá vytvoriť lichobežník. Takže eliminujete horizontálny pohyb tyčí v dome.

Zvyšovanie dĺžky reziva pomocou "šikmého zámku" je najkomplikovanejšia metóda. Poskytuje však najvyššiu pevnosť a spoľahlivosť medzi všetkými opísanými metódami.

záver

Rohové a pozdĺžne pripojenie dreva, ako aj upevnenie - imitácia dreva, je veľmi dôležitou súčasťou budovania domu. Prístup k nim musí byť veľmi vážny. Sila budovy, ktorá je postavená, a kvalita jej obloženia závisí od nej.

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
