Typy miešačov betónu: princíp fungovania gravitácie, nútené
Ak sa rozhodnete začať s malou konštrukciou, môžete to urobiť s nádržou s roztokom a lopatou. Ďalšia vec, keď sa má stavať poľnohospodárske budovy alebo obytný dom. V tomto prípade nemôžete robiť bez konkrétneho mixéra, čo značne uľahčí proces.
Všeobecné poznatky
Jeho konštrukcia je dosť jednoduchá - hlavne s lamelami zvarenými vnútri, cez ktoré preteká roztok počas miešania a motor prevodovky alebo remeňový pohon. Na rozdiel od toho nemajú miešačky malty a v klasických miešačoch betónu zostáva vonkajší plášť na svojom mieste a všetky práce sú vykonávané lopatkami vo vnútri.
Objem zariadení sa líši, napríklad minimálne pre súkromné bývanie je 0,25 m.3ktorých cena je malá. Priemyselné konštrukcie sú rôzne vybavenie a príslušenstvo. O tomto sa budeme rozprávať v tomto článku.
typy
Podľa typu práce možno miešačky betónu rozdeliť na:
| nepretržitý | V tomto prípade to znamená kompletný súbor technologických procesov, medzi ktoré patria: • nakladanie zložiek, • miešanie, • vyloženie zo zariadenia, zariadenia sú vybavené potrebným výrobným a kontrolným vybavením. Používajú sa aj v prípade, keď je potrebné pripraviť konkrétne riešenie vo veľkých objemoch, napríklad na zakladanie vozovky. 2. Používajte zariadenie na výrobu tvrdého betónu. Takéto miešače betónu sú rozdelené na: · Gravitačný, keď sa bubon otáča na valčekovom mechanizme a zmes sa extrahuje špeciálnym zásobníkom pre betónové výrobky; · Pri nútenom miešaní dochádza k zmiešaniu zložiek betónového roztoku vďaka tomu, že lopatky sa otáčajú vo vnútri puzdra, zatiaľ čo samotné puzdro zostáva stacionárne. |
| cyklický | Toto zariadenie umožňuje získať hotové betónové časti po ukončení ďalšieho cyklu. Jeho hlavnou charakteristikou je objem betónového roztoku za hodinu cyklickej prevádzky, najčastejšie sa používa pri nalievaní konštrukcií, kde sa zmes dodáva v malých dávkach. Práca prebieha nasledovne: · načítanie komponentov, · ich zmiešanie, · vykládka, potom sa začína nový cyklus. Prísady môžete podávať vlastnými rukami alebo pomocou dávkovačov. V druhom prípade použite špeciálne elektronické výpočtové zariadenie. Zložky sa merajú pomocou počítača podľa špecifikovaných parametrov. Ak je zaťaženie vykonané obsluhou, je povinný sledovať správnosť percenta zložiek v hotovej zmesi betónu. Cyklické mixéry na princípe činnosti sú rozdelené na: · Planétna; · Gravitačný; · Nútené. |

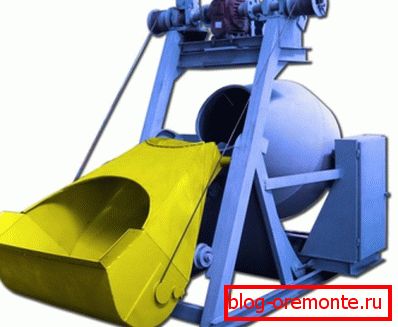

gravitácie
- V takých mixéroch používajte princíp gravitácie, Ich dizajn pozostáva z:
- prijímač komponentov;
- bubon s čepeľami;
- výstupný zásobník na extrahovanie hotovej zmesi.
- Zložky sa zmiešajú horizontálne alebo naklonené.
- Otáčanie bubna nesie elektrický alebo dieselový motor, Čepieľky, ktoré sú v ňom umiestnené, zdvíhajú komponenty a kvôli sile gravitácie padajú, čo zaisťuje ich normálne miešanie.
- Nainštalujte bubon na pevný rám a otáčky sa vykonávajú pomocou valčekového mechanizmu, Rýchlosť je vypočítaná s ohľadom na dodatočné odstredivé sily vznikajúce v procese, pretože môžu zhoršiť kvalitu roztoku a dokonca poškodiť detaily mechanizmu.
Tip: V takom zariadení sa zvyčajne pripraví zmes nie väčšia ako 1 m3.

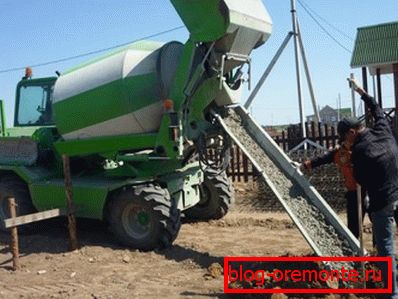

Navrhované mobilné zariadenia bez problémov je možné presunúť do požadovanej oblasti práce. Mobilný miešač betónu je tiež uvedený v tomto type.
povinný

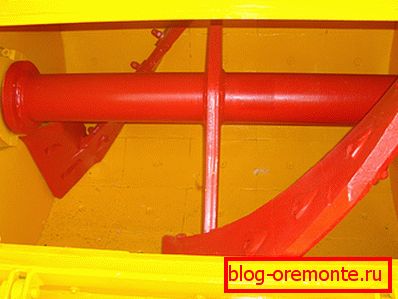

horizontálne
Sú charakterizované horizontálnym usporiadaním hriadeľov a miešanie zložiek prebieha s lopatkami. Komponenty sa vkladajú do bubna a potom sa začnú otáčať, miešajúc sa až do homogénnej hmoty.
Tento dizajn má mnoho výhod oproti predchádzajúcim zariadeniam, napríklad v kvalite dokončenej zmesi. Mimochodom, betóny, v ktorých sa poskytuje veľké množstvo rôznych prísad, sa získavajú len v takých miešačov betónu.
Konštrukcia prešla zmenami a predstavuje žľab s ložiskami na koncoch. Umožňujú držať vodorovné hriadele, na ktorých sú nože pripevnené.
Tip: Miešadlá s núteným betónom sa používajú na prácu s malými a homogénnymi prísadami, nie sú vhodné pre veľké komponenty.

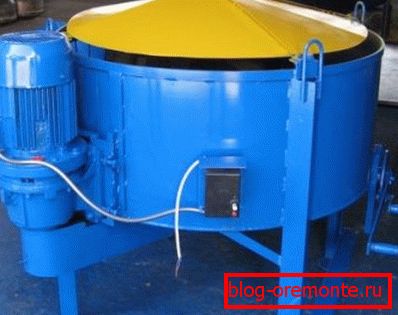

vertikálne
- V tomto prípade sú hriadele usporiadané vertikálne v pevnom valcovom telese..
- Nakladá sa zhora a vykladá sa zospodu..
- Vo valcovom tele je selektívny valec chrániaci kontajner, aby sa zabránilo hromadeniu zmesi na okrajoch. Vo vnútri je 4 stojany s čepeľami.
- Čepele sú rozdelené na selektívne a miešanie.
- Stojany môžu mať rôzne dĺžky, v dôsledku čoho zmes za miešania spadá z jedného čepele na susedné, Tak je možné získať homogenitu zmesi a jej vysokú kvalitu.
- Vykládací bod je oveľa vyšší ako bod miešania betónu s vodorovnými šachtami..
Spoľahlivosť tohto zariadenia je oveľa vyššia ako predchádzajúca verzia. Preto je najpopulárnejší v priemyselných maltách a cementoch a továrňach. Jediná nevýhoda - práca vyžaduje silný zdroj energie.

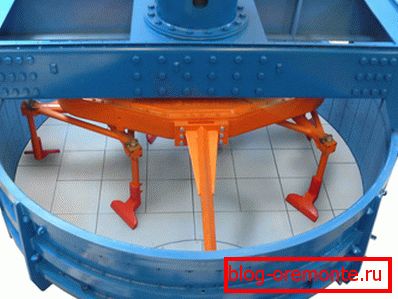

planetárny
Tieto zariadenia sa vo svojom konštrukcii vzťahujú aj na miešače s núteným betónom. Miešanie betónového roztoku sa uskutočňuje vďaka otáčaniu mechanizmu s nožmi. Zariadenie sa vyznačuje používaním nových technológií, ktoré umožňujú dosiahnuť potrebné konečné výsledky.
Názov zariadenia prijatý vďaka planétovému prevodu v dizajne. Skladá sa z niekoľkých planetových prevodov, ktoré sa otáčajú okolo hlavného centrálneho zariadenia.
Pre prevádzku sa používa elektrický motor, ktorý prenáša rotačný moment na centrálne ozubené koleso, ktoré následne otáča miešacie lopatky. Takýto systém eliminuje vznik "mŕtvych zón" a zlepšuje kvalitu a rýchlosť prípravy betónu.

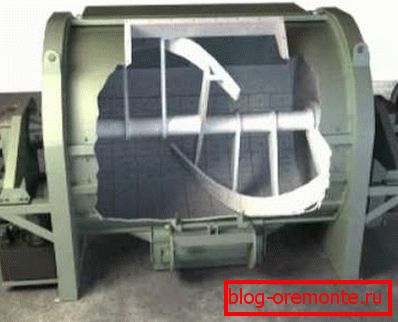

single Shaft
Zariadenie pozostáva z rámu s pevnou nádobou zo zmiešavacej komory. Na druhej strane je miešacia hriadeľ a na ňom miešacie nože. V procese ich rotácie sa vytvárajú dve priestorové polovice skrutkovice, ktoré sa pohybujú smerom k. V tomto prípade sa čepele navzájom prekrývajú a chránia priestor pred možnými "mŕtvymi zónami".
Vďaka bočným škrabákom je možné automaticky vyčistiť bočné povrchy prístroja. Množstvo lopatiek priamo závisí od triedy a nákladov na betónový mixér s jedným hriadeľom.
Výhodou zariadenia je, že zaručuje vysoko kvalitné miešanie komponentov v čo najkratšom čase. Ale podľa tohto indikátora je planetárny a dvojhriadeľový miešač betónu lepší.
Zariadenie je iné:
- jednoduchý systém;
- neprihotlivost'û;
- vysoká spoľahlivosť;
- udržiavateľnosť.
Elektrický obvod, ktorý pozostáva z ochrany a štartu motora, môže opraviť aj neprofesionálny.

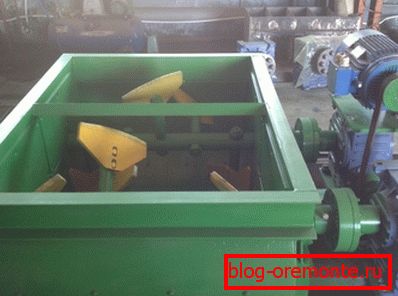

Twin-Shaft
Patria k mechanizmom núteného typu a sú charakterizované nepretržitým pôsobením. Pohodlné a spoľahlivé zariadenia umožňujú pripraviť vysoko kvalitné betónové malty vo veľkých množstvách a zložité.
Telo je vyrobené z vysoko pevnej liatiny, spoľahlivo chránenej pred vibráciami a opotrebovaním. Zariadenie vám umožňuje nahradiť pohyblivé časti priamo v procese.
Zariadenie je vybavené pripojením uzla ventilu, čo umožňuje predĺžiť dobu prevádzky uzlov zariadenia. Snímače poskytujú príležitosť regulovať tok oleja v automatickom režime kvôli zníženiu jeho spotreby.
Pokyny zabezpečujú dodávku komponentov betónovej zmesi so špeciálnymi dávkovačmi umiestnenými v hornej časti zariadenia. V miešacom bubne sú 2 šachty, z ktorých každá má 5 lopatiek. Pri otáčaní hriadeľov sa zmes pohybuje vo vodorovnej a zvislej rovine.
Tip: dvojzávitové miešacie zariadenie je ideálne pre výrobu stavebných zmesí a výrobu hotového betónu. S ich pomocou je možné vytvoriť železobetónové konštrukcie s vysokou pevnosťou.
záver
Je ťažké si predstaviť stavebné práce bez betónu. Používa sa na základy, steny, podlahy a podlahy.
Pri príprave je potrebné správne a kvalitatívne miešať zložky, nie ručne, ale v špeciálnych miešačov betónu. Na druhej strane a bol venovaný tomuto článku. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
