Šrafovanie betónu podľa štátnych noriem
Ako sa vyhotovuje vyhotovenie železobetónu na výkresoch? Existujú nejaké pravidlá, ktoré stanovujú spôsob navrhovania rezov a typov stavebných konštrukcií? Musíme nájsť odpovede na tieto a niektoré súvisiace otázky.
Zdroje informácií
Budú nám slúžiť:
- GOST 3455-59.
- Nahradil ho GOST 2.306 - 68.
Vysvetlenie: uvoľnenie nového štandardu, ktoré upravuje rovnaké časti výroby ako staré, automaticky ruší účinok starého dokumentu. V našom prípade je prvý GOST odstránený z prašného skrinky, aby sa objasnil nejaký zmätok s označením systému.
- GOST R 21.1207-97.
vyšetrovania

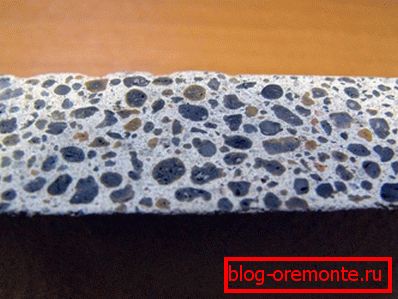

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. liahnutie разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Ako sa ukázalo oveľa neskôr, redakčný učiteľ jednoducho nevedel o novom štandarde, ktorý bol prijatý po tom, ako absolvoval vyššie vzdelanie, a učil školákov spôsobom, akým boli vyučované.
GUEST 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

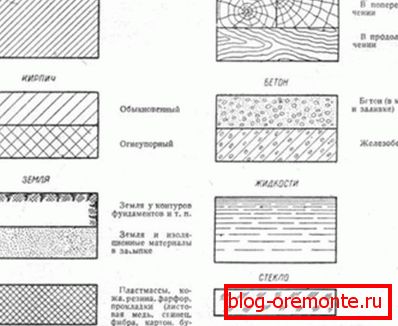

Samozrejme, máme záujem najmä o systém označovania materiálov, ktorý je uvedený v dokumente.
| materiál | liahnutie |
| kov | Šikmé čiary v pravidelných intervaloch |
| Nekovové materiály (s výnimkou tých, ktoré sú uvedené samostatne) | Prekryté šikmé čiary s pravým a ľavým sklonom |
| Drevo cez obilie | Obrázok plátku s radiálnymi trhlinami a ročnými krúžkami |
| Drevo pozdĺž vlákien | Veľmi realistický obraz textúry modřínu |
| Betón bez vystuženia | Známa piesočná krajina |
| Železobetón | Piesočnatá štrková krajina so šikmým tieňovaním |
| Budova tehla | Linky podobné kovu, ale vzácnejšie |
| Špeciálne tehly (šamotové, kyselinovzdorné a tak ďalej) | Prerušované tuhé a prerušované šikmé línie |
| Sklenené plexisklo | Skupiny troch ťahov so zvislými a vodorovnými medzerami |
| kvapaliny | Horizontálne čiary s medzerami a klesajúce intervaly zdola nahor |
| Hromadná pôda | Krajina pieskovej jamy, zriedená mriežkami troch línií horizontálne a vertikálne |
GOST 2,306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| materiál | liahnutie |
| drevo | Obraz sa skladá z oblúkov s rovnakým polomerom, ktoré ho plnia v konštantnom intervale. |
| Prírodný kameň | Šikmé prerušované čiary |
| Keramické a silikátové tehly, bloky a stavebné kamene | Skupiny dvoch šikmých línií rozptýlených širokými otvormi. |
| betón | Šikmá čiarka |
| prízemný | Na hornom okraji príslušnej časti výkresu - skupina troch krátkych ťahov rozptýlených medzerami |
Pri vytváraní výkresu vlastnými rukami podľa GOST je potrebné dodržiavať niekoľko pravidiel:
- Skosené čiary sú nakreslené v uhle 45 stupňov.
Tento uhol však môže byť zachovaný nielen vzhľadom na rámec výkresu, ale aj vzhľadom k osi alebo obrysu obrazu.

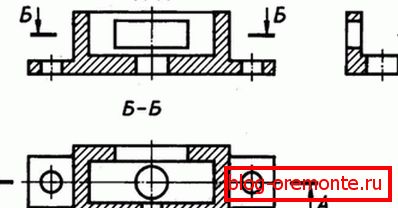

- liahnutie может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Vzdialenosť medzi čiarami na všetkých častiach jednej časti je rovnaká. Krok sa vyberá v závislosti od veľkosti obrazu v rozsahu od 1 do 10 milimetrov.
- Úzke a dlhé rezy nemôžu úplne vykĺznuť, ale len na okrajoch a na niekoľkých ľubovoľných miestach. Obzvlášť úzke rezy (s hrúbkou menšou ako 2 mm na výkrese) sa môžu zobraziť úplne začiernené.
- Pre susedné časti dvoch častí sa vyberie viacsmerové šrafovanie (vľavo a vpravo).
Takže podľa súčasných regulačných dokumentov je inštrukcia na konkrétne násadenie na výkrese celkom zrozumiteľná: je to označené čiarkami čiarou. Čo sa stane, ak používate zastarané označenie?
Našťastie náklady na chybu nie sú príliš vysoké: podľa dokumentu, ktorý sme práve študovali, je možné pri vytváraní výkresov používať nepredvídateľnú notáciu. Na výkrese je potrebné vysvetliť ich iba.
GOST R 21.1207-97
Ako je ľahké si všimnúť, nenašli sme aktuálnu GOST pre železobetónové násypky. Označenie bolo prítomné v starom dokumente, zmizlo v novom.
Čo robiť pri vytváraní kresby? Použite medzeru s ľubovoľným označením materiálu a poznámkou pod čiarou nižšie? Alebo ešte existujú pravidlá?
Odpoveď sa nájde v pomerne neočakávanom mieste - štandarde, ktorým sa riadia symboly pri výstavbe ciest, pri výstavbe ciest.
Spolu s asfaltom sa v dokumente objavujú hydroizolačné materiály a voľná pôda:
- Správny betón, Jeho označenie je už známe - čiarka s bodkovaním.
- betón с армированием, Železobetón je indikovaný prerušovanými kontinuálnymi a čiarovo prerušovanými čiarami.
- Železobetón с предварительно напряженной арматурой, Ohrievanie alebo mechanické roztiahnutie výstuže pred nalievaním monolitu, po ochladení alebo odstránení ťahovej sily, môžete získať materiál s vysokou pevnosťou v ohybe. Jej úsek je znázornený striedaním dvoch pevných a jedného čiarového riadku.
záver
Dúfame, že náš materiál odpovedal na všetky čitateľské otázky súvisiace s označením betónu na výkresoch. Ako vždy, ďalšiu tematickú informáciu možno nájsť po prezretí videa v tomto článku. Veľa šťastia!
