Špeciálne metódy betonovania: podrobný opis možných metód

Pri konštrukcii rôznych objektov sa niekedy vyskytujú určité podmienky, pri ktorých konvenčné metódy konštrukcie sú buď nedostupné alebo neefektívne a v takýchto prípadoch sa používajú špeciálne metódy betonovania.

Tieto metódy zahŕňajú:

• torkretirovanie;
• vákuum;
• ako aj podvodná metóda betonáže objektov, ktorá sa úspešne používa v civilnej a priemyselnej výstavbe.

Nižšie je to podrobnejšie diskutované a navyše môžete sledovať video v tomto článku o tejto téme ako prídavok k materiálu.

popis

Stručný opis špeciálnych metód

• Ak je v zóne intenzívneho prítoku podzemnej vody potrebné usporiadať akékoľvek skladovanie, zásobník alebo konštrukcia, potom v takýchto prípadoch je potrebná zvýšená hustota betónovej konštrukcie., To sa dosiahne samostatným betonovaním vibráciami: vibračnou, gravitačnou a vibračnou tlakovou metódou. Tu sa cementovo-piesková malta vstrekuje medzi veľké plnivá, ktoré boli predtým uložené do debnenia, navyše pri vibro-vstrekovaní sa dodatočne používajú vibrácie, čo ešte viac kompaktuje maltu.
• V takých situáciách, keď je potreba vykonávať prácu pod vodou, v hĺbke až 50 m sa betón používa metódou VPT (vertikálny pohyb potrubia), Podstata tejto techniky je nasledovná: betón sa dodáva do vopred stanovených foriem pomocou rúrok s priemerom 200 až 300 mm a spúšťa sa až k samotnému podkladu. Ak chcete zvýšiť hrúbku vrstvy, rúra sa zdvihne, to znamená, že sa zníži počet sekcií.
• Ak hĺbka nepresahuje 20 m, v takýchto prípadoch sa používa metóda BP (vzostupné riešenie), ktorá môže byť buď tlakom alebo bez tlaku., Na tento účel sa opierajú o určitú časť a hádzajú tam kamene, kde sú v určitom intervale inštalované oceľové rúry s priemerom 37 až 100 mm. Pre tieto potrubia sa pod tlakom alebo bez neho (gravitáciou) vlieva cementovo-piesková malta, ktorá vyplňuje dutiny medzi predtým zamietnutými kameňmi.
• Ak je potrebné vyplniť do hĺbky nie viac ako 20 m a súčasne trieda betónu neprekročí hodnotu B20, potom sa použije betonárska technológia, nazývaná kladením bunkrami, V takýchto prípadoch sa betónové podlahy alebo dosky spúšťajú na spodok nádrže ako základňa a malta je na nich naplnená. V tomto prípade medzi rozbaľovacou skriňou a základňou sa zachová minimálna vzdialenosť, ktorá umožňuje vykonanie takejto práce.
• V hĺbke 1,5 m, keď je plocha výstavby dostatočne veľká a stupeň betónu nepresahuje triedu B25, vykoná sa plnenie, Vykonáva sa v malých ohradených priestoroch, pretože plocha je veľká, riešenie sa dodáva na miesto pomocou potrubia alebo uchopenia, pri rešpektovaní minimálnej vzdialenosti od základne. Podbíjanie sa vykonáva rovnomerne, aby nedošlo k narušeniu procesu nastavenia predtým položenej časti, a pokyny vyžadujú, aby vzdialenosť od vodného zrkadla neprekročila 25-30 cm.

• При нанесении тоннельной отделки, нанесении защитного слоя для предварительно напряжённых резервуаров, использовании пневмоопалубок, усилении и ремонте ЖБК и тому подобное, применяется «мокрое» и «сухое» торкретирование поверхности. «Мокрый» способ или пневматическое бетонирование подразумевает нанесение раствора на поверхность под давлением - сжатый воздух подаёт смесь в сопло, где так переходит во взвешенное состояние, после чего попадает на обрабатываемый участок. «Сухой» метод похож, только здесь в насадку подаётся сухая смесь, которая там размешивается водой, затворённой в сопле, после чего попадает на поверхность в виде раствора.

• Pre medzipodlažné stropy, podlahy, oblúky, škrupiny, priestorové a vertikálne konštrukcie (diafragmy, stĺpy, steny, priečky atď.) Sa používa metóda evakuácie, Jej podstatou je odstrániť z zhutneného roztoku až 10% -25% vody, ktorá bola zatvorená pomocou vákuových štítov.

Betónovanie pod vodou

Poznámka. Metóda pod vodou je položenie roztoku pod vrstvu vody, keď sa nevykonáva drenážna práca. Najčastejšie a produktívnejšie sa považuje za HWP.

V tomto prípade betónovanie pod vodou - technológia vertikálneho pohybu potrubia zahŕňa prácu v hĺbke 1,5 až 50 m v jamke, ktorá je oplotená z tečúcej vody.

Na zaistenie tohto oplotenia môžete použiť špeciálne priestorové debnenie z dreva, betónové výrobky, železobetónové konštrukcie alebo kov, ako aj všetky väčšie škrupiny - pilóty, pletené, drážky atď. V takom prípade musí byť takáto konštrukcia nepriepustná pre cementovo-pieskovú maltu.

Na prepravu zmesi do cieľa sa používajú bezšvíkové oceľové rúry s priemerom od 200 mm do 300 mm a linka nie je pevná, ale je zostavená z článkov dlhých 1 až 3 m.

Zostavený potrubie je pripevnený na kohútiku alebo navijaky, ktoré sú umiestnené za základovým plotom, zatiaľ čo lievik je umiestnený na vrchu na prijatie zmesi a pod ním, aby sa zabránilo vniknutiu vody, inštalujte ventil, ktorý sa dá otvoriť počas lešenia. Jeden taký potrubie môže slúžiť miestu s priemerom až 12 m.

Potom, čo sú potrubia spustené na základňu a spodné ventily sú zatvorené, sú naplnené hornou vrstvou betónu. Keď dispečer otvorí ventil, betón sa rozprestiera cez debnenie a stúpajú nad okraje dolného spoja - to sa deje pod stĺpcovým núteným tlakom zmesi, kým hladina v potrubí a debnenie nie je vyrovnané. Riešenie sa môže dodávať cez kanál pomocou pneumatického dúchadla alebo priamo z miešača na betón.

V závislosti od hrúbky odlievacej plochy musí byť koniec potrubia neustále ponorený do roztoku, ako to vyžadujú technologické predpisy pre betónovanie: v hĺbke 10 m - 0,8 m av hĺbke 20 m - 1,5 m. ako namontovaná plošina je naplnená riešením, potrubie je zdvíhané smerom nahor, postupne sa od neho oddeľuje jeden po druhom, ale zároveň je dôležité zabezpečiť, aby sa voda nedostala dovnútra.

Po dosiahnutí požadovanej hrúbky miesta je potrubie úplne odstránené z miesta inštalácie.

Keď je riešenie podľa spôsobu vertikálneho posunutia potrubia umiestnené s vibráciami, potrebuje sa pohyblivosť, ktorú je možné merať s ponorom kužeľa o rozmeroch 6 až 12 cm, ale ak k tomu dôjde bez vibrácií, bude potrebné 16-20 cm zmršťovania. Zmes je vyrobená zo štrku alebo v ňom pridám 2-3 diely drveného kameňa, zatiaľ čo plastifikátor bez zbytočných zmien.

Aby sa predišlo okolnostiam vyššej moci pri inštalácii polí s objemom viac ako 200 m³ metóda vertikálneho pohybu, sa odlievajú do štartovacích skúšok pod vodou. Ide o experimentálne bloky s objemom 3 m.³, na ktorom existuje možnosť prevádzkových režimov a kvality betónu, pretože náklady na takéto testovanie prispievajú k tomu, že konečná cena je nižšia.

Spôsob vzostupného riešenia alebo BP je znázornený v hornom schémy: roztok sa čerpá do kamenných výplní (drvený kameň, štrk) cez predinštalované oceľové bezšvíkové rúry s priemerom od 37 mm do 100 mm. Takouto zmesou môže byť cement, cementový piesok alebo cement s rôznymi prísadami.

Roztok vyplní dutiny medzi kameňmi a stúpa zo zdola hore - tento posúva vodu a vytvára betónový monolit - to sa nazýva aj metóda liatia vstrekovým tlakom.

V takýchto prípadoch, keď sa BP vyrába v uzavretých baní, sú v priestore debnenia uložené vertikálne priestory bane, ktoré sú vyrobené z valcovanej kovovej koľajnice, kanálu, tavra atď. Potom sa naleje veľký kameň a potom sa všetko stane rovnakým spôsobom - riešenie premiestňuje vodu a prestaví konštrukciu na monolit.

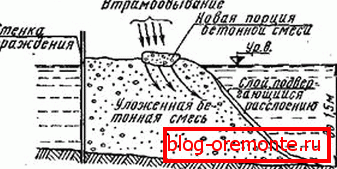

V hĺbke 1,5 m pre betónovanie objektov s veľkou plochou, kde stupeň betónu nie je vyšší ako 300, sa použije metóda podbíjania alebo vibrácie. V tomto prípade by mal sediment kužeľa byť asi 5-7 cm - roztok je vedený potrubím. Dávajte pozor na obrázok - je vidieť, že tamper začína s podmorským svahom, s uhlom k horizontálnej 35 ° -45 °.

Torkretirovanie

Примечание. Torkretirovanieм бетона называется технология струйного нанесения раствора на поверхность при помощи сжатого воздуха. При этом цементно-песочная смесь или торкрет могут укладываться, как в один, так и в несколько слоёв.

Táto metóda sa zvyčajne používa na spevnenie povrchov stavieb, ktoré nie sú dostatočne silné (tenké) steny - môžu to byť jednostranné debnenie, nádrže, kupoly a klenby. Navyše streľba slúži ako ochrana proti prenikaniu vlhkosti do podzemných konštrukcií (pivnice, sklady), na zabudovanie (utesnenie) švíkov a počas opravy a reštaurovania na odstránenie chýb.

Zmes cementu a piesku sa tu pripravuje samostatne a pomocou kompresora pod tlakom (stlačený vzduch) cez hadicu sa privádza do trysky, kde súčasne prúdi voda z nádrže aj pod tlakom.

Получается, что увлажнённые частицы смеси вырываются из насадки со скоростью 100 м в секунду, ударяется о поверхность и прилипает к ней. При этом неизбежно возникают потери, так как не все частицы остаются на обрабатываемой поверхности - некоторые отскакивают и оседают на пол - их называют «отскоком».

Je pozoruhodné, že stropy a steny sú striekané betón postupne, v niekoľkých vrstvách, zatiaľ čo podlaha môže byť aplikovaná na zmes v plnej hrúbke. Časový interval medzi aplikáciou striekania je stanovený v laboratóriu a je určený rýchlosťou tuhnutia roztoku, to znamená, že každá nová vrstva by nemala zničiť predchádzajúcu vrstvu.

Aby bola adhézia optimálna, medzera by nemala prekročiť čas úplného nastavenia, inak sa zvýši percento odrazu.

odplynenie

Poznámka. Vysávanie je proces odstraňovania voľnej vody a vzduchu z riešenia, ktoré bolo práve umiestnené. To sa dosahuje znížením tlaku, tj vytvorením vákua pre vonkajšiu a vnútornú vrstvu konštrukcie.

Na to, aby sa proces hydratácie cementu mohol uskutočniť, stačí, že z celkovej hmotnosti obsahuje len 20% vody - všetka zostávajúca miešacia voda slúži na poskytnutie určitých technologických vlastností, ako je pružnosť a mobilita hmoty.

Problémom je, že voda zaberá v roztoku určitý priestor, čím sa vytvárajú póry, preto po jeho odparovaní zostávajú prázdne priestory, čo znižuje hustotu materiálu. Preto sa na odstránenie uzatvorenej vody a vzduchu na stavbách používa špeciálna metóda - to je mechanické odstránenie týchto prvkov z čerstvo položeného roztoku.

Na tento účel je medzi maltou a betónovým debnením tenká dutina vybavená tkaná a tkaná sieť, z ktorej je čerpaný vzduch čerpadlom. V dôsledku nerovnomerného tlaku začne prúdiť miešacia voda spolu so vzduchom z betónu, ktorý sa neustále čerpá, ako je znázornené v hornom schematickom obrázku.

záver

Na záver by som chcel upozorniť na tých, ktorí hľadajú betónovanie metódou zmrazovania - táto metóda neexistuje! K dispozícii je pokladanie betónu v chlade, v ktorom sa používa elektrické vykurovanie, pomocou vykurovacej debny, infračerveného žiarenia, elektromy, ako aj anódového alebo drôtového (PNSV) vykurovania transformátorom stupňovitého chodu.
