Samonakávací betónový mixér: prehľad modelov, princíp

На данный момент такая техника используется более чем в 140 странах мира, причём, это может быть, как мобильный бетоносмеситель с самозагрузкой, так и рассчитанный на большие объёмы riešenie - всё зависит от потребности сооружаемого объекта.

Univerzálne stroje tohto typu sa používajú takmer vo všetkých druhoch obrany, priemyselnej a občianskej výstavby a najmä pri výstavbe letísk, bunkrov, mostov, železníc, ciest, obytných a priemyselných budov atď.

Samozrejme, s touto požiadavkou existuje celý rad výrobcov, ktorí ponúkajú stále viac a viac modernizovaných jednotiek, o ktorých budeme diskutovať nižšie, a tiež sa môžete oboznámiť s tematickým videom v tomto článku, ako s prídavkom k materiálu.

miešačky

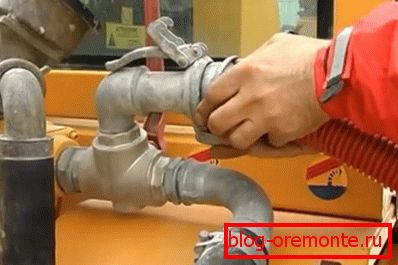

Poznámka. Jednotka, ktorú považujeme za nás, je celý komplex mechanizmov, ktorý zahŕňa miešač betónu a vysokozdvižný vozík. Tieto mechanizmy sú umiestnené na samohybnom podvozku - súčasne sú všetky činnosti na výrobu betónu maximálne mechanizované - pokiaľ nie je pripojenie hadice na vodu k miešačke vykonávané manuálne.

Niektoré modely

Poznámka. Neďaleko Benátok sa nachádza závod s 30 ročnou výrobnou dobou, tisíce strojov CARMI X sa už odvalili z dopravníkov. V súčasnosti je to pravdepodobne najväčší výrobca jednotiek tohto typu, hoci nie jediný.

• CARMIX 2,5 TT má miešač s objemom 3410 litrov, ktorý umožňuje výrobu betónu až do 10 m³/ hod., to znamená štyri cykly za hodinu, z ktorých každá je pripravená 2,5 m³ riešenie, V skutočnosti sa ukazuje, že taký stroj na osemhodinovú zmenu môže poskytnúť až 80 metrov³ zmesi preto plne zabezpečujú zamestnanie celej brigády.
• Tento samonakládací betónový mixér má 400-litrový predný kôš, rovnako ako vykladací sklopný žľab., Systém je poháňaný vodou chladeným PERKINS 1104 D-44 T s výkonom 85 koňských síl. Má ohrievanú kabínu uzavretého typu ROPS FOPS, vysokotlakovú umývaciu hadicu (na čistenie) a schopnosť vykladať na štyroch stranách z výšky až 1,9 m. Na váženie prísad pod bubnom je elektronický systém LOAD CELLS.

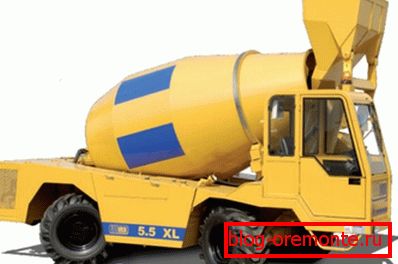

• Model CARMIX 5.5 XL má skôr podobný vzhľad ako vyššie uvedený stroj, iba z hľadiska jeho výkonu je táto jednotka oveľa vážnejšia., Takže tu sud je takmer dvakrát väčší a má 7600 litrov, v ktorom za hodinu dosiahne až 16,5 m³ betón - tri cykly 5,5 m³preto môže byť posun až 132 m³ výrobky. Samozrejmosťou je, že bootovacia lopata je tu objemnejšia a má 600nm a výkonnejší motor CUMMINS B5 9TAA. vodou chladený 6 valcov, 150 koňských síl.

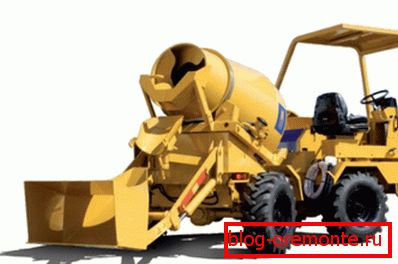

• Pre malé staveniská môžete použiť jednotku toho istého výrobného závodu CARMIX ONE, ktorý má veľmi malé rozmery a následne oveľa nižšiu produktivitu, Takže jeho mixér má kapacitu len 1400 litrov, objem nakladacej lopaty je 180 litrov, čo umožňuje 5 m³/ hodina (päť cyklov 1 m³/ hod), следовательно - 40м³ v jednej zmene. Motor tu nie je ani tak silný, je vodou chladený diesel PERKINS 403 D-15 T pre 39 koňských síl, kabínu ROPS FOPS so sedadlom, ktoré sa dá otáčať 180 °, ako je to uvedené v návode na obsluhu.

• FLOWERS MINIDUMPER 800P je mobilný samonakládací betónový mixér, ktorý je inštalovaný na samohybnej plošine s gumovým pásovým podvozkom a rýchlosťou jazdy 4,2 km / h, Kapacita bubna je len 180 litrov, nakladacia lopatka je vybavená hydraulickým pohonom s nosnosťou 800 kg, všetky pohyby sa vykonávajú pomocou dieselového motora KUBOTA alebo motora HONDA s objemom 13 koní. Rozmery jednotky sú len 168x83x122 cm pri netto hmotnosti 650 kg.

• Takýto miešací stroj na betón, ako na obrázku vyššie, sa nedá nazvať samonabíjacími, hoci tu sa nakladanie zložiek uskutočňuje trochu inak ako bežné betónové miešadlo, to znamená, že všetky prvky vstupujú do bubna cez nosnosť. Серия смесителей типа JZC оснащена электрическими двигателями разной мощности, от чего, собственно, и зависит производительность той или иной модели. Особое внимание можно уделить барабану - при замешивании riešenie он вращается по часовой стрелке, а при разгрузке - против часовой стрелки - это происходит при помощи шестерни фрикционного колеса.

Tabuľka parametrov rôznych modelov JZC

Ako to funguje

Celkovo sa proces prípravy betónovej zmesi na mechanizovaných jednotkách nelíši od toho, čo by ste robili s vašimi rukami v akomkoľvek starom koryte, zmiešaním prísad s lopatou alebo motyčkou.

Samozrejme, technická stránka procesu je značne odlišná, ale postupnosť zmiešavacích prvkov a poradie ich pridávania zostáva nezmenená, rovnako ako podmienky skladovania roztoku v kvapalnej forme - mala by sa počas oneskorenia neustále miešať.

Takže to všetko začína vstreknutím vody do nádrže a tu môžete urobiť nejaké odbočenie - jeho množstvo nie je možné veľmi presne určiť pomocou akejkoľvek tabuľky, i keď existuje - celá chyba je, že plnidlá (piesok a drvený kameň) môžu mať rôzne percento vlhkosti.

Preto ak je ten istý piesok vlhký, potom budete potrebovať menej vody, hoci môžete určiť správne množstvo tekutiny v jednom cykle jediným testom, ale to je možné len vtedy, ak si objemové stavebné materiály zachovajú rovnaké percento vlhkosti počas dňa.

Ale aj keď je vonku zima a nie je žiadne zrážanie, vlhkosť sa bude stále vyparovať a pomer sa môže zmeniť nasledujúci deň.

Stanovenie množstva cementu je o niečo jednoduchšie - jeho podiel, v závislosti od značky betónu a samotného cementu, je uvedený v tabuľkách definovaných štátnymi normami, najmä preto, že v niektorých samonakladačných miešačov betónu sú inštalované elektronické samozdvihovače pre sypké zložky, cena takých agregátov je samozrejme oveľa vyššia.

Čokoľvek to bolo, na prvom mieste sa nalial cement - tento postup poskytuje zvýšenie pevnosti betónu až trikrát (experimentálne dokázané).

Keď mlieko tvorí cement s vodou, do neho sa naleje potrebné množstvo piesku a zmieša sa, kým sa nevytvorí homogénna hmota, a potom sa do betónových výrobkov pridá iba drvený kameň.

Takáto sekvencia je najoptimálnejšia, pretože zodpovedá GOST 7473-94, preto je zmes najsilnejšia po nasadení a spevnení betónových konštrukcií.

záver

Na záver môžeme povedať, že miešačka namontovaná na vozidle s vlastným nakladaním alebo nový je tiež výhodná tým, že s jednou dávkou je možné zabezpečiť niekoľko objektov s prácou - len dodajte správne množstvo do miest. Okrem toho sa zvyšuje rentabilita výroby a rýchlosť stavebných a inštalačných prác.
