Pilóty z betónu: typy a účel
GOST 19804 - 91 o železobetónových pilotoch je základným dokumentom, ktorý reguluje technológiu výroby, kontrolu kvality a používanie podobných výrobkov. Napriek skutočnosti, že tento štandard bol prijatý už dávno, nezanikol do dnešného dňa. Preto je potrebné sa s ňou oboznámiť s každým, kto plánuje zapojiť sa do výstavby základov typu pilót.
Hlavné odrody
Typológia výrobkov

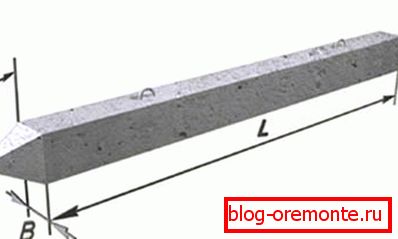

Po prvé, pozrime sa na to, čo je hromada. Spravidla ide o konkrétny výrobok triedy B20 - B30, vybavený rámom vyrobeným z oceľovej výstuže. Veľkosti železobetónových pilotov sa môžu líšiť, ale najčastejšie sa používajú výrobky s prierezom 30x30 alebo 40x40 cm.
Venujte pozornosť! Maximálna dĺžka továrenských dielov je 12 metrov. Dlhšie konštrukcie ho robia zložitými tým, že do materiálu vstupujú oceľové podklady, ktoré umožňujú zváraný spoj. Na skrátenie zbytočne dlhých podpier sa železobetón vyreže diamantovými kruhmi.
V závislosti od typu konštrukcie sa tieto odrody vyznačujú:
| Typ hromady | Technologické vlastnosti |
| riadený | Monolitické ťažké betónové konštrukcie s pevnou výstužou. Prenikanie sa vykonáva pomocou kladiva alebo vibračných pilotov. Hmotnosť železobetónových pilotov typu jazdy je maximálna vzhľadom na vysokú hustotu. |
| jamku | Takmer žiadne konštruktívne rozdiely od hnaných pilotov s výnimkou dutiny vo vnútri tyče. Nárazové zaťaženie je horšie, pretože sú ponorené pomocou špeciálnych inštalácií. |
| škrupina | Sú to rúrkové štruktúry s jasne definovanou vnútornou dutinou. Najčastejšie sa pôda z centrálnej časti po ponorení odstráni. |
| skrutka | Môže byť vyrobený ako z kovu, tak zo železobetónu. Najbežnejšou kombináciou konštrukcií, ktoré kombinujú betónovú tyč a oceľový závitový uzáver. |
| Plnené a injektované | Vyrábajú sa priamo v zariadení vyplnením otvoru vŕtaného do zeme betónom s predchádzajúcou alebo následnou amyláciou. |
Venujte pozornosť! Pri inštalácii základov na šrotovné betónové pilóty je potrebné buď predbežne navrhnúť kovové hypotéky, alebo použiť diamantové vŕtanie otvorov v betóne na upevnenie grillage.
Predpäté štruktúry
Tzv. Železobetónové predpäté pilóty by mali byť označené ako samostatná skupina. Sú to štruktúry, ktoré účinnejšie odolávajú zaťaženiu ťahom.
To sa dosiahne použitím špeciálnej výrobnej metódy:
- Na vystuženie sa používa vysoko pevná oceľ.
- Výstužná klietka je predpätá pomocou špeciálnych mechanizmov alebo je elektrotermálne spracovaná na vytvorenie napätia.
- V roztiahnutom stave sa výstuž vrhá do betónu.
- Po polymerizácii sa štruktúra samovolne komprimuje vďaka pružnosti rámu, čo umožňuje kompenzovať prevádzkové zaťaženie.
Treba poznamenať, že bežné podpery môžu byť vyrobené vlastnými rukami, ale predpjaté stĺpiky sa vyrábajú výlučne v továrni. Cena výrobkov je tiež pomerne veľká, preto sa používajú iba tam, kde nie je možné robiť s bežným železobetónom.
Výroba železobetónových pilotov akéhokoľvek druhu je sprevádzaná kontrolou kvality.
Zvyčajne sa podrobuje overeniu:
- Lineárne rozmery výrobku, ako aj umiestnenie výstuže v tele karosérie.
- Mechanické vlastnosti, ako napríklad schopnosť odolávať tlakovým a ťahovým zaťaženiam.
- Mrazuvzdornosť.
- Odolnosť betónu proti vlhkosti.
Vďaka takémuto viacstupňovému overeniu je miera odmietnutia pre továrenské výrobky relatívne nízka.
Značenie výrobku
Pri výbere železobetónových pilótov zohrávajú veľmi dôležité technické vlastnosti. A vyzdvihnúť materiál pre vaše potreby pomôže analýze označovania výrobkov.
Zvyčajne je časť označená alfanumerickým kódom, v ktorom:
- Písmo alebo skupina písmen je typ hromady (o nich budeme hovoriť nižšie).
- Prvým číslom je dĺžka vlasov v desiatkach.
- Druhým číslom je dĺžka prierezu v centimetroch.
- Tretie číslo je pomer výstuže (od 1 do 13).
Ak hovoríme o typoch výrobkov, najčastejšie sú tieto:
- C - štvorcové pevné tuhé a kompozitné výrobky.
- SP - štvorec s guľatou vnútornou dutinou.
- CK - okrúhle s vnútornou dutinou.
- S - shell (najčastejšie veľký priemer).
Po pochopení tohto označenia budeme schopní pochopiť, že výrobok C 120.40-6 je štvorcovou podpornou jednotkou dlhou 12 ma rozmermi 40 x 40 cm, posilnenými v šiestej triede.
Používajte v rôznych podmienkach
Účinnosť používania takýchto produktov závisí vo veľkej miere od toho, ako prísne sa dodržiavali regulačné odporúčania.
Všeobecne platí, že pokyn obsahuje tieto požiadavky:
- Pevné a kompozitné železobetónové hromadné pilóty sa používajú na vytváranie základov budov a konštrukcií na piesočnatých, hlinených, aluviálnych a biogénnych pôdach., Zároveň by mali byť umiestnené pod základňou buď hrubé alebo piesčito-silno podložné podklady (nie silné).
- Železobetónové pilóty by mali pozostávať z dvoch častí., Spojenie častí sa vykonáva takým spôsobom, že efektívne prenáša zaťaženia, ktoré sa vyskytujú počas prehlbovania.
Venujte pozornosť! Ak potrebujete nainštalovať dlhšiu podporu, použite iné typy štruktúr.
- Duté okrúhle a škrupinové modely sa používajú na slabých substrátoch veľkej hĺbky., Je tiež dovolené používať štruktúry škrupiny ako samostatné podpery pod stĺpcami a inými podobnými prvkami.
- V najťažších pôdnych podmienkach (mrazené pôdy, pieskovce) sa najčastejšie zavádzajú technológie vstrekovania a vstrekovania buroinov..
záver
ГОСТ на железобетонные сваи регулирует практически все аспекты изготовления и применения данных изделий. Изучив данный документ, вы сможете свободно ориентироваться в достаточно обширной номенклатуре, что существенно облегчит вам работу по проектировке и строительству любого здания на свайном фундаменте (см.также статью «Баня из керамзитобетонных блоков: особенности постройки и причины для выбора стройматериала»).
Ak máte záujem o túto tému a chcete získať viac informácií, odporúčame vám pozrieť si video v tomto článku.
