Označovanie betónu a výrobkov z neho: učíme sa čítať symboly
Dešifrovanie značenia betónu, ako aj výrobkov na ňom, je veľmi dôležité pre tých, ktorí chcú stavať samostatne. Rozumieť všetkým komplikovanostiam nomenklatúry je prinajmenšom preto, že týmto spôsobom môžeme ušetriť čas na výbere vhodných materiálov a znížiť riziko nákupu toho, čo potrebujeme.
V našom článku poskytujeme informácie o najbežnejších notáciách, ako aj rady o používaní určitých materiálov.
Betón a jeho typy
Materiálová trieda
Samotný betón, ktorý sa používa na riešenie širokej škály inžinierskych problémov, sa vyznačuje dvoma ukazovateľmi - značkou alebo triedou. Obidva tieto ukazovatele sú vzájomne závislé a preto sa môžu použiť paralelne. Na navigáciu v rôznych materiáloch stojí za to študovať základné princípy, na ktorých je gradácia postavená.

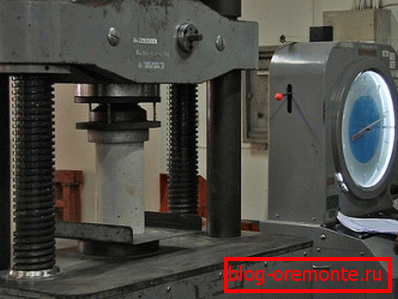

Značka je ukazovateľ, ktorý zodpovedá priemernej hodnote pevnosti v tlaku v betóne vyjadrenej v kgf / cm2.
Venujte pozornosť! Značka sa vypočíta pre materiál, ktorý sa vytvrdil počas 28 dní za optimálnych podmienok.
Betón rôznych tried podľa GOST je označený indexmi od M50 do M1000. Príklady použitia najbežnejších typov sú uvedené v nasledujúcej tabuľke:
| materiál | Vlastnosti použitia |
| M100 | Používa sa ako podklad pre základovú prácu: naleje sa na podklady pre ich vyrovnanie a prípravu na pokládku základnej vrstvy. |
| M200 | Jedna z najbežnejšie používaných značiek. Používa sa na plnenie podláh a stierok, pri vytváraní základov, dlažieb, kladenia dráh atď. Tiež na základe tohto materiálu sú liate výrobky, ako sú ľahko naložené schody, preklady, vzpery. |
| M250 | Rozlišuje sa pri vyššej trvanlivosti ako predchádzajúca verzia. Používa sa na vytváranie kapitálových základov monolitického typu, ako aj na výrobu podlahových dosiek, ktoré majú nízku prevádzkovú záťaž. |
| M350 | При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона M350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д. |
| M400 a M450 | Tento materiál sa vyznačuje najvyššou pevnosťou. Podieľa sa na konštrukcii hydraulických konštrukcií, nosníkov, stĺpov a ďalších konštrukcií, ktoré majú za následok zvýšené zaťaženie. |
| M500 (niekedy M550) | Najodolnejšia zložka tých, ktoré sa používajú v hromadnej konštrukcii. Hlavným účelom je konštrukcia nosníkov a stien so zvýšenou požiadavkou na spoľahlivosť. Po tuhnutí je prakticky nemožné spracovať, v prípade potreby sa používa iba rezanie železobetónu s diamantovými kruhmi. |
Ako môžete vidieť, rôzne materiály sú dosť veľké. Treba tiež poznamenať, že konkrétne je potrebné vybrať v prísnom súlade s úlohou, pretože cena rôznych značiek sa značne líši.
Materiálová trieda
Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).
Trieda je vlastnosť pevnosti materiálu, ktorá je vybavená pravdepodobnosťou najmenej 95%. Napríklad materiál označený indexom B20 musí vydržať zaťaženie 20 MPa.
Ako sme uviedli vyššie, značka a trieda súvisia.
Ak chcete preniesť jeden indikátor na iný s vlastnými rukami, mali by ste použiť tento vzorec:
B = (M * 0,79) / 10, kde:
- B - materiálová trieda.
- M - značka betónu.

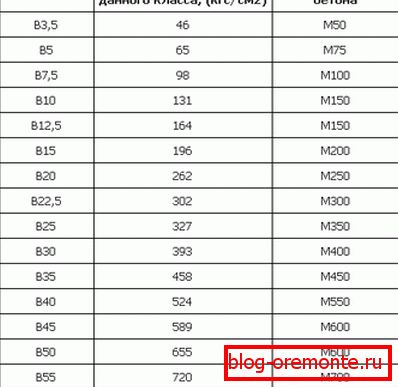

Pre väčšie pohodlie bola vyvinutá tabuľka, ktorá označuje zhodu triedy cementu a najbližšieho stupňa. Fragment tejto tabuľky s najčastejšie používanými druhmi je uvedený nižšie.
Železobetónové výrobky a ich nomenklatúra
Okrem samotného betónu sú označené aj výrobky, ktoré sú na ňom založené.
Najčastejšie sa na ich označenie používajú alfanumerické indexy:
- Kombinácia dvoch alebo troch písmen označuje typ produktu a jeho konfiguráciu.

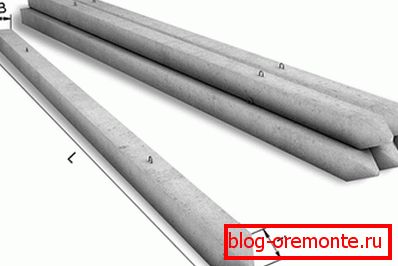

- Obrázky zobrazujú lineárne rozmery predmetu: dĺžka, šírka (niekedy časť) a výška, Najčastejšie používané hodnoty sú v desiatkach - napríklad takto sa vykonáva označovanie železobetónových pilót.
- Desky dosky sú trochu iné. Okrem ich lineárnych rozmerov udávajú vypočítané zaťaženie výrobku v tonách.
- Označenie železobetónových prekladov má aj niekoľko rozdielov. Okrem lineárnych rozmerov označenie tiež označuje prípustné zaťaženie časti a pred uvedením písmen je digitálny index zobrazujúci typ prierezu.
Venujte pozornosť! Ak sa žeriav používa na prepravu prepojiek, je veľmi dôležité, aby na každom výrobku existovali slučky. Dôkazom toho je index písmena "P", ktorý je umiestnený za číselnými označeniami.
Hlavné typy výrobkov, ich indexy a charakteristiky sú uvedené v nasledujúcej tabuľke:
| Skupina produktov | Hlavné odrody a ich označovanie |

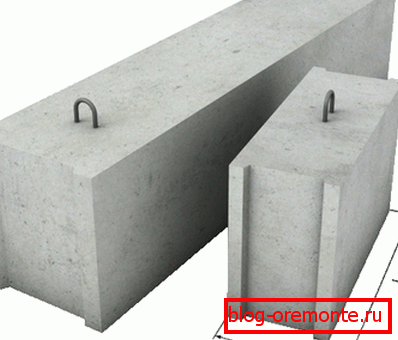

| Nadácie bloky | · Solid - FBS · S výrezom pre prepojky alebo komunikácie - FBV. · S dutinami v dolnej časti - FWP. |
| hromadí | · Štvorcová pevná látka - C. · Štvorcová dutina - SP. · Kolo - SK. · Pilótová škrupina - S. |
| Podlahové dosky | · Prekrytie tunelov a kanálov - PT · Plochý - TAP. · Závitové - PPP. · Ľahké - PBO. |
| Cestné dosky | · Standard - PDP · Napätie - PDN. · Vlnitá - PDG. · Letisko s povrchovým zvlnením - PAG. · Na stálych cestách - 1P. · Pre dočasné chodníky - 2P. |
| prepojky | · Fasáda - PF · lúče v tvare L - PG. · Squared - PB. · Dosky - PP. |
Samozrejme, tu sú informácie iba o najbežnejších výrobkoch a ich hlavných typoch. Nomenklatúra železobetónových konštrukcií je veľmi rozsiahla a preto pred začatím práce by ste mali starostlivo preskúmať celý dostupný sortiment.
záver
Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).
Takže by ste mali starostlivo preskúmať všetky predložené údaje a pozrieť video v tomto článku.
