Nástenné betónové panely: normy a požiadavky

Podľa akých regulačných dokumentov sú konkrétne panely na výrobu stien? Akými znakmi sú klasifikované? Ako čítať panely s označením? Ako je zdokumentované doručenie dávky týchto produktov zákazníkovi? Pozrime sa na tieto otázky.

Regulačné dokumenty

Musíme preskúmať dva dokumenty, ktoré regulujú výrobu produktov, ktoré nás zaujímajú.

1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Užitočné: pórobetónové stenové panely (podľa textu dokumentu - vyrobené z autoklávovaného pórobetónu) tiež spadajú pod jeho pôsobenie.

1. Samostatne sa domnievame, že interný dokument dizajnérskeho úradu pomenovaný podľa A.A. Yakushev sa špecializuje na architektonické a stavebné systémy a nové technológie v stavebníctve. Obsahuje odporúčania pre návrh trojvrstvových panelov s vnútornou vrstvou tepelnej izolácie z extrudovanej polystyrénovej peny.

GOST 11024-84

Pozrime sa na hlavné body dokumentu.

klasifikácia

Vonkajšie panely sú klasifikované podľa troch vlastností:

1. Priradenie k štruktúre budovy. K dispozícii sú nasledujúce možnosti:

1. Výrobky pre prízemné podlahy.
2. Výrobky pre technické suterény alebo sokly.
3. Panely pre podkrovie.

názov

Vzhľadom na klasifikáciu sú betónové steny rozdelené do niekoľkých typov.

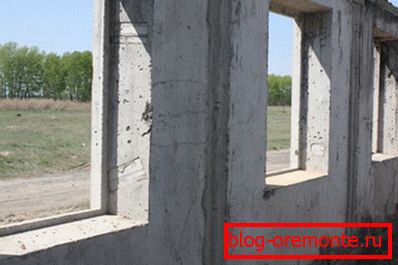

V nadzemných podlažiach:

Pre pivnice a technické suterény:

V podkroví:

rozmery

Pred zadaním hodnôt veľkostí stojí za to vysvetliť význam jedného pojmu.

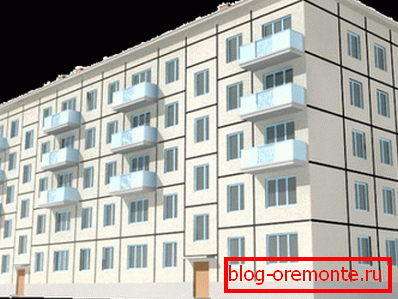

Odkaz: koordinačná veľkosť - hodnota, ktorá definuje hranice modulárneho priestoru v jednom zo smerov. Jednoducho povedané, ide o dĺžku alebo výšku časti fasády, ktorá zodpovedá jednému panelu a obsahuje časť hrúbky švu.

Značka betónu

Aký betón sa používa pre vrstvy panelov na rôzne účely?

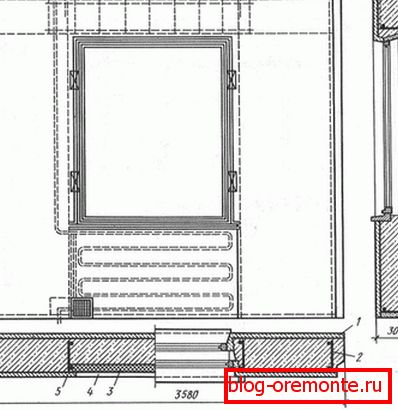

• V jednovrstvových výrobkoch je možné použiť ľahké betónové značky M50 - M150 a celulózové autoklávované značky M25 - M100.

Venujte pozornosť: pórobetón netoleruje nárazové zaťaženie. Pre malé technologické otvory je ideálnym riešením diamantové vŕtanie otvorov v betóne. Rovnako ako rezanie železobetónu s diamantovými kruhmi ponechá v ideálnom prípade hladké hrany a nevystavuje štruktúru riziku prasklín.

• Pre nosnú vrstvu dvojvrstvových nepretržitých panelov je možné použiť ťažké betóny M150 a vyššie alebo ľahké (od M100), Tepelnoizolačná vrstva je vyrobená z ľahkého betónu s veľkým pórom M35 - M75.

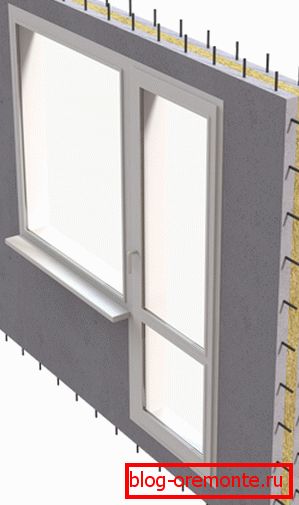

• Vonkajšie a vnútorné vrstvy nepretržitých trojvrstvových panelov sú vyrobené z ťažkého (M150 a vyššie) a ľahkého (M100 a vyššie) betónu, Spojenia medzi týmito vrstvami vyžadujú povinnú výstuž a sú vyrobené z ľahkého (z M75) alebo ťažkého (z M150) betónu.
• Vnútorná vrstva dvojvrstvového výrobku so sitom (hustá ochranná vrstva smerujúca na ulicu, oddelená vzduchovou medzerou) je vytvorená z ľahkého alebo pórobetónu, V prvom prípade sa používa značka M50 a vyššia; v druhej - M25 a vyššie. Na výrobu sita sa používa ťažký (od M150) a ľahký (z M75) betónu.
• Pre trojvrstvové panely s požiadavkami na obrazovku sú o niečo prísnejšie: pre vnútornú vrstvu - ťažké (M150 a vyššie) alebo svetlo (od M100 pre nosiče a od M75 pre nenosné panely); pre sieť - ťažký (od M150) alebo ľahký (z M75) betónu.

povrch

Typ povrchov (vonkajšie aj vnútorné) sa môže líšiť aj v závislosti od želania stavebnej organizácie. Kategórie povrchov sú označené písmenom A a číslom od 2 do 7:

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

značkovanie

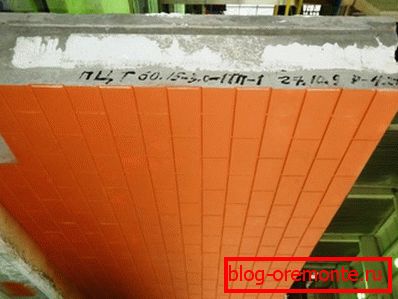

Aplikuje sa s označením alebo sa vyrazí na neviditeľný vertikálny koniec výrobku.

Upozorňujeme, že panel môže navyše počas operácií nakladania obsahovať pokyny týkajúce sa prasklín.

Označenie sa skladá z troch alfanumerických skupín.

Opisujú to:

1. Typ a rozmery výrobku.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Napríklad skúmame označenie produktu typu 3H, veľkosti 2990 x 2865 x 350 mm s nosnou vrstvou ťažkého betónu M200.

Panel je odolný voči mrazu nad -40 ° C a je určený pre seizmické oblasti.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3 ns30.29.35.
2. Typ a značka nosnej vrstvy bude označená skupinou 200T.
3. Seizmická a mrazuvzdornosť sa prejaví v názve písmen CM.

V dôsledku toho bude označovanie výrobku mať formu 3CH30.29.35-200T-CM.

Sprievodné dokumenty

Pokyny na vyplnenie dokumentov sprevádzajúcich dávku stenových panelov nie sú obsiahnuté v texte normy; zoznam je však povinný pre všetky výrobky vyrobené podľa jeho požiadaviek.

Takže v sprievodných dokumentoch sú uvedené:

• Meno a adresa výrobcu.
• Dátum vydania osvedčenia o kvalite a jeho čísla.

• Číslo položky položky.
• Kompletný zoznam značiek dizajnov v strane s uvedením počtu produktov každého typu.
• Dátum výroby výrobkov.
• Označte pevnosť betónu a jeho triedu.
• Regulačný dokument (vo všeobecnosti - GOST 11024-84, menej často - dohodnuté so zákazníkom TU).

Poznámka: pri viacvrstvových paneloch sa pre každú vrstvu uvádza trieda a stupeň pevnosti betónu.

Preprava, nakladanie

Panely sa prepravujú špeciálne vybavenými vozidlami vo vzpriamenej polohe. Pre viacvrstvové výrobky je ďalšia požiadavka: podpery sú umiestnené na strane nosnej vrstvy. Cena nedodržania požiadaviek na prepravu je vysoká pravdepodobnosť vyloženia šarže poškodených: trasenie počas prepravy spolu s obrovskou hromadou výrobkov je do značnej miery schopné ich poškodiť.

Medzi panely sú položené drevené podložky s hrúbkou nie menšou ako 3 cm Skladovanie sa uskutočňuje v rovnakých podmienkach: vertikálna alebo naklonená poloha, drevené podložky.

Pri nakladaní a vykladaní sa bežne používajú montážne slučky. Je jasné, že vykládka nie je vykonaná ručne (niekoľko ton hmoty, pamätajte?), Ale s pomocou zdvíhacieho zariadenia.

Odporúčania pre návrh izolovaných polystyrénových penových panelov

Keďže tieto výrobky sú vyrábané podľa rovnakých noriem ako všetky ostatné, budeme študovať iba kľúčové body dokumentu.

Izolácia sa nachádza medzi dvoma vrstvami železobetónu (ťažké alebo ľahké). Bunkové typy betónu sa v tomto prípade neuplatňujú: ich hlavnou funkciou je izolácia betónových výrobkov.

Vonkajšie a vnútorné vrstvy môžu byť spojené s železobetónovými hmoždinkami alebo pružnými kĺbmi vyrobenými z nehrdzavejúceho materiálu (výstuž zo sklenených vlákien alebo oceľ odolná voči korózii).

Predná strana výrobku je vybavená ochrannou a dekoratívnou vrstvou.

Zoznam riešení navrhovaných dokumentom je pomerne bežný:

1. Obkladanie obkladačiek (dlaždice alebo dlaždice z dekoratívneho betónu).

1. Vrstva dekoračnej omietky.
2. Fasádna farba.

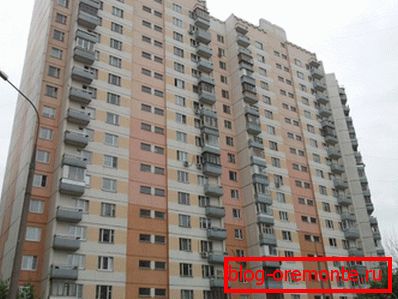

Panely sú určené pre obytné, priemyselné a verejné budovy do výšky 75 metrov, čo zodpovedá 20-25 poschodiam (v závislosti od výšky stropov).

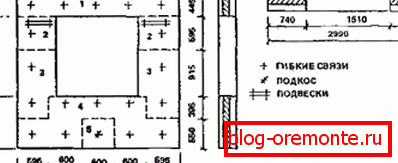

Výrobky, v ktorých sú vonkajšie a vnútorné silné vrstvy spojené pružnými mostíkmi, sú odolnejšie voči seizmickým účinkom (až 9 bodov), ale menej tepelne odolné (od -60 do + 45 ° С v rozmedzí -60 - +75 pre panely s pevnými železobetónovými kolíkmi).

Označenie sa trochu líši od označenia predtým študovaného dokumentu. Typ panelu obsahuje označenie typu spojenia medzi silnými vrstvami (f - rigid, g - flexible) a možnosťou použiť ako nosič (ložiskové produkty sú označené písmenom H).

Takže produkt ZNTSNg - trojvrstvový základný panel, ktorý môže vykonávať funkciu nosiča a je spojený pružnými spojmi.

záver

Dúfame, že nespočetné tabuľky a tituly neuspokojili čitateľskú zvedavosť. Ako obvykle, video v tomto článku mu ponúkne ďalšie informácie o predmete. Úspechy v stavebníctve!
