Miešačka betónu s núteným účinkom: typy miešačov betónu,

Betónový mixér je dôležitým prvkom pri vykonávaní akýchkoľvek stavebných prác, pretože umožňuje nielen šetriť čas a úsilie pri príprave malty, ale aj zlepšiť kvalitu betónu. Je pravda, že nie každý si môže dovoliť kúpiť takúto jednotku, pretože cena dobrých miešačov betónu je dosť vysoká. Môžete však ušetriť peniaze a urobiť to sami.

Ďalej sa pozrieme na najbežnejšie konštrukcie betónových miešadiel s núteným účinkom a podrobne zvážime, ako ich môžete urobiť sami.

Typy miešačov betónu

K dnešnému dňu nemôže robiť žiadna konštrukcia bez miešačiek betónu, pretože je fyzicky veľmi ťažké miešať maltu z cementu, piesku a sutín vlastnými rukami. Preto nie je prekvapujúce, že tento proces bol už dávno automatizovaný.

Musím povedať, že na stavbách môžete vidieť rôzne návrhy betónových miešačov.

Všetky sú však podmienene rozdelené na dva typy:

• Gravitačné pôsobenie;
• Nútená akcia.

Teraz zvážte vlastnosti každého druhu.

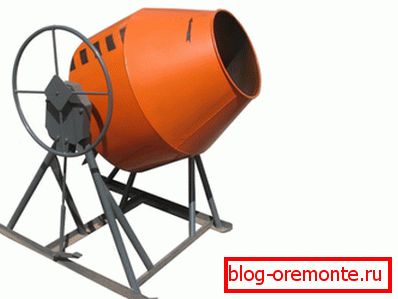

Miešačka betónu typu Gravity

Princíp fungovania gravitačného prístroja spočíva v tom, že zmes sa umiestni do špeciálneho bubna, ktorý sa otáča. V tomto prípade sa riešenie otáča spolu s ním a oddeľuje sa od stien pod gravitačnou silou. Na stenách bubna sú čepieľky, ktoré zlepšujú kvalitu šarže a tiež neumožňujú lepenie roztoku.

Tento typ míchačov betónu je dobrý, pretože môžu byť použité na miešanie nielen betónových malt, ale aj akýchkoľvek iných typov tekutých a suchých zmesí.

Miešačka betónu s núteným typom

Hlavným rozdielom tohto typu prístroja je to, že bubon v ňom zostáva stacionárny a dochádza k miešaniu vďaka otáčaniu lopatiek. Takéto miešačky betónu sa môžu použiť pri miešaní akéhokoľvek typu betónových zmesí.

Ani najsilnejší mixér tohto typu nie je schopný produkovať 0,1 až 0,45 m3 roztoku počas piatich minút práce. Okrem toho bude betón homogénnejší ako zmes vyrobená v iných typoch strojov. Výkon závisí vo veľkej miere od objemu bubna, ako aj od konštrukcie lopatiek.

Výroba betónových míchačov

Hlavné konštrukčné detaily

Naliehavý betónový mixér je vyrobený z niekoľkých základných komponentov:

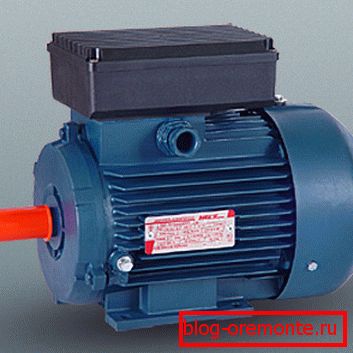

• motor;
• reduktor;
• Babička na 200 l;
• hriadeľ;
• lopatky;
• rama
• Ložiská.

Okrem toho, aby ste zbierali všetky detaily v jednej štruktúre, potrebujete nasledujúce nástroje:

• bulharská;
• vŕtačka;
• Zváracie zariadenie.

výcvik

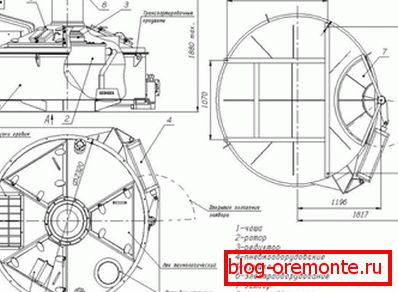

Pred začatím práce je potrebné pripraviť výkresy miešača betónu s núteným účinkom. Týmto sa práca trochu uľahčí a tiež vám umožní vyhnúť sa chybám a zmenám.

Musím povedať, že existujú rôzne návrhy takýchto jednotiek a predovšetkým sa líšia v umiestnení bubna. Môže to byť:

Výkresy betónového mixéra s núteným typom môžu byť vykonané nezávisle, keď sa pozriete na hotové konštrukcie alebo sa nájde na internete.

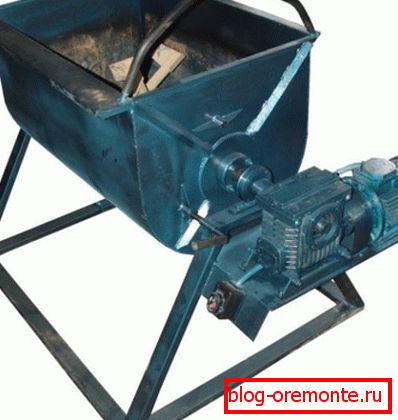

Montáž mixéra s horizontálnym usporiadaním bubna

Teraz sa pozrieme na to, ako bude nútený betónový mixér robiť s horizontálnym zásobníkom:

• Prvým krokom je zostavenie rámu, na ktoré môžete použiť kovové rohy, Najjednoduchším spôsobom je vytvoriť dva rovnaké trojuholníky. Rohy sú prepojené zváraním.

Vzhľadom k tomu, že návrh bude dosť ťažký, je na jednej strane možné zabezpečiť nápravu kolesami. V tomto prípade by mal jeden rámový trojuholník menší ako druhý. Jeho veľkosť sa volí v závislosti od polomeru kolesa.

• Ďalej na jednej strane trojuholníka je potrebné zvárať plošinu na montáž prevodovky.
• Potom sa k rámu pripevní náprava s dvoma konzolami, ktoré sú privarené ku prevodovke.

• Ďalej sa bočná stena valca odreže, aby sa nakladal bubon, a potom sa namontuje na rám, Bubon môže byť pevne pripevnený zvarením alebo otáčaním okolo osi, aby bolo možné ľahko vyložiť hotovú zmes. V tomto prípade je dizajn zložitejší, okrem toho je potrebné zabezpečiť fixáciu bubna počas prevádzky miešača.
• Ďalej v spodnej časti rámu sa vykoná plošina pre motor a jednotka je inštalovaná, Montáž motora sa najlepšie vykoná skrutkovaním.
• Potom sa čepele zvárajú na os zmiešavača, čím sa mieša roztok.
• Na konci práce by mala byť prevodovka pripojená k motoru pomocou pásu, ktorý riadi pohon., Na to musia byť kladky oboch mechanizmov umiestnené v rovnakej vertikálnej rovine.

Tip! Na výrobu rámu môžete použiť rohy starého lôžka.

Teraz je hotový betónový mixér nútenej akcie pripravený, zostáva len kontrolovať ho v práci.

Tip! Pri výrobe takého miešača betónu môžete vykonať rukoväť, ktorá umožní mechanickú otáčanie osi. Vďaka tomu bude možné použiť miešač betónu aj pri absencii elektrickej energie. Koniec koncov je oveľa jednoduchšie otáčať rukoväťou, než miesiť betónový roztok lopatou.

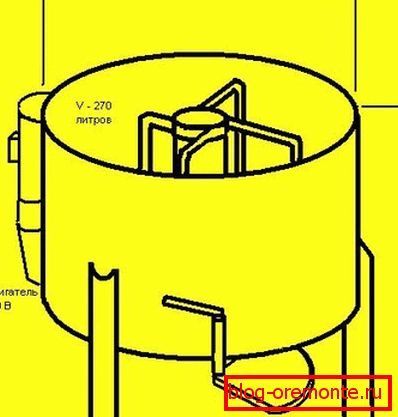

Montáž betónového miešača s vertikálnym usporiadaním bubna

Konštrukcia prístroja tohto typu sa výrazne líši od vyššie opísaného stroja.

Ak chcete vytvoriť podobný miešač s núteným betónom s vlastnými rukami, musíte vykonať nasledujúce kroky:

• Prvým krokom je rezanie dna valca a rezanie krku, aby sa vytvoril otvor pre os.
• Vedľa valca je potrebné zvárať štyri rohy na vytvorenie podpery. Spodná časť "nožičiek" posilnila prepojky, ktoré budú slúžiť ako základ pre plošinu motora a prevodovku.

• Ďalej musíte nainštalovať hriadeľ v nádrži a vykonať systém jeho pripevnenia. V dôsledku toho musí byť hriadeľ pevne pripevnený minimálne dvoma bodmi. Napríklad v hlave je možné vytvoriť ložisko, ktoré bude držať os.
• Vedľa hriadeľa je potrebné zvárať nože, ktoré zabezpečujú miešanie roztoku.
• Po tom, v dolnej časti, musíte vykonať platformu na inštaláciu zostávajúcich mechanizmov.
• Ďalším krokom je inštalácia prevodovky a motora, po ktorom sa pás kladie na svoje kladky, ktoré riadia pohon. Pri inštalácii motora je žiaduce vytvoriť systém na nastavenie napnutia remeňa.

Tip! Pri vykonávaní betónových prác je potrebné dbať nielen na miešačky betónu, ale aj na nástroje na ďalšie spracovanie materiálu. Najbežnejšou operáciou je rezanie železobetónu s diamantovými kruhmi, ako aj diamantové vŕtanie otvorov do betónu.

Tu, možno, všetky hlavné body výroby miešačky betónu. Samozrejme, že jeho produktivita nebude taká vysoká ako v prípade vopred pripravených strojov, ktoré za prvých 20 sekúnd miešajú roztok na pripravenosť asi 80 percent, ale stačí na to, aby vykonali súkromné ​​stavebné práce. Navyše je možné s ním miešať s použitím betónového roztoku so sutinami a bez hrubého plniva.

záver

Ak máte aspoň skúsenosti s kovom a zváracím strojom, je celkom možné, aby ste si vyrobili betónový mixér. Samozrejme sme zvážili len hlavné body výroby štruktúry, takže pred začatím práce by ste mali zvážiť všetky technické body na najmenší detail, alebo použiť hotové výkresy.

Výsledkom tejto práce budú významné úspory a súčasne zjednodušenie stavebného procesu. Z videa v tomto článku môžete získať viac informácií o tejto téme.
