Manuálny miešač betónu: recepty na návrh konštrukcie,

Miešanie cementovej zmesi je pomerne náročný proces, ktorý vyžaduje veľa energie. A ak nie je príležitosť kúpiť alebo prenajať konkrétny mixér a objem práce je dosť veľký, je na čase premýšľať o mechanizácii tohto procesu. Dobrou voľbou je ručný mixér na cement a povieme vám o tomto jednoduchom zariadení.

Teoretická časť

Najprv sa oboznámime s niektorými teoretickými aspektmi. To umožní lepšie pochopiť niektoré funkcie jednotky.

Prečo nepoužívajte vŕtačku

Mnoho ľudí sa pravdepodobne pýta na túto otázku. Na prvý pohľad sa zdá, že je oveľa jednoduchšie upevniť špeciálnu trysku na vŕtačku a použiť ju ako miešač.

Avšak táto metóda má určité nevýhody:

• Akékoľvek elektrické náradie nie je určené na nepretržitú prevádzku. V tomto režime sa zariadenie rýchlo rozbije. Ak pravidelne trvá prestávky, nemusíte mať čas a riešenie sa začne spojiť predčasne.
• Aby sa zmes dôkladne premiešala, musí sa pracovný nástroj neustále poháňať zo strany na stranu. Vŕtačka má slušnú váhu, takže tento postup bude mimoriadne náročný.

• Táto metóda je takmer nemožné celý roztok miešať. Na ťažko dostupných miestach zostanú komponenty nezmiešané. Výsledkom bude vážne množstvo manželstva.
• Nakoniec táto metóda spôsobí veľké množstvo postriekania.

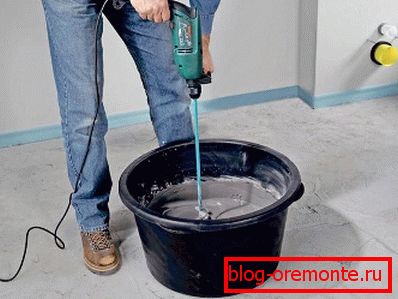

Avšak, ak hovoríme o malej časti (niekoľko vedierok), potom je lepšie použiť stavebný mixér a vedierko. Najčastejšie je však potrebné pripraviť oveľa väčšie množstvo ochucenej zmesi. Čo robiť v tejto situácii?

Len jedna cesta - používať pokročilejšie zariadenie. Ide o miešač betónu.

Pracovné zásady

Ak máte záujem o takéto zariadenie, pravdepodobne budete chcieť vedieť, ako tento zázrak funguje.

Existuje mnoho princípov práce, ale tri z nich sú aktívne používané:

• gravitačné: nádoba s roztokom je preťažená, v dôsledku toho padá na seba, čo vytvára účinok miešania. Táto metóda je vhodná pre malé objemy. Okrem toho treba poznamenať, že betón sa získava v uspokojivej kvalite.

Zaujímavé je, že táto zásada sa neuplatňuje v priemyselnom meradle.

• vibračné: nádrž je stacionárna a špeciálny mixér vyvoláva stlačenie a miešanie zmesi. V dôsledku toho sa dobre zmieša a riešenie je veľmi husté. Jedinou nevýhodou tejto metódy sú obrovské náklady na energiu, takže sa používa iba v prípadoch, keď je potrebná dokonalá kvalita zmesi (napríklad pri stavbe priehrad).
• Nútené mechanické: spomína metódu, ktorá je už popísaná pomocou vŕtania. Často sa však kombinuje s ostatnými: napríklad keď mixér pracuje v neustále sa otáčajúcej vani.

Ako miešať betón ručne alebo pomocou elektrického náradia - rozhodnete sa. Dáme vám niekoľko odporúčaní na výrobu ručného zariadenia.

Vytváranie receptov

Pokyny uvedené nižšie vám povedia, ako vytvoriť takéto zariadenie sami. Existuje veľa možností, ale považujeme za najpríjemnejšie. Je ideálny na súkromné ​​použitie, to znamená, že v krátkom čase nie sú potrebné veľké objemy.

Vyhľadávanie materiálu

Prvým krokom by mali byť vždy výpočty. Takéto opatrenie umožní dosiahnuť požadovaný výsledok bez toho, aby urobil chyby.

Takže musíte urobiť nasledovné:

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Dôležité: Posúďte stav kovu, ak je silne ovplyvnený koróziou a hrdzou, potom je nežiaduce používať ho. V opačnom prípade existuje vysoká pravdepodobnosť vzniku trhlín, ktoré prenesú tuku cez všetky snahy.

• Ak nebol nájdený kryt, bude sa musieť variť sami. Preto musíte nájsť plech vhodnej veľkosti.

• Budete tiež musieť nájsť niekoľko rúrok, kusov výstuže alebo rohy. Tieto prvky sú potrebné na vytvorenie rámca, na ktorom bude žiaduce zariadenie.
• Budete tiež potrebovať zvárací stroj. V súčasnosti sú tieto zariadenia lacné, majú malú hmotnosť a fungujú na štandardnej 220-voltovej sieti. Preto je rozumné si prenajať, alebo dokonca kúpiť.
• Nezabudnite na brúsku. Ručné pílenie kovu - skutočná ťažká práca. Zásobujte na niekoľkých diskoch, pretože tieto prvky sa rýchlo stanú zbytočnými.

Značenie a validácia

Suroviny a nástroje sú pripravené. Skôr ako začnete pracovať, musíte skontrolovať všetko a urobiť nejaké označenie.

Takže postupujte takto:

• Opäť skontrolujeme hlaveň, pretože v prípade jeho poruchy práve nepracuje ručný miešač betónu. Odporúča sa, aby ste zistili svoju silu.
• Ďalšia inšpekcia by mala byť podrobená prvkom rámu (pre prítomnosť hrdze a poškodenia, pretože bude mať veľké zaťaženie) a nástroje.

• Potom musíte označiť stred na dne valca a na jeho veku. V tejto fáze nie je možné urobiť chybu, dva body by mali byť umiestnené presne na jednej línii.
• Tiež sa vyžaduje identifikácia miesta inštalácie rámu. V závislosti od zvoleného dizajnu môžu byť odlišné.

Tip: skontrolujte tesnosť kontajnera v tomto štádiu. Za týmto účelom nalejte vodu do okraja a skontrolujte, či nedochádza k úniku.

zváranie

Teraz je čas na zodpovednejšie a komplexnejšie procesy. Pamätajte, že v tejto fáze sú náklady na chybu veľmi vysoké.

Takže musíte urobiť nasledovné:

• Vyvŕtajte otvory v strede dna a krytu. Jeho veľkosť by mala zodpovedať zamýšľanému rámcu.
• Potom privarete prírubu s hriadeľom v strede dna. Z vonkajšej strany bude musieť upevniť ložisko.
• Príruba s čepeľami musí byť pripevnená k krytu. Tieto prvky miešajú zmes počas otáčania rukoväte. Musia byť aspoň tri.
• Potom budete musieť zvárať regál. Môžete to urobiť vo forme písmena "A". Tiež nechajte na nich inštalovať kolesá, ktoré vám umožnia voľný pohyb zariadenia.

Všeobecne platí, že v tejto fáze budete musieť ukázať malú predstavivosť a umelecké zručnosti. Môžete tiež použiť hotové schémy, z ktorých je veľké množstvo. Neexistujú žiadne špeciálne pokyny týkajúce sa tvaru a umiestnenia regálov.

absolvovaní

Je čas na poslednú akord.

Cvičenie bude vyžadovať nasledovné:

• Na boku nádrže vyrežte otvory s rozmermi najmenej 35 x 35 cm, ktoré budú potrebné na zaťaženie pôvodných komponentov a naliate dokončenú zmes.
• Rez by mala byť brúska. Zároveň dávajte pozor, aby ste nepoškodili samotnú stenu.

Venujte pozornosť! Čím je disk užší, tým hustší bude konjugácia steny a poklopu.

• Vystrihnite prvok by mal byť vložený do slučky. Zvyčajne sa hodí dvere. V tomto prípade by sa otvory mali ošetriť akýmkoľvek tesniacim materiálom, aby sa zabránilo úniku.
• K časti valca, kde sú umiestnené lopatky, zvárite rukoväť. Mala by byť dlhá a čo najsilnejšia (na ňom budú pôsobiť vážne bremená).

Zlepšenie návrhu

Ak existuje túžba, potom môžete urobiť akýsi upgrade tohto dizajnu. Táto potreba vzniká, keď ide o veľké časti riešenia. Primitivne vybavenie bude vyžadovať veľa pracovných hodín.

Je tu príležitosť vyrobiť vibračný konvenčný mixér. Aby ste to urobili, je potrebné pripojiť perforátor s mechanizmom perkusie. Vykoná časovo náročnú časť práce.

Často však takéto zariadenie nie je veľmi účinné. Je to spôsobené veľmi populárnymi chybami.

Chceme, aby ste sa naučili len z chýb druhých, a preto vám ich dáme nižšie:

• Nesprávny tvar nádrže, Musí byť okrúhly, nie široký a má veľkú výšku. V ideálnom prípade by veľkosť vibrátora mala byť o niekoľko centimetrov menšia ako polomer vane.
• Plochý vibrátor, Nezabúdajte, že nemôžete napríklad použiť ako vibrátor kovový plech. Mal by mať zakrivený tvar (príklad je znázornený na obrázku nižšie).

• Príliš veľký vibrátor, Pamätajte, že menšie výkonové perforátor betónu, tým menší musí byť priemer disku. Napríklad s výkonom 1,3 kW (najobľúbenejšie ukazovateľ dnes) by mal mať disk priemer asi 25 cm.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Nesprávna poloha vibrátora, Mala by byť umiestnená presne pozdĺž stredovej osi kontajnera (inak nebude zmiešavanie jednotné). Vzdialenosť od spodnej časti by mala byť približne rovnaká ako priemer disku.

Ak dodržiavate všetky vyššie uvedené pokyny, môžete sa stať šťastným majiteľom rýchleho a lacného mixéra. S priemerným výkonom perforátora stačí na prípravu (v závislosti od objemu vane) 5-10 minút. V tomto prípade nebudete venovať veľa úsilia tejto manipulácii.

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
