Hlboký vibrátor pre betón: vlastnosti mechanických,

Je ťažké nájsť stavebné práce, kde sa nepoužíva malta, napríklad betón. Na spoluprácu s ním existujú špeciálne nástroje a nástroje, ktoré pomáhajú dosiahnuť požadovanú kvalitu. V tomto článku sa zameriavame na hlboké vibrátory používané na utesňovanie betónových roztokov vo vystužených monolitických konštrukciách, betóne a betónových výrobkoch pre prefabrikované konštrukcie.

Všeobecná teória

Získanie vysoko kvalitného betónu nie je možné bez zhutnenia zmesi, ale tiež ovplyvňuje pevnosť materiálu a trvanlivosť jeho prevádzky.

V opačnom prípade bude obsahovať veľké množstvo vzduchu, napríklad:

• v plastickej konzistencii môže parameter dosiahnuť 15%;
• v tvrdých - až 45%.

Približne sa predpokladalo, že 1% znižuje pevnosť hotového betónu na 5%. Jeho zhutnenie je nevyhnutné len na odstránenie vzduchových bublín a rovnomerné kompaktné rozloženie zložiek zmesi.

V opačnom prípade bude zachytený vzduch a hrubé kameniva spôsobiť, že materiál:

• porézny;
• s heterogénnou štruktúrou;
• krehké.

Betónový hlboký vibrátor pomôže kondenzovať zmes betónu.

Modely sú:

• interný (hlboké), keď je pracovná časť ponorená do betónovej zmesi a prenáša vibrácie cez puzdro;
• povrch (vankúšik), ktoré sa inštalujú na betónovú zmes a vibrácie sa prenášajú cez pracovnú plošinu;

• vonkajšiesú pripevnené pomocou upínacieho zariadenia priamo na debnenie a priamo prenášajú vibrácie do betónovej zmesi;
• vibroploŝadkami - stacionárne tvarovacie jednotky, ktoré sa používajú v továrňach a skládkach pre prefabrikované betónové tovary.

Postup je nasledovný:

1. Vytvorené oscilácie s malou amplitúdou sa prenášajú na častice betónového roztoku, kvôli čomu sa stáva tekutinou, čím sa zvyšuje pohyblivosť.
2. V tomto prípade sa častice začnú pohybovať, snažia sa obsadiť najstabilnejšiu pozíciu pod pôsobením gravitácie a objem betónovej zmesi sa stáva najmenšou.

Zabezpečuje to hustý betón s pevnou konštrukciou, ktorá sa nebojí vody a mrazu. Vzdušné bubliny naraz prichádzajú na povrch a tekutina sa stáva ťažkou. Dočasný stav kvapaliny umožňuje jeho rozširovanie do tvaru a zhutnenie pod vlastnou hmotnosťou.

Tip: pre dosiahnutie najlepších výsledkov je lepšie použiť vibrátory s viacerými frekvenciami (s rôznym počtom vibrácií). Aby sa nekupovali, je možné ich prenajať, čo je oveľa výnosnejšie.

Zariadenie môže mať nasledujúci typ jednotky:

• elektromechanická;
• elektromagnetické;
• pneumatické;
• hydraulické;
• Motor.

Okrem suchých komponentov je v roztoku tiež voda. Z teórie vieme, že pri spevňovaní cementu stačí v množstve približne 10% jeho hmotnosti. Avšak v tomto prípade bude nevýhodné pracovať s riešením.

Preto je voda zvyčajne v betóne viac ako je potrebné. Pri sušení sa začína vytvárať póry, čo ovplyvňuje pevnosť materiálu na horšie. V tomto ohľade jedna pečať nestačí na získanie potrebného betónu. Je tiež potrebné vypočítať pomer cement-voda, aby sa získali požadované parametre.

Tip: Použitie zmäkčovadiel v zmesi zvýši jeho pohyblivosť, zníži objem vody, čo zníži póry a zachráni spojivo (cement).

Použitie vibrátora umožňuje odstrániť prebytočnú vodu z roztoku a zmäkčovadlá znižujú samotný proces. To zaručuje, že zmes nebude stratiť kvôli dlhým vibráciám.

Tip: ak potrebujete demontovať betónové konštrukcie alebo urobiť drážky v nich, rezanie železobetónu s diamantovými kruhmi je dnes považované za jeden z najúspešnejších v tejto oblasti.

Hlboké vibrátory

Keď sa zaoberáme teóriou, budeme sa zaoberať najdôležitejším vybavením pre jeho realizáciu - hlbokým vibrátorom pre betón. Používa sa na zhutňovanie betónových riešení počas ich inštalácie.

Mechanické vibrácie produkované zariadením aktívne prispievajú k tomu, keď sú ponorené do zmesi.

Pri použití hlbokých vibrátorov v roztoku:

• zmenšenie zmrštenia;
• pokles creepov;
• zvyšuje odolnosť voči mrazu;
• je vytvorená vodotesnosť.

typy

Modely môžu byť vysokofrekvenčné a mechanicky poháňané. Cena týchto druhov je nižšia, ale ich životnosť, kvalita zhutnenia betónu a produktivita sú výrazne nižšie. Najlepšie výsledky dosahujú vibrácie s frekvenciou 10 000 - 12 000 za minútu.

Súčasne pri mechanickom zaťažení klesá rýchlosť na 9000, pri vysokom kmitočte tento počet nepresahuje 5%. Z tohto dôvodu je vhodnejšie použiť vysokofrekvenčné zariadenia.

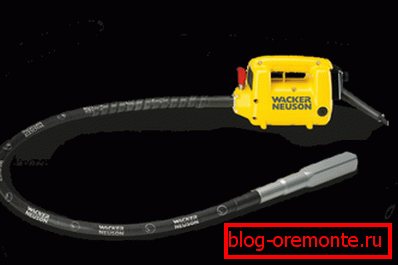

mechanický

Pohon môže pozostávať z benzínu alebo elektrického motora. V betóne sa ponorí vibrátor s vstavaným excentrom, ktorý sa dodáva s krútiacim momentom pružným hriadeľom.

Upozornenie: Mechanický vibrátor s elektromotorom sa ukázal najlepšie vo svojej práci.

Benzínový motor obmedzuje pohyblivosť a je ospravedlniteľný iba tam, kde nie je elektrická vetva. Cesta z tejto situácie môže byť súprava, ktorá zahŕňa benzínový generátor a hlboký vibrátor pre betón pod 220 voltov. Dingo, EnarAVMU (Španielsko), Imer (Taliansko) sú považované za najvhodnejšie vybavenie takého plánu. Hmotnosť motora nepresahuje 5,5 kg, čo umožňuje ľahké prenášanie na mieste stavby na ramene.

Tip: Nekupujte hlavu vibrátora pre vibrátor s priemerom väčším ako 50 mm. V opačnom prípade z dôvodu závažnosti môže jednoducho poškodiť zariadenie - narušiť závity na ohybnom hriadeli a jeho náklady sa zvyčajne rovnajú polovici alebo o niečo vyššej ako celá sada.

Na rozšírenie servisu mechanického vibrátora je potrebné vykonať údržbu pružného hriadeľa každých šesť mesiacov. Súčasne sa odporúča rozobrať a vyčistiť elektromotor. Veľmi často sa v tomto čase hromadí veľké množstvo malty a cementového mlieka. Tým je ťažké ochladiť motor, čo môže spôsobiť poškodenie.

Tip: ak je to potrebné, pokladaním základov potrebných komunikácií pomôžete diamantovým vŕtaním otvorov v betóne potrebnom pre priemer koruniek.

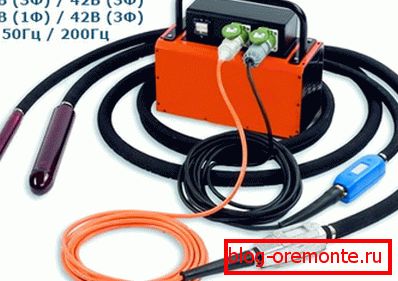

Vysoká frekvencia

V tomto prípade je dizajn trochu iný - elektromotor sa inštaluje priamo do vibračnej hlavy a je vybavený výstredníkmi. Jeho telo je vodotesné a dizajn poskytuje elektrickú izoláciu.

Napájací zdroj je bezpečné napätie 42 V s frekvenciou 200 Hz, a preto sa nazýva jeho vysokou frekvenciou. Napätie na zariadení pochádza z elektronického meniča, ktorý je napájaný 220V.

Ten je založený na elektronických súčiastkach bez použitia mechanických častí. Jeho životnosť je takmer neobmedzená. Systém ochrany proti rôznym núdzovým situáciám spôsobil, že zariadenie je absolútne bezpečné pre pripojený vibrátor a pre obsluhu. Vysokofrekvenčné zariadenia sú plne chránené pred vonkajšími vplyvmi a môžu byť použité aj v daždi.

Odlišuje sa od štandardných mechanických zariadení:

• dlhá životnosť;
• vysoký výkon;
• trvanlivosť a spoľahlivosť;
• minimálna údržba (stačí splachovať časti ponorené do betónu s tlakom vody);
• malé náklady na prevádzku.

Tip: stavebné firmy, ktoré neustále vykonávajú betonársku prácu, by mali mať na sklade jeden vibrátor.

Domáce vibrátor pre betón

Odvetvie je dnes pripravené ponúknuť zákazníkom rôzne typy zariadení na utesnenie riešenia. Ale to môže byť vykonané nezávisle, a preto existuje niekoľko spôsobov.

Používame punčoch pre domácnosť

1. Budete potrebovať zariadenia s výkonom 1,5 kW. Celý proces sa uskutoční v režime "kladivo", preto prepnite razník.
2. Príloha môže byť tá, ktorá prichádza s vrcholom, ktorý budete musieť položiť na debnenie.

Tip: použite mastný puk na dosiahnutie dobrého spojenia medzi vrcholom a debnením.

Použitie tohto domáceho vibrátora umožní rovnomernejšie rozdelenie betónovej zmesi. Účinok je samozrejme ťažko porovnateľný so skutočným profesionálnym vybavením, ale stále tam bude, takže môžete bezpečne používať takéto zariadenie na jednoduché konštrukcie.

Ak potrebujete spracovať relatívne malú hĺbku malty, použite metódu "splicing". V takom prípade na konci dýzy zvárate iný tak, aby sa celková dĺžka rovnala hĺbke spracovanej formy. Proces sa končí svojou oporou na dne posledného a jeho trvalým prešmykom. Takže môžete zvládnuť požadovanú oblasť.

vŕtačka

Vymeniť razník môže byť konvenčné vŕtacie kladivo s kapacitou 1 kW alebo viac. V takom prípade musíte najskôr začať vyrábať špeciálnu trysku, ktorá bude mať excentrický a trvanlivý nerezový hrot.

Táto inštrukcia vyzerá takto:

1. Vyzdvihnite nehrdzavejúcu oceľovú rúru s dĺžkou 400-600 mm a O 30-40 mm.

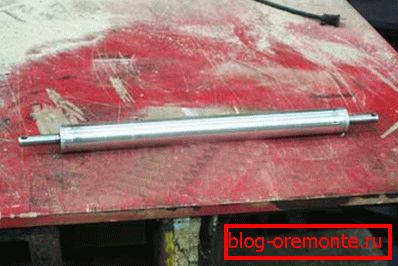

2. Vytvorte vnútorné jadro kovového kolíka O 12-15 mm. Je potrebné zvárať obdĺžnikovú dosku s šírkou 15-20 mm. Je potrebné posunúť celý mechanizmus na stranu a udržiavať vibrácie.

1. Na koniec tyče vyvŕtajte priečny priechodný otvor na upevnenie pohonu.
2. Zarovnajte vyrobené jadro s oceľovou rúrkou.

1. Zdvihnite 2 ložiská na voľné otáčanie jadra, ktoré by sa mali pevne pripevniť.
2. Získajte tyč v trubici a prilepte na ňu ložiská na oboch stranách.

Tip: vyrežte z nosa tyče, nechajte približne 5-10 mm. Nezabudnite chrániť ložiská na oboch stranách prachu a nečistôt, inak sa dizajn rýchlo zhorší. Neukladajte na ne, pretože budú niesť hlavnú záťaž.

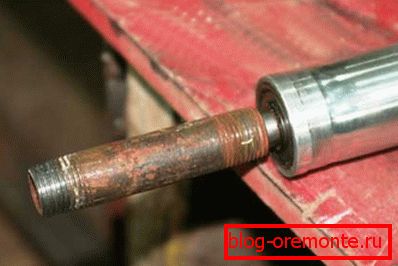

1. Posuňte pevné puzdro na druhý koniec tyče a zabezpečte plnú ochranu rotačnej dráhy.

1. Dajte rúrku na hriadeľ tak, aby na oboch stranách zostala 40-50 mm. Počas otáčania bude tyč poskytovať vibrácie, ktoré sú potrebné zo zariadenia.
2. Na jednej strane namontujte na predtým pripravenú objímku a potom ju zatlačte do otvoru v našom jadre a spojte ich.
3. Pri inštalácii puzdra stlačte ho proti ložisku a bezpečne ho ukryte.

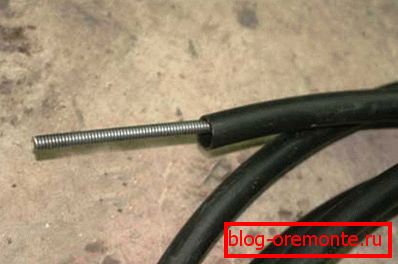

1. Utiahnite hadicu na puzdre a upevnite ju hadicovou svorkou, vytvorte ochranný kryt pre špičku.

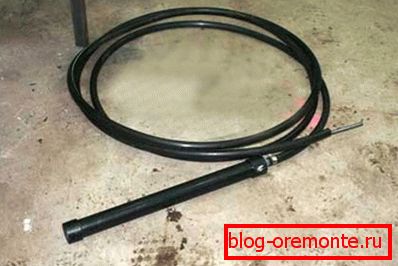

Potom je pripravený na použitie vibrátor do-it-yourself.

záver

Práca s konkrétnou zmesou si vyžaduje určité znalosti, ak chcete skončiť s vysoko kvalitným materiálom s potrebnými vlastnosťami. Na tento účel sa používajú hlboké vibrátory, ktoré uľahčujú proces a umožňujú dosiahnuť uvedené vlastnosti.

Okrem profesionálneho vybavenia, pre jednoduchú prácu, môžete si sami urobiť z improvizovaných prostriedkov. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
