Betónové vrty s krúžkami pre kanalizačné systémy

Hydraulické konštrukcie na vypúšťanie odpadových vôd sú vytvorené najmä z železobetónových krúžkov, ktoré sú pripravené na prevádzku ihneď po nákupe. V prípade potreby môžu byť tieto prvky vyrobené vlastnými rukami, potom sa cena budovy výrazne zníži. Pri samostatnej realizácii sa však intenzita práce výrazne zvyšuje.

Hlavný účel

Každá moderná štruktúra by mala obsahovať kanalizačný systém, ktorý odvádza kanály a presmeruje ich von do špeciálnej studne pomocou siete potrubí. Železobetón je najčastejšie hlavným materiálom pre takéto nádrže, najmä pokiaľ ide o vonkajšie systémy. V jednom systéme môže byť niekoľko uzlov naraz.

Kumulatívna konštrukcia

Najväčšie bane majú podobné zariadenia, pretože ich úlohou je uložiť všetky odtoky. Inštalácia betónových studní tohto typu zahŕňa inštaláciu niekoľkých krúžkov. Počet roliek za určité časové obdobie bude závisieť od danej hĺbky.

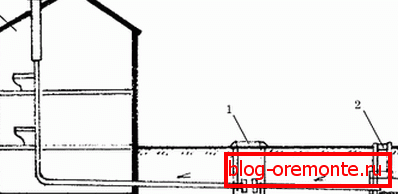

Filtračné komory

Najprv sa odlišujú od predchádzajúcich analógov menším objemom, čo znamená, že môžu byť usporiadané z prvkov iného priemeru. Hlavným účelom dobre - oneskorenie pevných nečistôt, ktoré spadajú do kanalizácie spolu s kvapalinou. Vďaka týmto návrhom je možné niekoľkokrát zredukovať počet popáleninových operácií.

Zobrazenie oddielov

Kanalizačné zariadenia tohto typu sú vyrobené z prstencov najmenšej veľkosti, pretože sa vyžadujú priamo na kontrolu a údržbu určitých komponentov systému. Pracovná komora je nevyhnutne vybavená rebríkmi alebo špeciálnymi konzolami na stúpanie a výstup.

Výrobné prvky

Pred začatím samostatnej tvorby železobetónových krúžkov sa odporúča oboznámiť sa s bodmi SNiP 2.03.01-84, kde sú špecifikované základné body týkajúce sa liatia. Normy stanovujú množstvo požiadaviek na návrh konštrukcií na báze zmesí rôznych typov.

Požadované príslušenstvo

Proces výroby železobetónových prvkov sa musí uskutočňovať na veľkom a priestrannom mieste, inak dodávka betónu a pohyb hotových výrobkov môžu spôsobiť ťažkosti.

Nástroje a príslušenstvo prvej nevyhnutnosti zahŕňajú nasledujúce položky a štruktúry.

• Kovový žľab na miešanie roztoku alebo špeciálny miešač betónu, ktorý umožňuje nielen urýchliť proces, ale aj zlepšiť kvalitu riešenia.
• Formy na vytváranie krúžkov, vyrobené zo spoľahlivého materiálu, ktorý je schopný zadržať zmes.
• Vibračné zariadenie, ktoré poskytuje možnosť kompaktného zloženia betónu v polotovaroch.
• Vystužený rám z oceľových tyčí o hrúbke 10-12 mm. Pre vertikálne regály môžete použiť odolnejšie prvky.
• Zváračský stroj bude potrebný na pripojenie fragmentov formulára.

Dopĺňať! Nie je zbytočné získať zdvíhacie zariadenie, pretože hmotnosť vyrobených prvkov môže byť veľmi vysoká. Je však dosť realistické presunúť drobné predmety do brigády niekoľkých ľudí.

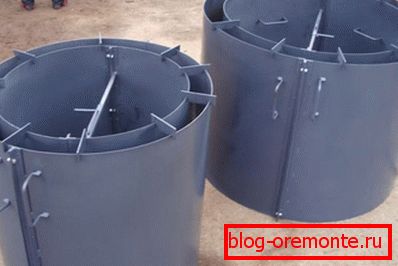

Vytváranie formulárov

Kovové sudy vhodnej veľkosti sa vyberú pre budúce zber. Namiesto toho môžete použiť rúry alebo kanály s príslušným priemerom. Ak nemôžete nájsť hotový výrobok, formuláre sú vyrobené z jednotlivých plechov.

Získané krúžky sú navzájom spojené pomocou oceľových dosiek z dolnej a hornej strany. Upevnenie je lepšie v prípade zváracieho stroja, avšak v prípade potreby môžu byť debniace steny súčasne skrutkované. Hotové konštrukcie by mali byť inštalované striktne horizontálne.

Vypočítajte množstvo roztoku

Po vytvorení polotovarov potrebujete vedieť, koľko základného materiálu potrebujete na vytvorenie jedného krúžku. Objem betónu pre prvky studní v skutočnosti nie je tak ťažké nájsť, ale začiatočníci majú často problémy v tejto fáze.

Preto je nižšie podrobná kalkulačná inštrukcia pre krúžok s priemerom -150, hrúbkou 10 a výškou 100 cm.

1. Najprv musíte zistiť priemerný priemer prvku a preložiť výsledok do meračov: 150 + 10 = 160 cm alebo 1,6 m.
2. Далее находится длина окружности в средней ее части, для чего полученное число в предыдущем пункте умножается на число ?: 1,6×3,14=5,44 м.
3. Теперь можно определить, сколько смеси потребуется при проведении работ по заливке: 5,44×0,10×1=0,544 куба.

POZOR! Vyššie uvedený bol približný objem betónových studní KCD 15, ktoré sa aktívne používajú v kanalizačných systémoch. Pre súkromné ​​domy je možné vytvoriť menej rozmerové prvky.

Príprava vystuženia

Najprv sú prstence vyrobené z kovových tyčí. Tyče výstuže s hrúbkou 10 mm sú ohnuté a upevnené v jednej polohe zváraním. Získané kruhy sú pripevnené k vertikálnym stĺpikom, ktorých dĺžka by mala zodpovedať výške výrobku.

Príprava pracovnej zmesi

При создании железобетонной продукции такого типа используются чаще всего составы от M200 и выше. В процессе приготовления обычно используется цемент M400 или M500. Ниже приведена таблица с пропорциями основных компонентов для применяемых марок бетона.

Venujte pozornosť! Množstvo vody je určené hmotnosťou spojiva. K tejto zmesi sa pridá 0,5 kg celkovej hmotnosti cementu. V závislosti od pracovných podmienok môže byť objem kvapalného komponentu mierne zvýšený alebo znížený.

Výrobný proces

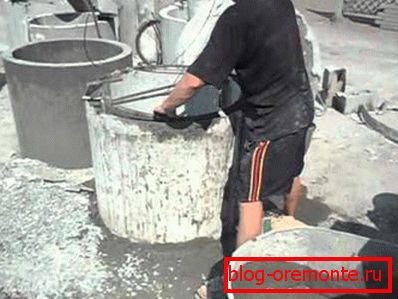

1. Bezprostredne pred nalievaním sa hotová výstužná klietka inštaluje v domácej podobe. Medzi ním a stenami zaobleného debnenia by mal zostať približne rovnaký priestor.
2. Betónová zmes sa naleje do malých vrstiev od 20 do 25 cm, z ktorých každá prechádza stlačením kovovým kolíkom. Z tohto dôvodu je možné odstrániť vzduch z roztoku
3. Po konečnom odlievaní sa povrch starostlivo vyrovná pomocou kovovej alebo drevenej dosky, ktorá je vhodná pre šírku. Potom sa vibračné zariadenie zapne.
4. Po niekoľkých dňoch môže byť formulár v prípade potreby odstránený. Hotové výrobky by mali stáť 28 dní, kým betón nedosiahne maximálnu pevnosť.

Varovanie! Ak sa výroba prvkov pre studne uskutočňuje vo voľnom priestranstve, potom by mali byť formy uzatvorené špeciálnymi uzávermi na ochranu čerstvého roztoku pred zrážaním.

Montáž hotových výrobkov

Po vytvrdnutí vlastných prvkov môžete pokračovať v inštalácii. Počas práce by sa mala venovať osobitná pozornosť bezpečnosti, pretože hmotnosť hotového výrobku je dostatočne veľká. Vyvarujte sa situáciám, ktoré môžu viesť k zraneniu.

Prípravné činnosti

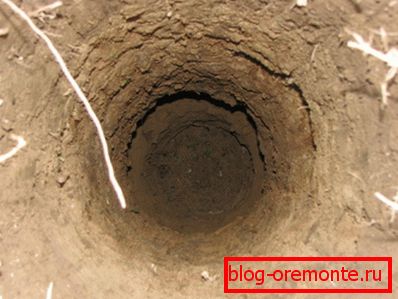

Bezprostredne pred inštaláciou krúžkov je potrebné vykonať predbežné práce. V prvom rade je potrebné pripraviť priepasť zodpovedajúcu veľkosti základných prvkov. Hĺbka ponorenia závisí od počtu ľudí žijúcich v obytnej štruktúre.

Mali by ste tiež pripraviť výrobky, na ktoré budú dodávané rúry. Na tento účel sa vykonáva diamantové vŕtanie otvorov v betóne. Najčastejšie sa táto operácia podrobí druhému krúžku zhora, pretože hĺbka kladenia potrubia spravidla presahuje jeden meter.

Okrem toho môže byť potrebné odstrániť určitý segment produktu, aby sa vykonali inštalačné práce. V tomto prípade je železobetón rezaný diamantovými kruhmi, čím sa otvárajú nové možnosti.

Implementácia základných operácií

Vzhľadom na vysokú hmotnosť výrobkov sa odporúča používať ťažké stroje, ale domáce výrobky môžu byť vyrobené na špeciálnu veľkosť, aby ste sa mohli spojiť s tímom 6-8 ľudí.

Železobetónové prvky s hmotnosťou do 500 kg sú celkom realistické na zníženie.

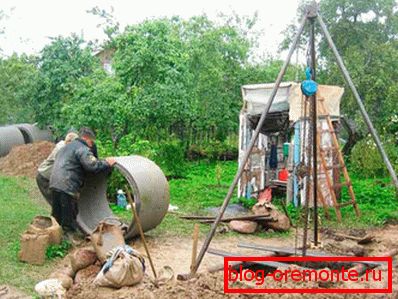

1. Prvý krúžok je viazaný navijakom zo štyroch strán, takže klesanie sa vykonáva rovnomerne, Potom sa presunie na položené dosky a potom sa položí na dno jamy.
2. Uistite sa, že prvok je vodorovný, pokračujte inštaláciou zostávajúcich produktov., Mal by brať do úvahy umiestnenie prstencov pripravených pre potrubia.

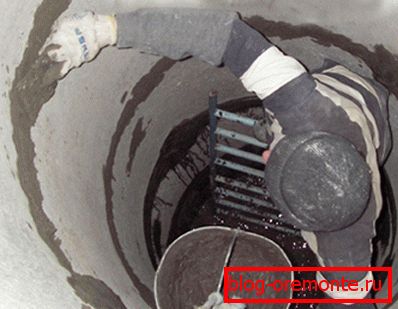

3. Po položení všetkých železobetónových prvkov postupujte do tesnení spojov, V priebehu práce sa používa cementovo-piesková malta, ktorej technické požiadavky sa odrážajú v odsekoch GOST 28013-89.
4. Teraz musíte premýšľať o tom, ako konkrétne spodok studne, Na tento účel pripravte riešenie pre jeden z vyššie uvedených receptov. Hrúbka vrstvy by nemala byť menšia ako 10 cm.
5. V poslednej fáze sú bočné povrchy vodotesné asfaltovým tmelom na ochranu konštrukcie pred negatívnymi nárazmi zvonku.

Ako záver

Predložená metóda výroby prvkov na vytváranie kanalizačných vrtov je považovaná za najlacnejšiu z finančného hľadiska, ale vyžaduje si vážne náklady na prácu. Ak je na to individuálny vývojár pripravený, môže sa bezpečne dostať do práce.

Videá v tomto článku vám pomôžu získať vizuálnu lekciu.
