Betónovanie: rôzne metódy, pravidlá kladenia
В настоящее время производится бетонирование по SNiP 9.03.01-87 по несущим ограждениям и конструкциям, который заменил собой все ранее существующие СНиПы по этому виду строительно-монтажных работ. В данном случае речь пойдёт не о сборных, а о монолитных конструкциях, изготавливаемых непосредственно на стройплощадке, причём это возможно выполнить в любое время года и даже при любых погодных условиях.
Teraz uvažujeme o základných spôsoboch kladenia betónu a my vám ukážeme aj tematické video v tomto článku.
metódy
Poznámka. SNiP 9.03.01-87 sa používa pri stavbe budov a konštrukcií na usporiadanie betónových a železobetónových monolitických konštrukcií. Toto platí pre obzvlášť ťažký, ťažký a porézny (ľahký) betón, ako aj pre zmesy odolné proti zásadám a žiaruvzdorným zmesiam pri striekaní a podvodných prácach.
Gosstroy ZSSR | SNiP 9.03.01-87 | Zrušil SNiPs ICS |
Ložiskové a uzatváracie konštrukcie | III-15-76 | |
383-67 | ||
III-16-80 | ||
420-71 | ||
III-18-75 | ||
III-17-78 | ||
III-18-76 | ||
393-78 |
výmena
Všeobecné pravidlá kladenia betónu
Podľa SNiP 3.01.01-85 * (namiesto SNiP III-I-76, SN 47-74 a CH 370-78) musíte pred začatím práce s betónom získať povolenie, usporiadať podmienky vstupu na miesto a poskytnúť predmetu potrebné vybavenie a materiálov. Ak sa výroba všetkých to týkal inžinierov, technológov a majstrov, potom na domáce stavby budete musieť urobiť sami.
To naznačuje, že okrem prípravy cementu, piesku, drveného kameňa a výstuže, ako aj výkopových nástrojov a miešačov betónu je potrebné pripraviť základy na zemi - plošinu alebo výkop pre základy.
Budete musieť odstrániť všetky nečistoty zo staveniska vlastnými rukami a tiež vyradiť stromy a kríky, ktoré rastú tam, ktoré sa nachádzajú priamo v budove alebo za ním, ale v bezprostrednej blízkosti, ktoré zasahujú do práce alebo dopravy.
Tiež je potrebné pripraviť hlbokú plošinu pre základy dosiek (často používané pre garáže) alebo vykopať zákop na základovú lištu podľa plánovanej konštrukcie budovy. Hĺbka pásky je daná charakteristikami pôdy (húževnatosť, bez trhania atď.), Rovnako ako hmotnosť hornej konštrukcie, šírka pásky závisí od šírky základne alebo steny a v skutočnosti to bude rýchlosť spotreby betónu počas betónovania.
Na ukladanie betónového podkladu je v každom prípade potrebné debnenie, a doma je vyrobená buď z hotových štítov, alebo z dosiek, ktoré sa upevňujú rôznymi podperami a svorkami. Navyše, monolitické štruktúry sú spravidla posilnené - doma.
Na tento účel sa zvyčajne používa hladká a / alebo reliéfna výstuž s prierezom 8-14 mm. Takže po dobu 5 metrov3 konvenčné (nešpeciálne) monolitické štruktúry budú vyžadovať tonu výstuže a nižšie uvádzame tabuľku hmotnosti:
Oceľová tyč s pravidelným profilom (mm) | Hmotnosť je dlhá 1 m (kg) | Formovanie v 1 ton výstuže (m) |
8 | 0,395 | 2531 |
10 | 0,617 | 1620 |
12 | 0,888 | 1126 |
14 | 1,21 | 826 |
Poznámka. Výpočty berú do úvahy hmotnosť celého rámu, to znamená horizontálne i vertikálne tyče.
Pre nízkonákladovú konštrukciu predpisy betonáže zvyčajne zabezpečujú riešenie triedy B22.5 alebo B25 (M300 a M350), ale navyše existuje aj zmes obilia, takže jemné zrnité roztoky nie sú vhodné na nalievanie základov. Preto čím vyššia je trieda betónu, tým väčšia bude agregovaná frakcia.
Bez ohľadu na to, kde je betónová zmes pripravená (v automixe, v miešačke na betón alebo v žľabe s lopatou), doporučuje sa najprv miešanie cementu, aby sa získalo jednotné mlieko. Potom pridajte požadované množstvo piesku a po dôkladnom premiešaní sa obrat dosiahne zrnitým agregátom. Ak sledujete túto postupnosť, silové vlastnosti betónu sa zvyšujú takmer trikrát.
Bez ohľadu na to, kedy dochádza k betonáži - na jeseň, na jar, v zime alebo v lete - v každom prípade inštalácia vyžaduje zhutnenie a to je najčastejšie spôsob vibrácie s ponorným klubom. Na tento účel sa najčastejšie používajú elektrické vibrátory, ale môžu pracovať aj z batérií, motorov nafty alebo karburátorov - princíp zostáva rovnaký - amplitúda oscilácie hrotov vzniká pomocou ohybného hriadeľa, ktorý je v skutočnosti poháňaný týmto motorom.
Existujú aj iné spôsoby utesnenia čerstvej zmesi - to je vibračná doska (podbíjanie) a vysávanie, čo už možno pripísať špeciálnym metódam kladenia zmesi. Avšak ktorákoľvek z týchto metód slúži na rovnaký účel - odstránenie pórov (pórov), ktoré zostávajú po odparení vlhkosti z roztoku.
Pracovné švy
Pri inštalácii veľkých objektov je takmer nikdy nemožné robiť monolitické prvky úplne monolitické, to znamená z jedného kusu, pretože nie je vždy možné dokončiť inštaláciu malty. V takýchto prípadoch sa deje nasledovne: jedna časť zmesi nastáva a začne proces vytvrdzovania a druhá časť, ktorá sa k nemu pripojí, nemá dostatočnú priľnavosť, preto je zariadenie na betónovanie za studena najslabším bodom konštrukcie.
Pri inštalácii rôznych inžinierskych stavieb komplexnej povahy, ako sú stĺpy, oblúky alebo klenby, je usporiadanie pracovných spojov počas betonovania možné len na tých miestach, ktoré sa predpokladajú vopred plánovaným projektom. Toto sa vykonáva, aby sa zabezpečilo, že mechanické zaťaženie v takýchto miestach je minimálne, to znamená, že smer švu by mal byť v kolmej polohe vzhľadom k osi betónovej konštrukcie.
Špeciálne metódy
- Táto metóda spočíva v tom, že sa z už zhutneného betónu odstraňuje až 10% -25% zablokovanej vody pomocou vákuových štítov, čo zlepšuje dva ukazovatele naraz, Po prvé, urýchľuje vytvrdzovanie zmesi (menej času sa stráca pri odparení vlhkosti v roztoku) a po druhé zvyšuje hustotu monolitu, pretože dochádza ku zmrašťovaniu (póry sú blízko).
- V prípadoch, keď nie je možné vykonať práce na odvádzaní vody zo stavby (mostíkové stĺpy, priehrady), sa používa podvodný betón a najčastejšie je to metóda VPT - vertikálny pohyb potrubia, Podstata tejto metódy je nasledovná - základy prefabrikovaných železobetónových konštrukcií sa položia na dno nádrže a na ne, potrubie pozostávajúce z úsekov padá takmer zvislo. Spodná časť je vybavená ventilom, ktorý je ovládaný obsluhou zhora (aby nedošlo k získaniu vody) a v hornej časti je nainštalovaný lievik na príjem betónu.
- Roztok tečie do potrubia, až kým sa úplne nenaplní, a potom sa ventil otvorí a zmes zaplní debnenie pod tlakom a stúpne nad okraj spodnej časti rúry (výška zdvihu závisí od výšky vodného stĺpca), Rúrka sa postupne zdvíha, odoberá prebytočné úseky zhora a tak ďalej, až kým nie je položený dostatočný objem monolitu.
- Existuje aj betonáž pod vodou s použitím metódy BP - metóda vzostupného riešenia, kde sa používa pokročilý plášť kameňa, na územie oplotené debnením, V tomto náčrte sa spúšťajú oceľové rúrky, ktorými je zmes podávaná pod tlakom, avšak tu prebiehajú rovnaké procesy ako v procese VPT.

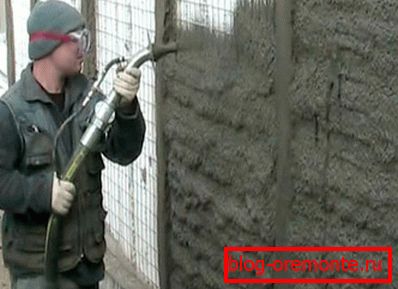

Пояснение. Понятие «торкретирование» происходит от существительного «торкрет», что означает цементно-песочную смесь.
- Táto metóda sa najčastejšie používa na spevnenie tenkých homogénnych štruktúr (kopule, oblúky, klenby), ako aj na odstránenie rôznych mechanických defektov a na monolitické švy. Торкрет наносится на поверхность с помощью сжатого воздуха и специального оборудования - частицы смеси развивают скорость до 100м в секунду, что делает покрытие достаточно плотным. Недостаток данного метода состоит в том, что часть материала не удерживается на поверхности - просто отскакивает от неё, поэтому, такие потери называют «отскоком».
Betónovanie v zime

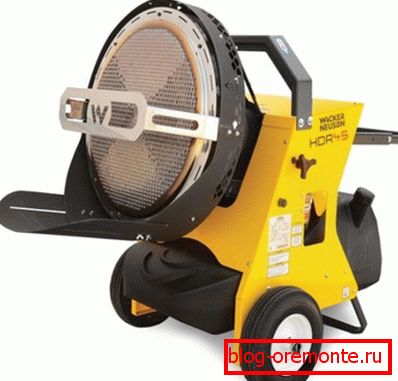

Na splnenie termínov stanovených projektom sa betónovanie uskutočňuje v chladnej sezóne, tj v tomto prípade máme na mysli proces, ktorý sa uskutočňuje pri teplotách vzduchu od -5 ° C do -50 ° C pomocou umelého vykurovania. Jedným zo spôsobov je ohrievanie betónu pomocou infračerveného ohrievača - metóda je celkom pohodlná, najmä preto, že v procese nemusíte odstraňovať debnenie - štíty nie sú prekážkou IR žiarenia.
Aj pri studených použitiach sa používajú elektrické termomaty, ktoré jednoducho pokrývajú celý monolit po dobu 3-4 dní. Takéto vykurovanie je však obmedzené, pretože je vhodné len pre horizontálne konštrukcie.
Na ohrev stien je veľmi vhodné použiť teplé debnenie, kde sú vykurovacie telesá umiestnené priamo na doskách a v prípade ich poruchy sa ľahko demontujú na výmenu. Napriek všetkým komfortom vykurovacieho debnenia má významný problém - je to jeho vysoká cena.
Pre vertikálne konštrukcie je zmes tiež zahrievaná elektródami, ktoré sú vyrobené z výstuže s hrúbkou 8 mm až 14 mm. Sú vertikálne prilepené do roztoku vo vzdialenosti 80-100 cm od seba a slúžia ako anódy. Zahreje sa na úkor zablokovanej vody, ktorá je obsiahnutá v betóne. Metóda je vhodná, ale pomerne drahá, pretože vyžaduje veľkú spotrebu energie.
Najčastejšie pre elektrické vykurovanie betónu sa používa vinylový plášť PNSV (oceľový vykurovací drôt), ktorý je položený do vnútra liatej štruktúry. Napájanie je dodávané pomocou stupňovitého transformátora a doma sa používa ako zváračka.
záver
Akékoľvek betónovanie územia, architektonické štruktúry a ďalšie štruktúry má vždy svoje vlastné zvláštnosti, v závislosti od vonkajších faktorov a podmienok budúcich prevádzkových záťaží. Pre každú z týchto metód však existujú určité pravidlá upravované štátnymi normami a stavebnými predpismi a nariadeniami, ktoré umožňujú vytvoriť pevný monolit pre dlhodobé používanie.
