Betónová podložka: ciele a metódy výstavby
Prečo sa pod základom umiestni betónový vankúš? V akých prípadoch je jeho použitie opodstatnené? Aké značky betónu môžem použiť? Je potrebné vystuženie? Pokúsme sa nájsť odpovede na tento zoznam otázok.
O terminológii
Po prvé, oddelíme mušky od kotlíkov.
To, čo sa obyčajne nazýva vankúš, nie je vždy v súlade s platnými regulačnými dokumentmi.

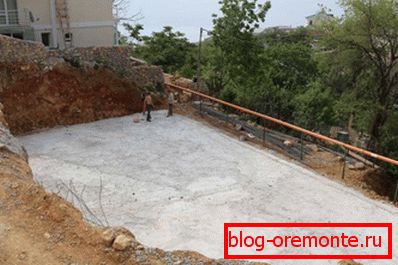

- Vrstva nízkokvalitného betónu, ktorý chráni monolitický podklad pred únikom cementového mlieka do pôdy v štádiu liatia a agresívnymi účinkami pôdy a podzemnej vody v budúcnosti, sa nazýva betónová príprava.
Navyše: betónová príprava je často jednou zo spodných vrstiev koláča betónovej podlahy pozdĺž zeme. V tomto prípade slúži na rovnomerné rozloženie zaťaženia na izoláciu: betón ho chráni pred nerovnomerným tlakom zhora pri rôznej hustote alebo nerovnomernom zmrštení pôdy.

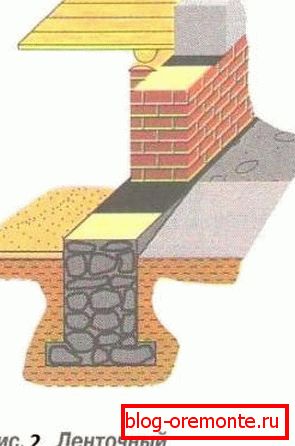

- V skutočnosti je potrebná vankúš na rozdelenie tlaku na zem nad jeho väčšiu plochu a na zabránenie deformácii prefabrikovaných podkladov.
ciele
Ak je situácia s cieľmi konkrétnej prípravy celkom jasná, potom by mal byť účel budovania vankúša trochu objasnený. V skutočnosti sú podrobne opísané v ustanovení 2.195 príručky pre návrh základov, ktorá je prílohou SNiP 2.02.01-83. Podľa dokumentu by nemali byť použité prefabrikované základy obdĺžnikových dosiek:
| odporúčanie | zdôvodnenie |
| Na voľných pieskoch | Nerovnomerné zmršťovanie pôdy s nízkou nosnosťou môže viesť k deformácii základov budovy |
| Na silných pôdach | Deformácia môže byť spôsobená mrazom alebo zvlhčením pôdy, keď je mokré. |
| Na pôde s variabilnou stlačiteľnosťou | S rovnakou špecifickou záťažou bude základové zmršťovanie nerovnomerné |
| V seizmicky nebezpečných oblastiach so seizmicitou 7 alebo viac bodov | Pri vlniacich sa vibráciách na zemi, šírenie seizmickej vlny v neprítomnosti tuhej základne vedie k zničeniu |
A tu je vankúš? A tu je, kde: prefabrikovaný základ na betónovom podložke dostatočnej pevnosti bude mať všetky vlastnosti monolitické.
Najmä je potrebné stanoviť situáciu, keď je airbag potrebný na rozdelenie tlaku na pôdu s nízkou nosnosťou. V tomto prípade základňa nemusí byť nevyhnutne monolitická: základné dosky FL sú navrhnuté špeciálne na vykonávanie tejto funkcie.
Dôležitý bod: vertikálne švy prefabrikovaných podkladov (vrátane medzi platňami FL a blokmi FBS) sa vykonávajú striktne pomocou bandáže. Umiestnenie dvoch alebo viacerých švíkov na rovnakú vertikálnu rovinu je priama cesta k vzniku trhlín v stenách.
Строительство
výcvik
Pokyny pre konštrukciu betónovej prípravy na podkladovú alebo dokončovacie stierky viac ako jednoduché.
- Spodok jamy alebo výkopu je vyrovnaný a utláčaný čo najviac.
- Na pôdy so stredne vysokou hustotou a pôdy, ktorá sa odťahuje, sa vykoná ložisko piesku s hrúbkou približne 10 cm., Piesok sa rozleje veľkým množstvom vody na maximálne zmrštenie. Na hustých piesočnatých a piesočnatých pôdach nie je potrebná posteľná bielizeň; na skalnatom teréne, zo zrejmých dôvodov, samotný vankúš nie je potrebný.
- Vrstva hydroizolácie je rozložená na posteľnej bielizni (spravidla pás hustého polyetylénu s prekrytím 10 cm).
- Pri hydroizolácii je betónová vrstva usporiadaná (bez vystuženia) hrúbky 100 mm, Minimálna prípustná, podľa SP 50-101-2004, betónová pevnosť - M50. Zvyčajne sa používa M100, cena ktorej kocky je dokonca o niečo nižšia v dôsledku použitia hrubého kameniva (s pevnosťou M50 sa vyrábajú iba roztoky).
Pri samostatnej príprave betónovej zmesi môžete použiť tabuľku pomerov:
| Označenie pevnosti | M400 cement: piesok: drvený kameň |
| M100 | 1 : 4,6 : 7 |
| M150 | 1 : 3,5 : 5,7 |
| M200 | 1 : 2,8 : 4,8 |
| M300 | 1 : 1,9 : 3,7 |
- Ďalšie práce pokračujú asi týždeň po tom, ako bol betón nastavený na minimálnu pevnosť.
vankúš

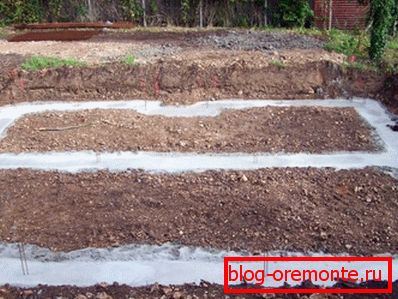

Ako sú železobetónové vankúše konštruované pre základy prefabrikovaných pásov?
kalkulácie
Mal by byť založený na ďalších údajoch - nosnosti pôdy a hmotnosti na meter múru. Predpokladajme, že jeden meter steny váži 7 ton a nosnosť pôdy je 1 kgf / cm2. Potom by plocha na meter vankúša mala byť rovná 7000/1 = 7000 cm2; šírka 7000/100 = 70 cm.
Poznámka: nekruhové a zlomkové hodnoty sú zaokrúhlené na násobok 10 centimetrov. Zásoba na únosnosti sa nikdy neskončí.
Hrúbka vankúša je zvyčajne 300 - 400 mm.
zosilnenie

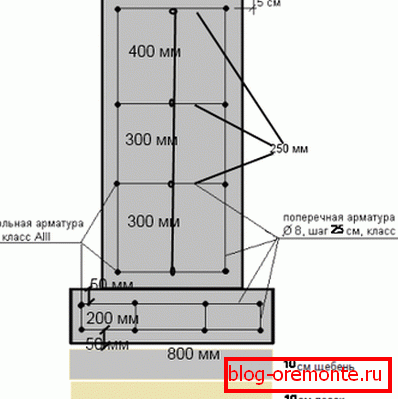

Je vyrobená z výstužných tyčí s hrúbkou 12 mm. Očná bunka - 200 mm. Výstužná klietka je dvojvrstvová; siete by mali byť približne 50 mm od povrchu monolitu.
Для крепления стержней используется отожженная вязальная проволока. zosilnenie нигде не должно выходить на поверхность.
lôžkoviny
Na odhaľovanie pôdy a v tomto prípade sa dôrazne odporúča naliať dno výkopu pieskom alebo štrkom. Ako zabezpečiť zmrašťovanie piesku - už vieme; najjednoduchšie manipulácia s trosky môže byť vytvorená vlastnými rukami z kusu guľatiny s rukoväťou nalepenou na ňom.
Hrúbka podstielky - 10 - 15 cm.
vyplniť
A v tomto prípade je lepšie položiť na posteľ vrstvu polyetylénu, ktorá zabraňuje odtoku cementového mlieka. Potom sa vankúš nalieva s dvoma vrstvami s povinným zostrihom každej vrstvy.
Počas prerušenia práce sa nalije nová sekcia pred nastavením predtým naplnenou alebo po dosiahnutí pevnosti najmenej 1,5 MPa (čo zhruba zodpovedá 3-4 dňom od okamihu pokládky pri teplote 20 ° C).
záver
Dúfame, že naše odporúčania pomôžu čitateľovi v samostatnej konštrukcii. Ako obvykle, video v tomto článku mu ponúkne ďalšie predmety. Veľa šťastia!
