Bednenie na betón: hlavné charakteristiky, konštrukčné prvky

Začali ste budovať a plánujete robiť nejaké konkrétne štruktúry vlastnými rukami? V takomto prípade nemôžete robiť bez riadne vyrobeného debnenia. Povieme o tejto štruktúre a ako ju urobiť sami v tomto článku.

Betónové debnenie

Kľúčové vlastnosti

Vo foto - príprave na výstavbu bazénu

Betónové debnenie je prefabrikovaná konštrukcia zo špeciálnych alebo šrotovných materiálov, určená na vyplnenie roztoku a tvorbu jedného alebo viacerých výrobkov z betónu. Základom tejto budovy sú tvarovacie prvky, ktoré sa udržiavajú v správnej polohe pomocou špeciálnych podperiek alebo spojovacích prvkov.

Dôležité: Vedeli ste, že začiatok používania debnenia sa datuje do obdobia starovekého Egypta? Existuje teória, že bloky na stavbu pyramíd neboli vytesané z kameňa, ale boli odliate z rôznych geopolymérnych betónov do špeciálnych skladateľných foriem.

V dlhodobej histórii stavebnej cementovej malty bol vyvinutý veľký počet rôznych debniacich systémov. Ale napriek rôznym modifikáciám všetky tieto štruktúry viac či menej efektívne vykonávajú funkciu skládateľných foriem.

Na fotografii je vymeniteľný (skladateľný) dizajn s riešením vo fáze vytvrdzovania

Montáž sa vykonáva priamo na stavenisku. Na konci betónovania sa forma rozobratá.

Ak boli počas montáže použité špeciálne komponenty, nechajú sa na neskoršie použitie. Ak bol formulár zozbieraný z improvizovaných prostriedkov, ktorých cena je nízka, po demontáži komponentov možno likvidovať ako stavebný odpad.

Pri konštrukcii niektorých objektov sa používa fixné debnenie, ktoré sa na konci betonáže nerozoberá, ale používa sa spolu s hlavným stavebným prvkom.

Požiadavky na sklápacie debniace systémy

Bednenie na penový betón alebo hustejšie a ťažšie riešenie musí spĺňať množstvo požiadaviek, ktoré upravujú parametre pevnosti, stabilitu polohy v priestore a presnosť geometrických štandardných veľkostí.

Dokončený výsledok po odstránení debnenia na schodoch z betónu

Je dôležité si uvedomiť, že kvalita montáže formy bude závisieť nielen od toho, ako bude pripravená betónová konštrukcia zodpovedať konštrukčným parametrom, ale aj od toho, akú povrchovú štruktúru liateho betónu bude. Preto je dôležité profesionálne pristupovať k príprave materiálu na inštaláciu prefabrikovaných foriem.

Výroba debnenia pre betónové výrobky a monolitické betónové konštrukcie sa riadi GOST 52085-2003.

Typy debniacich systémov a ich klasifikácia

Vo foto - príprave na monolitické betónovanie stien.

Bedňu pre rebrík betónu, ako aj formu na odlievanie iných konštrukčných prvkov, sú klasifikované podľa rôznych charakteristík a parametrov:

  1. Odnímateľné a neodstrániteľné úpravy sa líšia podľa parametrov skladania.

Zmeny vymeniteľného typu sa stali rozšírenými, a to tak v stavebníctve, ako aj pri výstavbe nízkonákladových bytových zariadení. Neodmysliteľné úpravy sa zvyčajne používajú pri výstavbe veľkých priemyselných zariadení, kde následne vykonávajú ochranné funkcie.

  1. V súlade s účelom je debnenie rozdelené na formy na odlievanie stien, podláh, stĺpov, výťahových šácht, základov atď.
  2. Podľa použitých materiálov môžu byť debniace systémy drevo, kov a polymér.
  • Najbežnejšie v jednotlivých stavbách dostali drevené debnenie.
V foto - nalievanie betónu do dreveného debnenia s vystužením vložené

Takéto konštrukcie môžu byť postavené ako s využitím špeciálne zakúpených pre túto laminovanú preglejku, tak aj zo starých nechcených dosiek.

Spravidla sú všetky drevené konštrukcie odnímateľné, pretože ak je drevo ponechané na už odlievaných konštrukčných prvkoch, hniloba začne časom a drevo sa zrúti.

Kovová forma na odlievanie typických betónových konštrukcií
  • Kovové debnenie môže byť odnímateľné aj neoddeliteľné, Takéto konštrukcie sú vyrobené z kovov odolných voči korózii a ich zliatin.

Cena týchto foriem je oveľa vyššia ako cena drevených analógov, čo je mimoriadne odôvodnené trvanlivosťou a jednoduchosťou ich fungovania.

Polymérová konštrukcia pre stenovú konštrukciu
  • Polymerické debnenie - ide o relatívne novú technológiu, v súlade s ktorou sa vyrábajú neodstrániteľné systémy určené na použitie pri výstavbe zariadení za najnepriaznivejších klimatických podmienok.

Najčastejšie sa na výrobu týchto foriem používa polystyrén, vyznačujúci sa nízkou hmotnosťou a odolnosťou voči nadmernej vlhkosti. Mimochodom, tepelne izolované debnenie používané pri zimnom betónovaní je vyrobené z polystyrénu.

Dôležité: Upevnenie debnenia pre monolitický betón musí byť vykonané profesionálne as mimoriadnou starostlivosťou. Vzhľadom na nepresnosť montáže systému môžu vzniknúť medzery a nepravidelnosti, ktoré negatívne ovplyvnia kvalitu hotových výrobkov z betónu a potom budete musieť rezať betón s diamantovými kruhmi.

Vlastnosti konštrukcie

Priemyselné debniace systémy používané pri konštrukcii stien môžu byť tri typy:

  • Modifikácia rámu pozostávajúca zo štítov rámu, pridržiavacích prvkov a spojovacích prvkov. V srdci rámov štíty používa nosné kovové rám zosilnené rebrá.

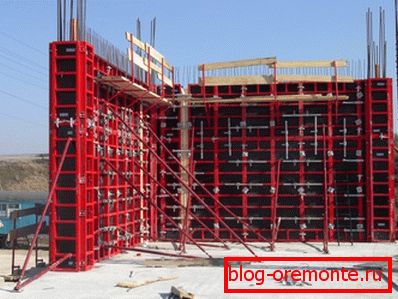

Na debnenie fotorámky

Doska na debnenie je pripevnená priamo na nosný rám, ktorý tvorí a drží maltu.

Špeciálne rámy z dutého profilu sa používajú na zabránenie deformácii koncov pri demontáži formy. Prostredníctvom použitia kovových konštrukčných prvkov nielen zvyšuje odolnosť debnenia voči mechanickému zaťaženiu, ale tiež znižuje čas potrebný na inštaláciu.

  • Bedlové debnenie je štruktúra založená na nosníkoch, doskách, spojoch, vzperách a skrutke. Návrh môže byť vyrobený z dreva s plastovými alebo kovovými špičkami a upínadlami.

Systémy sa vyrábajú v priemyselnom meradle a preto sú štandardné veľkosti nosníkov normalizované, aby sa zabezpečila zameniteľnosť.

Typ oceľového debnenia
  • Tunelové debnenie je vyrobené z polovíc profilov pozostávajúcich z vodorovných a zvislých panelov. Tento dizajn sa používa na súčasné odlievanie stien a stropov v typických objektoch. Montáž týchto konštrukcií sa vykonáva pomocou zdvíhacieho špeciálneho zariadenia.

Stavebná technológia debnenia pre odlievanie pásových základov

Teraz, keď máme všeobecnú predstavu o tom, aké formy sú určené na odlievanie rôznych objektov alebo štruktúr, uvažujme s konkrétnym príkladom, čo je pokyn pre montáž debnenia na odlievanie pásových základov.

Výber páskovej základne ako príkladu nie je náhodný, pretože tento typ základov je univerzálne používaný ako ľahko realizovateľné riešenie.

V počiatočnom štádiu budete musieť vybrať vhodný materiál, ktorý by mal byť odolný, ľahko spracovateľný a relatívne lacný. Cena materiálu je dôležitým faktorom, pretože cena debnenia na 1 m3 betónu závisí od toho.

Najlepším riešením zo všetkých hľadísk by bola doska s prierezom 100 x 25 mm. Výhodou rezivo je schopnosť rýchlo zostaviť dosky. Samozrejme, existujú dosky širšie, ktoré sa dajú oveľa ľahšie zostaviť do dosiek, ale náklady na takéto drevo sú viac.

Návod na montáž štítov nie je nič zložité. Určujeme výšku debnenia, rozdeľte túto hodnotu o šírku dosky a získajte počet požadovaných dosiek. Pri vytváraní foriem na betonovanie sa spravidla používajú 5-6 dosiek podľa nášho výberu.

Dosky rozložené na rovných stranách medzi sebou. Potom zmerajte výšku štítu a odrežte úlomky dosiek na priečnu montáž.

Tieto dosky sú položené na predbežne položené štíty. Krížové držiaky sú namontované pomocou skrutiek.

Dôležité: Nepoužívajte klince, pretože pri odstraňovaní skrutiek odskrutkujte oveľa jednoduchšie, ako poraziť dosky.

Rozmery štítu sú určené tak, aby výška bola 10-15 cm nad horným bodom plánovanej základne.

Ďalej nastavíme štíty na šírku vykopaného výkopu v presne kolmej polohe. Samozrejme, štíty padajú na stranu, a preto v tomto prípade nemôžu robiť bez podpory.

Externé rekvizity sú vyrobené zo zvyškov dosiek. Za týmto účelom sa meria diagonálna vzdialenosť od hornej časti štítu k zemi.

Na jednom konci zálohy sa vykoná 45-stupňový rez. S týmto koncom opierame dosku proti štítu a na druhom konci ju prilepíme k zemi. Potom upevnite záložné skrutky.

V hornej časti stropnej dosky na inštaláciu debnenia. Aby sme to mohli urobiť, sme prerezali dosky po celej šírke formy, ktorá po upevnení v krokoch po 60 cm zabráni šíreniu štítu po naliatí betónu do debnenia medzi nimi.

Dôležité: Vo fáze plánovania konštrukcie debnenia je potrebné zabezpečiť možnosť usporiadania technologických otvorov pre zabezpečenie vetrania, inštalácie atď. Ak to nie je vykonané včas, bude potrebné diamantové vŕtanie otvorov v betóne.

záver

Teraz viete, aké sú všadeprítomné systémy debnenia rôznych typov. Okrem toho máte všeobecnú predstavu o tom, ako tieto štruktúry možno zostaviť s vlastnými rukami (zistite, ako a ako nakreslite betón).

Ak máte nejaké otázky, ktoré potrebujú objasnenie, pozrite si video v tomto článku.
