Ako transformátor na vykurovanie betónu

Rýchlosť výstavby by sa napriek poveternostným podmienkam vždy mala zapracovať do konštrukčného rámca, takže práca sa zvyčajne vykonáva v plnom rozsahu v zime a na to, aby nebránila mrazu, používajte vykurovacie transformátory na betón.

Výkon týchto jednotiek je odlišný, ale objekty sa tiež líšia v objeme, navyše, táto metóda funguje ako urýchľovač, takže zima nemá vplyv na rýchlosť výroby. Nižšie uvádzame podrobnosti o takýchto jednotkách a spôsoboch ich použitia a tiež ukážeme ďalšie videá v tomto článku na tej istej téme.

Nízkofrekvenčný transformátor a betón

Princíp činnosti

Pri nalievaní monolitických štruktúr pri teplotách nižších ako -4 ° C sa uchýlia k rôznym metódam ohrevu betónovej hmoty, to sú infračervené žiariče a vykurované roztoky, horúce debnenia a anódové ohrievače. Ale najefektívnejšie a najhospodárnejšie je možné nazývať vykurovanie betónu pomocou nízkofrekvenčného transformátora a drôtu PNSV (izolácia vinylového vykurovania z ocele).

Pred pripojením transformátora na vykurovanie betónu sa na vystužovaciu klietku umiestnia závesy z drôtu PNSV s prierezom 1,2 mm.² do 3 mm², Tento kábel sa môže ohriať na teplotu 80 ° C, čím sa roztok ohreje na 40 ° C až 50 ° C a to všetko sa deje pri teplotách vzduchu od -4 ° C a menej. Na dosiahnutie čo najoptimálnejšieho ohrevu betónu v mrazivých podmienkach sa bude vyžadovať asi 60 m PNSV-1,2 na jeden kubický meter roztoku.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

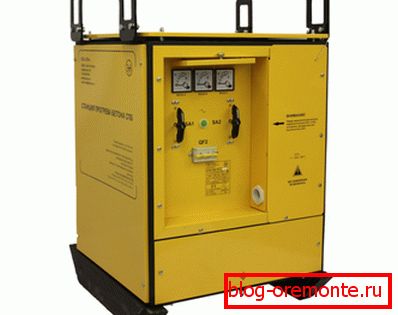

Pri zahrievaní príkaz umožňuje používanie transformátorov ako sú KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 atď.

Poznámka. Pre správnu funkciu vykurovacieho okruhu musí byť vodič PNSV nevyhnutne vnútri betónovej hmoty (pripojenie je vykonané s hliníkovým drôtom). Ak je PNSV ponechaná otvorená, bude sa jednoducho vypáliť.

Olejový transformátor. Technické špecifikácie

Transformátor je suchý. Technické špecifikácie

Príprava na prácu a spustenie

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Všetky práce na vykurovaní vstrekovaného betónu by sa mali vykonávať v súlade s normami SNiP 111-4-80 / ch.11 a GOST 12.1.013-7, ktoré regulujú prácu a bezpečnosť elektrickej energie.

• Najprv treba odstrániť KTPTO a to sa dá dosiahnuť pripojením napájacieho kábla (štvrtého jadra) do svorky N jednotky XT6, čím sa všetko spojí s kovovou rozvodnou skriňou, Transformátor je uzemnený zo sánky - pre pripojenie okruhu je špeciálny skrutka a pre pripojenie je použitý oceľový drôt s priemerom najmenej 4 mm.
• Pred pripojením stupňovitého transformátora do siete musíte skontrolovať izolačný odpor vlastnými rukami, ktorý by nemal byť menší ako 0,5 MΩ, a venovať pozornosť aj hustote kontaktov, Pojazdné spínače SQ1 a SQ2 musia byť inštalované tak, aby pri otvorení krytu transformátora a PU bolo možné spoľahlivé zatváranie kontaktov SQ1 a SQ2. Okrem toho je nevyhnutné skontrolovať poistky v prípade skratu.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• Potom môže byť vykurovací okruh zabudovaný v debnení pripojený k napájaciemu káblu, ktorý je zase pripojený na svorkovnicu XTB.

• Na vstupe KTPTO dodávame 380 V napätie a zapnutie QF1 po kontrole napätia na HL1 a HL3 a následne pomocou núdzového vypínacieho tlačidla SB1 vykonajte vypnutie riadenia, po ktorom sa reštartuje QF1, KL1 je poháňaný tlačidlom SB3, po ktorom by mal pracovať magnetický štartér KM1.
• Ak chcete prepnúť režimy prevádzky, musíte zdvihnúť kryt na skrini transformátora a potom cez koncový spínač SQ1 QF1 sa automaticky vypne, Potom prepnite napäťové stupne a zapnite QF1 a KM1.

Poznámka. Vzhľadom na to, že potravinový reťazec pri vykurovaní betónu môže byť život ohrozujúci, môže obsluhovať CTPD len vyškolený personál, ktorý má pokyn v bezpečnostných predpisoch. Okrem toho by takí pracovníci mali byť schopní poskytnúť prvej pomoci včas na úraz elektrickým prúdom.

záver

Pre domáce použitie si môžete prenajať použitý step-down transformátor, pretože to nebude užitočné nikde inde okrem staveniska. Okrem toho, ak je objem odlievania betónu malý, potom môžete použiť transformátor ako zváracie zariadenie.
