Ako sa vystužuje pórobetón

Pri konštrukcii priemyselných a stavebných konštrukcií pre murivo sa vystuženie pórobetónu uskutočňuje podľa GOST 5781-82 a GOST 10884-94, kde je zabezpečený počet výstužných tyčí najmenej dvoch. Takéto bloky sa používajú na nízkopodlažné konštrukcie, kde často existuje pochybnosť o absolútnej pevnosti nadácie, ktorá môže poskytnúť malý nábeh, ktorý v geometrickom priebehu ovplyvní steny (trhliny). Nižšie sa budeme zaoberať pravidlami pre inštaláciu kovovej výstuže, ako aj ukážeme video v tomto článku na túto tému ako doplnok.

Ukladanie a spevnenie blokov

Čo to dáva

• Vzhľadom na deformačné vlastnosti (krehkosť blokov) je tendencia k praskaniu veľmi vysoká a preto podľa vyššie uvedeného GOST sú vystužené steny vyrobené z pórobetónu, čo je mimoriadne nevyhnutné opatrenie, Takéto dizajny spojovacích prvkov sa vykonávajú na rôznych miestach v závislosti od typu projektu a stability regiónu.
• Výstužný rám vo forme pásu je položený na úrovni prekrytia pre rovnomerné rozloženie zvislých zaťažení, spúšťanie pri napnutí.
• V procese kladenia steny na rad blokov sú vytvorené dve špeciálne pozdĺžne drážky podľa priemeru kovovej tyče, kde je výstuž umiestnená v dvoch radoch (takéto opatrenie na posilnenie sa spravidla uskutočňuje pre každý riadok).
• Tieto metódy umožňujú vyhnúť sa praskaniu blokov, ako na fotografii vedľa titulkov, a dávať integritu samotného muriva..

Poznámka. Podľa GOST 31359-2007 môžu byť nosné steny pórobetónu postavené vo výške maximálne 20 metrov (5 podlaží). Pre samonosné steny je povolená výška 30 m (9 poschodí).

zosilnenie

Varovanie! Svojimi chemickými vlastnosťami sú bunkové bloky v autokláve veľmi blízko k ťažkému betónu, ale súčasne dochádza k slabej alkalickej reakcii v pórobetóne - pH = 9-10,5 plus vysokej pórovite štruktúry. Tieto dva faktory značne oslabujú ochranu kovových armatúr pred vlhkosťou a vzduchom, ktoré na rozdiel od hustého betónu prenikajú do muriva.

Preto pri kladení tyčí do stredu konštrukcie by mali byť chránené izoláciou vo forme lepidla alebo cementovo-pieskovej malty (v suchých častiach budovy - priečky - taká izolácia nie je potrebná).

Akékoľvek znášanie podlieha trom typom nákladu, ktoré vidíte vyššie v schéme (to sú hlavné typy zaťažení). V tomto ohľade pokyny uvedené v GOST 5781-82 a GOST 10884-94 vyžadujú povinnú priečnu výstuž, ktorá poskytuje konštrukčnú pevnosť v napätí, prasknutí a lomu.

V takýchto prípadoch, ak je vzdialenosť od jedného prekrytia k druhej väčšia ako 3 m, musia byť vykonané aspoň dve výškové úrovne výstuže.

Ak máte konvenčnú konštrukciu, kde vzdialenosť medzi stropmi nie je väčšia ako 3 m, potom vystuženie pórobetónového muriva sa vykonáva iba v zóne steny, ale ak sú všetky steny prázdne, rozdeľte výšku na polovicu a namontujte tyče na túto úroveň (tiež zistite, ako sa betón ohrieva zváracím strojom ).

Bloky môžu byť podnosy alebo konvenčné, a ak je už v sedle sedadlo, potom to bežne budete musieť urobiť sami, nalejete cementový piesok (jemne zrnitý betón) alebo maltu na lepidlo tam a až potom umiestnite výstuž.

Vystrihnutie drážky je vďaka poréznej štruktúre kameňa dostatočne jednoduché, ale pri rezaní je možné štiepenie, aby sa nerozdelila tenká (zostávajúca) stena, čo je najmenej 60 mm od okraja bloku.

Pri prenášaní zosilnených prepojok je najlepšie použiť bloky podnosov (v tvare písmena P a na západe sa zvyčajne nazývajú tvar U) a ak sú položené v jednom rade, vytvoria dlhý podnos, v ktorom je veľmi vhodné umiestniť výstuž na prefabrikované riešenie.

V prípadoch, keď hrúbka steny nie je väčšia ako 200 mm, zvyčajne stojí iba jedna horizontálna tyč s hrúbkou 8-12 mm, ale ak je výška budovy vyššia ako 1,5 podlahy, potom sa opäť použije dvojradová výstuž.

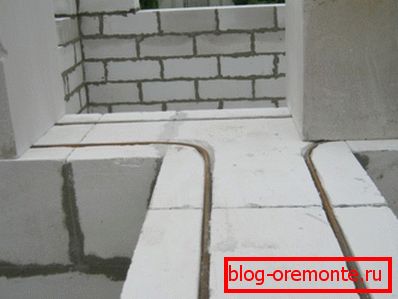

Pozrite sa na vyššie uvedenú fotku - tu vidíte, ako sú vystužené pruhovité prestavby zaoblené spolu s drážkami, opakujú ich obrysy a tu vidíte tuhé bary bez prestávok. Preto ak sa ukáže, že prechod musí byť vykonaný na tomto mieste, potom musí byť výstuž buď premiestnená a vložená do stredu rozpätia, alebo zviazaná na rohu s pletacím drôtom (špeciálny oceľový drôt).

Samozrejme, môžete použiť elektrické alebo plynové zváranie na ukotvenie výstuže, ale to je veľmi nepohodlné a vezme veľa času v porovnaní s pleteninou kĺbov.

Pamätajte si

Запомните, что в любом случае следует армировать стены большой длины, так как у них большая парусность, и они подвергаются боковому давлению ветра, сто может вызвать растрескивание кладки от изгиба. Также, помимо подоконной зоны следует укреплять прутьями первый ряд газобетонных блоков - они несут на себе практически всю вертикальную и боковую нагрузку от стены и перекрытия. Для осуществления поставленной задачи используют прут А-III, толщиной не менее 8 мм и лишь в особых случаях допускается сечение 6 мм. (Ш читайте также статью «Штроборез для газобетона: конструкционные особенности и применение»).

Pre maximálnu ochranu muriva pred praskaním pod záťažami rôznej povahy sa vystuženie vykonáva na prvom, ako aj na každom štvrtom rade pórobetónových blokov, a to nezohľadňuje vertikálnu výstuž, ktorá sa vykonáva v oblastiach náchylných na zemetrasenia pre seizmickú odolnosť. Vertikálna výstuž závisí od stupňa rizika a osobitný príkaz na stavbu budov vydávajú príslušné orgány.

Poznámka. Diamantové vŕtanie otvorov do betónu a do blokov autoklávovej výroby je možné vykonať v prípadoch, keď neexistujú kovové mosty v ceste vrtáka, ktoré sa vrták jednoducho zlomí. Treba tiež mať na pamäti, že rezanie železobetónu s diamantovými kruhmi je možné v prípadoch, keď sa na reznej dráhe nenachádza žiadna výstuž.

V tých prípadoch, kedy je nutné betón odrezať spolu s tyčami, musíte zakúpiť špeciálny brúsny kotúč na rezanie železobetónu.

záver

Безусловно, армирование газобетонной и любой другой кладки занимает определённое время, которым вы, возможно, не располагаете, но это стоит ваших усилий. Дело в том, что цена ремонта растрескавшейся стены окажется несоизмеримо выше времени, затраченного на укладку металлических прутьев (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).
