Ako sa používa na stavenisku betónové vykurovacie stanice

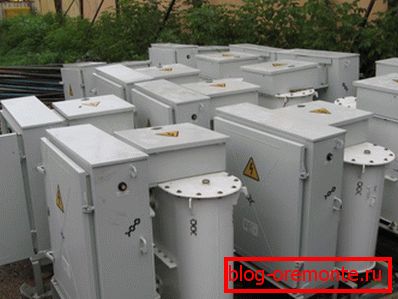

Celoročná realizácia monolitických stavebných prác umožňuje, aby bola stavba zadaná včas. Preto vývojári vytvárajú nové technológie a zariadenia, ktoré neumožňujú prestať pracovať ani počas ťažkých mrazov. Príkladom je betónová vykurovacia stanica KTPTO 80, kvôli ktorému nezmrazuje a nezachováva jej vlastnosti.

Podobné zariadenia sa líšia jednoduchosťou dizajnu a jednoduchou prevádzkovou dobou. Ich použitie vám umožní výrazne urýchliť proces. Okrem nových, môžete použiť a b po oprave.

Podstata tejto metódy je jednoduchá - v samotnej hmote betónu dochádza k premene elektrickej energie na teplo, čo vedie k jej ohrevu. Rýchlosť procesu a jeho maximálna teplota priamo závisia od výkonu zariadení. Napríklad, tento môže byť zvýšený na 100⁰S.

Tip: ak potrebujete demontovať betónové konštrukcie, najlepšou možnosťou je rezanie železobetónu s diamantovými kruhmi.

Princíp zariadenia

Keď teplota prostredia klesne pod + 4⁰C, práca s betónovými riešeniami vyžaduje dodatočné vykurovanie. V súčasnosti existuje veľa spôsobov, ako s materiálom pracovať v zime.

Tieto metódy zahŕňajú napríklad:

• infračervené vykurovanie;
• izolácia debnenia.

Avšak všetky sú pomerne drahé. Preto môže byť vykurovanie betónových vykurovacích vodičov z transformátorov považované za najúspornejšie a efektívnejšie.

Činnosti takéhoto mechanizmu sú celkom jednoduché:

1. Samotný transformátor a drôty sú potrebné na prevádzku a ich dĺžka sa volí pre každý objekt zvlášť.

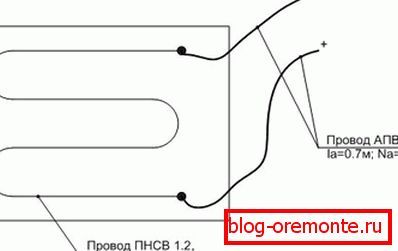

2. Druhá z nich sa na jednej strane pripoja k výstužnému rámu a na druhej strane sa privádzajú do rozvodne na zahriatie betónu.
3. Pri prechode elektrického prúdu cez drôty sa môže teplota zvýšiť na +80⁰S.
4. Potom sa teplo uvoľnené počas ohrevu rozloží po celom objeme betónovej zmesi., V dôsledku toho sa môže v zime ohriať na teploty + 40-50⁰S.

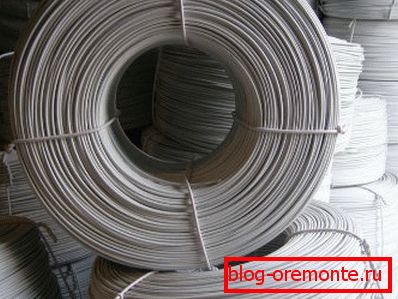

Najefektívnejším pre tento proces sú drôty, hrúbka oceľového drôtu je 1,2 alebo 3 mm. Súčasne existuje samostatná skupina špeciálne vyrobená pre vykurovanie betónových zmesí (PNSV-1,2).

Pri výpočte požadovaného počtu drôtov treba mať na pamäti, že pri 1 m³ zmes trvá asi 60 m, cena závisí od prierezu a počtu žitia.

Na tieto účely sa používajú tieto typy transformátorov:

• KTP-OB (20,60 a 160);
• KTPTO-80.

Jedno takéto zariadenie je schopné zahrievať betónové zmesi s objemom 20 až 30 metrov kubických.

Tip: drôty musia byť umiestnené v hmote betónu, inak môžu byť jednoducho vyhorené.

Požiadavky pred procesom vykurovania

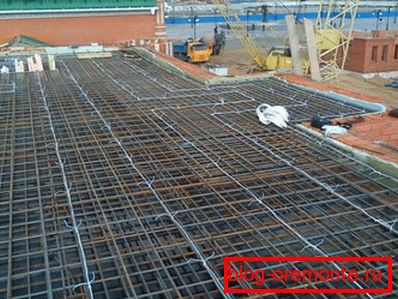

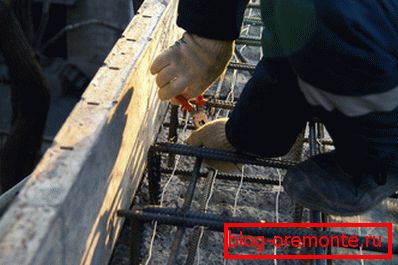

Drôt na ohrev betónovej zmesi sa umiestni vlastnými rukami na rám výstuže, ako aj medzi nimi ihneď po položení do debnenia. Zároveň sa neodporúča rozťahovať drôty (zistite, ako sa betón vyhrieva v zime).

Tip: Návod vyžaduje zabrániť kontaktu s debnením a presahovať hranice zmesi.

Pri vedení z transformátora musí byť plastová izolácia. Súčasne by tento drôt mal byť 2-3 krát silnejší ako ten, ktorý sa používa v betónovej zmesi.

Požiadavky počas procesu vykurovania

Všetky práce s transformátorom musia byť vykonané odborníkmi, ktorí majú potrebné skúsenosti. Počas prevádzky stanice nie je dovolené nájsť niekoho iného okrem montéra.

Pred začatím práce musia všetci zamestnanci, ktorí budú vykonávať svoju činnosť v tesnej blízkosti transformátora, vyžadovať bezpečnostné pokyny.

Pozrime sa bližšie na technické vlastnosti jedného z transformátorov používaných na vykurovanie betónu - KTPTO-80-11-U1:

1. Betonárska stanica KTPTO 80 používa napätie 380 V pri frekvencii 50 Hz a sile 80 kVA.
2. Toto zariadenie je špeciálne navrhnuté na použitie počas výstavby.
3. Má inštalovanú funkciu, ktorá umožňuje nastavenie teploty v automatickom režime.
4. Navyše betónová vykurovacia stanica môže byť použitá na krátky čas a nie na hlavný účel. Napríklad je ideálny ako napájací zdroj pre dočasné osvetlenie a môže byť tiež použitý ako zdroj prúdu pre stavebné nástroje napájané trojfázovými zdrojmi s napätím 42V.

Základom tejto stanice je transformátor silového typu - TMTO-80, ktorý je vybavený:

• ochranné puzdro;
• šmykľavky;
• ovládacia skrinka.

Na jeho výstupy je potrebné pripojiť drôty, ktoré sa použijú na ohrev betónovej zmesi. Potom sú rozložené v celom objeme.

Po zapnutí transformátora je drôt pod vplyvom napätia, ktoré sa používa na vykurovanie. Vďaka dobrému ohrevu, dokonca aj pri nízkych teplotách okolia, sa betón vytvrdne rovnomerne, bez tvorby ľadových kryštálov vo svojej štruktúre.

Tip: na výrobu kanálov v hrúbke betónových konštrukcií pomôže diamantové vŕtanie otvorov v betónových profesionálnych korunách.

Technické vlastnosti zariadenia

Maximálny výkon transformátora je 80 kVA, pričom hodnota napätia na strane VN je 380 V.

V režime voľnobehu sú napätia na strane CH 55/65/75/85/95 V a na ňom elektrické / prúdové parametre s:

• hodnota napätia 55 / 65V je 520A;
• s hodnotou 75/85 / 95V - 471A.

1. Menovitá hodnota výkonu na nízkonapäťovom vinutí je 2,5 kVA;
2. Menovitá hodnota napätia na strane nízkeho napätia je 42V;
3. Hodnota menovitého výkonu nezávislého zdroja energie - 25 kVA;
4. Teplotný rozsah ohrevu - 20-100⁰C;
5. Hodnoty dĺžky / šírky / výšky - 1,4 / 1,01 / 1,47 m;
6. Celková hmotnosť je 500 kg.

záver

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
