Tepelne izolovaná podlaha pod linoleom na drevenej podlahe

Predtým bolo usporiadanie teplej podlahy potešením nie lacným a iba vo vani si mohol zaplatiť za seba. Pokiaľ ide o naše dni, teraz je situácia úplne iná. Táto technológia sa rozšírila tak široko, že teraz si to mnohí môžu dovoliť. Rozloženie vykurovacieho okruhu na podlahu umožní udržiavať rovnomernú a stabilnú teplotu v celom obytnom priestore. Nie je však vždy jednoduché implementovať. Napríklad, čo sa dá urobiť v drevenej podlahe? Zložitým problémom môže byť to, že materiál na dokončovacie podlahy je linoleum. Je možné kombinovať to všetko? Pri tejto starostlivej štúdii sa môžete nielen uistiť, že je to skutočné, ale aj vyskúšať svoju silu a nezávisle vytvoriť teplú podlahu pod linoleom na drevenej podlahe. Navrhujeme, aby ste túto tému podrobne preskúmali.

Ponúka teplú drevenú podlahu

Hlavným princípom teplej podlahy je prenos tepelnej energie cez povrch podlahy v miestnosti. Tento vývoj sa úspešne používa v prípade betónovej podlahy. Materiál má vysokú tepelnú vodivosť. Okrem toho nahromadí teplo a vytvára pohodlný pocit v nohách.

V tomto prípade vzniká otázka: ak je tento systém taký účinný, prečo nie vyzdvihnúť a nahradiť drevené podlahy betónovými podlahami, alebo aspoň vylejte betónový poter na vrch drevenej podlahy? Zdá sa, že toto je správne rozhodnutie, existujú však určité odtiene, aj keď bol vyvinutý efektívny systém na nalievanie drevenej podlahy s kravatou. Aj pri minimálnej vrstve poteru je potrebná minimálna hrúbka 70 mm pre podlahu ohrievanú vodou, na 1 m² drevená základňa bude mať stály tlak približne 300 kg. A vzhľadom na to, že podlahy nie sú vždy hladké, možno budete potrebovať väčšiu vrstvu na ich vyrovnanie.

Vychádzajúc z toho je rozumné predpokladať, že skrývanie drevených podláh pod betón je riskantné a nespoľahlivé. Strom sa zrúti s časom. A aj keď tento systém 30-40 rokov nezabráni, vaše deti môžu sklopiť horké ovocie, je to v najlepšom prípade. Vzhľadom na tieto faktory úplne vylúčime tento proces, a to tým viac, že ​​bola vyvinutá technológia, ktorá umožňuje umiestniť vykurovací okruh na drevenú podlahu. Okrem toho má niekoľko pozitívnych aspektov:

• minimálna hmotnosť vykurovacieho koláča;
• tepelná energia ide trochu predtým, ako to užívatelia cítia;
• schopnosť kombinovať s linoleom a inými kobercovými materiálmi;
• výrazne znižuje čas inštalácie;
• po inštalácii môžete okamžite uviesť do prevádzky;
• mokrá práca je úplne vylúčená;
• zaťaženie na 1 m² až do 30 kg, je 10 krát ľahší ako betónový systém;
• tiež eliminuje dodatočné zaťaženie konštrukcie drevenej podlahy, najmä v prípadoch, keď ide o drevené nosníky;
• okrem hmotnosti, tiež klesá veľkosť koláče, čo vylučuje možnosť výrazného poklesu výšky miestnosti.

Z dôvodu objektívnosti však stojí za zmienku, že drevené podlahové kúrenie nebude schopné pôsobiť ako hlavné vykurovanie. Tento materiál má nízku tepelnú vodivosť. Preto je vo väčšej miere takýto systém vynikajúci prídavok k hlavnému vykurovaciemu radiátorovému systému, ktorý pomôže udržať príjemnú mikroklímu.

Okrem iného stojí za zváženie podlahy, v tomto prípade linolea. Je dôležité, aby ste sa pri implementácii tejto problematiky zaoberali chladnou hlavou, pretože tu sú niektoré dôležité body, o ktorých sa bude ďalej diskutovať.

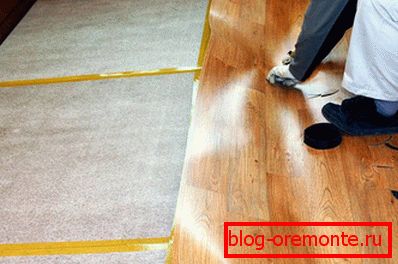

Výber linolea pre podlahové vykurovanie

Vo veci výberu linolea na teplú podlahu by sa malo pristupovať pomaly. Teraz sa pozrieme na typy linolea a zistíme, ako reagujú na teplú podlahu, alebo skôr, či sa dá kombinovať s vykurovaním.

Typy linolea

Linoleum je rozdelené do piatich veľkých skupín, ktoré sa vyznačujú spojivom:

1. gumy, tiež známy ako relin;
2. kolloxylín (nitrocelulóza);

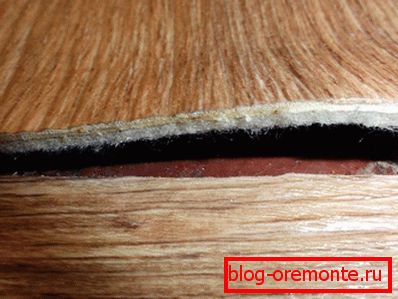

3. glyftalová (alkydová);
4. поливинилхлоридные (сокращенное название PVC);
5. prirodzené.

Сравним между собой PVC и натуральный линолеум:

Почему нам следует в это вникать? Знания о составе материала позволят сделать правильный вывод касательно того, можно ли линолеум укладывать на теплый пол. Так вот, согласно проведенным исследованиям, именно многослойный PVC линолеум наиболее адоптирован к напольному обогреву. Почему?

Základom je sklenené vlákno, ktoré je spracované špeciálnou PVC pastou (impregnácia) z prednej strany. Potom naneste druhú vrstvu PVC. Obsahuje ďalšie komponenty. Pri tlači a gravírovaní je možné použiť až šesť farieb. Výsledná vrstva je pripevňovacia priehľadná PVC vrstva s hrúbkou do 0,15 mm. Pokiaľ ide o sklolaminát, je chránené podkladom (môže to byť polyester, tkanina, juta alebo penové PVC). Len penový PVC podklad je považovaný za najviac prispôsobený teplotnej expanzii. Takáto viacvrstvová štruktúra úplne eliminuje možnosť deformácie materiálu pri jeho zahrievaní. Avšak s ohľadom na ekologickosť, potom tento indikátor je výrazne horší ako prirodzený.

Zvážte vlastnosti iných typov linolea:

Môžeme povedať, že všetky tieto informácie sú prezentované pre tých, ktorí chcú všetko prísť na vlastnú päsť. Tí, ktorí na to nepripisujú význam, výrobca zjednodušuje proces výberu. Ako? Na štítku na obale umiestnite špeciálne označenie / značenie, ktorého prítomnosť naznačuje možnosť položiť linoleum na teplú podlahu.

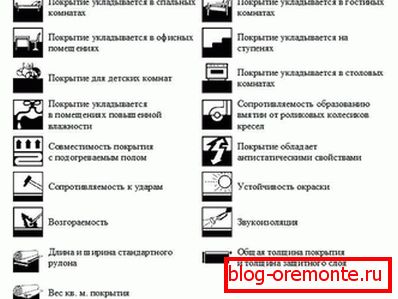

Возле специальной маркировки должно располагаться указание, касающееся температурного режима. Например, для мармолеума или натурального линолеума имеются ограничения до +27°С. Для PVC линолеума ограничение стоит до +29°С. Учитывая это, при монтаже теплого пола обязательным требованием является установка терморегулятора.

Teplotné podmienky

Osobitná pozornosť by sa mala venovať práve teplotnému režimu počas prevádzky vykurovanej podlahy pod linoleom. Tento materiál vyžaduje, na rozdiel od laminátu, rovnomerné a hladké zahrievanie. Preto by výkon vykurovacieho okruhu nemal presiahnuť 150 W / m², S takým výkonom sa povrch zahreje na maximálne + 28 ° C.

Ak ignorujete túto požiadavku a umiestnite vykurovací okruh väčšieho výkonu, potom pri intenzívnom ohreve existuje riziko nasledujúcich javov:

• zmena farby;
• základňa sa môže rozšíriť a odlupovať;
• vo veľkom množstve sa začne uvoľňovať fenol - škodlivá a nebezpečná látka;
• materiál bude zraniteľný voči roztrhnutiu kvôli mäkkosti.

Ak je táto požiadavka splnená, môže sa zdať, že podlaha nie je dostatočne teplá. Je dôležité uvedomiť si, že povrch linolea by nemal byť príliš studený alebo horúci. Ak teplo nestačí, je potrebné vykonať vykurovanie vykurovacieho telesa a použiť prídavné podlahové vykurovanie. Napríklad v období, keď nie je žiadny vážny mraz. Pomocou podlahového vykurovania môžete šetriť peniaze na energiu, čo bude mať pozitívny vplyv na platby za elektrickú energiu / plyn.

Výber topného okruhu: voda alebo elektrický

Existuje niekoľko typov podlahového vykurovania:

1. voda;
2. elektrický (kábel);
3. elektrické infračervené.

Ohrev vody

Týka sa to systému rúrok položených v špecifickej postupnosti. Vďaka čerpadlu cirkuluje chladiaca kvapalina v celom systéme. Kombinácia takého vykurovania s linoleom je komplikovaná, ak používate centralizovaný systém. Prečo? Aj keď existujú pracovné schémy na pripojenie vykurovanej podlahy k ústrednému vykurovaciemu systému, vždy existuje riziko zlyhania snímača teploty. Oveľa jednoduchšie, ak máte individuálny vykurovací systém, ktorý vám umožní poskytnúť potrebnú kontrolu teploty.

Navyše, ak existuje nekvalitná inštalácia, hrozí nebezpečenstvo úniku, ktoré nepriaznivo ovplyvňuje betónovú základňu a tým aj drevenú podlahu. Avšak napriek tomu bol vyvinutý systém na inštaláciu ohrevu vody na drevenú podlahu. V tomto prípade sa používajú špeciálne kovové dosky alebo podlahové systémy, vyrobené na báze expandovaného polystyrénu a majú príslušné drážky pre kladenie potrubí.

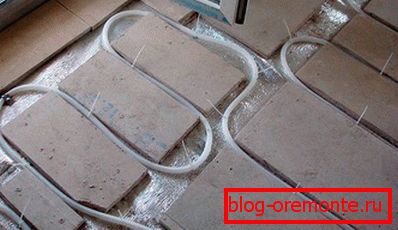

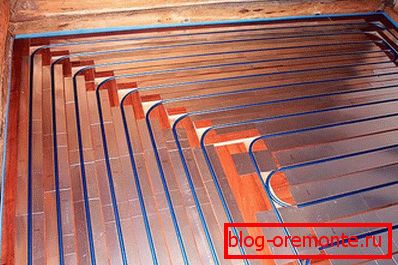

Môžete tiež použiť hotovú modulovú drevovláknitú dosku s kanálmi. Známy a stojanový systém, v ktorom sú kanály na inštaláciu potrubí vytvorené nezávisle. V tomto prípade sú kanály tvorené nie frézovacou metódou, ale pomocou zabalenia koľajníc. Ako lišty je možné použiť preglejku alebo vlhkosť odolnú preglejku. Hrúbka lamiel môže byť v rozmedzí od 21 do 28 mm.

Pokiaľ ide o šírku kanála, malo by byť dostatočné, aby sa rúra v procese pohybu dreva nedeformovala. Zároveň by vzdialenosť nemala byť príliš voľná, aby sa zabránilo ohýbaniu obrysu ohrievania so zvyšujúcou sa teplotou.

vyhliadkaео: особенности монтажа водяного пола на деревянный пол

V tomto videu môžete vidieť princíp kladenia rúr v drevenej základni. Avšak v tomto prípade je laminát namontovaný na vrchu:

Elektrické kúrenie

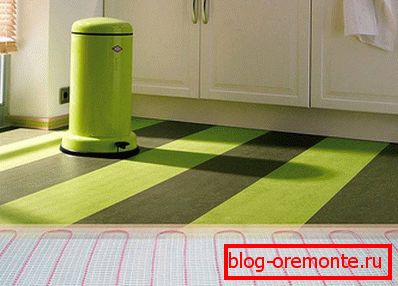

Pokiaľ ide o elektrické vykurovanie, je tu viac slobody pôsobenia. Dnes existuje niekoľko technológií, ktoré sa úspešne používajú v kombinácii s linoleom a drevenými podlahami:

• infračervený film s vykurovacími prvkami z uhlíkových vlákien;
• Unimat jadrové rohože;
• odolné vyhrievacie rohože;
• samoregulačný vykurovací kábel;
• odolávať vykurovacím káblom.

vyhliadkaео: какой электрический теплый пол лучше

Pri použití elektrického vykurovania je dôležité dodržiavať niekoľko pravidiel:

• vykurovací okruh by nemal mať priamy kontakt s drevom a izolačnou vrstvou;
• ak je nutné prechádzať drevený kmeň, potom je určite rozrezaný a kábel je izolovaný fóliou alebo hliníkovou páskou.

Existuje názor, že filmové infračervené vykurovanie je najlepšie pri organizovaní podlahového vykurovania. To je pravda, ale s niekoľkými nuansami:

• vyhrievaná plocha miestnosti by nemala presiahnuť 30 m²;
• Predpokladom je použitie teplotného čidla a termostatu na udržanie prijateľnej teploty pod linoleom až do + 27 ° C.

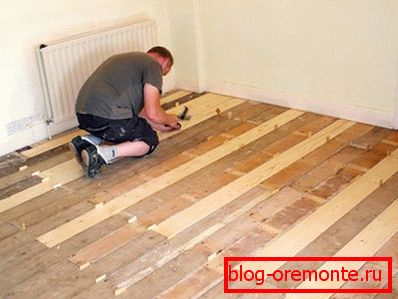

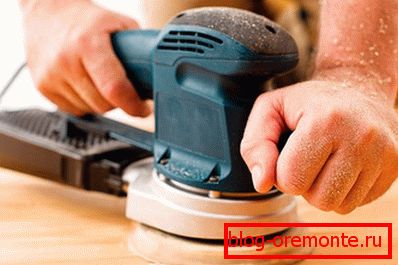

Príprava drevených podláh

Bez ohľadu na vybraný systém podlahového vykurovania je kľúčovou etapou inštalačných prác hodnotenie a príprava základnej podlahy. Prvým je vizuálne hodnotenie pohlavia. Napríklad existujú medzery medzi doskami, sú tam zhnité dosky. Na určenie kvality trámov je potrebné zdvihnúť malú časť podlahy. Vzhľadom na to, že plánujete robiť teplú podlahu, úsilie vynakladané v tejto fáze sa úplne ospravedlňuje.

Ak má podlaha medzeru, mali by byť vyplnené. V opačnom prípade dôjde k veľkým tepelným stratám a zvýšenému príkonu. Mali by ste tiež nahradiť tie oblasti, ktoré sú náchylné na hnilobu alebo plesne.

Ak sa nájdu zhnité trámy, musia byť vymenené. Ak je časť zväzku v dobrom stave, je možné vykonať čiastočné vyrezávanie s následnou výmenou.

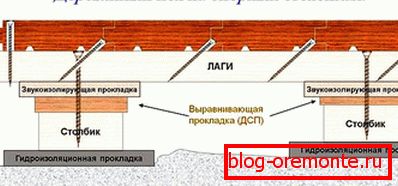

Ak je podlaha pomerne nerovnomerná, je potrebné položiť špeciálne podložky pod nosníky, vystužiť ich kovovými rohmi a tiež poskytnúť dodatočnú fixáciu. Ak by boli nahradené hrubé dosky / trámy, potom by sa na ochranu proti takémuto javu mali podlahy ošetriť antiseptikom s hlbokou penetráciou.

Paralelná bariéra by mala byť vždy umiestnená medzi nosníkmi a hotovou podlahou. Tepelný izolátor je umiestnený na vrchu. Môže to byť minerálna vlna, penový plast, polystyrénová pena atď. Hrúbka izolácie by mala byť približne 200 mm.

Okrem iného by medzi čistou podlahou a izoláciou mala ostať až 100 mm. To umožní usporiadať ventilačný systém v podlahe. Vzhľadom na túto skutočnosť by mali byť malé obdĺžniky okolo obvodu steny.

Inštalácia vykurovanej podlahy

V tejto časti sa s vami porozprávame o niekoľkých krokoch, ako nainštalovať teplú elektrickú / vodnú podlahu na drevenú podlahu. Ako elektrickú technológiu pokladáme infračervený film.

Inštalácia podlahy s teplou vodou

Принцип работы и установки такой системы по деревянному пол, можно посмотреть в разделе «Ohrev vody» в подготовленном видеоматериале. Хотя там показывается технология монтажа под ламинат, принцип монтажных работ идентичный.

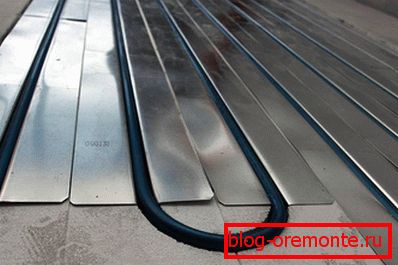

Vo všeobecnosti je táto technológia nasledovná. Na povrchu drevenej podlahy sa rozkladá špeciálna doska. Ak sa rozhodnete použiť tlačené koľajnice, mali by ste sami vytvoriť krok kladenia potrubia. Vo vytvorených kanáloch namontujte vykurovací okruh, ktorý je pripojený k rozdeľovaciemu potrubiu. Rúra v kanáloch je umiestnená vo fólii.

Po dokončení inštalácie sa preglejka položí na vrch. Potom sa plýtny polyetylén a linoleum sám.

Inštalácia elektrickej infračervenej podlahy

Ponúkame vám všetky podrobnosti, aby ste sa oboznámili s technológiou inštalácie IR vykurovania pre linoleum na drevenej podlahe. Podľa všetkých pokynov môžete všetko vyriešiť a dokončiť prácu sami. Okrem toho bude užitočné zoznámiť sa s pripraveným videom.

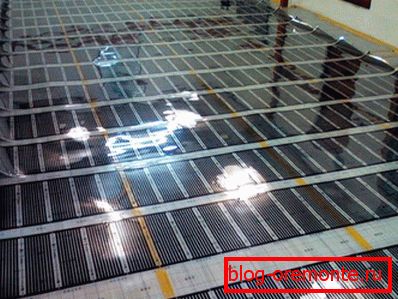

Bezpečnostné opatrenia pri inštalácii elektrického vykurovania

Je dôležité mať na pamäti, že drevo a elektrina musia byť navzájom izolované. Preto pri vykonávaní práce nezabudnite vykonať nasledujúce opatrenia:

• vylúčiť priamy kontakt vykurovacieho kábla s horľavými materiálmi;
• pri inštalácii dodržiavajte bezpečnostné opatrenia;
• neumiestňujte vykurovacie telesá pod nábytok a iné veľké predmety;

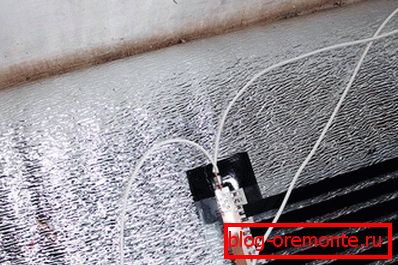

• pri inštalácii dávajte pozor na izoláciu káblov;
• výkon vykurovacích prvkov pre drevenú podlahu by nemal presiahnuť 80 W / m²;
• Nezabudnite nainštalovať automatický termostat.

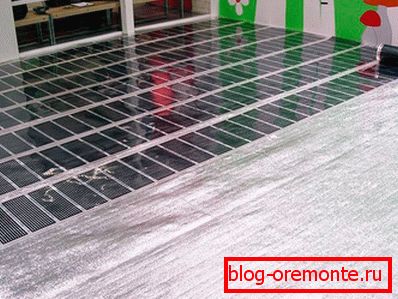

Tepelná izolácia pre infračervené vykurovanie

Existujú rôzne názory na otázku, či je potrebný ohrievač pre elektrické podlahové vykurovanie. Bez ohľadu na kvalitu podkladu však nedostatok izolácie vedie k 30% tepelným stratám. Okrem toho, ak používate tepelný izolátor, tepelné straty sa znížia na 9%. Takže záver je zrejmé - je lepšie použiť tepelnú izolačnú vrstvu na elektrické vykurovanie.

Pri výbere izolácie by ste mali venovať pozornosť takýmto kritériám:

1. Hrúbka.
2. Tepelne odolné.
3. Schopnosť odrážať teplo.

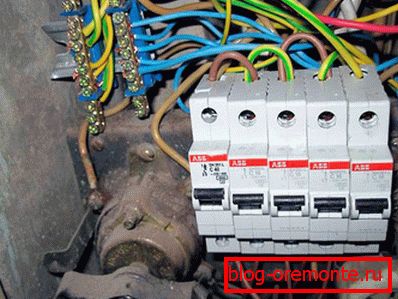

Skontrolujte elektrické vedenie

Pred zavedením teplej elektrickej podlahy určite kvalitu existujúcich elektrických vedení. Pri budúcich vysokých zaťaženiach musí byť v dobrom stave. Upozorňujeme, že je zakázané pripojiť elektrické vykurovanie do zásuvky.

Ak ste počas analýzy existujúcich elektroinštalácií dospeli k záveru, že nie je schopný vyrovnať sa s predpokladaným zaťažením, mali by byť úplne vymenené. Prípadne môžete od panelu nakresliť samostatnú čiaru, ktorá sa bude používať výhradne na podlahové vykurovanie. V tomto prípade je na ovládacom paneli namontovaný ovládací panel.

Požadovaný materiál pre prácu

Takže pre prácu potrebnú na prípravu nasledujúcich materiálov a nástrojov:

• snímač teploty;
• termostat;
• fóliová izolácia;
• infračervený film;

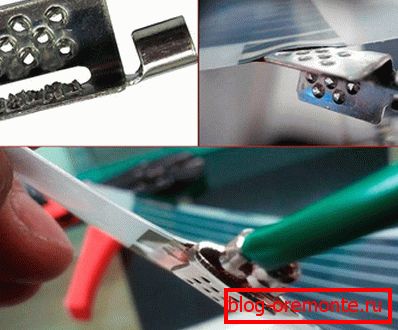

• všetky komponenty pre IR film (zvyčajne v jednom balení);
• plochá a fóliová páska;
• plastová fólia 200 mikrónov pre celú plochu miestnosti;
• preglejky alebo iného plošného materiálu;
• linoleum;
• ostrý konštrukčný / kancelársky nôž;
• kliešte;
• súprava skrutkovačov;
• páska;
• značky alebo ceruzky.

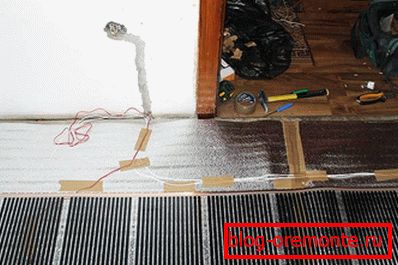

Miesto umiestnenia termostatu a snímača teploty

Pred začatím práce je potrebné určiť miesto, kde bude termostat inštalovaný. Ideálnym miestom je múr. Odporúčaná výška od podlahy je 500 mm. Vybrané miesto by malo byť k dispozícii pre vizuálnu kontrolu a prípadnú úpravu.

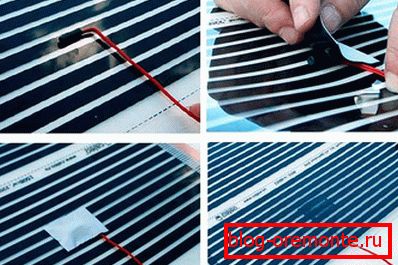

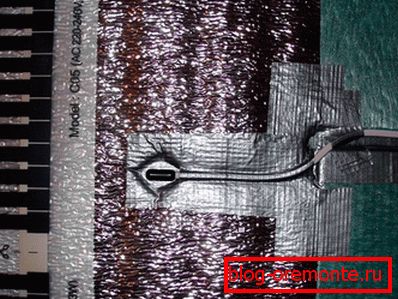

Umiestnenie snímača teploty je tiež určené. Mal by sa položiť vo vzdialenosti približne 500 mm od okraja fólie a uprostred jeho šírky. Niektorí odborníci praktizujú jeho inštaláciu v najchladnejšom bode miestnosti, avšak to nie je vždy možné. Môžete sa oboznámiť s pracovnými schémami infračerveného podlahového kúrenia.

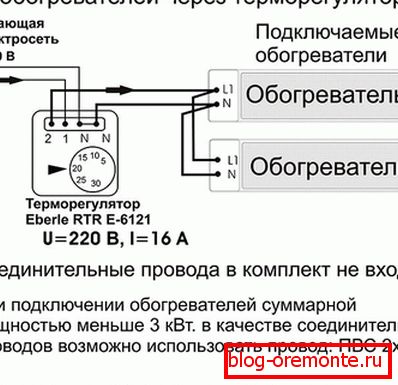

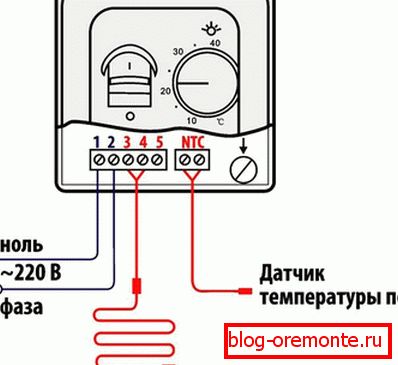

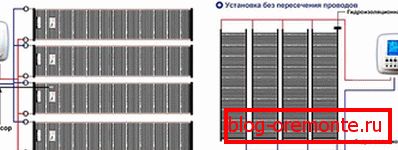

Schémy: IR filmové pripojenie

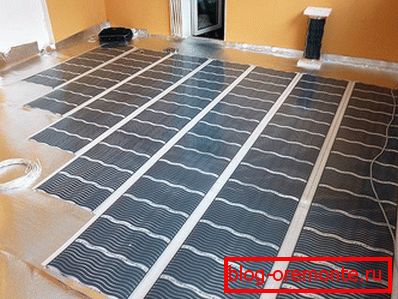

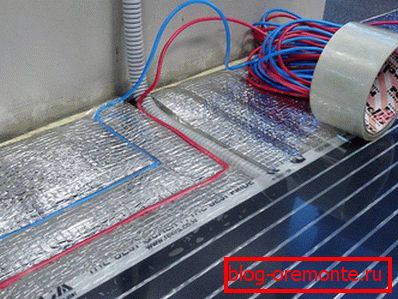

Montážne práce

Celý proces práce pozostáva z nasledujúcich fáz, ktoré sú uvedené v tabuľke:

Linoleum podlahy

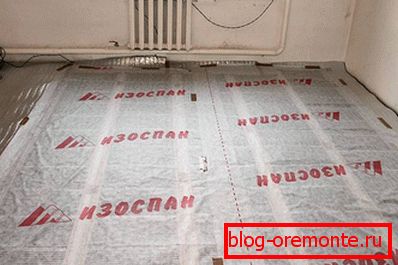

Posledným krokom je kladenie linolea. Aby nedošlo k poškodeniu elektrickej časti vykurovanej podlahy, je vopred položená preglejka alebo podobný materiál. Predtým bola preglejka naplnená plastovou fóliou, ktorú je potrebné lepiť spolu so škorcovou páskou. Pri inštalácii preglejky by všetky spony mali padnúť na časti IR fólie, kde nie sú vykurovacie články a pripojovacie káble.

Potom musíte rozložiť linoleum a nechať ho na jeden deň. Materiál sa usadzuje a dá sa rozrezať. Prilepíte ho alebo ho necháte uschnúť, rozhodnete sa. Každý si vyberá technológiu inštalácie linolea, ktorú vie. Je však dôležité zvážiť jednu technologickú nuansu: ak sa rozhodnete lepiť, potom si všimnite, že po zahriatí môže lepidlo začať odlupovať. Preto je dôležité vybrať správne lepidlo, ale v tomto prípade sa substrát nehýbe medzi linoleum a preglejku. Vo väčšine prípadov nie je linoleum lepené.

Tak sme sa s vami uvažovali, ako urobiť teplé vykurovanie na drevenej podlahe a pod linoleom. Pozývame vás, aby ste o tomto článku ponechali pripomienky, čo si o tom myslíte.
