Strešný uzol strechy

Moderné strešné konštrukcie sa používajú nielen na ochranu budov pred rôznymi klimatickými vplyvmi (zrážky, vietor, teplo a chladu), ale sú tiež miestom, kde sú vonku prenesené kanály a šachty rôznych funkčných účelov. Vetracie kanály, komíny, rovnako ako odsávacie odsávače, antény a iné komunikácie spravidla prechádzajú strechou obytných a priemyselných budov. Pri registrácii miest ich stiahnutia do vonkajšieho prostredia sa používa špeciálny konštrukčný prvok, tzv. Uzol priechodu strechou (skrátený ako UE).

Účel a konštrukčné vlastnosti

Hlavným účelom prechodovej jednotky je konštrukčná konštrukcia výstupných kanálov s ich súčasným tesnením, čím sa eliminuje prienik sedimentov, ako aj nečistoty a cudzie predmety.

Uzly, ktoré sú vytvorené vo výstupných úsekoch ventilačných šácht cez strechu, sú najčastejšie namontované vo špeciálnych železobetónových okuliaroch alebo umiestnené priamo na nosných prvkoch (trámoch).

Pre rôzne typy striech, ktoré sa výrazne líšia svojou konštrukciou, by sa mali vybrať zodpovedajúce typy módov. Súčasne použitie UE rovnakého druhu nie je spravidla viazané na triedu ventilácie, t.j. môže byť zabudovaný do prírodných i nútených (výfukových) systémov.

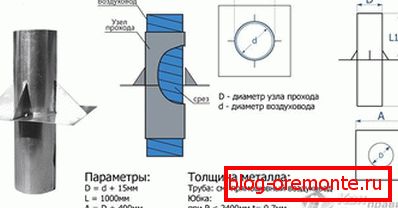

V závislosti od typu strešnej konštrukcie a typu ventilačného systému môže byť montážna základňa priechodovej jednotky cez strechu (sklo) rôznej veľkosti a tvarov. Môže byť obdĺžnikový, štvorcový, okrúhly alebo oválny, v závislosti od tvaru priechodného otvoru. Pri montáži takéhoto skla sa jednoducho namontuje na kovovú rúrku daného priemeru vyrobenú z plechu hrúbky najmenej 1 mm.

Všetka výsledná štruktúra sa potom upevní priamo na strechu alebo na špeciálnu základňu vyrobenú vo forme železobetónového skla. Na upevnenie ventilačných priechodov na takom skle, ktoré umožňuje odľahčenie strešnej konštrukcie z nadmerného zaťaženia, sa používajú špeciálne kotviace skrutky.

Údaje pre návrh UE

Údaje pre návrh lokality a výber jej odrôd sa určujú na základe nasledujúcich faktorov:

• uhol sklonu;
• veľkosť zaťaženia vetra a snehu v regióne;
• materiál a hrúbka podkrovie;
• druh strešného materiálu používaného na zatváranie strechy.

Ak je prekrytie horného poschodia domu vyrobené zo železobetónových dosiek - v tomto prípade by mali byť pripravené vopred otvory vhodnej veľkosti a tvaru, vystužené sklenicami monolitického betónu. Prechod cez prekrytie, vyrobený vo forme ľahkého kovového rámu, je vyhotovený podobným spôsobom, s jediným rozdielom, že okuliare pre rúry sú vyrobené z kovu. Voľba veľkosti a tvaru skla v každom prípade by sa mala robiť v štádiu prípravy projektovej štruktúry.

Pri vykonávaní výpočtov uzlov treba skôr zvážiť sklon svahu nastavený na zaťaženie snehom a vetrom. V regiónoch s častými zrážkami je potrebné vziať do úvahy, že v zime môže hmotnosť snehu nahromadená na streche dosiahnuť významné hodnoty; súčasne môže zablokovať aj uzly priechodu strechou a kanálmi jej vetrania.

Pri výpočte zaťaženia na UE sa musí brať do úvahy aj možnosť vystavenia snehovej hmoty, ktorá sa posúva zo strechy počas jarného rozmrazovania (vždy sa zohľadňuje kvalita povrchu strešného materiálu).

Typy UE

V stavebníctve sa najčastejšie používajú tieto typy elektrických prvkov:

• zariadenia s ručne ovládaným ventilom;
• jednotky s automatickým riadeným ventilom;
• uzly bez ventilu.

Uzly vybavené ručnými ventilmi sa vyznačujú takými pozoruhodnými vlastnosťami, ako je jednoduchosť ovládania a účinnosť. Naproti tomu do mechanického ventilu je zabudovaný špeciálny ovládací mechanizmus, ktorý umožňuje jeho automatické otváranie a zatváranie.

Uzly bez ventilov majú konštantné spojenie s vonkajším priestorom a najčastejšie sa používajú v potrubných potrubiach, ktoré vyžadujú nepretržitý prívod čerstvého vzduchu.

Majte na pamäti, že veľkosť UE pre organizáciu ventilácie sa hodí do rady hodnôt, ktoré sa doslova líšia o niekoľko milimetrov, čo umožňuje prakticky využiť mnohé z ich odrôd.

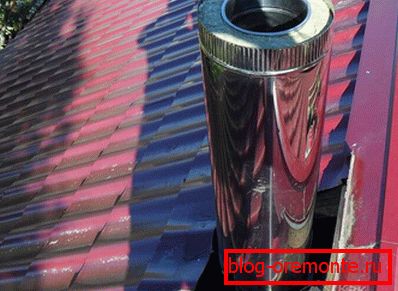

Vlastnosti UE pre komíny

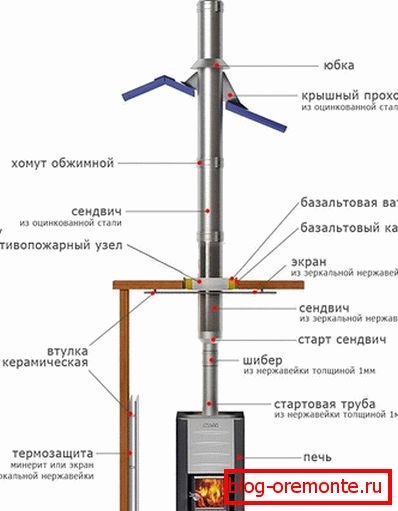

Zvláštny prístup k usporiadaniu prechodových jednotiek používaných na privádzanie komína na strechu budovy je vysvetlený potrebou splniť požiadavky na požiarnu bezpečnosť. Počas prevádzky je výtoková dýza silne zahrievaná plynom z pece, čo nevylučuje možnosť vznietenia horľavých materiálov susediacich s ním.

V tomto ohľade, inštalácia UE v tomto prípade, tieto požiadavky:

1. Pri vytváraní uzla medzi komínom a strešnými prvkami je potrebné vytvoriť malú medzeru, ktorej veľkosť je určená príslušnými stavebnými predpismi.
2. V oblasti ohrozujúcej požiar sa musí položiť tepelne odolný materiál, ktorý vylučuje možnosť požiaru (napríklad azbestu).
3. V úsekoch priechodu komína cez strešnú krytinu by sa mali používať špeciálne boxy vyrobené z pozinkovaného kovu, ktoré zabezpečia medzeru naplnenú sklenenou vatou alebo iným spomaľujúcim materiálom.

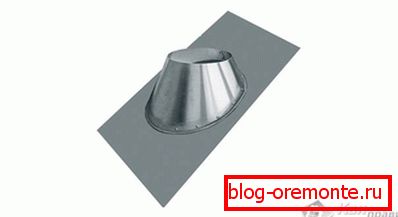

Jednoduchšia verzia prechodu cez strechu zahŕňa usporiadanie špeciálneho plášťa, ktorý vám umožní dostať medzeru požadovanej veľkosti medzi výtokové potrubie a otvor v strešnom materiáli. Prítomnosť takejto medzery okrem ochrany proti požiaru vám umožňuje kompenzovať tepelnú dilatáciu stien komínového kanála pri jeho zahrievaní.

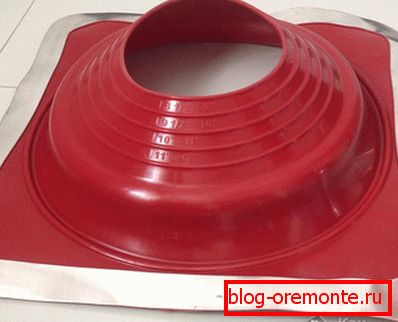

Universal Sealer

V súčasnej dobe sa okrem typických priechodových uzlov v stavebníctve stále viac využíva ich jednoduchšia modifikácia, vytvorená vo forme univerzálneho kruhového zhutňovača. Rozdiel tohto prvku od ostatných UE je taký, že je možné ho inštalovať na otvory s takmer akýmkoľvek priemerom (pomocou univerzálneho tesnenia je možné utesniť priechody priemerom 3 až 60 cm). Účinnosť jeho použitia nesúvisí s typom strešného materiálu, to znamená, že také tesnenia poskytujú spoľahlivé utesnenie všetkých známych ochranných povlakov.

Vďaka svojmu kužeľovitému tvaru je možné tieto výrobky používať na šikmých strechách takmer akéhokoľvek svahu a ich pružnosť umožňuje spoľahlivé vedenie tesnení na vlnitých alebo hrebeňových vlnových plochách, napríklad stohovaných s ľubovoľným rozstupom.

Výrobky tejto triedy sú vyrobené z vysoko kvalitného silikónu, ktorý im umožňuje pracovať v širokom rozsahu teplôt (od -74 do + 260 ° C).

Výhody takýchto tesnení by sa mali pripisovať skutočnosti, že si silikón zachováva svoje vlastnosti dobre v podmienkach expozície agresívnym médiám a má dlhú životnosť v porovnaní s bežnou gumou.

Vlastnosti montážnej univerzálnej tesnenia

Pri výbere vhodného univerzálneho tesnenia treba predpokladať, že na zaistenie tesnosti priechodu by mala byť pracovná veľkosť namontovaného krúžku o niečo menšia ako priemer potrubia (približne 20%).

Pre uľahčenie upevnenia tesnenia je prebytočný materiál z krúžku jednoducho odrezaný. Pevné uloženie namontovaného výrobku na povrch strechy po celom profile je zabezpečené spoľahlivým stlačením jeho príruby, ktoré sa vykonáva pomocou špeciálneho inštalačného nástroja.

Povrch potrubia je ošetrený vopred pripraveným roztokom mydla, čo uľahčuje montáž tesnenia.

Po spoľahlivom utesnení spoja pomocou špeciálneho zloženia je tesnenie pripevnené na povrch strechy pomocou samorezných skrutiek vhodnej veľkosti, ktoré sú naskrutkované v kruhu s krokom približne 35 mm.

Univerzálny tesniaci materiál je vysoko náročný tak medzi profesionálnymi staviteľmi, ako aj súkromnými obchodníkmi, čo sa vysvetľuje jednoduchosťou jeho inštalácie a vysokou kvalitou tesnenia.

Na záver poznamenávame, že pri usporiadaní typických uzlov vetracieho alebo komínového priechodu mäkkou strechou sa namiesto tuhého upevnenia pomocou skrutiek môžu použiť špeciálne adhezívne zmesi a bitúmenové tmely, ktoré spájajú upevňovacie a izolačné vlastnosti. Pravidlá aplikácie týchto zlúčenín určuje výrobca a preberajú kompatibilitu svojich rôznych typov navzájom (za predpokladu, že po zmiešaní nebudú rozkladať a neuvoľňovať žiadne chemicky účinné látky).
