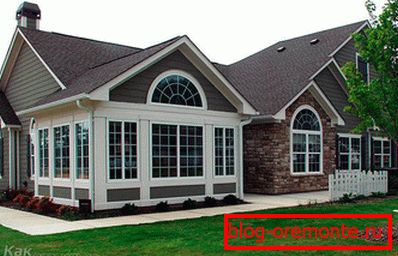

Strešná strecha s viacerými strechami

Medzi rôzne štruktúry strechy je považované za najťažšie a atraktívnejšie multi-tong. Zvláštnosť jeho návrhu spočíva vo veľkom počte zložitých prvkov. Patria medzi ne predok, kliešte, údolia a rebrá. V tomto článku budeme vysvetľovať, ako budovať ruku viacúrovňovou strechou, ukážeme výkresy a diagramy, fotografické a video materiály.

Najčastejšie sa v niekoľkých prípadoch vytvára viacúrovňová strecha:

• pôvodne;
• v procese rozšírenia priestorov;

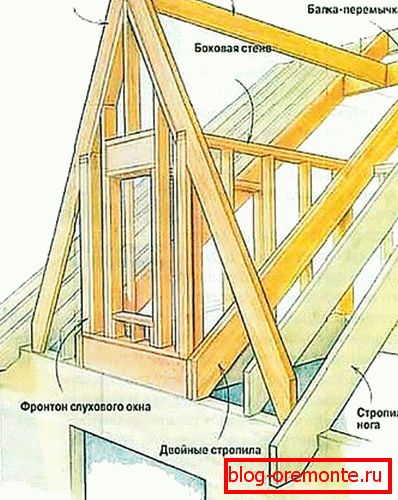

• na montáž bočného osvetlenia v podkroví;
• v budovách so zložitým usporiadaním a veľa izieb.

Špeciálne funkcie

Jednoduchým variantom štítovej strechy je štítová strecha bez štítov. V tomto dizajne sa horná trojuholníková časť steny nazýva štít. V procese budovania viac strechy neexistujú žiadne jednoduché kroky, všetky akcie, počnúc výpočtami, vyžadujú vedomosti a zručnosti. Strešný prístroj umožňuje umiestniť pod ním obytný priestor. Napriek ťažkostiam majitelia domov prijímajú nezávislé zariadenie, ktoré šetrí významné množstvo peňazí. Viacvrstvová strecha bude vyžadovať obrovské fyzické a finančné náklady, ale poteší tvorcov architektonickej krásy budovy.

Výhody dizajnu:

• vďaka vyváženému systému strešných ramien môže ľahko vydržať vysoké zaťaženie;
• strecha má originálny a atraktívny vzhľad;
• dizajn sa líši v spoľahlivosti a trvanlivosti;
• je tu voľný priestor pre extra izbu alebo podkrovie;
• snehová pokrývka nie je oneskorená na strmých svahoch.

nevýhody:

• komplexný dizajn, ktorý si vyžaduje správne výpočty a inštaláciu;
• veľké množstvo odpadu vznikajúceho pri rezaní strešného materiálu, najmä kovu;
• vysoké zaťaženie v údolí vznikajúce zo snehu;
• potreba vysoko kvalitnej hydroizolácie vnútorných kĺbov.

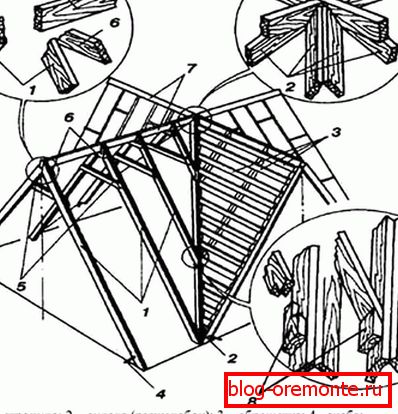

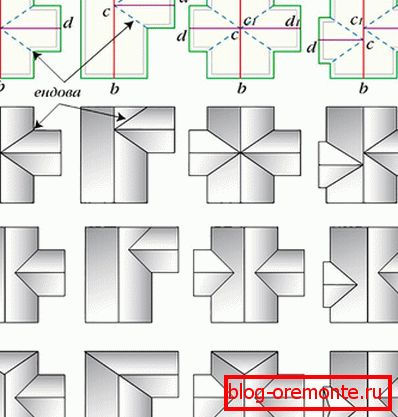

Označenie hlavných konštrukčných prvkov

Endova - miesto vnútorného spojenia korčulí, sú jedným z kľúčových uzlov. Musia vydržať značné zaťaženie z hromadenia snehu, takže podpera zo systému podpery a vzpery sa vykonáva zospodu. Hydroizolácia areálu je veľmi dôležitá, na údolí prechádza všetka voda tečúca po streche. Pri akejkoľvek konštrukčnej chybe dôjde k úniku.

rebrá - predstavujú vonkajší roh pripojených svahov. Jedným z najťažších miest v konštrukcii strechy s viacerými otvormi sa považuje priesečník hrebeňovej tyče, ku ktorej je susedná koncová časť. Hrebeň je jedným z okrajov strechy.

Shtipets - časť steny obmedzená svahmi, ukáže sa ako trojuholník a nie je oddelená od steny rímsou.

Mawérlat - nosná základňa celej strechy, ktorá rozdeľuje zaťaženie na steny a základy.

krovy - zavesené, visiace a diagonálne.

sústruženie - rám z lišty potrebnej na upevnenie strešného materiálu a otepľovanie.

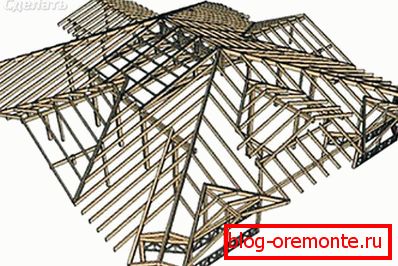

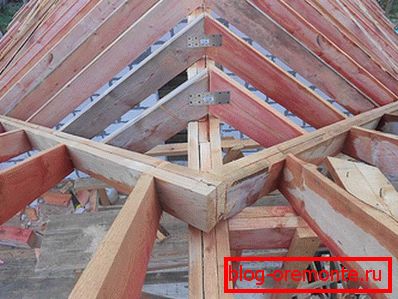

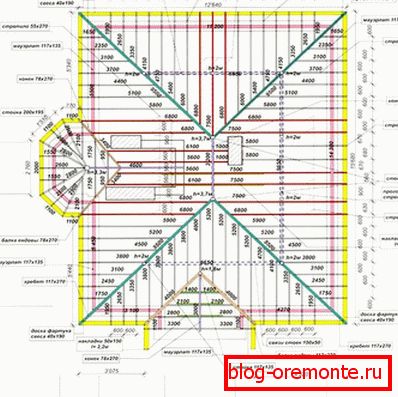

Inštalácia nosníka rámu

Základom viacúčelovej strechy je mauerlat. Základný prvok je vystavený vysokému zaťaženiu, preto sa používa nosník s prierezom 150 × 150 mm. Na stenách budovy je pripevnený kotvami položenými pri stavbe domu. Na mauerlat štíhlych krokve. Krovy môžu byť šikmé a zavesené. Ich výber je daný dizajnovými prvkami.

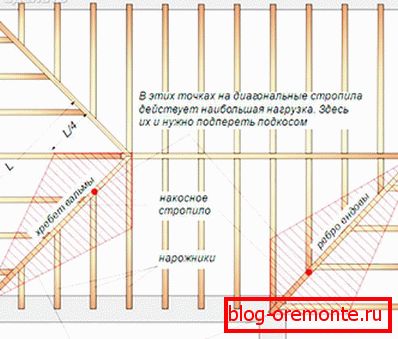

V prípade bokov a poloplanových strešných konštrukcií sú na spojoch svahov namontované nožnice. Tieto prvky predstavujú hlavnú záťaž, preto je potrebné ju posilniť pracovníkmi. Takéto krokvy môžu byť dvojité, spojené z dvoch dosiek s rozmermi 150 až 50 mm. Nosné ramená, vystužené zárubňami a skrutkami tvoria farmu. S cieľom poskytnúť atraktívny pohľad na viacúrovňovú strechu a potrebnú tuhosť konštrukcie sú všetky časti nosníkov vytvorené ako šablóna. Začiatočníci stavitelia nemôžu zostaviť nosníky s rezaním, ale upevňovať ich pomocou kovových prekryvov.

Upevňovacie krokvy na mauerlat sa vykonáva drážkovaním, inštaláciou konzol alebo rohov. V hornej časti krokvy sú spojené hrebene. Pri inštalácii nosníka vo veľkom dome sa stropné nosníky používajú ako obruby. Je možné vystužiť konštrukciu guľatiny - vodorovnú tyč položenú presne uprostred medzi dvoma stenami a pripojenú na výkonovú dosku. Pod nakosnye nohy a endova môžu byť stohované ďalšie ohyb.

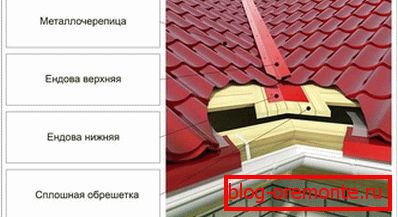

Montáž koncovky

Po inštalácii krokiev je prepravka plnená na nich, pri kĺboch ​​ramp, kde je koncovka usporiadaná, je spojitá. Usporiadanie vodotesniaceho zariadenia vnútorného rohu umožňuje vytvorenie ďalšej vrstvy na zaistenie spoľahlivosti konštrukcie. Na dosky sa položí hydroizolácia a spodná doska je namontovaná. Ak koncovka pozostáva z viacerých častí, sú namontované na dne, okraj spodného prvku sa prekrýva s hornou časťou. Spojenie spodnej koľajnice a strešnej krytiny je izolované. Aby štruktúra získala dokončený vzhľad, je nastavená horná doska údolia.

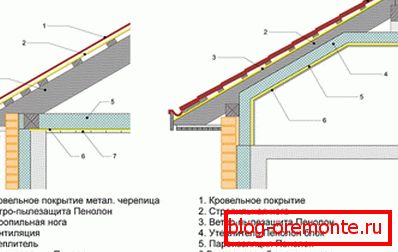

Prepravné prepravky, izolácia a montáž strechy

Posledný prvok krovu je laty. Je plnené na krokve krokom, ktorý závisí od voľby strešnej krytiny. Pre mäkkú strechu je zhotovená pevná, pre kovové dlaždice - v krokoch 25-30 cm. Vodovzdorná fólia sa plazi horizontálne na latku, pásky sa prekrývajú o 10 cm. Pri návrhu izolácie nesmieme zabudnúť na vetracie otvory. Pri viacúrovňovej streche sa doporučuje nenáročný povlak, aby sa pri kladení kovových dlaždíc neposkytovali žiadne ďalšie napätie na krokve.

Existuje mnoho možností, ako vytvoriť viacúrovňovú strechu, líšia sa zložitosťou dizajnu a vzhľadu. Najviac organicky tento typ strechy vyzerá na štvorcové a obdĺžnikové domy.
