Štítová strecha to urobte sami

Samostatné inštalovanie štítovej strechy je možné len s určitými schopnosťami pracovať s takýmito konštrukciami a vyžaduje zvýšenú pozornosť na všetky detaily stavebných postupov. Na uľahčenie vykonávania nadchádzajúcej práce vám pomôžeme starostlivo preskúmať naše pokyny, ktoré podrobne opisujú, ako sa štítová strecha vyrába s vlastnými rukami, berúc do úvahy všetky nuansy operácií vykonaných v tomto procese.

Možnosti strechy

Aby sme pochopili všetky jemnosti a špecifiká pripravovaných prác, najprv vás predstavíme známe typy štítových striech s rôznymi uhlami sklonu svahov, pri ktorých voľbe by sa mali brať do úvahy nasledujúce faktory:

• typ zastrešenia;
• miestne klimatické podmienky;
• funkčný účel budovy.

Uhol sklonu svahov v rôznych budovách sa môže meniť v rozsahu hodnôt od 10 do 40 stupňov a výrazne ovplyvňuje výber strešného materiálu. V súlade s týmto ukazovateľom môžu mať štítové konštrukcie nasledujúce verzie:

• s jemnými svahmi (až 20 stupňov);
• strechy s veľkým uhlom sklonu (viac ako 20 stupňov);
• strechy so šikmou šikmou čiarou (s premenlivým uhlom sklonu).

Prípravné činnosti

Aby ste určili výber optimálnej konfigurácie strechy pre vaše podmienky, je potrebné najprv zohľadniť takýto ukazovateľ ako zaťaženie snehom a vetrom. Prirodzene, pri znížení uhla sklonu strechy je výrazne znížené zaťaženie vetrom; avšak v tomto prípade nie je možné používať podkrovie pre potreby domácnosti (napr. v podkrovnom priestore).

Pri výbere tvaru štítovej strechy sa zvyčajne predpokladá, že kľúčové nosné body väzného systému sa zhodujú s líniami umiestnenia nosných konštrukcií samotnej konštrukcie (najmä jej horného poschodia). Súčasne sa berie do úvahy aj šírka domu, ako aj prítomnosť vnútorných nosných stien.

Pri príprave projektu sa zohľadňuje prítomnosť alebo absencia podkrovia v budúcej štruktúre, ako aj celkové rozmery strešnej plochy. So značnou veľkosťou uzavretého priestoru pri konštrukcii nosníka (okrem nosníka, používaného ako nosný strop) by mali byť zahrnuté ďalšie prvky - tzv. Chodníky a regály.

Bolo by správne premýšľať o tom, kde bude vchod do podkroví a ak je to potrebné, urobiť schodisko.

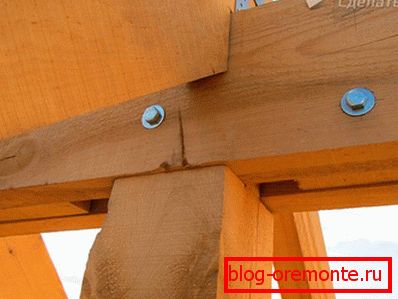

Pri usporiadaní štítovej strechy s vlastnými rukami (bez podkrovia) je povolené používať systém šikmých krokvík pripevnených hornou časťou k hrebeňovému nosníku. Samotný beh je podporovaný špeciálnymi stojanmi, ktoré sú nainštalované s podporou na vnútornej opornej priehradke.

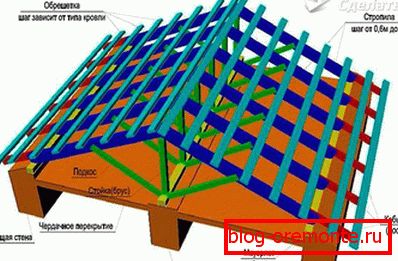

Najpraktickejšou a najhospodárnejšou možnosťou pre usporiadanie strešných konštrukcií, ktoré sa používajú hlavne pre ľahké budovy, sú závesné krokvy na usporiadanie, ktoré sú nožnicové ramená spojené dvojicami pomocou špeciálnych skrutiek. Tieto sú horizontálne prepojky, ktoré zabezpečujú požadovanú tuhosť celej konštrukcie ako celku. Každá z visiacich krokien leží na svojich koncoch na bočných stenách budovy.

V prípade, že jeho šírka presiahne 6 m, budete musieť zvýšiť počet nainštalovaných chodov a stojanov. Pripomeňme, že nosník je špeciálny vodorovný pruh, ktorý sa používa ako doplnková podpera pre krokvy a namontovaný pomocou špeciálnych stojanov.

Tieto regály sú založené na takzvaných tyčiach (vopred pripravené drevo položené pozdĺž svahu). Takéto drevo spolu so stojanmi môžu slúžiť ako rám pre steny plánovanej podkrovnej miestnosti. Použitie námorných trámov vám umožní vybaviť podkrovie alebo pomerne priestrannú podkrovnú miestnosť pre potreby domácnosti.

Ale predtým ako vytvoríte štítovú strechu, musíte sa najprv obávať prípravy materiálov na to. Pri výpočte objemu požadovaného dreva sa nepokúšajte prehliadať skutočnosť, že hmotnosť nosníka by nemala prekročiť hodnotu tejto konštrukcie. V tomto prípade je sekcia použitá na jeho usporiadanie dreva spravidla vybraná na základe veľkosti samotnej konštrukcie.

Mawérlat

Mauerlat sa používa ako nosná základňa priehradovej konštrukcie a poskytuje jej spoľahlivé a stabilné upevnenie na stenách budovy. Ako mauerlat sa bežne používa pravidelné drevo s prierezom 100 × 150 mm, ktoré sa montuje po celom obvode budovy a zabezpečuje rovnomerné rozloženie zaťaženia na jeho stenách.

Montáž lúča do steny môžete vykonať jedným z nasledujúcich spôsobov:

• špeciálny (valcovaný) drôt používaný na upevnenie nosného nosníka na stenu je murovaný v murive;
• kovové čapy požadovanej veľkosti sú zatepené do muriva (s priemerom najmenej 12 mm);
• Na stenu je vyrobený špeciálny monolitický betónový nosník, ktorý je vybavený oceľovými čapmi.

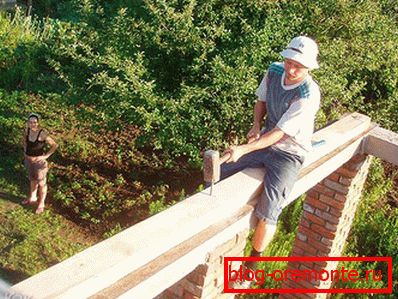

Závrtky používané na bezpečné upevnenie mauerlatu sú umiestnené okolo obvodu budovy s rozstupom asi 120 mm. Pri výbere výšky upevnenia by ste mali zvážiť celkovú hrúbku vrstvy hydroizolačnej vrstvy a dreva s vopred pripravenými otvormi. Počas inštalácie je nosná tyč upevnená na čapoch a je pevne pripevnená maticami, ktoré sú vybavené širokými podložkami.

Usporiadanie priehradového systému

Systém trámov typického domu obsahuje niekoľko častí, ktoré sú štrukturálne kombinované do jedného celku. Hlavným prvkom štítovej strechy je priehradka v tvare písmena A, ktorá je pevnou štruktúrou, ktorá pracuje na princípe "na ťah". V prípade, že rám domu je vyrobený z dreva - mali by ste dbať na to, aby jeho steny na úrovni stropných nosníkov boli spevnené špeciálnymi kravkami, ktoré vylučujú možnosť ich posunutia pod zaťažením.

Na strope na strane podkrovia sú špeciálne guľatiny (tyče s úsekom 150 × 150 mm), ktoré slúžia ako podpera pre vrtuľové regály. Všetky opakujúce sa prvky krokozového systému sa robia striktne podľa šablóny, čo umožňuje dosiahnuť rovnoramennú konštrukciu duo-pitch po montáži s rovnomerným rozložením hmotnosti.

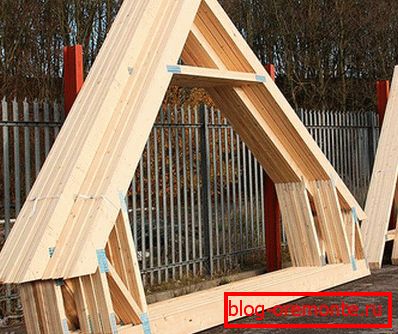

Pripevňovacie zábradlia v tvare písmena A pre systém priehradového nosníka sú namontované na šablóne priamo na zemi, po ktorom prefabrikovaná konštrukcia stúpa nahor na strop pripravený na inštaláciu nosníka. V tomto prípade sú nosníky inštalované s oporou na koľajniciach a trámy so svojimi spodnými koncami sú namontované na výkonovej doske.

Pozdĺž cesty, poznamenávame, že pri výrobe šablóny väzby môžete ľubovoľne zmeniť dĺžku svojich prvkov zmenou parametrov budúcej strechy (napríklad jej výšky). Vďaka tomu si môžete zvoliť najlepšiu voľbu pre vaše podmienky.

Pri inštalácii nožných nožov na miestach spájania s páskou sú vytvorené špeciálne uzatvorené rezy, ktoré zaisťujú spoľahlivý kontakt a pevnú väzbu s výkonovou doskou. Na zvýšenie tuhosti konštrukcie v tejto montáži sa často používajú špeciálne kovové dosky.

štít

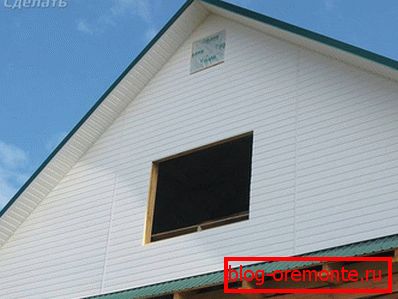

Pri príprave stavebného projektu (tj predtým, ako si postavíte dom), budete musieť starostlivo vypracovať usporiadanie jeho štítov.

Внешне фронтон выглядит как продолжение стены, имеющее границу по линии скатов кровли. Для случая рассматриваемой нами двускатной кровли фронтоны имеют форму равнобедренного треугольника. štítными основаниями служат крайние фермы, высота и вертикальность установки которых строго контролируется.

V hornej časti štítových nosníkov je inštalovaný hrebeňový nosník, ku ktorému sú následne pripojené zvyšné krokvy. Šitie výsteliek s doskami sa vykonáva vo vopred vybranom smere (vertikálne alebo horizontálne). Zvyčajne sa organizuje po dokončení celého komplexu strešných prác, ale je to povolené v rovnakom čase ako posledný. So všetkými jemnosťami montáže štrbinových štítov strechy môžete zistiť zobrazením zodpovedajúceho videa.

Na záver poznamenávame, že štíty a prvky strešnej konštrukcie sú povinne izolované.

fotografie

video

Toto video zobrazuje inštaláciu štítovej strechy so štítmi:
