Podzemné odvodnenie

Aby bytová budova v súkromnom sektore v meste alebo mimo neho bola ponorená, mala by sa vykonať odvodňovanie nadácie. Táto konštrukcia umožňuje obmedziť výšku toku podzemnej vody tak, aby neprekročila kritický bod, zaplavuje suterén alebo pivnica (alebo pozorovacia jamka v garáži). Okrem zaplavenia určitých priestorov môže dôjsť k veľkým problémom. Na stenách, strop a podlahu miestností bude vlhkosť a plesne, poškodia sa výzdoba a inventár, nadácia bude zničená.

Ako vyzerá drenážna schéma? Pod úrovňou suterénu pod úrovňou podlahy suterénu (alebo inej miestnosti, ktorá je umiestnená pod všetkými ostatnými) je postavená konštrukcia, ktorá zabraňuje vniknutiu podzemných a dažďových vôd do suterénu. Zvážte, čo tvorí základ pre odvodňovanie múrov.

vlastnosti

V skutočnosti dnes málo ľudí povedať, že drenážny systém nie je potrebný. Pre tých, ktorí majú dom v suteréne alebo je v budove suterén, je jednoducho potrebné vypustiť vlhkosť pri múre. Samozrejme, že je lepšie sa o ňu postarať aj počas výstavby, keď sa práve kladie základ. No, v prípade, že je budova už vybudovaná, ale nie je tam žiadna úniku vody, budete musieť nájsť čas a peniaze na vytvorenie systému ochrany pred podzemnými vodami. Začiatkom odvodňovacieho zariadenia budú výkopové práce okolo domu.

Vlhké potrubia, tiež známe ako odtoky, sú umiestnené okolo budovy okolo obvodu. V rohoch domu, kde sú rúry navzájom spojené, sú vykonávané kontrolné studne. Čerpacia studňa je usporiadaná na najnižšom mieste predmestskej oblasti. Jeho cieľom je priniesť prebytočnú vlhkosť za hranice územia na najbližší búrkový systém alebo na niektoré vodné útvary.

Ak položíte hlinený hrad vo vzdialenosti pol metra od základne, môžete ho dodatočne chrániť pred vodou.

Zabezpečenie ochrany proti vlhkosti na stene znamená, že sa použije niekoľko typov drenážnych prvkov:

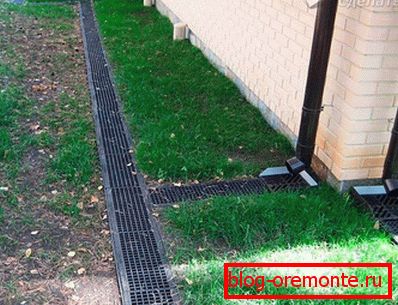

• lineárne, Je vyrobená z profilov vyrobených z polyvinylchloridu. Tieto úseky majú niekoľko odkvapov, ako aj ochranné mreže, ktoré sú namontované cez slepú plochu okolo domu. Pri vstupe do týchto mriežok prechádza voda cez potrubie do jímky.
• lôžkový, Tento typ drenáže je vybavený priamo pod základom a umiestni sa na rovnakej úrovni ako pieskový vankúš. Výsledkom je, že všetka nadbytočná kvapalina prúdi do prijímacej studne pozdĺž odtokov s perforáciami, nad ktorými sa z rieky naleje piesok a sutiny (predtým premyté). Rozdrvený kameň a piesok sú potrebné, pretože hrajú úlohu ochranného filtra.

Vykonávanie výpočtov na inštaláciu drenáže

Pri rozhodovaní o tom, ako hydraulicky chrániť základy budovy je potrebné pamätať na niekoľko dôležitých faktorov:

• Hĺbka základov, Závisí to od hĺbky drenážneho pásu, ktorý by mal byť umiestnený na úrovni vankúša alebo dokonca mierne pod ním.
• Sklon drenáže, Ak je drenážny systém rovnomerne spustený smerom k strane, kde je umiestnený kolektor, pričom dĺžka potrubia je 2 cm na jeden lineárny meter, je možné zabezpečiť bez prerušenia vypúšťanie nadbytočnej vody, aby sa zabránilo stagnácii v rúrkach a získanie nepríjemnej vône.

Ak chcete správne vykonať odvodnenie, je potrebné vopred vyznačiť body systému, ktoré sú na vrchole a na najnižšej úrovni. Značka hĺbky, na ktorej bude musieť byť umiestnená horná úroveň systému, závisí najpriamejším spôsobom na mieste, kde bude umiestnený zberný bod vody a jeho výstup. Zvyčajne sa za takú značku odoberá roh domu a dno prijímacieho potrubia môže slúžiť ako nižšia značka.

Ak chcete zistiť, ako sa vykonáva drenáž a aké výpočty sú spojené s ním, zvážte malý príklad. Uveďte ilustračný príklad domu s dĺžkou 8 ma šírku presne 5 m. Studňa bude vzdialená 9 m od budovy a jej horná úroveň bude zvýšená o 28 cm nad zemou.

Vypočítajte dĺžku zákopov. Dĺžka jednotlivých úsekov výkopu do miesta, kde sa voda odkloní, je 13 m (súčet šírky a dĺžky domu, ktorý sa rovná 5 a 8 m). Celková dĺžka výkopu do prijímacej studne je 22 m (13 m, vypočítaná vyššie a 9 m do studne). Výsledkom je, že hodnota rovnajúca sa 44 cm (2 cm × 22 m dĺžka) sa bude považovať za prípustný sklon.

Ak je miesto, kde bude voda vyčerpaná, z nejakého dôvodu príliš vysoká, musíte nainštalovať drenážne čerpadlo, pomocou ktorého môžete vyčerpať z jímky.

Bez ohľadu na to, čo sa vo vašom prípade vyžaduje, odvodnenie okolo základnej dosky by malo byť umiestnené vo vzdialenosti najmenej 3 m od budovy. A plnivá, piesok a štrk, zaspávajú do hĺbky, ktorá nedovolí, aby tieto materiály bobtnali, ak zmrazia podzemnú vodu. Okrem toho je v okolí budovy nevyhnutné usporiadať slepú plochu, ktorá nie je menšia ako jeden meter.

usporiadanie

Celkovo nie je ťažké vykonať odvodňovanie múrov, hlavnou vecou je vykonať všetku prácu v etapách v nasledujúcom poradí:

• Počas vytvárania piesočnatej podušky je potrebné dôkladne zistiť výškové rozdiely na rôznych miestach pomocou úrovne (geodetický nástroj merajúci výškový rozdiel v rôznych výškach). Štítky alebo medzníky sú nastavené na označených miestach. Tam, kde je hĺbka menšia ako požadovaná hĺbka piesku, je potrebné vyplniť miesto, kde je viac - rez krajine. Výsledkom bude rovnomerný sklon, pozdĺž ktorého môžu byť rúry položené tak, aby voda prechádzala rovnomerne bez použitia čerpadla.
• Nad vrstvou piesku musíte šíriť plátno geotextílie a potom vyliata umývaný štrk. Keď je štrk rozptýlený, urobia zárez, v ktorom bude položená drenáž. Počas pokládky je potrebné zabezpečiť, aby bol svah rovnaký po celej dĺžke zákopov.
• Dierované potrubia z polyvinylchloridu by sa mali položiť na štrk. Otvory v nich musia mať veľkosť, ktorá nedovolí, aby malé častice štrku vytvorili upchatie.
• Po dokončení všetkých pripojení skontrolujeme celkovú zaujatosť ako celok. Môžete to urobiť potiahnutím kábla. Na každom páre merača by sa svah mal zväčšiť o 2 cm, to znamená, že po 2 m bude drenážny výpust klesnúť o 2 cm, po 4 m - o 4 cm a tak ďalej.

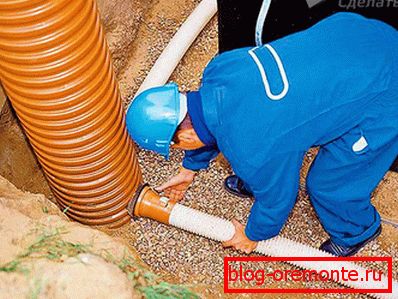

• Na rohoch používame odpalíky na vytvorenie rohových kĺbov a vyvedenie zvislej rúrky, ktorá bude mať priliehavé veko. Vďaka takýmto kohútikom nainštalovaným na každom rohu bude pre systém jednoduché vyprázdniť akékoľvek nečistoty alebo kal.
• Rúry položené v zákopoch sú zabalené geotextíliou a vinutie by malo byť bez medzery. Tiež by sa nemal dostať štrk alebo piesok. Že geotextília sa nerozvinula, je viazaná kapronovou niťou.
• Po navíjaní je zásyp zhotovený z čistého štrku s hrúbkou asi 17 cm, výsledný vankúš štrku musí byť pokrytý rovnakou geotextíliou, aby sa zabránilo vniknutiu pôdy do otvorov.
• Veľká časť riekového piesku sa naleje cez štrk, čo umožní dodatočné filtrovanie odpadových vôd.
• Uvoľňovanie odpadových potrubí z domu je potrebné izolovať. Na to môžete použiť hrúbku peny najmenej 20 cm.

V skutočnosti ide o poslednú fázu konštrukcie drenáže nadácie. Na fotografii na konci článku môžete vidieť, ako sa tieto alebo iné štádiá usporiadania takejto ochrany vyzerajú. Hotový systém je možné prevádzkovať niekoľko desaťročí, ak sa oň staráte a udržiavate ho včas.
