Podlaha s teplou vodou to urobte sami

Vykurovanie v dome je integrálnou inžinierskou sieťou. Zo všetkých možných systémov podlahového vykurovania je najväčší dopyt teplá voda, a to napriek zložitosti jej inštalácie. Vďaka teplej podlahe v miestnosti môžete vytvoriť pohodlnú a útulnú atmosféru. V tomto článku sa budeme zaoberať všeobecnými odporúčaniami pre inštaláciu podlahy s teplou vodou.

Ako to

Teplá voda v zostavenej forme je vrstevnatá štruktúra známa aj ako "vykurovací koláč". Jeho hrúbka závisí od niekoľkých faktorov:

• Hrúbka použitej izolácie.
• Hrúbka náterového a dokončovacieho vyrovnávacieho poteru.
• Priemer vykurovacieho okruhu.

Podlahové vykurovanie zahŕňa kotol, podsústavu, rozdeľovač, vykurovacie okruhy a ďalšie príslušenstvo.

typy

Existujú tri typy systémov podlahového vykurovania:

1. betón, Obrysy vykurovania sú vyplnené betónovým poterom, ktorý okrem ochrannej a vyrovnávacej funkcie slúži ako akumulácia tepla.
2. Nastilynaya, Väčšinou sa tento systém realizuje v drevených domoch s guľatinou. To sú všetky prípady, kedy nie je možné vybudovať betónový poter alebo celková hmotnosť poteru nebude odolávať prekrývaniu. Tiež sa táto technika používa v panelových domoch, kde podlahové dosky nie sú schopné odolávať ťažkým nákladom.
3. drevo, Podobný systém sa používa na rovnakom mieste ako stôl s jediným rozdielom: vykurovacie okruhy sú namontované medzi lagmi pod podlahou, ktoré sú položené na začiatku oneskorenia.

Nastilynaya и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м², V opačnom prípade, keď je vykurovanie vypnuté, miestnosť sa ochladí veľmi rýchlo. V prípade betónového poteru je situácia iná, poter samotný je tepelný akumulátor, takže na chvíľu bude v miestnosti udržiavaná príjemná teplota. Podlaha alebo drevený systém so zlou izoláciou môže slúžiť len ako prídavné vykurovanie hlavného radiátorového systému.

Cake teplé podlahy

Pod koláčom sa rozumejú všetky vrstvy zahrnuté do konštrukcie podlahového vykurovania. V závislosti od zvoleného systému sa jeho zloženie môže mierne líšiť.

Pie Concrete System

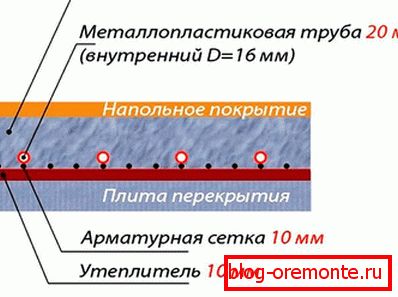

Hrúbka podlahy z teplého betónu sa môže líšiť. Nižšie je znázornený diagram koláča s približnou hrúbkou každej vrstvy:

Zvážte postupnosť položenia tortu na ohrev betónového systému:

• Drsná základňa, Poter sa naleje na dosku alebo základný náter. V druhom prípade musí byť piesok a drvený kameň s priemernou celkovou hrúbkou do 60 mm nalievaný a narazený.
• hydroizolácie, Potrebné, ak sa blíži podzemná voda.
• Izolátor tepla, Jeho hlavnou úlohou je odstrániť most za studena a únik tepla. Môžete napríklad použiť polystyrénovú penu s hrúbkou 20-115 mm a hustotou 30-40 kg / m³, Najmä hrúbka izolácie by mala byť veľká, ak je pod podlahou nevykurovaný pivničný priestor alebo zem. Ak sa rozhodne použiť špeciálne rohože (vyrobené z izolácie) s výstupkami, potom je dôležité brať do úvahy, že ich hrúbka je 30 mm. Aby sa izolačná vrstva dodala požadovanej hrúbke, navyše sa pod rohože položí polystyrénová pena.
• Polyetylénový film, Umiestnené v dvoch vrstvách. Hrúbka filmu nie je menšia ako 150 mikrónov.
• Výstužná sieť, Je nevyhnutné, aby ste získali vysoko pevný poter v prípadoch, keď jeho hrúbka presiahne 60 mm a očakáva sa vysoké zaťaženie základňou. Napríklad priemer mriežky môže byť od 3 do 5 mm a veľkosť bunky je 100 x 100 alebo 150 x 150 mm.
• rúrka. Krok položenia трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Dokončovanie betónového poteru.
• podložka. Pod laminátom, parketou alebo iným obkladovým materiálom.
• Podšívka.

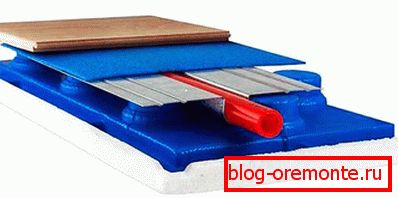

Pie Podlahový systém

Zvláštnosťou tejto metódy je to, že po dokončení inštalácie je systém podlahového vykurovania okamžite pripravený na prevádzku.

Systém podlahovej plošiny pozostáva z nasledujúcich komponentov:

• Hrubá podlaha.
• Čiapky s výstupkami, Sú bez izolácie. V tomto prípade sa dodatočne zakúpi tepelný izolátor. Celková hrúbka môže byť od 30 do 70 mm. Existujúce výstupky umožňujú bezpečné uchytenie rúrok.
• rúrka, Jeho inštalácia sa vykonáva v špeciálnom hliníkovom plechu. Je dôležité poznamenať, že nie každá rúra je vhodná pre podlahové vykurovanie. Mala by mať špeciálny povlak, ktorý zabraňuje pukaniu.
• GVL alebo iným splošteným materiálom.
• podložka.
• Povrchová vrstva.

Stojí za zmienku samostatne vrstva, ktorá sa nachádza medzi rúrkami a obkladovým materiálom. Typ substrátu sa môže líšiť v závislosti od spôsobu konečnej úpravy. Ak máte v pláne položiť keramickú dlažbu alebo linoleum na podlahu, potom na hornej strane rúrky sa doska s vlhkosťou odolnou sadrokartónovou vrstvou položí do dvoch vrstiev. Po chvíli sa však sadrokartónová doska pod dlaždice môže rozpadnúť, takže sa môžu brať do úvahy alternatívne substráty: preglejka odolná voči vlhkosti, sklenené horčíkové dosky alebo drevotrieska.

Systém tortového dreva

Zvážte 6 spôsobov, ako položiť teplú podlahu na drevené lagky, ktoré sú realizované bez poteru:

1. metóda.

Na drevenú podlahu sú položené dosky s rozmermi 50 × 150 mm v krokoch 600 mm. Minerálna vlna s hrúbkou 100 mm sa položí medzi zaostávače. Vykurovacie potrubia sa odvíjajú zhora. Otvory sa robia na zodpovedajúcich miestach v kmeňoch pre priechod potrubia. Zhora sa zaostáva preglejka a materiál na konečnú úpravu. Nevýhodou tejto techniky je to, že sa medzi preglejkou a rúrkou vytvorí airbag. To má negatívny vplyv na tepelnú vodivosť.

2. cesta.

Tepelnoizolačná vrstva z expandovaného polystyrénu, minerálnej vlny atď. Montované na hornej drevotrieske, OSB alebo preglejke. Po odrezaní dosiek z drevotriesky so zaoblenými rohmi. Neskôr vytvoria vykurovací okruh. Výsledné platne sa skrutkujú na existujúcu základňu so sklonom väčším ako je priemer potrubia o 4 mm. Potom položte fóliu ako odrazovú vrstvu. Horná vykurovacia rúra. Nakoniec je povrch pokrytý laminátom. Táto metóda nie je vhodná pre podlahu, pretože základňa je celkom mobilná.

3. cesta.

Táto metóda je dosť časovo náročná. Medzi lagmi sa tiež nachádza izolátor. Po zachytení dosky sa rovná roztečeniu rúr. V jednom rohu je vytvorená drážka pozdĺž celej dosky na uloženie potrubia. Najskôr sa položí fólia a potom potrubie. Potom namontovaný obkladový materiál.

4. spôsob.

V tomto prípade sa používajú špeciálne hliníkové dosky s drážkami na potrubie. Sú pripojené k guľatiny. Ale v tomto prípade sa odporúča položiť hrubý materiál na dosky, napríklad drevotrieskové dosky, aby sa zabránilo roztrhnutiu. A až potom skončíte.

5. cesta.

Medzi medzery namontované zvýšená podlaha. Medzi nosníkmi boli vyložené izolačné vrstvy. Na hornej strane listov sú umiestnené špendlíky v jednej úrovni s vrcholom oneskorenia. Pri priesečníku oneskorenia s potrubím sa vytvárajú malé drážky a na potrubie sa kladie špeciálne zvlnenie. To je dôležité, pretože kvôli lineárnej expanzii môže rúrka trieť proti drevu. Podklad a dokončovací materiál sú položené na vrchu.

6. cesta.

Táto metóda je jedna z najjednoduchších. Rúry sú položené priamo do izolácie, a to polystyrén. Priestor medzi vrcholom lag a potrubím môže byť naplnený sadrou, ktorá bude pôsobiť ako akumulátor tepla. Môžete však zaspať a vyčistiť suchý piesok.

Video: Výroba dreveného koláča

Kam inštalovať

Podlahové kúrenie môže byť inštalované v rôznych miestnostiach. Avšak v každom prípade je dôležité zvážiť niektoré funkcie.

• V byte, V mestských apartmánoch, kde sa používa centralizovaný vykurovací systém, nainštalujte podlahu s teplou vodou je zakázané, Moderné nové budovy už majú samostatné stúpačky a zásuvky v každom apartmáne na realizáciu takéhoto vykurovania. Na druhej strane, niektorí na vlastné riziko zavádzajú podobný systém vo svojich apartmánoch. K tomu dokonca vyvinula rad schém, prostredníctvom ktorých je pripojenie na ústredné kúrenie. To však spôsobuje množstvo ťažkostí. Výrazne zvyšuje úroveň podlahy. To môže byť problém v bytoch s nízkymi stropmi. Okrem toho existuje riziko zaplavenia susedov. Preto všetky použité materiály musia byť spoľahlivé a vysoko kvalitné. Ak sa dom má panel prekrýva, potom to nemusí vydržať prídavné zaťaženie, takže veľa využiť alternatívne vykurovanie - elektrický. Pripojenie z centrálneho systému vyžaduje výrazne nižšiu teplotu chladiacej kvapaliny. Vo vykurovacom systéme chladiaca kvapalina má v priemere teplotu + 60 ° C. Pri podlahovom kúrení je príliš veľa, ako je zvyčajne + 30 ° С. Ak chcete získať oficiálne povolenie na inštaláciu, mali by ste sa obrátiť na pomocné programy a vyriešiť problémy na osobnej úrovni.
• V súkromnom dome, Pokiaľ ide o súkromné ​​domy, situácia je oveľa jednoduchšia. Najjednoduchšie je nainštalovať v etape výstavby domu, alebo skôr, než nalejete poter. Dôležitou požiadavkou je usporiadanie vysokokvalitnej hydroizolačnej a tepelnej izolácie. Zásobník musí tiež obsahovať špeciálny reflexný materiál. Ak tieto požiadavky nespĺňate, dôjde k významným stratám tepla. V súkromnom dome je postavená miešacia jednotka, je inštalované ďalšie cirkulačné čerpadlo, ktoré rovnomerne rozdeľuje tepelnú energiu na celú podlahu. So všetkými výhodami je však dôležité zohľadniť nevýhody takéhoto rozhodnutia. Po vykurovaní podlahového vykurovania a po naliatí dokončovacieho poteru sa teplo nemôže uviesť do prevádzky v priemere 4 týždne. Hoci zmäkčovadlá sa pridajú k pot'ahu, aby rýchlo vysušili, je potrebné prirodzene vyschnúť. Toto mínus je nevýznamné a dočasné.

• V garáži, Zapojenie do usporiadania garáže by malo byť v štádiu jeho konštrukcie. V hotovej garáži na vykonanie týchto prác budú problematické a zároveň nákladné. Hlavná podmienka pre podlahu v garáži - schopnosť odolávať vysokým zaťaženiam. Priemerná hmotnosť osobného automobilu je 3,5 t. Vzhľadom na to musí byť spojka vyrobená z trvanlivého betónu. Navyše po naliatí betónového poteru nie je možné zapnúť vykurovanie. Ak náhle vykurovacia sústava zlyhá, problém bude riešený problémom, v najhoršom prípade bude celá podlaha v garáži úplne demontovaná. Po odstránení netesnosti znovu nainštalujte podlahovú krytinu.
• kúpeľňa. kúpeľňa, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

kalkulácie

V prvom rade je potrebné rozhodnúť, či bude podlaha teplá základná alebo prídavná k vykurovaniu radiátora. Je dôležité zvážiť povahu podlahy. Keramická dlažba má vysokú tepelnú vodivosť. Pokiaľ ide o strom, tento údaj je oveľa nižší. Typ vykurovacieho systému preto bude závisieť od typu povlaku.

Okrem toho sa berie do úvahy priestor a konfigurácia vykurovanej miestnosti. Jeden vykurovací okruh by nemal presiahnuť 120 metrov. Potom sa určujú možné tepelné straty, ktoré sa vypočítavajú na základe:

• aký materiál je z domu postavený (bloky, drevo, tehla atď.).
• typ zasklenia (okná alebo profil s dvojitými sklami).
• priemernú teplotu vzduchu vo vašej oblasti.
• Existujú nejaké ďalšie zdroje tepla?

Ďalej sa rozhodnite, akú úroveň teploty chcete pre každú miestnosť. Tu môžete stavať na nasledujúcich ukazovateľoch:

Video: výpočet podlahového vykurovania

Video: výpočet teploty vykurovanej podlahy

dizajn

Kľúčovým prvkom systému podlahového vykurovania sú rúry. Dĺžka obrysu je priamo závislá od priemeru rúry. Nasledujúce údaje sú známe:

• Rúrka O16 mm - do 90 m.
• Rúrka O17 mm - do 100 m.
• Rúrka O20 mm - do 120 mm.

Čím je priemer potrubia väčší, tým menší je hydraulický odpor. Ak má miestnosť malú plochu, stačí obyčajne jeden okruh. Ak však s priemerom rúrky 20 mm nestačí 120 metrov pre celú plochu jednej miestnosti, je lepšie nepridať dĺžku, ale vytvoriť 2 obrysy. Je lepšie, aby ich dĺžka bola rovnaká s rozdielom až do 10 m.

Dôležitú úlohu zohráva vzdialenosť medzi rúrkami, ktorá môže byť 15, 20, 25 a 30 cm. Ak hovoríme o veľkých miestnostiach, napríklad o telocvični, rozstup môže byť v rozmedzí 35, 40 alebo 45 cm. Odporúča sa 10 cm.

Zoberme do úvahy samostatné zóny v tabuľke:

Tieto čísla sa odporúčajú. Výber kroku závisí aj od použitého potrubia. Ak ide o laminát na báze kovu, je mimoriadne ťažké ho ohýbať bez poškodenia krokom s malým polomerom. Preto, ak je rozloženie hada, ideálne rozstup je 15-20 cm.

Ak je plocha vyhrievanej miestnosti od 50 m² a viac, odporúčaný priemer rúry je 16 mm. Dokonca aj za podmienok dobre izolovaného domu sa odporúča, aby vzdialenosť medzi rúrkami nepresiahla 15 cm s potrubím O16 mm. Čím je potrubie hustejšie, tým vyššie sú náklady, ktoré očakávate. To sa prejavuje najmä pri nákupe kovania a iných materiálov s väčším priemerom. Projekt by mal byť vyrobený s potrubím O16 mm.

V niektorých prípadoch použite rúry O20 mm. Takéto náklady sú však často neoprávnené. Koniec koncov, objem vody v systéme výrazne stúpa, čo si vyžiada vyššiu tepelnú energiu na ohrev. Navyše je ťažké tento priemer ohýbať.

Pri navrhovaní je dôležité zvážiť nasledujúce nuansy:

• Najprv nainštalujte oddiely a potom určte počet okruhov. V rovnakej miestnosti by mal byť jeden okruh.
• Zberateľ by mal byť v strede domu. Ak to nie je možné, problém rozdielu v dĺžke obrysov sa rieši inštaláciou prietokomerov. V dôsledku toho bude prietok chladiacej kvapaliny rovnomerný.
• Ak potrebujete nainštalovať dva kolektory, každý z nich musí mať samostatné čerpadlo.
• Nezabudnite izolovať prekrytie medzi prvým a druhým poschodím. Nie je potrebné vyhrievať prekrytie samotné.

Proces navrhovania teplej podlahy je komplikovaný a zodpovedný. Preto mnoho ľudí využíva služby špecialistov alebo špeciálnych programov.

Umiestnenie vykurovacích okruhov

Existuje niekoľko režimov kladenia potrubia:

• had.
• Slimák.
• kombinovaný.

Každý z nich má svoje vlastné technické vlastnosti, ktoré sa budú posudzovať ďalej:

1. had, Táto schéma má niekoľko zjavných nevýhod. Pri vstupe do teploty miestnosti nosiča tepla a podlahy je vysoká. Čím ďalej, tým chladnejšia je podlaha. To sa vysvetľuje skutočnosťou, že chladená chladiaca kvapalina sa vráti spätným vedením. Pri inštalácii takejto schémy sú potrebné špeciálne zručnosti. Ak sa používa laminát na báze kovu, krok kladenia je často 20 cm alebo viac, pretože ohýbať rúrku v menšom uhle je ťažké. Stúpanie sa však môže znížiť na 10 cm, ale okolo okrajov by mali byť malé krúžky, čo je náročný proces. Často sa používa podobný vzor stohovania, keď je potrebné zladiť priľahlé obrysové zóny. Tento spôsob kladenia rúrok je tiež prípustný, ak je priestor miestnosti veľmi malý až do 6 m².
2. Slimák, Jeho princíp spočíva v tom, že obrys je najprv položený okolo obvodu miestnosti a postupne sa zužuje smerom k stredu. Obrys späť sa vráti do východiskového bodu. V tomto prípade, ak ste naplánovali krok medzi rúrkou 20 cm, potom je obrys najprv položený v krokoch po 40 cm, pri spätnom zdvihu sa potrubie položí medzi už položené a takto vytvorí krok 20 cm. To sa vysvetľuje rovnomerným rozložením tepelnej energie na celú plochu miestnosti. Okrem toho je možné zosilniť zóny v blízkosti vonkajšej steny alebo veľkých okien znížením vzdialenosti krokov. V prípade takejto schémy neexistuje prakticky žiadne obmedzenie tvaru a veľkosti priestorov.
3. kombinovaný, To znamená kombináciu dvoch vyššie uvedených potrubných systémov. Napríklad jedna časť miestnosti môže byť obložená hadom, a druhá - slimák. Existuje aj prax spojenia vodného podlahového vykurovania s elektrickým. Avšak v tomto prípade bude elektrické vykurovanie slúžiť ako dodatočné. Toto je obzvlášť účinné v období od jesene až do konca jari, kedy nie je rozumné zapnúť ohrev vody.

Video: vykurovací okruh usporiadania

izolácia

izolácia для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Požiarna odolnosť
• Nízka tepelná vodivosť.
• Odolnosť proti vlhkosti.
• Sila.

Preto pri výbere izolácie je dôležité zvážiť jeho technické vlastnosti. Nižšie nájdete niekoľko druhov izolácií, ktoré sa úspešne používajú v ohrievacom dome.

penový polystyrén

Ak máte betónový poter, potom je polystyrén ideálny. Ide o dva typy:

1. Hladká.
2. S šéfmi.

Druhá možnosť značne zjednodušuje a urýchľuje proces kladenia potrubia. Taktiež expandovaný polystyrén je rozdelený na 2 typy:

1. Obyčajná pena.

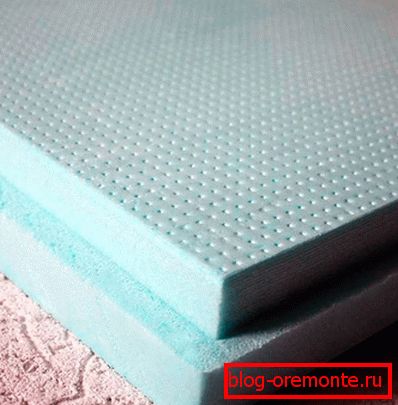

2. Vytláčaná polystyrénová pena.

Ak porovnávame tepelno-inžinierske vlastnosti, potom sú vyššie v extrudovanej polystyrénovej pene.

Zanesený dopravný zápach

Tento materiál vo všetkých ohľadoch vhodnou možnosťou. Medzi jeho pozitívne vlastnosti patria:

• Pri ostrých poklesoch teploty sa konektor nezmení.
• Šetrné k životnému prostrediu.
• Pod hmotnosťou betónového poteru sa takmer nedeformuje.
• Aj keď materiál má malú hrúbku, vyznačuje sa vysokou kvalitou tepelnej izolácie.

Avšak zjavnou nevýhodou tohto ohrievača je cena. Jeho cena je 3 krát vyššia ako ostatné materiály.

Penofol

Penofol или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Je lepšie vybrať penofol s metalizovaným povrchom, nie iba z hliníka. Tento povlak nereaguje s negatívnym médiom kvapalného roztoku, ktorý je schopný korodovať bežnú fóliu.

Minerálna vlna a ekologická vlna

Pri hustote použitých izolačných materiálov sa odporúča vybrať aspoň 80 kg / m³, Väčšinou sa používa na kladenie drevených systémov. V tomto prípade je izolácia umiestnená medzi guľatiny alebo drevené trámy.

zberateľ

Existuje niekoľko typov kolektorov, ktoré sa používajú počas inštalácie:

1. zberateľ с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. Rozvádzač so zásuvkami pre pripojovacie obvody a ventily na nastavenie. Často sú to čínske zberače, ktoré sa predávajú v obchodoch. Majú jednu zrejmú nevýhodu - po chvíli môže voda prúdiť z ramien. Vysvetľuje to nízka kvalita chladiacej kvapaliny. Oni sú pripravené na opravu, stačí nahradiť gumové tesnenie. Takéto kolektory nie sú určené na to, aby boli vybavené dodatočnou riadiacou automatikou. Budú ideálne pre domovy s malou plochou, kde sú obrysy rovnakej dĺžky.
3. K dispozícii je aj kolektor na pripojenie kovových rúrok. Má nastavovacie ventily a príslušenstvo. Takéto ventily môžu byť vybavené servom, ktorého práca bude regulovaná termostatom inštalovaným v miestnosti. Samotné tvarovky sú tiež známe ako eurokoná, ktoré pozostávajú z troch častí: eurokone, kompresného krúžku a matice. Aj eurokone má tesniaci krúžok.
4. V prípadoch, keď je dĺžka obvodov odlišná a ručné nastavenie nie je možné, odporúča sa zakúpiť zberač s prietokomermi a zásuvkami pre serva. Na niektorých zberateľoch sa schovávajú za modrými klobúkmi. Z tohto dôvodu je možné regulovať teplotu chladiacej kvapaliny v každom jednotlivom okruhu. Môžete však skombinovať - ​​kúpiť kolektor na prietok s prietokomermi a spätné potrubie - s konvenčnými ventilmi na manuálne nastavenie.

Pokiaľ ide o miešaciu jednotku, musí obsahovať:

• Poistný ventil. Označuje miešanie chladiacej kvapaliny pri veľmi vysokej teplote.
• Obehové čerpadlo. Vďaka tomuto zariadeniu systém ohrieva miestnosť rovnomerne.
• Bypass. Zabraňuje preťaženiu.
• Spúšťacie ventily a vozdushki.

Osobitná pozornosť by sa mala venovať špeciálnemu ventilu, ktorý môže byť obojsmerný a trojcestný. Každý z nich má svoje vlastné rozdiely a účel použitia.

Dvojcestný ventil, Vo svojej súprave má tepelnú hlavu so snímačom vlhkosti. V prípade potreby je prívod teplej vody zablokovaný. V dôsledku toho sa voda automaticky zmieša. Väčšinou sú takéto ventily zavedené do vykurovacieho systému, kde plocha obytnej zóny nepresahuje 200 m².

Trojcestný ventilPodobný ventil definuje dva indikátory naraz: vyvažovanie obtokového ventilu a charakteristiky spätného ventilu. Zmieša horúcu a chladenú chladiacu kvapalinu. Často sú trojcestné ventily vybavené servopohonmi termostatických a poveternostných regulátorov. Zmiešavací proces sa uskutočňuje vďaka prítomnosti špeciálneho ventilu vo vnútri ventilu, ktorý reguluje prietok kvapaliny. Podobný ventil sa používa v systémoch s tepelne izolovanou podlahou s veľkým počtom obrysov.

Zberná a miešacia jednotka je tiež vybavená snímačmi vonkajšej teploty. Umožňujú vám nastaviť teplotu chladiacej kvapaliny, počnúc teplotou ulice. Hoci takéto nastavenie môže byť vykonané nezávisle, prítomnosť takýchto snímačov umožňuje nastaviť optimálnu teplotu.

Inštalácia vykurovanej podlahy

Postup inštalácie pozostáva z niekoľkých po sebe idúcich etáp. Poznávanie a dodržiavanie technológie vám umožní nezávisle vykonávať všetky inštalačné práce.

hydroizolácie и монтаж демпферной ленты

Prvým je prípravná práca. Za týmto účelom úplne odstráňte starú stierku. Ak je rozdiel v miestnosti horizontálne viac ako 10 mm, mal by byť vyrovnaný. Za týmto účelom môžete samonivelačný poter naplniť tenkou vrstvou.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

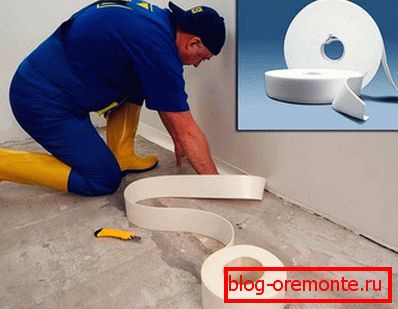

Ďalšou etapou prípravy je inštalácia pásu klapky. Je potrebné kompenzovať lineárnu expanziu poteru pri jeho zahrievaní. Ak ho nepoužívate, po krátkom čase môže dôjsť k praskaniu stierky. Páska klapky je upevnená pozdĺž obvodu celej miestnosti na stenu pomocou samolepiacej vrstvy alebo lepiacej pásky.

Pokladanie izolácie

Ďalšou etapou je inštalácia izolácie. Výber izolácie a spôsob jeho inštalácie závisí od typu miestnosti a účelu využitia vykurovania. Ak máte prvé poschodie a nie je vykurovaný sklep, potom by mala byť izolácia pôsobivá. Použije sa vrstva expandovanej hliny a použije sa expandovaný polystyrén s hrúbkou do 100 mm.

Pokiaľ ide o spôsob kladenia izolácie, potom je použitie korku alebo penofolu pomerne jednoduché. Sú to fóliové materiály, ktoré sú lepené spolu s páskou. Ak sa používajú polystyrénové systémy s drážkami, ich montáž nie je spojená so špeciálnymi ťažkosťami. Medzi sebou je izolácia spojená pomocou špeciálnych drážok.

Nie je však možné vždy použiť takúto izoláciu. Často najvýhodnejšie - pena. V tomto prípade by jeho inštalácia mala byť vykonaná tesný kĺb. Medzi sebou je vhodné lepidlo napriklad penou. Po dokončení izolácie by mala byť celá plocha pokrytá izoláciou.

Zvážte postup podlahového vykurovania pomocou polystyrénu:

• Krok 1, Prvý hárok je umiestnený v rohu miestnosti tak, aby obe strany boli tesné k rohom stien.
• Krok 2, Potom sa hárka umiestni na koniec, tesne namontovaný jeden na jeden.
• Krok 3, Ak je potrebné obísť roh, stĺpec alebo inú prekážku, potom sa polystyrén ľahko rezí ostrým nožom.
• Krok 4, Nasledujúci riadok by mal byť položený s malým posunom, presne na polovicu hárku.

Ak ste plánovali izoláciu v dvoch vrstvách, druhá vrstva izolácie by mala byť položená naprieč k prvému. Kvôli tomu sa kĺby nezhodujú. Na konci špeciálneho filmu sa umiestni označenie pre montáž rúrok.

Ak je vykurovanie inštalované na drevenej podlahe, minerálna vlna sa používa ako izolácia. Je umiestnená medzi lagmi. Pri inštalácii by šírka rohoží mala byť o niečo širšia ako vzdialenosť medzi lamelami. To umožní dôkladné ukladanie izolácie a zabránenie vzniku studených mostov.

Video: príprava podkladu, kladenie izolácie a vystuženie pletiva

Montáž rúr

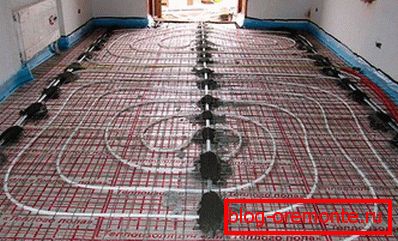

Po vykonaní izolácie je čas na inštaláciu vykurovacieho okruhu. Pri tomto procese je dôležité presne vypočítať krok pokládky, dĺžku obrysu a počet výstupov na kolektore. Avšak predtým, ako je to diskutovať o voľbe vykurovacieho potrubia.

Ako si vybrať potrubie

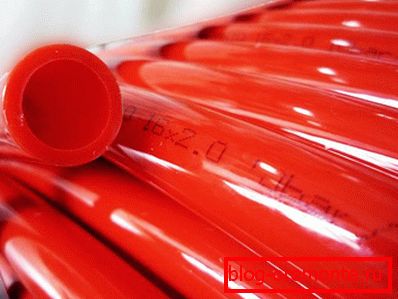

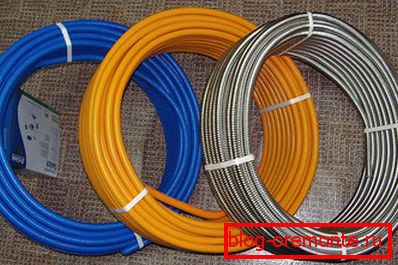

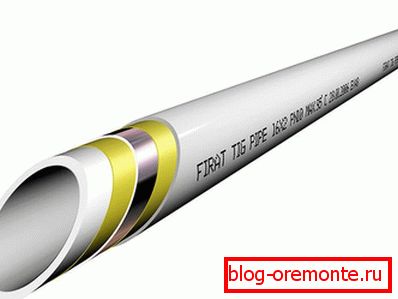

Existuje niekoľko typov rúrok používaných na podlahu s teplou vodou, z ktorých každá je v inej cenovej kategórii. Náklady na potrubie závisia od výrobcu.

Ukladanie potrubia

Vo fáze kladenia potrubia bez asistenta nemôže robiť. Rúra na horúcej podlahe sa predáva vo zvitkoch, takže sa odvíjate a druhý držia pozíciu. Metóda položenia závisí od zvoleného systému. Ak sa voľba dostala na špeciálne rohože s bossmi, potom je práca veľmi zjednodušená, hlavnou vecou je pozorovanie kroku znázornenia. Ak sa na vrch izolácie umiestni film s označením, potom sa na upevnenie potrubia použijú špeciálne spony. Čo ak nie je takáto značkovanie? Môžete to urobiť sami. Ak chcete to urobiť, použite štepnicu s farbou.

Pri inštalácii potrubí je neprípustné, že boli prerušené. Jeden okruh by mal pozostávať z jedného kusa rúrky. Začnite položiť s najvzdialenejšími oblasťami. Je veľmi výhodné, ak je izolácia vytvorená v dvoch vrstvách. V prvej vrstve izolácie môžete umiestniť prepravné potrubia a potrebnú inžiniersku komunikáciu.

Proces montáže potrubia pozostáva z niekoľkých etáp:

Etapa 1 - odbočíte z zátoky 10-15 m. Na jednom konci nasaďte kovanie a pripojíte ho k zriadenému kolektoru.

Etapa 2 - spojí potrubie na potrubí s prietokom.

Etapa 3 - pri označovaní je rúra upevnená na svorky izolátora harpúny. Ak je prierez rovný, potom je dostačujúci interval 40 cm, pri zákrutách sa interval znižuje na 15 cm, pri ohýbaní dávajte veľký pozor, aby ste nezvracali rúrku.

Štádium 4 - počas inštalácie sa uistite, že rúra nie je napnutá. Mala by byť slobodná. V opačnom prípade bude napätie neustále vyťahovať konzoly.

Etapa 5 - ak držiak preletela, ustúpte z predchádzajúceho miesta o 5 - 10 cm a znovu namontujte potrubie.

6. etapa - po zaokrúhľovaní celého okruhu sa potrubie napája späť do kolektora a je pripojené k spätnému potrubiu pomocou spojky.

Pre správne vyváženie je dôležité mať informácie o dĺžke každého obrysu. Značky je možné urobiť na samotnom kolektore, napríklad priradiť číslo alebo názov miestnosti, do ktorej sa dostane ku každému obrysu. Príslušné poznámky je možné urobiť na kus papiera. Nechráň všetko do tvojej hlavy. Úsek potrubia v blízkosti kolektora by mal byť izolovaný, inak dôjde k silnému prehriatiu podlahy. Okrem toho sa odporúča ohriať rúrku cez jednu, t. na tok sa kladie izolácia a spätné potrubie zostane nedotknuté. Preto sa spätná vetva neohrieva z toku.

Existuje niekoľko spôsobov upevnenia rúrok:

1: svorky.

2: drôt z mäkkej ocele.

3: špeciálna zošívačka a upevňovače.

4: фиксирующий трак.

5: rohože s bossmi.

6: hliníková rozdeľovacia doska.

Video: položenie tepelne izolovanej podlahy

zosilnenie

Často sa prvá vrstva vystuženia umiestni na vrch izolácie. V tomto prípade sa upevnenie vykoná pomocou nylonových obrubníkov. Samostatné časti oka sú navzájom spojené pletacím drôtom. Veľkosť ôk vystužujúcej siete závisí od zvoleného kroku. Sieť musí mať priemer O5 mm. Okrem toho sa na potrubia nachádza aj výstužná vrstva. Vysvetľuje to skutočnosť, že nižšia mriežka nebude mať žiadny vplyv.

Testovanie tlaku

Krimpovaním sa rozumie proces, ktorý umožňuje uistiť sa, že všetky montážne spojenia sú tesné a že potrubie nemá žiadne chyby. Tento proces sa vykonáva bezprostredne pred nalievaním poteru.

Krimpovanie môže byť vykonané dvoma spôsobmi:

1. Voda.
2. Vzduchom.

Testovanie tlaku водой

Všetky okruhy musia byť úplne odvinuté a spojené s kolektorom. Systém je naplnený napájacím zdrojom, vytvára sa tlak až 2,8 atm, najmenej 2 atm. V tomto prípade musí byť najprv chladiaca kvapalina smerom k miešacej jednotke.

Ďalší proces vyzerá nasledovne:

• Na spiatočke sú všetky uzávery uzatvorené, často sú modré.
• Po otvorení prívodného ventilu.
• Pri napĺňaní potrubia vodou môže byť pozorovaný syčivý zvuk, to je unikanie vzduchu cez Mayevsky ventil alebo automatický odvzdušňovací ventil.
• Teraz sa otvorí klepnutie na spätnom riadku. Preto je možné odvzdušniť vypúšťací ventil na spätnom potrubí.
• Naplnený obvod sa zatvorí na spätnom vedení a nasledujúci sa otvorí.
• Nakoniec sa ventil pred rozvodným potrubím zavrie a ventil pred spätným kolektorom sa otvorí.

Po naplnení systému vodou a odfúknutím vzduchu je potrebné skontrolovať štruktúru na detekciu netesností.

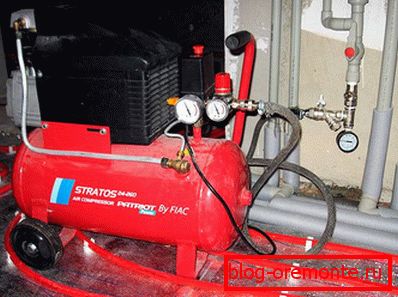

Testovanie tlaku vzduchu

Počas procesu stlačenia vykurovanej podlahy vzduchom sa odstráni automatický odvzdušňovací ventil a na jeho mieste sa skrúca zátka. Na prevádzku je potrebný kompresor alebo automobilové čerpadlo s manometrom. Tlak pri tlakovom skúšaní so vzduchom by mal byť trikrát viac ako pracovník. Preto vytvorte tlak vzduchu až do 5 atm.

Takýto tlak by sa mal vytvárať iba v podlahovom vykurovaní, a nie v diaľnici, ktorá spája kotol a kolektor. Vysvetľuje to skutočnosť, že niektoré kotly sú určené len pre tlaky do 3 atm. Preto je táto oblasť kontrolovaná neskôr samostatne.

Takže, keď sa do systému vháňa vzduch až do 4 atm, nechajte kohúty zatvorené na jeden deň. Tlak by nemal spadnúť. Aj keď bude minimálna odchýlka, ako pri čerpaní kompresora bude mierne ohrievať vzduch, ktorý sa ochladí neskôr. Aby ste sa uistili, že všetky kĺby sú tesné, môžete použiť mydlovú vodu.

cedidlo

Pokiaľ ide o dokončovacie lakovanie, je dôležité poskytnúť niektoré dôležité konvencie:

1. Voda by sa nemala vypúšťať zo systému, ale udržiavala sa na vopred určenom tlaku 1,5 atm.
2. Zapnúť vykurovanie je zakázané.
3. Vytvárajte teplotné švy.

Teplotný spoj úplne eliminuje možnosť praskania poteru. Ako teplota švu sa používa tlmiaca páska. Rozloha miestnosti sa dá rozdeliť o 20 m² (toto je potrebné, ak plocha jednej miestnosti výrazne prevyšuje túto hodnotu). Potrubie, v oblasti, kde prechádza teplotou švu, nezabudnite zosilniť zvlnenie.

Na naplnenie poteru sa odporúča použiť špeciálne prísady, ktoré zlepšia technické vlastnosti stierky. Okrem toho sa do betónu pridáva zmäkčovadlo, ktoré zabraňuje praskaniu stierky pri ochladzovaní / zahrievaní.

Zloženie betónu:

• Betón a premietacie plátna - 1: 6.
• Betón, piesok a sutiny - 1: 4: 3,5.

Zmäkčovadlo a ďalšie prísady sa nalejú počas miešania betónovej zmesi. Tento pomer sa určuje na základe pokynov výrobcu na štítku.

Pri obytnej budove je dostatočná hrúbka dokončovacieho poteru 50 mm pre továrenské priestory až do výšky 100 mm. Je dôležité zvážiť nasledujúci vlastný poter - akumulácia tepla. Čím je tenka tenšia, tým menej času zaistí teplo. Ak je príliš hustá, bude na zohriatie potrebovať viac tepla. Preto je optimálna hrúbka poteru 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона je zakázané.

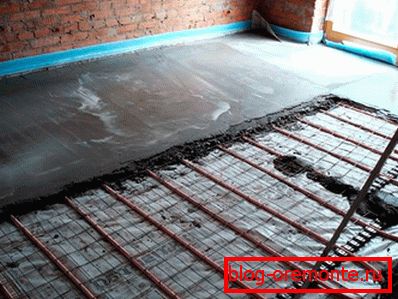

Spôsob výroby poteru na majákoch je nasledovný:

1. Na úrovni vystavených kovových majákov.
2. Na potrubiach nie sú inštalované majáky. Môžete navrhnúť hrubé riešenie vo forme kopcov, na ktorých sú inštalované majáky.
3. Pravidlo hladkého betónu. Je dôležité dbať na to, aby vzduchové bubliny boli úplne mimo telesa poteru.
4. Nasledujúci deň, kedy betón ešte nebol zabavený, je potrebné odstrániť majáky, vyčistiť tieto miesta a naplniť ich maltou.

Video: Naplňte stierku

Uvedenie do prevádzky

Zadajte pracovnú teplotu postupne. Najskôr nastavte teplotu na 25 ° C. Po každom dni ho zdvihnite na 5 ° C. Ak sa ako chladiaca kvapalina používa nemrznúca zmes, zvýšenie sa uskutoční pri teplote 5 ° C a ak je to voda, potom okamžite pri teplote 10 ° C. To je dôležitá požiadavka, pretože je možné vyhnúť sa náhlemu a nerovnomernému prehriatiu, čo spôsobí praskanie stierky.

Uvedenie do prevádzky sa vykonáva takto:

• Uistite sa, že všetky kohútiky na rozdeľovači sú otvorené a chladiaca kvapalina cirkuluje cez všetky okruhy.
• Výmenný ventil s tepelnou hlavou je nastavený na minimálnu teplotu.
• Cirkulačné čerpadlo sa zapne, keď je kotol vypnutý, pretože čerpadlo na kotle naruší.
• Občas bude potrebné uvoľniť nahromadený vzduch.
• Pomocou prietokomerov skontrolujte cirkuláciu chladiacej kvapaliny cez všetky okruhy.
• Potom môžete zapnúť vykurovanie.

Video: plniaci systém

Ceny podlahového vykurovania vody

Náklady na prácu v závislosti od miesta bydliska sa môžu mierne líšiť. V priemere sú ceny pravdivé. Cenu môžete pozrieť v tabuľke nižšie:
