Páskovanie vykurovacieho kotla vlastnými rukami

Viazanie vykurovacieho kotla je povinný postup, ktorý sa bude vyžadovať, ak sa rozhodnete sami nainštalovať celý systém. Tento článok pomôže riešiť mnohé nuansy a zohľadní možné úskalia. Mal by sa zaoberať rôznymi schémami a riešeniami.

Čo je to?

Jednoducho povedané, toto je postupnosť činností, ktorá zahŕňa výpočet a pripojenie rôznych komponentov. To je potrebné, aby celý systém fungoval hladko a kotol mohol pracovať s čo najvyššou účinnosťou. To prispeje k vysokej účinnosti a hospodárnej spotrebe energie.

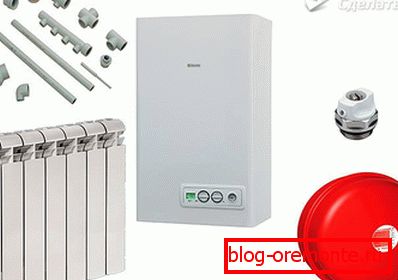

Súčasti páskovania

Súbor komponentov bude závisieť od toho, ktorý typ systému je vybratý:

• prirodzený alebo gravitačný obeh;
• nútený obeh;
• zmiešané.

Pre prvú možnosť bude nasledovné:

• Kotol. Toto je srdce celého mechanizmu. To je ten, ktorý ohrievaním tekutiny núti to, aby konal v súlade s fyzikálnymi zákonmi - aby vystúpil nahor a prešiel celým obrysom. Po ochladení sa vráti do pôvodného bodu. Pre možnosť prirodzeného obehu používané spotrebiče na podlahové vykurovanie.
• Rúrky. Pri takomto riešení budú relevantné kovové rúry s veľkým priemerom (v niektorých prípadoch môže byť prívodné potrubie 2 ".) Je dôležité, aby z hlavnej siete nedošlo k žiadnemu odporu voči voľnému obehu vody.
• Expanzná nádrž. Môže byť buď otvorený - v kontakte so životným prostredím - alebo zatvorený - nemá kontakt so vzduchom. Nevzťahuje sa na ďalšie membrány, pretože nie je potrebné udržiavať nastavený tlak. Je umiestnený na najvyššom bode celého systému.
• Batérie. Môžu byť použité aj liatinové a oceľové radiátory.
• Crane Mayevsky. Je žiadúce, aby bol inštalovaný na všetkých batériách tam, kde je to potrebné. V takomto prípade je možné kedykoľvek odvzdušniť batériu.
• Kovania. Najbežnejšie používané kovové závitové alebo zvárané rohy, odpaliská, lakte a iné konektory.

Výhody takéhoto systému sú ľahká inštalácia, dostupnosť všetkých komponentov, možnosť samoinštalácie. Nevýhody zahŕňajú významné rozmery zložiek, ktoré výrazne ovplyvňujú vzhľad. Ďalšou stranou mince je inertnosť alebo pomalé zahrievanie celého vedenia.

Pre systémy s núteným obehom sú tieto komponenty nasledovné:

• Kotol. V tomto prípade môžete použiť ľubovoľnú možnosť. Väzba stenovej jednotky je v podstate podobná, ale obsahuje ďalšie prvky. Taktiež tento typ ohrievača je vybavený ďalšími ochrannými systémami.
• Rúrky. S touto implementáciou je možné používať kov aj všetky druhy vhodných plastových výrobkov.
• Expanzná nádrž. Tu je typu membrány. Vo vnútri je "hruška", umožňuje udržať tlak vo všetkých obvodoch na rovnakej úrovni. Zvyčajne je nainštalovaný v blízkosti zariadenia.
• Radiátory. Rovnaké možnosti je možné použiť ako v predchádzajúcej schéme. Oceľ bude hospodárnejšia. Obsahujú menšie množstvo vody, preto je jeho vykurovanie rýchlejšie a spotreba menej paliva.
• Crane Mayevsky. Inštalácia je rovnaká ako v predchádzajúcej verzii. Okrem toho môže byť namontovaný odvzdušňovací ventil, ktorý ho automaticky vyberie z obvodov.
• Fitinky sa vyberajú v závislosti od toho, ktorá trubka sa používa na inštaláciu.
• Obehové čerpadlo. Zvyčajne je už nainštalovaný do vykurovacieho zariadenia. Ak existuje viac okruhov pomocou kolektora, nainštalujú sa ďalšie jednotky.
• Hydraulická šípka. Je to veľmi dôležitý prvok, ktorý vám umožňuje vytvoriť rovnováhu medzi rôznymi obrysmi v radiálnom usporiadaní. Je navrhnutý tak, aby vyrovnal tlak a zabezpečil včasnú dodávku horúcich médií v každom bode.
• Merač tlaku. Zvyčajne sa vyskytuje vo všetkých moderných zariadeniach. Ak nie, potom je umiestnený vedľa ohrievača. Je to nevyhnutné na kontrolu stálosti tlaku v celom systéme.
• Zberateľ. Prvok, z ktorého je zapojenie rôznych obvodov, je tok chladiacej kvapaliny.

Pozitívne aspekty tohto usporiadania sú vysoká miera ohrevu celej chladiacej kvapaliny, úspornejšia spotreba plynu alebo elektrickej energie. Pomocou tejto možnosti je možné zväčšiť dĺžku obrysov, aby ste mohli vykonať inštaláciu podlahy ohrievanej vodou. Nevýhody sú zvyčajne vysoké náklady na prácu, určité ťažkosti pri obsluhe a nemožnosť fungovania pri absencii elektrickej energie.

V zmiešanom systéme môže byť obeh vykonaný dvoma spôsobmi. Čerpadlo rezané paralelne k hlavnému okruhu, bez otvárania. Na prívodných vedeniach zariadenia sú nainštalované dva žeriavy kedykoľvek, ako aj jeden uzamykací mechanizmus na hlavnej rúrke pod ňou. Tento ventil sa vypne po spustení čerpadla. Ak chcete systém pracovať v automatickom režime, potom namiesto ventilu potrebujete nainštalovať spätný ventil. Celý systém sa zvyčajne skladá aj z kovových rúrok.

Odporúčania pri viazaní polypropylénu

Plastové rúry sú rozšírené. Je to kvôli dostupnej cene, ako aj všestrannosti. Pomocou tohto riešenia môžete obísť akékoľvek prekážky a vykonať obrysy akejkoľvek zložitosti. Spojenia potrubia sa vyrábajú pomocou kovania a spájkovačky. Pokiaľ je to možné, je lepšie pokúsiť sa dosiahnuť čo najmenšie spojenie. To je spôsobené tým, že vnútorný priemer je často zúžený v miestach spájkovania, čo vytvára zbytočné hydrostatické napätie a znižuje účinnosť. Ak to dizajn umožňuje, je lepšie použiť kohútiky s plynulým prechodom, čo eliminuje náhle poklesy. Moderný polypropylén bez problémov odoláva teplote nosiča až do 95 °, životnosť je až 50 rokov bez potreby vážnej údržby.

Výber polohy

Pri prírodných obehových systémoch sa zvyčajne vyberá podlahový kotol. Pokiaľ ide o neho, existuje jedna veľmi dôležitá podmienka - musí byť na najnižšom bode všetkých okruhov. Vysvetľuje to skutočnosť, že by sa v ňom nemali hromadiť vzduchové bubliny. V opačnom prípade bude výmenník tepla rýchlejšie. Aj pri výstupe by mala byť rúrka, ktorá po prechode má vertikálnu polohu, je to nevyhnutné, aby sa vzduch bez problémov mohol zdvihnúť a následne odstrániť cez špeciálny poistný ventil alebo cez otvorenú expanznú nádrž.

V prípade inštalácie núteného systému nemusí byť táto podmienka splnená. Vzorky steny môžu byť inštalované na najvyššom mieste v niektorých prípadoch a na najnižšom mieste, keď je ohrievač inštalovaný v suteréne.

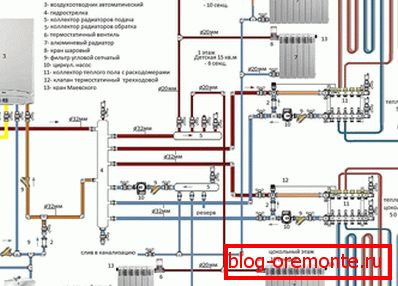

Pri väzbe obvodu dvojitého kotla, Okrem toho je potrebné zabezpečiť jeho pripojenie k inštalačnému systému. To je potrebné preto, lebo nie je len vykurovanie vykurovacieho média pre vykurovacie zariadenie, ale aj vykurovanie tečúcej vody, ktoré sa bude používať pre domáce potreby. Pre jednokruh môže byť implementovaná podobná schéma. Toto sa však môže vykonať iba pri inštalácii sekundárneho výmenníka tepla. V jeho úlohe môže byť kovová nádoba, ktorou vstupná dýza vstupuje do systému.

Nuance pre kotol na tuhé palivá

Takéto zariadenia nemožno jednoducho vypnúť, napríklad plynové alebo elektrické. Ak bolo vykonané zaťaženie, nič sa nezmení, kým sa palivo úplne nespálí. Preto je pri takom páse potrebné zabezpečiť ochranné systémy. Môžu mať niekoľko typov:

• Použitie vody z vodovodu. Ak chcete túto možnosť implementovať, zakúpite špeciálne zariadenie. Zdá sa, že sa podobá TEN. Je zabudovaný do výmenníka tepla, niektorí výrobcovia špecificky poskytujú dodatočné vstupy pre takéto riešenia. Potom sa vykoná prívod tečúcej vody a vypúšťacie potrubie sa spustí do kanalizačného systému. Podstata metódy spočíva v tom, že keď cirkulačné čerpadlo prestane pracovať kvôli absencii elektrickej energie alebo poruche, otvorí sa ventil, ktorý umožní pretekať studenú vodu, prechádza cez cievku, zohráva časť teploty a potom sa vypúšťa do kanalizačného systému. Proces pokračuje až do vyhorenia paliva. V niektorých situáciách bude táto metóda neúčinná, pretože keď je svetlo vypnuté, tlak v systéme prívodu vody tiež zmizne.
• Neprerušiteľný zdroj napájania. Dnes sú k dispozícii rôzne možnosti. Väčšina z nich podporuje pripojenie externých batérií. Doba prevádzky závisí od zvolenej kapacity batérie. V tomto prípade je čerpadlo pripojené k sieti prostredníctvom UPS. Akonáhle dôjde k strate elektrickej energie, prístroj vstúpi do záležitostí, čo udržuje účinnosť čerpadla až do obnovenia napájania domu alebo do vybitia batérií.
• Malý obrys gravitácie. Zahŕňa to cirkuláciu nosiča v malom kruhu, ktorý nevyžaduje použitie čerpadla. Vyrába sa s prihliadnutím na všetky svahy a priemer potrubia.
• Ďalší gravitačný obvod. Táto možnosť znamená prítomnosť dvoch plných obrysov. Navyše, keď nastane núdzová situácia a nútená cirkulácia zmizne, horúca voda pokračuje v prúdení do druhého kruhu pod vplyvom fyzických zákonov, pričom teplota ohrievacích zariadení.

Bezpečnostné prvky

Sú to ďalšie komponenty, ktoré sú z väčšej časti už zahrnuté v zložení moderných kotlov.

• Automatický poistný ventil. Vo vzhľade môže pripomínať štruktúru podobnú ventilu alebo malému sudu s bradavkou v hornej časti. Ak chcete zistiť, či ide o dizajn zariadenia, je potrebné sa pozrieť na konštrukčné vlastnosti pripojení na pripojenie, ktoré sa zvyčajne nachádzajú tam.
• Zachytávač nečistôt. Špeciálna banka, ktorá vám umožňuje odstrániť nepotrebné predmety z vykurovacích okruhov, ktoré sa dostali pri plnení systému. Je namontovaný pred vstupom do kotla. Pravidelne je potrebné vykonať jeho čistenie.
• Hrubý filter. Použité obyčajné inštalatérske práce. Zvyčajne sa namontuje pri vstupe do hlavnej línie k zariadeniu.

Poradie montáže

• Inštalácia. Ak sa používa verzia kotla na tuhé palivo, je potrebné dbať na to, aby pod ním zostali pevné základy, ktoré budú odolné voči vysokým teplotám. Pre verziu s plynovou podlahou a nástenným turbodúchadlom je vytvorený otvor v stene, cez ktorý je dýza vyvedená, aby sa uvoľnili výfukové plyny a čerstvý vzduch. Pre komínovú variantu a zariadenie na tuhé palivo sa vyžaduje dodatočné potrubie na dosiahnutie požadovanej výšky, aby sa vytvoril ťah.
• Komínové pripojenie. Pre moderné vzorky je k dispozícii špeciálna rúrka s dvoma rukávmi, jedna je umiestnená vnútri druhej. Jedna je vykonaná výstup, druhý - podanie. V iných uskutočneniach sa na utesnenie švu použije ílový roztok. Je nežiaduce používať cement, pretože to bude rýchlo prasknúť.
• Zabezpečenie dobrého prívodu vzduchu. Pri tuhom palive môžete dodatočne nasadiť sací ventil, pomocou ktorého môžete regulovať prichádzajúci vzduch a silu spaľovania.
• Inštalácia vedenia potrubia. Keď je zariadenie inštalované, je jednoduchšie navigovať s tým, ako najlepšie položiť diaľnicu.
• Súbežne s pripojením systémov, ktoré zabezpečia bezpečnosť, ako aj expanzné nádrže.
• Inštalácia obehového čerpadla, ak je to potrebné.
• Inštalácia prídavných snímačov teploty.
• Pripojenie na plynovod. Treba pamätať na to, že takéto spojenie musí byť tuhé bez použitia flexibilných hadíc.

V žiadnom prípade nemôžete uložiť komponenty a zanedbávať ochranné systémy. Ktorá konkrétna metóda zapojenia potrubia bude vo vašom prípade relevantná, bude závisieť od mnohých faktorov, hlavným z nich je samotné zariadenie.
