Ohrievač vody pre bazén si sami

Pobyt so studenou vodou a občas potápanie do ľadovej dierky môže byť v niektorých prípadoch prínosom pre zdravie. Ale po dlhú dobu v takýchto podmienkach nebudete plávať. Ak chcete úplne vychutnať pohodlie pri kúpaní, je dobré vedieť, ako vytvoriť ohrievač vody pre bazén vlastnými rukami. Nie vo všetkých miestach sú poveternostné podmienky také, že tekutina sa môže ohriať len tým, že je na slnku. V týchto situáciách sa nedá robiť bez ďalšej pomoci.

Systémové požiadavky

Voda je prostredie, v ktorom ľudské telo uvoľňuje a spočíva čo najlepším spôsobom. Okrem toho je v takých podmienkach, že existuje nebezpečenstvo poranenia, ktoré môže byť zranené. Z tohto dôvodu musí vykurovací systém spĺňať základné požiadavky:

• pomerne vysoká rýchlosť ohrevu;
• dobrá izolácia za prítomnosti elektrického prúdu;
• minimálne náklady na realizáciu;
• bezpečnosť životného prostredia;
• možnosť nepretržitého používania;
• jednoduchá montáž;
• dostupnosť všetkých komponentov;
• nedostatok zložitých mechanizmov;
• ľahká oprava.

Vo väčšine prípadov nebude možné, aby konkrétny mechanizmus spĺňal všetky vyššie uvedené body, ale ak je pokrytých najmenej 80% z nich, potom takéto riešenie možno považovať za veľmi produktívne.

Typy ohrievačov vody

Ideálnou možnosťou je také riešenie, ktoré nespotrebuje žiadnu chladiacu a elektrickú energiu. V reálnych podmienkach je to takmer nemožné. Existuje veľké množstvo odrôd komerčného i nezávislého vývoja.

Použitie plynového kotla, Táto možnosť sa nedá nazvať ekonomickou, ale vďaka nemu môže byť veľké množstvo tepla pomerne rýchlo. Nevýhodou takého systému je potreba určitého rafinovania. Ak necháte vodu z bazénu priamo do ohrievača, môže to zanesiť a viesť k tvorbe stupnice na výmenníku tepla. Na druhej strane to bude mať za následok nákladné opravy.

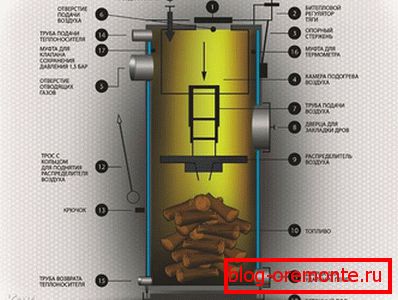

Ohrievač vody na spaľovanie dreva, Vytvorí sa malá požiarna komora, cez ktorú prechádza cievka. Voda, prechádza cez to, ohrieva a vracia sa do nádrže. V tomto prípade musíte neustále monitorovať stav systému a vykonávať nakladanie palivového dreva. Taktiež nie je možné vykonávať nepretržité vykurovanie. V noci voda stratí svoju teplotu.

Tepelné čerpadlá, Nemá zmysel umiestniť takúto jednotku iba na ohrev bazénu. Bude to z hľadiska produktivity a materiálového odpadu neúčinné. Môžete ho použiť v prípade, keď je už zabudovaný do vykurovacieho systému celého domu. Podmienkou pre jeho prevádzku je okolitá teplota, ktorá musí byť vyššia ako + 5 ° C.

Elektrické ohrievače, Prirodzene sa podobá okamžitým ohrievačom vody pre domáce použitie. Princíp činnosti je, že kvapalina prechádza cez cievku, ktorá je v kontakte s vykurovacím telesom. Preto prenos tepelnej energie. Takéto riešenie je veľmi neekonomické z hľadiska nákladov na energiu. Výkonové prvky môžu dosiahnuť a presiahnuť 6 kW. Ak ho budete dlhšie používať, účet za elektrinu zablokuje všetku radosť z kúpania.

Solárne ohrievače vody, Pri takýchto rozhodnutiach pôsobí slnko ako ohrievač. Jeho zdroj je nevyčerpateľný, nemusíte platiť za to, takže toto riešenie možno považovať za ideálne. Nezabúdajte však, že počas vysokých oblakov, keď sú lúče rozptýlené, výkon klesá av noci je úplne nulový.

Inštalácia alebo pripojenie k ľubovoľnej z týchto možností sa môže vykonať nezávisle. Niektoré môžu byť spojené s prvou skrutkou. Ako to urobiť, bude uvedené nižšie.

Ohrev tekutiny v bazéne je len polovica bitky. Neustále je potrebné monitorovať čistotu vnútorného priestoru a tiež zabezpečiť, aby voda nekvasila. Záchrana tepla je tiež jednou z hlavných úloh.

Niekoľko možností pre solárne ohrievače

Na výrobu produktívnych a zaujímavých možností budú potrebné nasledujúce komponenty:

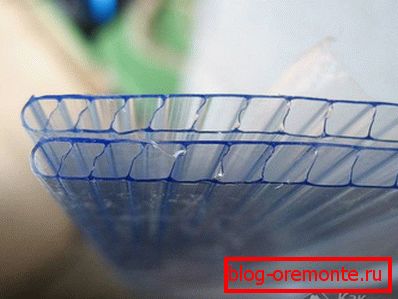

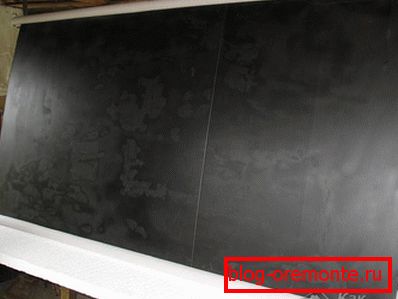

• čierny plechový bunkový polykarbonát;
• polypropylénové potrubie s priemerom 25 mm;
• armatúry, ich počet a parametre budú závisieť od konkrétnej konfigurácie;
• cirkulačné alebo drenážne čerpadlo;
• filtre.

Výrobná postupnosť bude nasledovná:

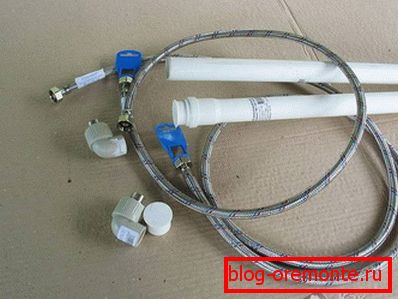

1. Musíte zobrať dva kusy rúrky. Ich dĺžka by mala byť o 7 cm dlhšia ako šírka polykarbonátového plechu.
2. Adaptér MPN je spájaný na jednom konci každého segmentu (alebo MRI, všetko bude závisieť od toho, ako potrebujete zabezpečiť spojenie).
3. Na druhej strane je potrubie uzavreté plastovou zátkou.
4. Označenie sa vykonáva pozdĺž potrubia. Použijú sa dva riadky. Vzdialenosť medzi nimi by mala byť rovnaká ako hrúbka plastu.

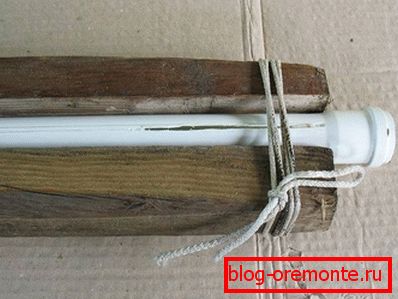

5. Trysky sú upevnené v zveráku tak, aby sa nedali presunúť. Pomocou brúsky sa vyrábajú štrbiny.

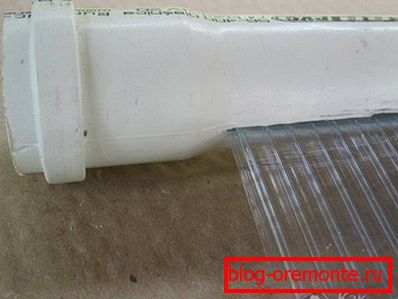

6. Na jednej a druhej strane polykarbonátu sa nosia pripravené prvky.
7. Kĺby sú potiahnuté lepidlom, ktoré je odolné voči vode.
8. Celá konštrukcia zostane po určitú dobu, kým sa úplne nestane.
9. Umiestnite výslednú jednotku na strechu pod svahom. Direktivita vnútorných kanálov by mala ísť pozdĺž listu.
10. Napájacie potrubie je pripojené k spodnej časti a výpustné potrubie je pripojené k hornej časti.
11. V bazéne bazénu ide dole. K tomu je priložená kazeta z filtračnej banky. V ďalšom uskutočnení je možné oddeliť hrdlo z fľaše s objemom 2 litre dlhšej ako 15 cm. Na otvorenú časť položte plech a upevnite ju kravatou. Hadica je pripojená k inej časti. Je vedená do obehového čerpadla.
12. Do druhého výstupu čerpadla je privádzaná trubica zo spodku kolektora.
13. Potrubie z hornej časti kolektora sa dodáva do nádržky tak, aby sa pozícia uskutočňovala zhora.
14. Aby sa mohol spustiť celý mechanizmus, je potrebné ho čiastočne naplniť vodou, aby čerpadlo mohlo zachytiť prúd.

Podstata operácie spočíva v tom, že studená voda sa odoberá zo spodku bazéna, je privádzaná do spodnej časti polykarbonátu. Prechádza cez svoju celú oblasť malými kanálmi, ohreje sa a vracia sa späť do nádrže. S veľkosťou zásobníka 6 - 2 m dosahuje výkon približne 7 kW.

Ďalším vykurovacím mechanizmom je jednoducho. Pre to bude potrebné:

• kovové plastové potrubie s priemerom 16 mm;
• sklo;
• čierna farba v hlave, odolná voči teplote;
• okrajová doska 10? 3 cm;
• skrutkovač;
• samorezné skrutky;
• pozinkovaný plech 1 × 2 m;
• pilová píla na drevo.

Montáž celej konštrukcie sa uskutočňuje nasledovne:

• Dve polotovary s dĺžkou 2 m sú vyrezané z dosky, ostatné dva segmenty by mali mať 1 m.
• Sú obkolesené dohromady v obdĺžniku.
• Chrbát je šitý plechom.
• Vnútorná strana je pokrytá čiernym náterom, ktorý priťahuje viac slnečného svetla.

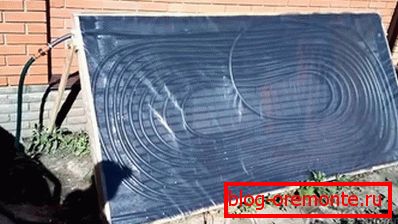

• Celý priestor konštrukcie je bežne rozdelený na dve časti. V každom z nich je potrebné položiť kovovo-plastové potrubie, ktoré sa bude zvinuté vo forme slimáka.
• Dve obvody sú prepojené v jednom uzatvorenom systéme.
• Na upevnenie potrubia na bokoch pevných ohraničujúcich líšt dreva alebo iného materiálu.
• Vnútri je všetko opäť namaľované čiernou farbou z plechovky.
• V jednej z koncových stien sa vytvorí rez a prívodné potrubie prechádza. Rovnako je užitočné pokračovať z opačného konca diagonálne.
• Krabica je na vrchole uzavretá obyčajným sklom. To dá príležitosť zvýšiť teplotu na maximálnu možnú hodnotu.
• Čerpadlo je inštalované v blízkosti bazénu. Môže sa použiť samonasávacia odstredivka. Nebojí sa vysielať. Taktiež úspešne vysaje vodu a kŕmi ju hore.
• Zberač je inštalovaný v uhle 30 ° v smere slnka. Odporúčame umiestniť ho na strechu.
• Hadica je spustená do bazénu a na nej je umiestnená filtračná bariéra, ako je opísané vyššie. Rúra je pripojená k čerpadlu. Rúrka na privádzanie kvapaliny do hornej časti je pripojená k druhému výstupu.
• Z kolektorovej rúry sa spustí priamo do bazénu.

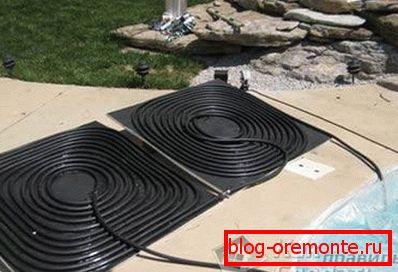

Voda, ktorá prechádza zvinutými časťami potrubia, sa dobre zohreje a následne uvoľní svoju teplotu do kvapaliny, ktorá je v nádrži. Cievky nemusia byť nevyhnutne usporiadané tak, ako je opísané vyššie. Môžete navrhnúť veľké veľkosti a položiť rúrkový had alebo iný vzor, ​​ktorý zabezpečí maximálne vykurovanie.

Ak chcete automatizovať celý proces, čerpadlo môže byť pripojené na špeciálny časovač. Na zariadení vykonajte nastavenia v takom režime, aby začal fungovať iba počas dňa. Kompresor sa zapne nezávisle a nebudete sa musieť starať o nepríjemné podmienky.

Ohrievač dreva

Podstata metódy, ktorá bude opísaná nižšie, sa zásadne podobá na solárne ohrievače. Iba hlavný prvok nie je prirodzený, ale umelý zdroj. Zvážte všeobecnú schému. Komponenty možno ľahko nahradiť komponentmi, ktoré sú k dispozícii v konkrétnom prípade. Pre prácu budete potrebovať:

• plastové potrubie alebo hadica, ktoré dokážu vydržať teplotu horúcej vody;
• starý chladič alebo batéria;
• obehové čerpadlo alebo vhodné odstredivé čerpadlo;
• kovové sudy 200 l;
• drevo.

Pred montážou musíte nájsť miesto na mieste, kde môžete voľne zapáliť. Nemal by byť príliš blízko k bazénu, pretože môže byť poškodený, ak je zhotovený z PVC fólie alebo dreva.

1. Kovová nádrž je nainštalovaná. Nie je nutné ho používať. Môžete vyrábať improvizované porasty tehál.
2. Horný chladič alebo stará batéria.
3. Vo výstupných otvoroch sú na koncoch naskrutkované vsuvky s vianočnými stromčekmi, ktoré sa dajú položiť na hadicu. Môže to byť adaptér s dvoma závitmi na navíjanie potrubia.
4. Pripojíme zásuvku do zásuvky a spúšťame ju do bazénu.
5. V dolnej časti bazénu nainštalujte filter na základe zásady, ako je to popísané vyššie.
6. Pripojte prívodnú hadicu k čerpadlu.
7. Z čerpadla sa pripája prívod batérie.
8. Pod radiátorom zapaľujeme a zapneme čerpadlo.

Ak je to potrebné, bazén s 11 000 litrami vody sa môže zahriať na teplotu 27 ° C v jednom dni. Ak sa budete aj naďalej zahrievať, dostanete improvizovanú vírivku.

Pred použitím starých batérií alebo chladiča je potrebné ich dobre opláchnuť. V strede môžu byť ložiská a hrdza, ktoré poškodia obežné koleso čerpadla a taktiež znečistia vodu.

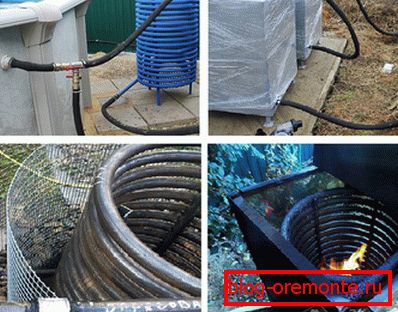

Môžete si vytvoriť prenosné zariadenie, ktoré bude používané priebežne. K tomu potrebujete kovovú rúru s priemerom 200 mm. Jeho výška by mala byť 80 - 100 cm, na spodnej strane je zvarená štvorcová tabuľka s rozmermi 30 až 30 cm, medené rúrky s požadovaným priemerom sú na vonkajšej strane naskrutkované. Horný koniec je pripojený k hadici, cez ktorú vstupuje voda do bazéna, k dolnému koncu - toku. Aby celý systém fungoval, je potrebné vytvoriť oheň vo vnútri vložky a neustále umiestňovať palivové drevo. Voda, ktorá stúpne na had, sa zahreje a potom sa zriasne v bežnej nádrži. Pre zvýšenie efektívnosti inštalácie môžete nájsť ďalšie objímky s väčším priemerom a nainštalovať ako skriňu, potom sa vykurovanie bude vykonávať ešte rýchlejšie.

Plynový ohrievač

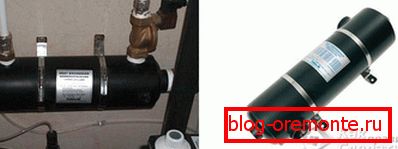

Ako bolo uvedené vyššie, pripojenie priamo na kotol je spôsobené nákladnými opravami. V tomto prípade boli vyvinuté špeciálne výmenníky tepla. Predstavujú malú banku, ktorá je pripojená cez rozdeľovač do vykurovacieho systému. V ňom na hade cirkuluje horúca voda. Vďaka čerpadlu, ktorý je inštalovaný v blízkosti bazénu, je kvapalina z neho privádzaná do tejto objímky, kde prebieha výmena.

Tento článok môže byť použitý ako praktická príručka pre montáž konkrétneho ohrievača alebo ako nápovedu pre váš vlastný vývoj. Sme presvedčení, že budete môcť zostaviť produktívnu jednotku.

video

Montáž solárneho kolektora je uvedená nižšie:
