Montáž jednokanálového vykurovacieho systému s

Keď si postavili dom, mnohí ľudia sa začínajú pýtať, ako v nich vykurovať. Je potrebné poznamenať, že takýto prístup je v podstate nesprávny, keďže sa to muselo stať v štádiu plánovania. Je to preto, že ak chcete nainštalovať jednokotúčový vykurovací systém s polypropylénovým potrubím, nebude to tak jednoduché a možno budete musieť zničiť to, čo už bolo urobené. To sa týka nielen vytvárania otvorov v stenách, ale aj holenie podlahy, pretože túžba robiť bývanie nielen teplé, ale aj krásne, pokladaním rúr takým spôsobom, aby nezkazili dizajn vykurovanej miestnosti, je pochopiteľné.

Zariadenie a vlastnosti jednorúrkového systému

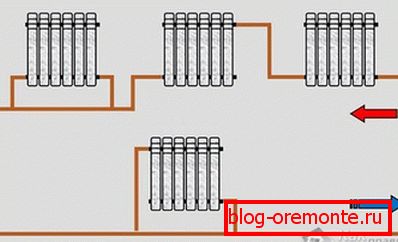

Zvláštnosťou jednorúrkového vykurovacieho systému je to, že potrubie prechádza z kotla, ktorého druhý koniec opäť príde na kotol. Bez toho, aby došlo k prerušeniu hlavnej trate, sú k nej pripojené radiátory.

Takéto vykurovacie systémy môžu byť:

• horizontálne (prietok);
• s horným vedením (vertikálne).

Oba systémy môžu byť uzavreté aj otvorené.

Klasické (najbežnejšie používané) je horizontálne vedenie potrubia. Pri dodatočnej inštalácii je možné zakúpiť akúkoľvek batériu:

1. regulátor chladiča;
2. guľové kohúty;
3. termostatický ventil atď.

Ako bolo spomenuté na začiatku článku, jedným z výhod jedného potrubného systému je schopnosť skryť komunikáciu v podlahe. Je to dôležitý faktor, pretože v súčasnosti je málo ľudí, ktorí schovávajú vykurovacie telesá za závesmi, a to nie je praktické, pretože je narušená cirkulácia vzduchu okolo batérií, čo má viesť k zvýšeniu teploty kotla, čo vedie k zbytočnej spotrebe paliva.

Ak v zostavovanom systéme nie je žiadny protiprúd alebo rozdiely vo výške, potom môže pracovať bez čerpadla.

výhody

1. Montáž jednokanálového systému sa vykonáva s menším počtom rúr (30-40%).
2. Jednoduché usporiadanie, inštalácia môže vykonávať špecialistov.
3. V porovnaní s dvojrubím vykurovacím systémom je jednoradová inštalácia rýchlejšia.
4. Systém je možné inštalovať ako v jednopodlažnom dome, tak aj v dome s viacerými poschodiami.
5. Pri inštalácii potrubí nie sú žiadne problémy s tým, ako obísť dvere.

nedostatky

Po rozhovore o výhodách je potrebné spomenúť nevýhody.

1. Každá batéria musí mať Mayevsky ventil alebo automatický systém na odvzdušnenie zo vzduchového systému.
2. Nerovnomerná distribúcia chladiacej kvapaliny - každej ďalšej batérii prichádza viac chladenej vody, takže účinnosť posledného chladiča bude nízka. Poloha sa dá zlepšiť inštaláciou obehového čerpadla v systéme.

plánovanie

Nie každý môže používať počítačové programy na modelovanie v 3D projekcii svojho domu, čo by bolo nepochybne veľmi výhodné. Vzhľadom na túto nuanciu zvážime, ako manuálne urobiť plán napísaním všetkého na list papiera.

Pri navrhovaní schémy je potrebné vziať do úvahy zvláštnosť inštalácie systému polypropylénových rúr - hladké otáčky v ňom nemožno urobiť.

• Pri vytváraní výkresu je potrebné vziať do úvahy, že priamka musí byť položená s miernym sklonom - najmenej 0,5 cm na 1 meter potrubia, inak nebude fungovať bez čerpadla.
• Určujeme miesto inštalácie kotla.
• Ak z nejakého dôvodu potrubia nemôžu byť ukryté v podlahe, potom bude potrebné vykonať vonkajšiu inštaláciu alebo čiastočné skrytie potrubia v podlahe - v mieste najväčšieho pádu.
• Na schéme označujeme miesta inštalácie batérií a všimnite si, aký druh energie by mali byť.

Ak chcete zistiť, koľko sekcií bude potrebných pre danú miestnosť, musíte brať do úvahy, že každá ďalšia batéria sa vyhrieva menej, takže musíte zvýšiť počet sekcií kompatibilných batérií (alebo oblasť, ak sú radiátory z ocele).

• Ak sú nainštalované kohútiky, termostat atď., Tak by sa to malo odraziť aj v diagrame.
• S úplným obrázkom môžete vypočítať, koľko potrubí, armatúr a tých prvkov, ktoré sú plánované na dodatočné vybavenie.

inštalácia

Pri inštalácii vykurovacieho systému, ktorý je uvedený vo výrobku, nie je potrebných toľko nástrojov. Toto je:

• spájkovačka na montáž plastových rúrok;
• nožnice na rezanie plastových rúrok;
• holiaci strojček (ak sú zakúpené rúry s vonkajšou výstužou).

Všetky polymérové ​​výrobky sú vhodné len na dodávku vody. Potrebujete zakúpiť vystužené rúry, ktorých vlastnosti umožňujú ich používanie na vykurovanie. Najlepšie je, ak sa ako posilňovacia vrstva použije čadičové vlákno alebo hliníková fólia - v tomto prípade koeficient pretiahnutia rúrok sa v porovnaní s výrobkami so skleneným vláknom znižuje trikrát.

Prvým krokom je označenie stien pre každú batériu. Musia byť inštalované pod každým oknom - zabráni tak studenému vzduchu prúdiť na podlahu. Ak batéria plne plní svoju úlohu, musí byť jej dĺžka najmenej 70% šírky okenného otvoru. Je tiež dôležité udržiavať vzdialenosť:

• Z okenného parapetu - 10-12 cm.
• Zo steny - 3-5 cm.
• Z podlahy - 8-12 cm.

Pri nákupe batérií je potrebné brať do úvahy tieto požiadavky.

Ako zistiť, koľko článkov batérie je potrebné nainštalovať pre jednu miestnosť, nájdete v článku o bimetalových radiátoroch.

Pri použití vodorovných značiek je potrebné vyznačiť miesta, kde budú upevňovacie prvky inštalované s takou vzdialenosťou, že inštalované spojovacie prvky sa nachádzajú medzi časťami inštalovanej batérie.

• Dierovač v stene sú vyvŕtané otvory, v ktorých sa inštalujú upevňovacie prvky.
• Teraz je potrebné pripraviť batériu. Ak sú zakryté filmom z továrne, nemusí sa odstrániť.
• Dodržiavaním plánu sú inštalované ventily, termostaty a guľové ventily.
• Nabíjame batérie na ich miestach a pomocou úrovne budovy kontrolujeme ich horizontálnu polohu.
• Potom sa potrubia spájajú. Je dôležité nezabúdať, že je potrebné pozorovať svah hlavnej cesty.
• Je lepšie inštalovať obtok s čerpadlom na vratné potrubie pred kotlom.
• Je nevyhnutné inštalovať expanznú nádobu a jednotku s prvkami bezpečnostnej skupiny.
• Jednorúrkový vykurovací systém nie je nutné naplniť vodou z najnižšieho bodu, pretože všetky radiátory budú mať vzduch na odvzdušnenie. Ak je nainštalovaný automatický systém odvzdušňovania, budú sa s touto úlohou vyrovnávať.

Zostáva spustenie kotla a kontrola výkonu jednoramenného systému zostaveného ručne.

video

Pozrite si, ako robiť jednokotúčový vykurovací systém:
