Kamenka na kúpeľ s vlastnými rukami

Pre všetky kúpele: tehlové, panelové, rámové, z bloku alebo penových blokov, hlavným atribútom je kachle. Jej teplo dodáva teplo v parnej miestnosti, ohrieva vodu pre procedúry. Krbové kachle pre takúto miestnosť nemajú obmedzenia v materiáli, môžete zvárať alebo kúpiť železný model, alebo sa riadiť ruskou tradíciou a položiť kachle. V tomto článku sa budeme zaoberať ako vybudovať saunu do saunovej pece s vlastnými rukami.

Výhody tehlových kachlí

Kachle, postavené z tehál, majú veľký uzavretý ohrievač, dizajny ich iných materiálov nemôžu s ňou konkurovať z hľadiska kvality vyrobenej pary. Výhody tohto dizajnu sú:

• požiarna bezpečnosť;
• dlhodobé zadržiavanie tepla;
• schopnosť ohrievať veľkú plochu;
• ľahká prevádzka a nie je potrebné nabíjať palivo v umývačke;
• rovnomerné vykurovanie miestnosti;
• nedostatočný kontakt medzi kameňmi a produktmi horenia.

Nevýhody kamennej pece patrí jeho pôsobivá váha, ktorá si vyžaduje kladenie samostatného základu a potrebu predhrievania kúpeľa.

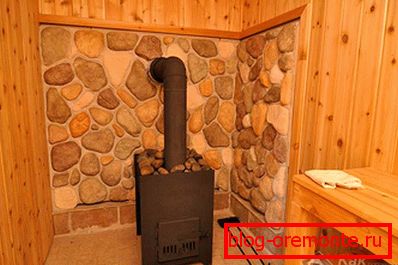

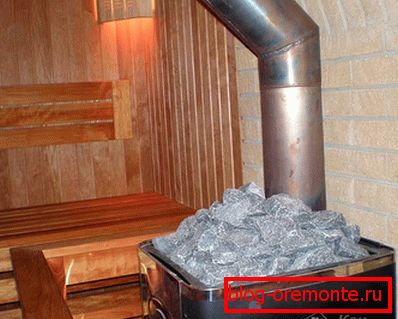

Ohrievače kovov: klady a zápory

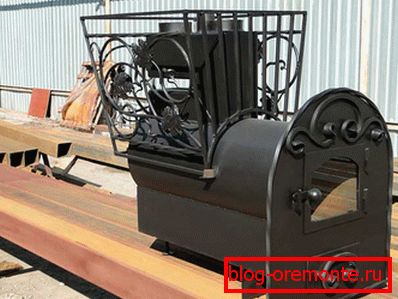

Ak je to žiaduce, môžete zvárať oceľovú pec na kúpanie. Nad jej ohňom je nastavená kapacita pre kameň. Táto možnosť je lacnejšia a je rýchlejšia a ľahšia ako konštrukcia tehál. Liatina pre kovové ohrievače kovov sa nedá použiť, praskliny sa vyskytujú pri vniknutí vody do nej Medzi výhody oceľového vykurovacieho zariadenia patria:

• kompaktná veľkosť;
• malá hmotnosť;
• rýchle zahriatie

Pri výbere spôsobu výroby kachlí v saune sa tiež zohľadňujú nevýhody kachlí. rýchle ochladenie po ukončení spaľovania, nerovnomerné zahrievanie kúpeľa, nebezpečenstvo požiaru.

Tehlové kachle sú inštalované tak, aby vyhrievali všetky miestnosti. Jeho predná časť s dverami pece a popolník je poslaná do šatne. Miesto konštrukcie sa vyberie pri navrhovaní kúpeľa, pretože je potrebné vziať do úvahy potrebnú vzdialenosť od steny k sporáku a zaistiť pevný základ.

Miesto ohrievača

V závislosti od priestoru dvojlôžkovej izby je navrhnutý sporák vhodnej veľkosti. Ak dôjde k ohrevu ohrievača až na 2 m^2­, môže byť inštalovaný do špeciálne vyrobenej výklenky v stene. Z tohto dôvodu je možné zabrániť tepelným stratám, pretože ich vykurovanie sa bude vykonávať priamo z parnej miestnosti. Aj keď vo väčšine prípadov sú kachle navrhnuté tak, že ich kúrenie sa vykonáva z ďalšej miestnosti.

Ohrievač kachlí na kúpeľ by mal byť inštalovaný tak, aby sa teplo z neho rozšírilo do šatne, umývacieho priestoru a parnej miestnosti. Vďaka tomu bude možné vyrobiť spoločný komín s troma samostatnými komínovými kanálmi pre plynový kotol, krb a kachle.

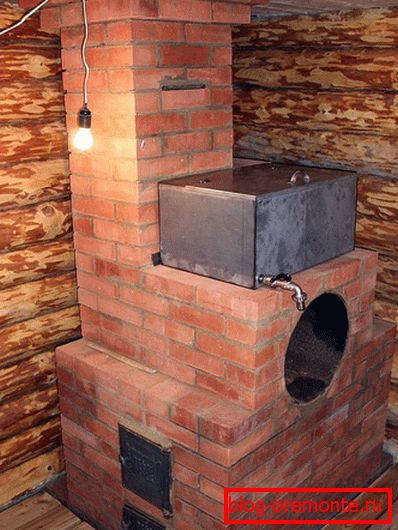

Nádrž na vodu

Bezprostredne pred konštrukciou kachlí je dôležité určiť objem kapacity nádrže, v ktorej sa bude voda ohrievať. Objem nádrže bude závisieť od intenzity návštevy parnej miestnosti. Takže výpočet sa robí na základe jedného litra teplej vody na osobu. Najlepšie je použiť otvorený kontajner. Aj keď dôjde k odparovaniu, existuje však niekoľko pozitívnych aspektov:

• Pohodlie pri plnení kapacity.
• Schopnosť vykonávať údržbu alebo opravy interiéru podľa potreby, napríklad na odstránenie stupnice, čisté a suché.
• V zime úplne odstráňte vodu a chráňte ju pred mraziacou vodou.

Základ pre tehlové kachle-ohrievač

Ak chcete, aby rúra, ktorú ste vyrobili, slúžila dlhšie než jeden rok, mali by ste sa postarať o to, aby ste ju vytvorili pevný základ. V tomto prípade nezabudnite uviesť nasledujúce nuansy:

1. Základňa kúpeľa a ohrievača by mala byť odlišná, najmä ak celková hmotnosť pece presahuje 700 kg. Medzi nimi musí byť vzdialenosť minimálne 500 mm.
2. Základňa ohrievača by mala mať hĺbku pod zemou zamrznutú v priemere 700 mm. V rôznych regiónoch Ruska je úroveň zmrazovania pôdy iná.
3. Vo veľkosti musí byť základňa väčšia ako samotný kameň na každej strane polovice tehla.

Takže, zvážte krok za krokom, ako vytvoriť základ pre kachle-ohrievač:

• Na začiatok kopať základové jamy hlboko pod úrovňou zmrazovania pôdy, v priemere 700 mm. Veľkosť jamy pozdĺž obvodu by mala byť o 100-150 mm širšia. Umožní to bez problémov nainštalovať debnenie a vyplniť výslednú medzeru pieskom alebo štrkom.
• V dolnej časti jamy vyrábame pieskový vankúš. Na výstupe by mala mať hrúbku 150 mm. Nalejte vrstvu piesku s vodou, aby ste ju utesnili. Vzhľadom k tomu, že sa voda absorbuje, piesok sa usadzuje, budete musieť nalievať na požadovanú hrúbku.
• Keď sa voda úplne absorbuje, vrstva kamienok alebo zlomených tehál sa naleje na piesok. Musí byť utlmený. Medzery medzi kameňmi by sa mali naplniť pieskom a nalievať vodu. Je veľmi dôležité, aby piesok čo najteplejšie vyplnil priestor medzi bojom a kamene. Hrúbka tejto vrstvy v našom príklade bude rovná 250 mm.
• Ak sa piesok prestane usadzovať, potom môžete vyplniť ďalšiu vrstvu sutiny. Tiež je potrebné dobre tampovať.
• Teraz je potrebné urobiť debnenie dosiek hrúbky 40 mm. Vnútorná veľkosť debnenia musí zodpovedať veľkosti základov. Horná časť debnenia musí byť vyrovnaná. Mala by byť bezpečne upevnená v jame a mala by sa doň umiestniť výstužná klietka. Medzi stenami debnenia a rámom by mala byť 50 mm.
• V ďalšom kroku betónovanie. Súčasne je potrebné manipulovať s oceľovou výstužou alebo drevenou tyčou. Horná úroveň tekutého betónu sa musí dostať na okraje debnenia. Povrch poteru by mal byť plochý. V dôsledku toho by debnenie malo mať rovnakú úroveň ako ponorná podlaha kúpeľa. Zapustený betón musí byť ponechaný niekoľko dní na nastavenie.
• Keď betón získal dostatočnú pevnosť, debnenie musí byť odstránené. Povrch betónu je pokrytý dvoma vrstvami roztaveného dechtu. Potom vyplňte priestor medzi stenami pôdy a betónu - pieskom alebo štrkom. Po tom, betónované plochy pokryté plastovým obalom a počkajte 7 dní. Potom môžete pokračovať do muriva.

Betónové základy

Známa a iná verzia výroby základov ohrievača. Postupnosť výroby je nasledovná:

• Vykopané výkopové práce s referenčnou úrovňou zmrazovania pôdy. Jeho veľkosť by mala byť širšia okolo obvodu a do hĺbky o 100-150 mm.
• Ak sa podzemná voda neobjaví v jamke a steny sa neodlupujú, potom môžete začať položiť základ betónu.
• V spodnej časti hrúbky 150 mm zaspávajú sutiny. Mal by sa dobre tampovať. Zároveň by mala byť krajina horizontálna.
• Po dokončení tohto debnenia. Vo vzhľade je to krabica bez dna. Jeho veľkosť by mala byť v súlade s plánom nadácie.
• Vnútorné steny debnenia sú pokryté horúcim bitúmenom alebo strešným plášťom na hydroizoláciu.
• Potom ponorte debnenie do jamy.
• Roztiahnite prvú vrstvu veľkých kameňov O až do 15 cm na dne.
• Výsledné dutiny medzi kameňmi musia byť vyplnené sutinami.
• Vrchol nalial vrstvu cementovo-pieskovej malty. Konzistencia roztoku by mala pripomínať silnú zakysanú smotanu. Je pripravený nasledovne: Portlandský cement M400 alebo 500 je jedna časť a 3 časti piesku. Pridá sa voda, kým konzistencia roztoku nevypadá podobne ako hustá kyslá smotana.

Po týchto krokoch môžete postupovať jedným z nasledujúcich ciest:

1. Vyliata s roztokom prvého radu kameňa. Nechajte to na deň. Po rozliatiu druhého radu kameňa tiež s medzerou v deň. A tak ďalej, kým sa nedostanete na požadovanú úroveň.
2. Ak je objem základov malý, betón sa môže naliat 'jedným krokom.

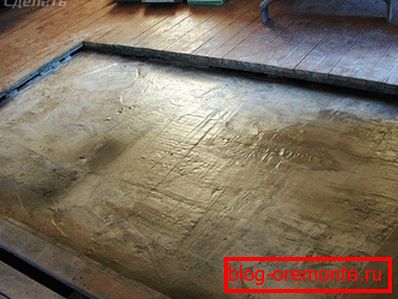

Úroveň základov by nemala dosiahnuť úroveň dokončovacej dlažby pri 60-70 mm. Horná vrstva stierky sa musí skontrolovať podľa úrovne. Potom je povrch vyhladený a pokrytý plastovým obalom. Za týždeň bude nadácia pripravená na erekciu muriva.

Rýchlosť sušenia betónu bude závisieť od poveternostných podmienok. Preto v niektorých prípadoch musíte čakať viac ako jeden týždeň.

Podložka na chvosty

Zvážte inú možnosť výroby podkladu pod ohrievačom. V jeho základni je položená železobetónová doska o hrúbke 150 mm. Jeho spodná vrstva musí byť vystužená. Čím väčšia je plocha inštalovanej dosky, tým je spoľahlivejšia celá konštrukcia. Ale čo ak je prevládajúca pôda vlhká hlina a hlinka? Takýto tanier nebude schopný vyrovnať silu mrazu, keď pôda zmrzne. Okrem iného aj v piesočných a suchých pôdach sa dá pozorovať sezónny pohyb nadácie. Aby sme sa dostali z tejto situácie a zvýšili stabilitu nadácie pod doskou, sú položené niekoľko hromád, na ktoré sa doska neskôr spolieha.

Tieto hromady môžete vytvoriť nasledovne:

• Pomocou záhradnej vŕtačky O20 cm vyvrtávajte valcovú jamku s hĺbkou 1000 mm.
• Spodok jamy je pokrytý vrstvou drviny s hrúbkou 150 mm a zapustený.
• Po tom, vezmite ruberoid a vytiahnite rúrku z nej, ktorá bude slúžiť ako debnenie v jame. Táto trubica je ponorená do otvoru.
• Potom nalejte betón do jamy do úrovne montážnej dosky.
• Po priemere 10 dní bude na hromadách možné inštalovať železobetónovú dosku.

Podklad musí byť na hornom okraji vodotesný. Tým sa zabráni prieniku vlhkosti podzemnej vody do tehlovej konštrukcie pece. Na tento účel položte 2 vrstvy strešného materiálu s prekrytím na inštalovanú dosku, ktorá je pokrytá horúcim bitúmenom. Zároveň by mal strešný materiál prekročiť základ 50 mm. Druhá vrstva strešného materiálu je položená kolmo na prvú.

Tehla na kladenie

Pri murovaných kachliach je dôležité získať pekne a vysoko kvalitné tehly. Nemal by mať žetóny, trhliny. Jeho tvár musí byť hladká. Kvalitu tehál môžete jednoducho skontrolovať. Ak sa počas pádu rozpadne na niekoľko veľkých kusov, potom je vhodná tehla. Ak padá na niekoľko malých kúskov počas pádu, potom takáto šarže tehál nie je vhodná na kachle.

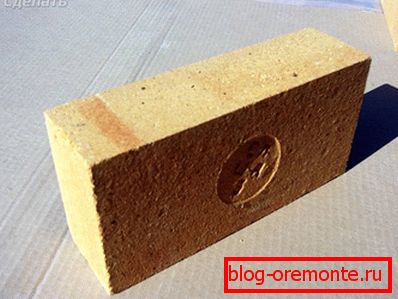

Pre murovacie kachle je najlepšou možnosťou (keramické žiaruvzdorné tehly). V ideálnom prípade by veľkosť takejto tehly mala byť 125 - 250 - 65 mm. Je však veľmi ťažké nájsť šaržu tehál, v ktorých sa rozmery navzájom nelíšia. Preto výber tehál ide starostlivo.

Pred začiatkom pokládania položili mnohí kachlíci tehly na suchý, pričom nechali potrebné škáry v švíkoch. Takže sa môžete vyhnúť mnohým chybám.

Existuje iný typ tehla, ktorý spaľoval iba 3 strany. Jedna strana nespáli. Táto strana je rozložená. Ale také tehly sú zriedkavé, preto sa najčastejšie používajú červené keramické tehly.

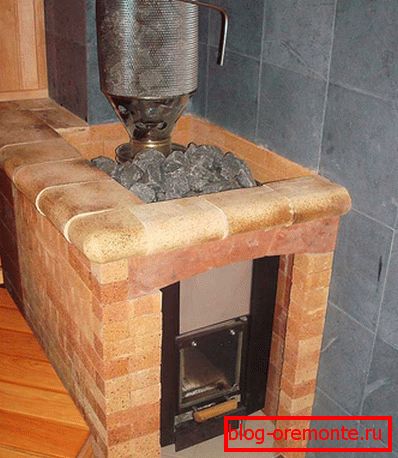

Pokiaľ ide o palivovú zónu, tu sa používajú šamotové tehly. Je svetlo ružová, biela alebo žltkastá. Táto tehla odoláva vysokým teplotám. Z hľadiska rozmerov je to iné, pretože vo väčšine sporákov nie je schodisko vyrobené zo šamoty spojené so základným pokladaním telesa pece. Okrem toho nie je potrebné upravovať svoje poradie na jednu úroveň. Ak to však situácia vyžaduje, potom sa tehla môže podať na požadovanú veľkosť.

Neodporúča sa používať šamotové tehly na kladenie pece samotnej. Je to preto, lebo šamot nehromadí teplo, rýchlo sa ochladzuje. Jeho hlavnou výhodou je, že dokáže odolávať vysokým teplotám.

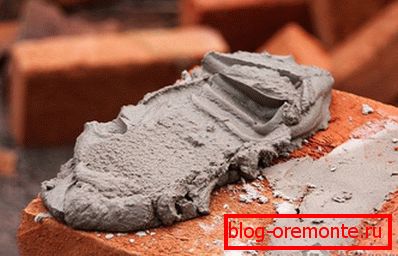

Murivová malta

Pre murované tehly sa použil roztok pripravený z bielej šamotovej žiaruvzdornej hliny. Môžete tiež zakúpiť hotovú kompozíciu pre murivo šamotu. Nie je možné umiestniť celú rúru na toto riešenie. Prečo? Pri teplote 700 - 800 ° C sa tento roztok sintruje v monolite. Vo vonkajšom murive nie sú takéto teploty. Preto po krátkom čase dôjde k prasknutiu a vyliatiu, čo vedie k zničeniu muriva.

Pre vonkajšie murivo sa používa roztok kremenného piesku a hliny v pomere 1 (hlina): 5 (piesok). Piesok by mal mať riečny pôvod alebo kariéru. Riečne piesok je o niečo horší, pretože zrná piesku sú okrúhle a okrúhle a samotné riešenie bude mať horšie vlastnosti. Preto sa uprednostňuje kariérny piesok. Piesok sa preosieva cez mriežku s článkami 2-2,5 mm. To zabráni vstupu veľkých častíc do roztoku.

Pokiaľ ide o hlinu, môže sa ťažiť aj z lomu z hĺbky najmenej dvoch metrov. Mali by ste skontrolovať kvalitu hliny. Za týmto účelom namočte 200 g hliny na deň vo vode. Po tom, roll hliny do "bun" a dať ju sušiť pod vrcholom vo voľnom priestranstve. Po 2 dňoch z výšky 170 cm ju položte na kamennú dosku. Ak sa "bun" rozpadne na niekoľko veľkých častí, potom je vhodná hlina.

Vybraná hlina musí byť namočená vo vode do pastovitého stavu a rozomletá cez sito. Po prvé, cez veľké bunky a opäť cez malé.

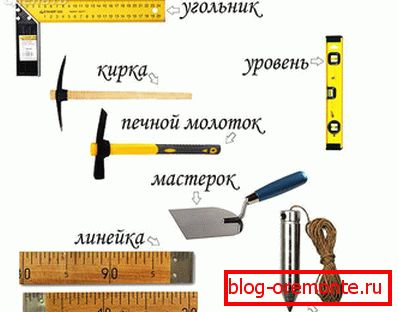

Potrebný nástroj

Pri kladení kachlí budete potrebovať taký súbor nástrojov:

• malý stierka;
• kladivo;
• štvorec 60 - 40 cm;
• olovnica;
• oceľová hladina 60-90 cm;
• Bulharský s rezacím kotúčom na kameň;
• bezpečnostné okuliare.

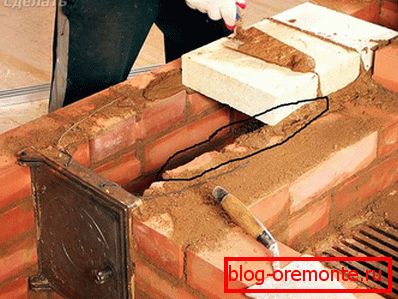

murivo

Proces znášania je veľmi namáhavý a náročný. Tu je veľa jemností a nuansy, pochopenie niektorých je len so skúsenosťami. Preto, aby vám to uľahčilo prácu, je v tejto sekcii niekoľko video materiálov, ktoré vám krok za krokom uvádzajú, ako rozložiť riadok po riadku.

Napríklad, zvážte výrobu otvorené malé kachle, ohrievač. Veľkosť takejto pece je 102 - 62 cm. Je schopná ohriať parnú miestnosť s nádržou, pričom má samostatnú nádrž. Používa zaujímavý systém ohrevu vody - otvorený sifón. Takže v malom uhle sa do nádrže zvára trubica, ktorá je na konci utesnená. Mal by byť pod otvoreným ohňom v ohni. Akonáhle sa voda v potrubí vrie, vstane do nádrže a na jej mieste je studená.

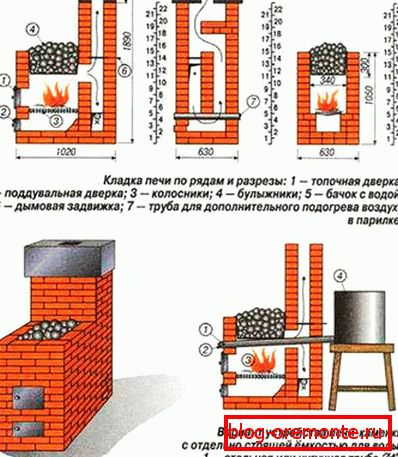

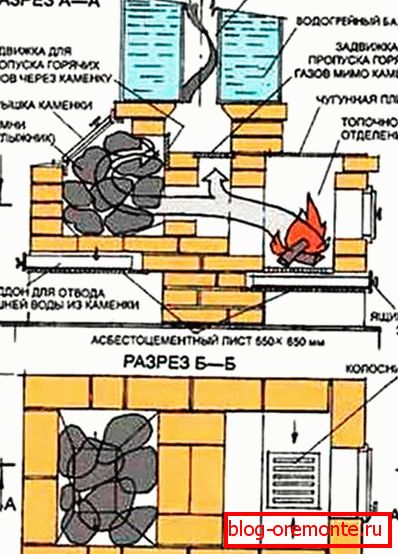

Na nižšie uvedenom diagrame je zobrazený príklad kachle s otvoreným sporákom:

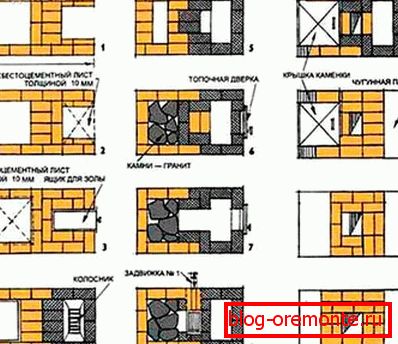

Rovnako ako schéma objednávky otvoreného ohňa:

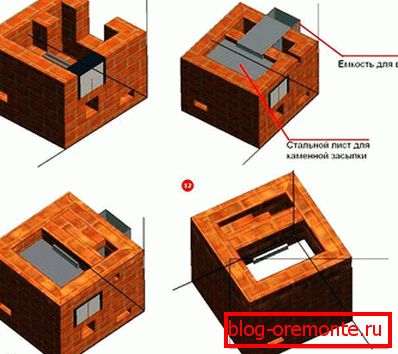

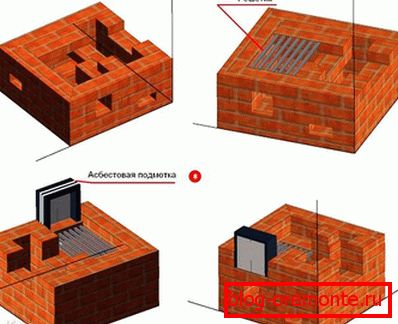

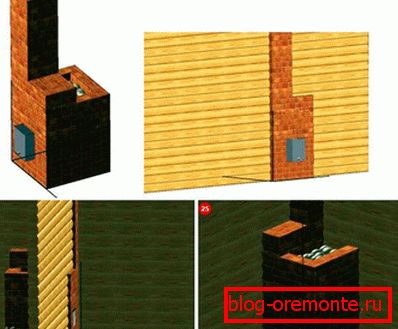

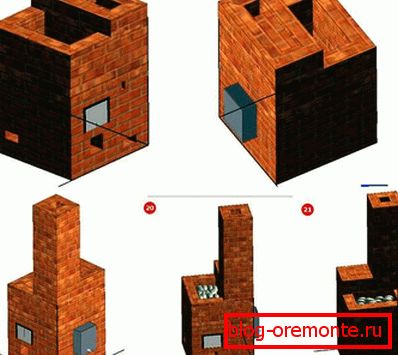

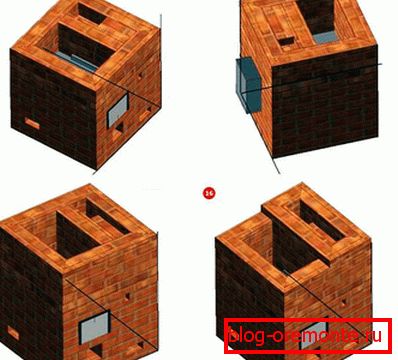

Nižšie v schéme je poradie kladenia tehlovej pece:

Ak chcete vytvoriť uzavretú kachle, nezabudnite, že je oveľa ťažšie realizovať. Existuje mnoho odtieňov, ktoré je potrebné zvážiť pri jej pokládke. Je pomerne ťažké popísať celý technologický proces, preto odporúčame, aby ste si pozreli úvodné video. Zvláštnosťou takejto pece je, že zásobník kameňov je zhotovený zo šamotových tehál:

video об изготовлении закрытой печи-каменки:

Stojí za zmienku, že na konci pokladania by sušenie malo byť 10 dní. Zároveň sú návrhy neprijateľné. Až po uplynutí tejto doby sa môže vytvoriť prvý krb.

fotografieинструкция порядовки печи-каменки

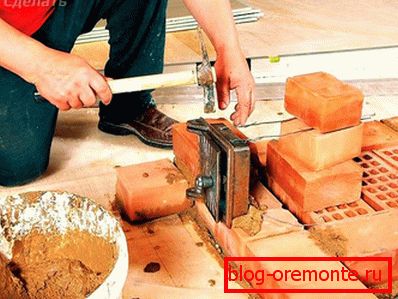

Konštrukcia pece a popolnice

Je veľmi dôležité správne vypočítať rozmery pece. Mala by zohľadňovať rôzne faktory od prítomnosti kolektora po ohrev vody a končiaceho druhom paliva na ohrev kúpeľa. Priemerná hĺbka krbu je 800 mm. 250 mm je priradených k systému horúcej vody a 550 mm je bežná dĺžka dreva. Výška schodiska môže dosiahnuť 350 mm a jeho šírka je 400 mm. Takéto rozmery v peci môžu byť umiestnené z 8 až 10 logov dreva.

Popolník s miskou a dúchadlom je určený na zber produktov spaľovania paliva. Tiež poskytujú prúdenie vzduchu do pece, ktorá preteká mrežou vo vnútri. Na reguláciu intenzity spaľovania dreva sa používa ventil alebo podnos pre popol. Ak je nutné rýchlo zohriať parnú miestnosť, paleta sa na chvíľu úplne premiestni. Keď vypukla palivová drevina, môžete tlačiť paletu.

V tomto videu sa môžete oboznámiť s procesom inštalácie dverí dúchadla s uzamykateľným prekrytím:

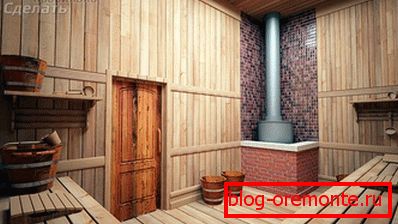

komín

Kachle-ohrievač sa líši od svojich náprotivkov v tom, že prírodné kamene sa používajú na akumuláciu tepla. Prvý segment rúry prechádza presne cez takéto oddelenie s kameňmi. Aj komín môže prechádzať vnútri nádrže vodou na jeho ohrev. Vo všetkých ostatných ohľadoch neexistujú žiadne zvláštne rozdiely v konštrukcii komína. Môže byť zostavený zo sendvičových potrubí alebo z keramických blokov. Vyrobený komín nevyhnutne izolovaný.

Pokiaľ ide o dno komína, je z ocele až do stropu. Pri prechode stropnou rúrkou musíte nainštalovať bránu.

Bránka je navrhnutá tak, aby zlepšovala intenzitu spaľovania a regulovala ťah.

Ak sa používa sendvičová rúrka, má dve steny, medzi ktorými je tepelne izolačný materiál. Môžu byť inštalované v oblasti od stropu k hubám na streche. Čadičové rohože sa používajú na otepľovanie murovaného komína. Sú zabalené potrubím. Drôt sa používa na upevnenie rohoží. Na komíne je vždy namontovaný dáždnik alebo huba. To ochráni komín pred spadnutím.

Pri usporiadaní komína by sa malo rozhodnúť, aký typ bude: vonkajší alebo vnútorný.

S inými jemnosťami usporiadania komína môžete vidieť z videa:

výzdoba

Najčastejšie je kachle ponechané bez povrchovej úpravy. Červená tehla je umiestnená pod spájaním a všetky hrbole a nepravidelnosti sú leštené. Taktiež sa používa na zvýšenie farby tehly roztokom kyseliny sírovej alebo kyseliny chlorovodíkovej. Kachle však môžu byť omietnuté alebo obkladané.

Ak sa rozhodnete o omietku, vrstva musí byť dosiahnutá približne na 15 mm. Pre túto prácu môžete použiť nasledujúce kompozície s rozmermi:

• hlinka (1) - azbest (0,2) - piesok (2);
• vápno (2) - piesok (0,2) - azbest a sadra (2);
• piesok (3) - hlina (1) - cement (1) - azbest (0,2).

Okamžite pred omietnutím sa pec ohrieva. Potom sa prvá spojitá vrstva navlhčí a nanáša. Keď je prvá vrstva chytená, použije sa ďalšia vrstva. Výsledkom je, že povrch steny by sa mal pretrepávať tak, aby stena bola hladká a vyzerala čisto. Na záver môžete urobiť bielenie.

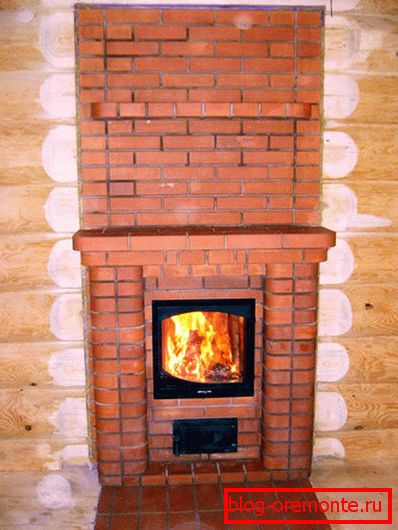

Uvedenie do prevádzky

Predtým ako roztopíte kachle, mali by ste ju dobre vysušiť. Ak chcete urobiť, otvorte dvere, dúchadlo a pohľad na otvorenie po dobu 7 dní, takže rúra vyschne rýchlejšie. Ak kachle nefajčí pri vypálení, potom je trakcia dobrá.

Nepokúšajte sa zapáliť kachle. V opačnom prípade, ak dôjde k nedostatočnému vysúšaniu, v murive sa môžu vytvoriť trhliny.

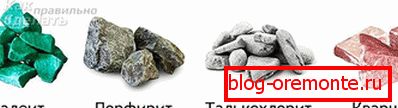

Výber kameňov

Vychádzajúc z názvu kachle sa v ňom používajú špeciálne kamene, ktoré sa podrobia sanitárno-geologickému vyšetreniu. Pokiaľ ide o konkrétny výber kameňa, tu si môžete vybrať niekoľko možností:

• Tal'kohlorit.
• Jadeite.
• Gabbro-Diabate.
• Karmínový kremeň.
• Porfyryt.

V prípade kúpeľov sa najlepšou možnosťou považujú morské kamene. Toto stanovisko je však nerozumné. Ako ukazuje prax, riečny kameň dokáže odolávať vysokým teplotám oveľa lepšie. Morský kameň je veľmi rýchlo zničený, pretože nemá dostatočnú silu.

Ale okrem typu kameňa, mali by ste si vybrať správnu veľkosť a tvar. Napríklad to môže byť stredné kamene s hladkou štruktúrou. Pamätajte, že kameň by mal stačiť, pretože to ovplyvňuje kvalitu vykurovacích a parných emisií.

Takže, rozhodnúť sa, ktorý kameň sa najlepšie používa na kachle, pamätajte nielen praktickosť, ale aj krásu miestnosti. Krásne tvarované kamene budú skutočnou dekoráciou ruského kúpeľa.

Čítali sme v tomto článku najbežnejší typ kachlí, ktorý sa používa na usporiadanie ruského kúpeľa. Ako môžete vidieť, proces jeho výstavby je pomerne zložitý a zodpovedný. Preto nepočúvajte začať pracovať. Starostlivo prečítajte všetky odporúčania v tomto článku, diagramy, fotografie a video.

video

V poskytnutom videu sa môžete dozvedieť, ako vyrobiť kachle s vodným bojlerom:

A v tomto videu sa môžete zoznámiť s výrobou pece 3 - 3,5 m:

Ak chcete robiť prácu sami, potom budete mať záujem sledovať aj toto video:
