Jednorúrkový vykurovací systém súkromného domu to urobte

Inštalácia vykurovacieho systému je jednou z najdôležitejších prác, ktoré sú súčasťou stavby vášho domu. Predtým ako budete robiť prácu, musíte sa rozhodnúť pre výber schémy. Je možné vybrať jednorúrkové alebo dvojrúrkové potrubie. Jednorúrkový vykurovací systém súkromného domu je oveľa jednoduchší na samoinštaláciu. Je to jednoduché, ale spoľahlivé a efektívne. Okrem toho bude jeho montáž vyžadovať oveľa menej materiálu. Ďalej uvažujeme, ako môže byť takýto systém vytvorený a ako sa líši od systému s dvoma rúrami a aké sú jeho výhody.

Komponenty

Poďme sa pozrieť na to, ako funguje tento systém.

1. Základom je vykurovací kotol, ktorý ohrieva chladivo. Často si vyberajte plynové kotly. Sú jednoduché a spoľahlivé. V miestach, kde nie je dodávaný plyn, je možné použiť jednotku pracujúcu s tuhým palivom.
2. Prvky vykurovania sú štandardné radiátory. Pri výbere je potrebné vziať do úvahy, že stará sovietska liatina je lepšia, aby sa neinštalovala. Nie sú schopné zabezpečiť správne vykurovanie miestností a nespĺňajú súčasné požiadavky. Je oveľa efektívnejšie používať nové bimetalické radiátory, ktoré sa rýchlo zohrejú, majú vysoký prenos tepla a vyzerajú oveľa atraktívnejšie.
3. Expanzná nádrž - nepostrádateľný prvok jednorúrkového systému. Pôsobí ako stabilizátor tlaku, ktorý riadi stupeň rozšírenia chladiacej kvapaliny. Keď sa nosič zahrieva, jeho prebytok (spojený s tepelnou rozťažnosťou) vstupuje do nádrže, čo zabraňuje nadmernému tlaku systému.
4. Rozloženie potrubí, ktoré je zdrojom tepla. K tomu môžu byť pridané odtokové kohútiky a uzatváracie ventily.

Ako to funguje

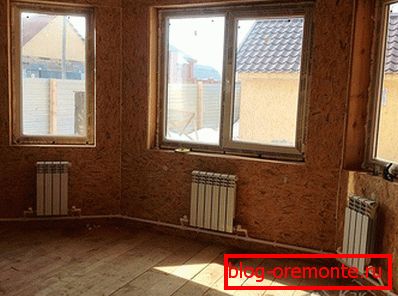

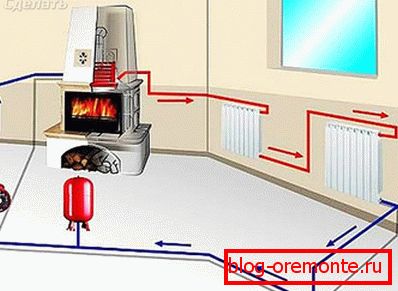

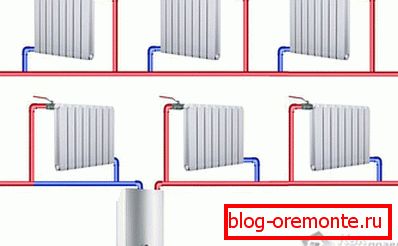

Schéma takého vykurovacieho systému je dosť jednoduchá. V centre všetkého je každý kotol. Ohrieva chladivo dodávané cez potrubie prichádzajúce z kotla. Prečo sa takáto schéma nazýva jednosrúca? Pretože po celom obvode je položená jedna rúrka, ktorá pochádza z kotla a vstupuje do nej. Na správnych miestach na konzolách sú inštalované radiátory a pripojené k potrubiu. Nosič tepla (najčastejšie voda) prechádza z kotla, plní prvý žiarič v uzle, potom druhý a tak ďalej. Na konci sa voda vráti do východiskového bodu a cyklus sa opakuje. Prebieha nepretržitý proces obehu.

Treba poznamenať, že po zozbieraní takejto schémy sa môže vyskytnúť jeden problém. Keďže rýchlosť posunu chladiacej kvapaliny môže byť malá, môže dôjsť k strate teploty. Prečo? Ak hovoríme o dvojrúrkovom systéme, princíp jeho fungovania je nasledovný: voda prúdi do batérie cez jednu rúrku, z ktorej cez druhú. V tomto prípade prechádza okamžite cez všetky radiátory a nedochádza k tepelným stratám.

V jednom rúrkovom systéme chladiaca kvapalina postupne vstupuje do všetkých batérií a pri ich prechode stráca teplotu. Ak teda na výstupe z kotla bola teplota nosiča 60? C, prechádzajúce cez všetky potrubia a radiátory, môže byť znížená na 50 ° C. Čo robiť v tomto prípade? Na prekonanie takýchto výkyvov je možné zvýšiť tepelnú kapacitu batérií na konci reťaze, zvýšiť ich prenos tepla alebo zvýšiť teplotu v samotnom kotle. Ale to všetko povedie k ďalším nákladom, ktoré sú nerentabilné a náklady na vykurovanie budú drahšie.

Aby ste sa zbavili takéhoto problému bez vysokých nákladov, musíte zvýšiť rýchlosť chladiacej kvapaliny cez potrubia. Existujú 2 spôsoby, ako to urobiť:

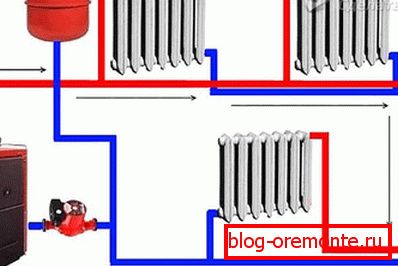

Vložte obehové čerpadlo. Takže môžete výrazne zvýšiť rýchlosť vody v systéme. V tomto prípade sa výrazne zníži tepelná strata na výstupe. Maximálna strata môže byť niekoľko stupňov. Takéto čerpadlá sú napájané elektrickou energiou. Treba poznamenať, že v prípade vidieckych domov, kde je elektrina často prerušená, táto možnosť nebude ideálna.

Inštalujte urýchľovací kolektor. Jedná sa o vysokú priamu rúrku, vďaka ktorej prechádza cez jej vysokú rýchlosť. Potom chladiaca kvapalina v systéme s prirodzenou cirkuláciou robí rýchlejší celý kruh, čo tiež rieši problém tepelných strát. Je mimoriadne dobré použiť túto metódu vo viacpodlažnej budove, pretože v jednopodlažnej budove s nízkymi stropmi bude práca neúčinná. Pre normálne fungovanie kolektora by mala byť jeho výška väčšia ako 2,2 m. Malo by byť známe, že čím vyššia je akceleračná kolekcia, tým rýchlejšie, efektívnejšie a tichšie je pohyb v potrubí.

V takomto systéme musí existovať expanzná nádoba, ktorá sa lepšie inštaluje na vrch. Pôsobí ako stabilizátor, ktorý reguluje nárast objemu chladiacej kvapaliny. Ako to funguje? Pri zahrievaní sa zvyšuje objem vody. Tieto prebytky vstupujú do nádrže a zabraňujú pretlaku. Keď teplota klesne, objem sa znižuje a z expanznej nádoby prúdi späť do vykurovacej siete.

To je celá zásada jednorúrkového vykurovacieho systému. Jedná sa o uzavretú slučku, ktorá zahŕňa kotol, hlavné potrubia, radiátory, nárazovú nádrž a prvky, ktoré obiehajú vodu. Rozlišujte nútený obeh, keď je všetka práca vykonávaná čerpadlom, a prirodzená, v ktorej je namontovaný pomocný kolektor. Rozdiel v tomto konštrukčnom riešení spočíva v tom, že neposkytuje rúrku s reverznou činnosťou, ktorou sa chladiaca kvapalina vráti do kotla. Druhá polovica tohto rozloženia sa nazýva návrat.

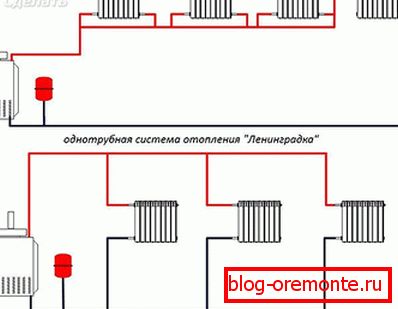

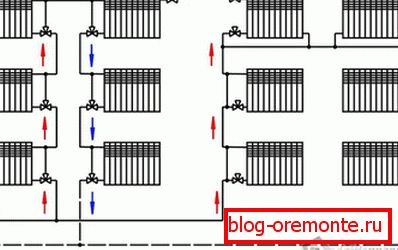

Systém jedného potrubia môže byť v závislosti od inštalácie dvoch typov: horizontálny a vertikálny.

Silné a slabé stránky

Ak chcete zistiť, aký systém potrebujete, zvážte výhody a nevýhody systému s jedným potrubím.

klady:

• Jediný systém potrubia je umiestnený okolo obvodu budovy, môže byť skrytý v podlahe alebo v stenách.
• Vďaka tomuto systému je možné umiestniť potrubie pod otvory dverí, množstvo spotrebného materiálu a náklady na celú konštrukciu sú znížené.
• Môžete postupne pripojiť vykurovacie zariadenia, ako aj vložiť ďalšie prvky vykurovacieho okruhu: podlahové vykurovanie, vyhrievané zásuvky na uteráky alebo radiátory. Vďaka paralelnému alebo sériovému spôsobu pripojenia sa stupeň vykurovania batérií nastavuje.
• Schopnosť pripojiť niekoľko typov mačiek. Môžete inštalovať plynový, elektrický alebo kotol na tuhé palivá. Ak je jeden odpojený, jednoducho zapnite druhý.
• Smer toku vody tam, kde bude výhodnejšie pre obyvateľov domu. Napríklad na začiatku je možné nasmerovať horúci prúd do detskej izby, kde je potrebné viac tepla alebo na spodnú stranu budovy.
• Na rozdiel od systému s dvoma rúrkami, pri výbere trubicových trubíc s veľkým priemerom môžu slúžiť ako registre a tiež produkovať teplo. Vďaka tomu sa obvod budovy, steny a rohy nezmrazí.
• Aj po skončení práce môžete navyše vložiť a nainštalovať ďalšie radiátory.
• Minimálna spotreba materiálu a účinnosť.
• Jednoduchá inštalácia a oprava.

Avšak s takými výhodami má tento systém určité nevýhody a nevýhody, ktoré je potrebné spomenúť aj:

• Ak nie je dodržaný požadovaný sklon, môžu sa vyskytnúť vzduchové uzávery, ktoré znižujú prenos tepla.
• Po dlhom nepracujúcom období, napríklad v lete, musí byť spustená dlho.
• Pri opravách vo viacposchodovej budove nebude možné odpojiť jedno poschodie, budete musieť odpojiť celú budovu.
• Počas prevádzky môže dôjsť k úniku tepla.

Pred začiatkom inštalácie vykurovacieho systému súkromného domu by ste to mali vedieť.

Ako urobiť

Ak robíte všetko od začiatku, musíte sa postarať o dostupnosť takýchto materiálov:

• vykurovací kotol;
• cirkulačné čerpadlo;
• expanzná nádoba;
• trupové rúry Ø25 mm a rúry Ø20 mm na pripojenie radiátorov (môže sa vybrať akýkoľvek materiál: oceľ, plast, meď, vystužený polyetylén);
• príslušenstvo na pripojenie lakťov k radiátorom;
• Požadovaný počet radiátorov, tesnení a zástrčiek;
• Mayevsky žeriavy, pomocou ktorých môžete odstrániť vzduch z každého radiátora;
• filter, ktorý bude inštalovaný pred kotlom na úpravu vody.

Ďalšia pracovná postupnosť je nasledovná:

1. Musíte vybrať miesto a nainštalovať kotol a filter. Vstupné potrubie je lepšie vybrať kov.
2. Potom je komín namontovaný. Pripojenie ku komínu je lepšie vykonať zvlnené kovové potrubie.
3. Teraz musíme vytvoriť plynovod. Rúry sú položené po obvode celého domu. Je dôležité, aby bola schéma pripojenia už k dispozícii, pretože počas inštalácie je nutné bezpodmienečne namontovať kovanie na miestach, kde sa nachádzajú radiátory. V najnižšom bode systému je namontovaný odtokový ventil, ktorým môže byť vykurovací okruh naplnený vodou alebo vypustený. Pri inštalácii potrubia je dôležité vydržať určitý stupeň: pri okruhu s prirodzenou cirkuláciou je to 3? -5?, Keď sa nútene pohybujete (pomocou čerpadla) - 10 mm na 1 meter potrubia.
4. Potrubie pozdĺž celého obvodu musí byť pripevnené k stene, aby sa eliminovali deformácie a nahromadenie vzduchu. Na to môžete použiť klipy.
5. Na vybranom mieste vložte čerpadlo. Je rozrezaný na hlavnú rúrku v mieste, kde je v blízkosti zásuvka. Mali by ste vedieť, že čerpadlo v závislosti od výrobcu pracuje bezchybne pri teplote nepresahujúcej 60 °, preto je poloha na spiatočke vedľa kotla optimálna.
6. Teraz je čas nainštalovať expanznú nádobu. Zvyčajne sa montuje v blízkosti kotla v nadmorskej výške viac ako 1,5 m.
7. Zostáva len na inštaláciu a pripojenie radiátorov. Na správnom mieste sú upevnené v zátvorkách. Na zabezpečenie cirkulácie vzduchu sa nemusia inštalovať presne pod okenný parapet, podlahu a so stenou hneď vedľa nej. Je dôležité udržiavať malú vzdialenosť.
8. Po inštalácii sú radiátory pripojené podľa schémy. V tomto štádiu sú nainštalované Mayevského kohútiky, prekrývajúce sa kohútiky a zátky.
9. Zostáva len vykonať tlakovú skúšku na kontrolu systému tesnosti spojov a spustenie vykurovania.

Ak máte dvojpodlažný dom, všetko sa deje rovnakým spôsobom, ale z kotla vystupuje iba jedno potrubie do druhého poschodia, prechádza obvodom a znova stúpa.

To je všetko, ako vidíte, jedno-potrubný vykurovací systém je stabilný, účinný a ľahko sa inštaluje. Môže byť použitý ako pre jednopodlažné budovy, tak aj pre výškové budovy. Ušetríte peniaze na inštaláciu a poskytnite si teplo, ktoré vás zahria v mrazivých zimných dňoch.
