Inštalácia vykurovacích potrubí to urobte sami

Nezávislá inštalácia domácich vykurovacích rúr je pomerne náročná, ale dosť realizovateľná. Základom práce je zváranie jednotlivých častí potrubia do celého vykurovacieho systému, pripojenie radiátorov a vykurovacieho kotla. Na zváranie kovových rúr budete musieť využívať služby zváračky. Tento postup sľubuje zbytočné náklady, rovnako ako dym a sadze zo zvárania v byte. Ak sa rozhodnete urobiť inštaláciu vykurovacích potrubí vlastnými rukami, použite polypropylénové rúry na prácu.

Distribúcia potrubia

Od správneho smerovania potrubia závisí výkonnosť vášho vykurovacieho systému. Existujú rôzne schémy vykurovacích systémov, existujú však dve najpopulárnejšie:

Najväčší systém úniku vody veľmi prospešná pre svoju nezávislosť od núteného obehu vody. Voda ohrievaná v kotli stúpne cez potrubie do horného bodu a cez potrubie prechádza cez radiátory na dolnú (spätnú) rúrku. Z vratného potrubia preteká voda do kotla na vykurovanie. Pre prevádzku tohto systému je potrubie namontované na úrovni. Je potrebné, aby z výstupu kotla v smere jeho vstupu bol v celom potrubí mierne zaujatý pre svojvoľný obeh vody.

Takýto systém je prospešný tým, že nevyžaduje inštaláciu čerpadla na cirkuláciu vody. Ušetríte elektrickú energiu a keď je vypnutá, vykurovací systém pokračuje v práci. Nevýhodou systému je len jeho nedostatok estetiky. Horná rúrka sa používa s väčším priemerom ako v systéme s nižšou rozliatia. Takéto potrubie je ťažšie ukryť v stene. Okrem toho, šetrenie elektrickej energie a nákup čerpadla, budete preplatok pre zvýšenú spotrebu energie pre kotol.

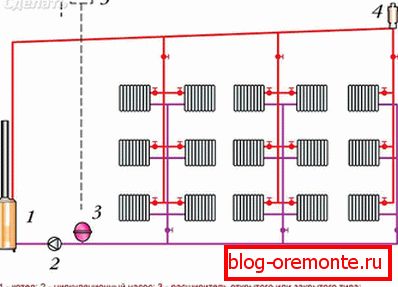

Spodný systém úniku vody umožňuje použitie plastových rúrok malého priemeru. Cirkulácia vody v potrubí bude poskytovať čerpadlo. Tento typ systému má vyššiu účinnosť ako vyššie uvedené.

Medzi výhody inštalácie potrubia patrí položenie tenkej plastovej rúry pod podlahu budovy a jej pripojenie k podlahovému vykurovaciemu systému. K radiátoru pod podlahou prichádzajú dve malé dĺžky potrubia pre pripojenie. Nevýhodou tohto systému je jeho závislosť od čerpadla. Elektrina bola odpojená alebo čerpadlo zlomilo - vykurovací systém nemôžete používať.

Inštalácia potrubia

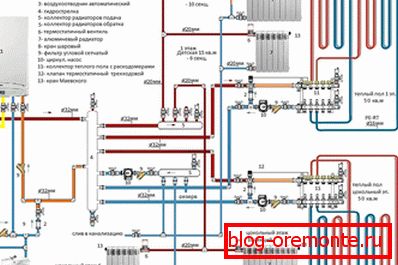

Všetky práce začínajú plánom vykurovacieho systému. Ak sa rozhodnete pre inštaláciu vykurovacieho systému vyrobeného z polypropylénových rúr, postupujte spájaním kĺbov na nepotrebné kusy potrubia. To vám ušetrí zbytočné manželstvo v práci. Podľa plánu získate požadovaný počet polypropylénových rúr, armatúr, kohútikov, spájkovačky.

• V stenách a stropoch budovy, kde bude potrubie prechádzať, dierujte otvory cez perforátor.
• Pomocou nožníc pre rezanie potrubia odstrihnite požadovanú veľkosť kusov, na okraji odstráňte malú skosenie, aby bol lepší vstup rúry do armatúry. Na vystuženej rúre vyčistite okraj fólie vo vzdialenosti od hĺbky montážnej ocele. Vystužená rúra, pokrytá plastom na vrchu, nemusí byť zbavená.
• Zahrejte spájkovačku a pripravte sa na spájkovanie. Vypočítajte tak, aby väčšina spájkovacej konštrukcie vykonala na stole. Na stene by mali byť posledné spájkovacie body na pripojenie celej konštrukcie. Tento spôsob inštalácie uľahčí vašu prácu a nebudete v nepohodlnej polohe s spájkovačkou na podlahe, aby ste spájali každý spoj potrubia.
• Vložte okraj potrubia do spájkovacej lišty na jednej strane a súčasne na druhú stranu. Zahrejte na 260^°C. Odstráňte polovice zo spájkovacej lišty a pripojte ju vložením potrubia do armatúry. Ak pocítite dôraz na montážnu stenu, netlačte na potrubie. V opačnom prípade môže stlačený okraj zmenšiť priemer priechodu. Po pár sekundách sú polotovary spájkované. Pri spájkovaní rúrok rôznych priemerov potrebujete čas, ktorý nájdete v tejto tabuľke:

• Po spájaní všetkých možných častí na stôl položte obrobky na ich trvalé miesto a upevnite rúry v špeciálnych držiakoch. Ďalej budete musieť spájkovať všetky váhy s hmotnosťou do jediného potrubia.
• V ďalšom kroku pokračujte v pripojení k systémovým radiátorom. Odporúča sa inštalovať guľový ventil na každom vstupe a výstupe chladiča. Keď jeden chladič dole, žeriavy byť preč, a celý vykurovací systém bude pokračovať vo svojej práci. Pri inštalácii kohútikov utiahnite všetky závitové spoje pásikom FUM. Zaskrutkujte armatúru zo závitov do plastu a spájajte ho do spoločného potrubného systému. Ale tento typ pripojenia bude z jedného kusu. Ak chcete vymeniť radiátor, musíte potrubie odrezať a potom znova spájkovať. Aby sa predišlo týmto problémom, nastaviť medzi tvarovky a ventilu plug-in pripojenie - Američan.
• Plne hotový vykurovací systém vyfukuje kompresor, smeruje prúd vzduchu do horného potrubia. Vzduch musí prechádzať neprerušovaným celým potrubím a radiátormi a ísť von do spodného potrubia - spätného potrubia. Ak vzduch neprechádza, znamená to, že počas procesu spájkovania ste urobili manželstvo a spájali priechod potrubím. Neexistuje nič, čo by ste mohli urobiť, je nutné potrubie odstrihnúť na miestach a hľadať nedostatočné spájkovanie.
• Po úspešnej skúške pripojte potrubia k čerpadlu a vykurovaciemu kotlu. Majte na pamäti, že kotol musí byť umiestnený v najnižšom bode celého potrubného systému av samostatnej miestnosti. Pripojte všetky rovnaké tvarovky s prechodovým závitom na plast.
• Čerpajte vodu do systému, odvzdušnite vzduch z radiátorov a skontrolujte všetky prípojky.

Potom je váš vykurovací systém pripravený na prevádzku, môžete zapnúť čerpadlo a znovu zapnúť kotol. A polypropylénové rúry vám zaručia vysoko kvalitnú prevádzku systému po dobu najmenej 50 rokov.

video

V tomto videu odborník zdieľa svoje vedomosti a povie vám, ako urobiť inštaláciu domáceho vykurovacieho systému s vlastnými rukami:
