Najväčší dopyt po inštalácii vodovodných alebo vykurovacích systémov sú potrubia vyrobené z polypropylénu. Materiál používaný pri výrobe rúrok predlžuje ich životnosť na 50 rokov. Polypropylénová rúra nehrdzuje, preto nevyžaduje lakovanie a pri inštalácii potrubia nie je potrebné zváranie. V tomto článku budeme hovoriť o inštalácii polypropylénových rúrok s vlastnými rukami, poskytovať krok za krokom inštrukcie, ako aj zobrazovať fotky a video materiály.

Výhody inštalácie

Inštalácia potrubia nevyžaduje zváranie. Všetky spojenia sa vykonávajú spájkovaním. Rúrka je spojená s armatúrou a potom spájaná so špeciálnou spojkou. Výhodou tohto spájkovania je, že do jednej hodiny po spájkovaní celého systému je potrubie pripravené na použitie.

Príprava nástrojov

Okrem toho, že máte k dispozícii všetky potrebné časti a materiály, pre inštaláciu potrubia je potrebné pripraviť celý nástroj.

  1. Najdôležitejším nástrojom pre prácu je spájkovačka, s ktorou sa budú vykonávať spájkovacie spoje. Nákup tohto nástroja nestojí za úspory. To môže mať vplyv na kvalitu spájkovania a rýchlosť práce a samotná spájkovačka môže veľmi rýchlo prestať pracovať. Vysoko kvalitná spájkovačka s dlhou prácou nepoškodí Teflonovú vrstvu náterových dýz.
  2. Budete potrebovať potrubia na spájkovanie. V zásade sú dodávané s pálivkou.
  3. Hlavná časť práce bude vykonaná v stacionárnom stave, takže pre spájkovačku je potrebný stojan.
  4. Ak chcete odrezať požadovanú časť potrubia, budete potrebovať špeciálne nožnice, môžete použiť rezačku rúrok.
  5. Odstránenie hliníkovej vrstvy z rúrky sa vykonáva holiarenstvom.
  6. Na spájkovanie rúrky voľne vstúpte do armatúry, budete musieť okraje rúry skosiť pomocou fázoru.

Predbežne navštívte železničný obchod a zakúpte všetky potrebné nástroje.

Čo môžete ušetriť

Spájkovanie polypropylénovej rúry improvizovanými prostriedkami nebude fungovať. Niektoré nástroje však môžu byť uložené. Ak budete musieť vykonať malé množstvo práce, môžete vyškrtnúť kliešte alebo frézu z nákupného zoznamu. Rezanie rúry môže byť vykonané pomocou brúsky. Holiaci strojček sa používa iba vtedy, ak je hliníková vrstva. Ak táto vrstva chýba, nemôžete nástroj kúpiť.

Pracovný plán

Po rozhodovaní o nezávislej inštalácii potrubia je potrebné vypracovať plán práce, ktorý sa má vykonať. Je potrebné vypočítať všetko, aby spájanie spojok vo väčšine prípadov prebiehalo nie na váhe, ale stacionárne. Na konci práce zostáva všetko pripojenie celého systému a spájanie posledných bodov pripojenia.

Pred začatím práce by mala byť dôkladne navrhnutá schéma potrubia. To výrazne uľahčí pracovné podmienky a nemusíte kupovať dodatočné materiály. Správne vykonaný výpočet vám umožní vykonať všetky nepríjemné miesta spájkovania na stole.

Ponúka spájkovací potrubie

Pre pevné spájkovanie sa vonkajší okraj potrubia a vnútorná strana spojky zohrejú. Iba tá časť potrubia, ktorá úplne vstúpi do spojky, sa zahreje. Po pripojení vyhrievaných plôch dochádza k spájkovaniu polypropylénu.

Na začiatku spájkovania je potrebné pripraviť samotný materiál. Potrebná dĺžka potrubia sa meria a odreže. Na okraji rezanej rúrky sa z vonkajšieho hľadiska odstráni zrážka s hĺbkou 3 mm a so sklonom najmenej 15 stupňov. Okraje spájkovaných materiálov sú očistené od nečistôt a odmastené špeciálnym roztokom. A len teraz môžete spájkovať výrobok.

Spájkovacia trubica

  • Pred začiatkom spájkovania je spájkovacia lišta inštalovaná pomocou stojana na stole a je pripojená k elektrickej sieti. Spájkovanie prebieha pri 260 ° C. Preto, ak je spájkovač vybavený regulátorom teploty, musí byť nastavená na túto hodnotu. Pre vaše informácie: pri iných teplotách nie je spájkovanie výrobkov vykonané. Preto by ste nemali platiť za nákup spájkovačky s regulátorom teploty.

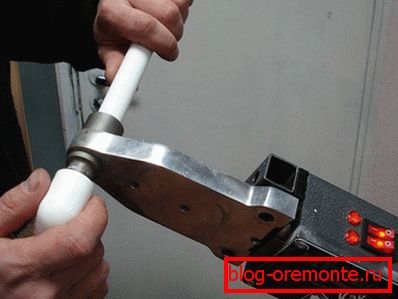

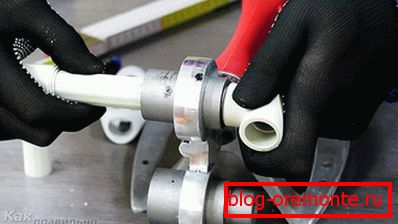

  • Keď sa spájkovačka úplne zahrieva, môžete začať proces zvárania dielov. Zariadenie by sa malo ohrievať súčasne s potrubím, takže je montáž na jednu stranu špeciálneho kolíka; Rúrka vložená do objímky je umiestnená na druhej strane ohrievača. Po úplnom zahriatí sú diely rýchlo odstránené z pájedla a pripojené.
  • Pri spájkovaní je potrebné dodržať čas zahrievania dielcov, inak sa časť rýchlo deformuje a stane sa nevhodným na pripojenie. Nedostatočne zahriata časť nebude schopná spoľahlivo spájkovať, v dôsledku čoho sa na spoji vytvorí netesnosť.

Na určenie doby vykurovania sa vytvorila tabuľka, ktorú odborníci používajú pri inštalácii polypropylénových rúr.

Priemer potrubia, mm

Šírka zváracieho pásu, mm

Čas vykurovania, s

Čas pripojenia, s

Chladenie, min

20

14

6

4

2

25

16

7

4

2

32

18

8

6

4

40

20

12

6

4

50

23

18

6

4

63

26

24

8

6

75

28

30

10

8

90

30

40

11

8

110

33

50

12

8

  • Rúrka je vložená do objímky s malým úsilím, rovnako ako armatúra opotrebovaná na jadre ohrievača. Je to spôsobené konštrukciou kužeľovej dýzy, ktorá je vytvorená pod uhlom 5 stupňov. Iba stredná časť zostavy sa zhoduje s priemerom potrubia.

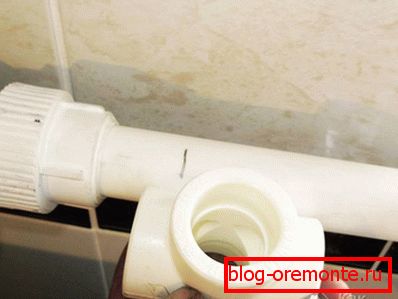

  • Pred ohrevom potrubia je potrebné merať hĺbku okraja puzdra. Nameraná vzdialenosť musí byť vyznačená na okraji vloženej trubice. To je nevyhnutné, aby sa na potrubie nevyvíjal nadmerný tlak. V opačnom prípade môže mäkký okraj potrubia zúžiť vo forme zahustenia, čo povedie k zníženiu prierezu potrubia. So skúsenosťami sa takýto dôraz prejaví automaticky.
  • Po zahriatí sa spojenie potrubia so spojkou vykonáva rýchlo. Rúrka je zasunutá do spojky striktne rovná, bez otáčania. Zmena pripojenia bude len pár sekúnd. Po ochladení budú držané spolu a sily použité na opravu spoja môžu poškodiť kvalitu spájkovania.

Inštalácia systému

Inštalácia potrubného systému okolo domu začína po predpájaní všetkých jeho častí. Na uľahčenie inštalácie je žiaduce vykonať toľko spájkovania závitov a tvaroviek v stacionárnej polohe. Pri spájkovaní s hmotnosťou by sa mali prechádzať v stenách a miestach spájania vodovodných armatúr. Na stene sú označené pripevňovacie body potrubia a na označenie sú vyvŕtané otvory. Pomocou hmoždiniek sa na stenu pripevňujú svorky a do nich sa vkladajú rúry.

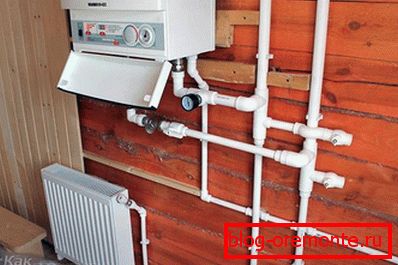

Pri inštalácii vykurovania v dome majte na pamäti, že polypropylénová rúra nemôže byť pripojená k vykurovaciemu kotlu. Kotol je spojený prechodovým kovaním pripojeným k kovovej rúre. Dĺžka prechodového potrubia musí byť aspoň 50 cm a musí byť pripojená priamo k ohrievaču.

Na rozdiel od závitových pripojení spájkovanie nepodlieha údržbe. Preto môže byť potrubie ukryté v stene, aby nedošlo k narušeniu krásy interiéru domu. Takéto inštalovanie by sa však malo vykonať po dôkladnom skúšaní potrubia vodou pod tlakom.

V tomto článku sme sa zaoberali hlavnými problémami týkajúcimi sa implementácie vidieť, nie je o tom nič zložité a desivé. Vykonajte inštaláciu polypropylénových rúrok, najprv pre seba a potom, ak ste získali zručnosť, môžete túto prácu považovať za zdroj dodatočných príjmov.
