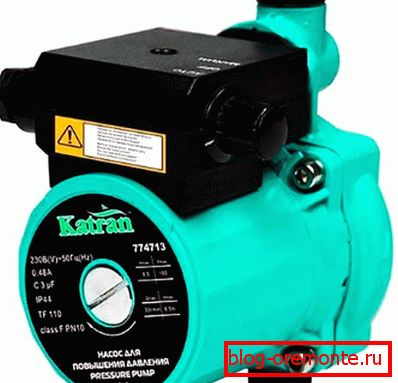

Čerpadlo na zvýšenie tlaku vody

Ak ste unavený slabým tlakom vody v kohútiku a chcete vyriešiť tento problém, môžete okamžite navrhnúť inštaláciu čerpadla na zvýšenie tlaku vody. Možno povedať, že toto je najjednoduchšie riešenie, avšak vo všetkých prípadoch nie je možné. Napríklad, čo robiť, ak je vo vašom meste alebo mikrodistriku voda vypnutá podľa plánu? Čerpadlo úplne nerieši problém nedostatku vody. V tomto prípade je potrebné vytvoriť dodatočný zdroj vody. Alebo aspoň, mali by ste si kúpiť zariadenie na zálohovanie malého množstva vody.

Ak ste sa rozhodli všetko a vo vašom prípade je inštalácia čerpadla ideálnym riešením, potom je dôležité oboznámiť sa so všetkými jemnosťami výberu tohto zariadenia. Najprv je však potrebné riešiť príčiny nízkeho tlaku. Aj keď hlavným zameraním tohto článku je výber čerpadla, zvážime túto otázku s vami komplexným a širším spôsobom. Konkrétne budeme skúmať, aký by mal byť optimálny tlak v batérii pre bežnú prevádzku domácich spotrebičov (práčka, umývačka riadu), ľahké používanie sanitárnych zariadení a ďalšie.

Tlak vody - čo by malo byť

Vo všeobecnosti sa tlak meria v atmosfére alebo v baroch. Takže 1 bar sa rovná 0,99 atmosfér. Ak hovoríme o bytoch v viacpodlažných súkromných domoch, potom existujú normy, ktoré regulujú úroveň tlaku na vchody do domu a vstup do každého bytu. Tieto predpisy sú opísané v SNIP 2.04.02-84 a SNIP 2.04.01-85.

Tabuľka znázorňuje tlak v rôznych oblastiach, ako aj v byte a dome:

Pre domáce inštalatérstvo a uspokojenie každodenných potrieb stačí 2 atm tlaku. Existujú však výnimky. Pre sprchovací kút s hydromasážnou funkciou a tiež pre kúpeľňu s vírivkou je potrebný tlak až 4 atm.

Niektorí si môžu myslieť, že čím viac tlaku je v systéme, tým lepšie. Existuje však aj rubová strana mince. Ak je tlak príliš vysoký, napríklad od 6,5 atm alebo viac, armatúry na potrubiach a iných pripojeniach nemusia vydržať. Kohútiky, vodovodné batérie a iné inštalačné zariadenia sa môžu tiež rozpadnúť.

Ako určiť tlak vody

Vzhľadom na uvedené údaje je dôležité určiť tlak vody doma. Táto úloha je zjednodušená, ak už máte na vstupe do vodovodného systému vášho zariadenia meracie zariadenie - manometer, ktorý vidíte na fotografii:

Avšak, ako ukazuje prax, zriedkavo, kto má takéto vybavenie. Z tohto dôvodu vám v tejto časti ponúkame niekoľko metód na určenie úrovne tlaku vody.

Stacionárny rozchod - optimálne riešenie

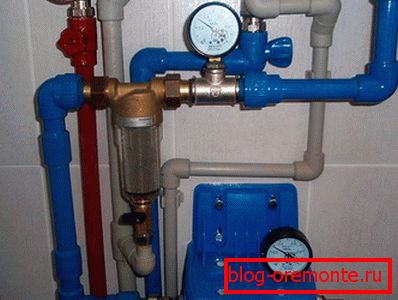

Ak inštalujete alebo vymieňate potrubie, môžete nainštalovať stacionárny manometer na meranie tlaku vody v systéme. V tomto prípade sa nebudete musieť uchýliť k improvizovaným prostriedkom.

V ideálnom prípade sa pri každom inštalačnom zariadení umiestni manometer. Avšak z estetického hľadiska je to zjavná nevýhoda. Navyše je to dosť nákladné potešenie.

Ak dodržiavate prax, tlakomer sa nainštaluje ihneď pri vchode do bytu. Súčasne s pultom. Prečo? Je to veľmi jednoduché: filter, spätný ventil a samotný merač už znižujú tlak. Preto ak máte záujem o indikátor priamo pri vstupe, tak je namontovaný manometer.

Ale pamätajte, že na všetkých spotrebiteľov tlak bude inak, ako klesá, prejsť mnohými bariérami v potrubí. Nasledujúce prvky najviac ovplyvňujú pokles tlaku vody:

• miesta so zmenou priemeru potrubia;
• montáž regulačných a uzatváracích ventilov;
• filtre;
• odpaliska;
• ukazuje;
• hadice (na toaletnej miske, v sprchovej sústave atď.).

Ak vezmeme do úvahy všetko, indikátor tlaku vody pri vchode do bytu a pri výstupe od určitého spotrebiteľa bude iný. Ak nemáte vôbec namontovaný manometer, potom vám poskytneme 2 meracie metódy, pre ktoré je potrebný prenosný manometer a hadica.

Video: prevádzka stacionárneho manometra

Merač tlaku v sprche na testovanie

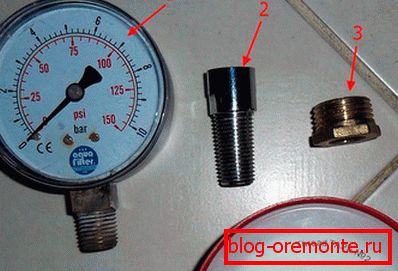

Jednou z najjednoduchších metód na meranie tlaku je inštalácia manometra namiesto sprchovej hlavy. Ak to chcete urobiť, musíte pripraviť nasledovné:

• rozšírenie vlákien;
• manometer pre vodu do 6 atm;
• adaptér na vlákno?
• FUM páska.

Všetky tieto prvky medzi sebou by mali byť spojené. Ak to chcete urobiť, upevnite kovový obrys na rozchod a po prechode na? závit. Na utesnenie nite nevyhnutne používajte dymovú pásku. Je dôležité vytvoriť tesné spojenie, inak sa presné merania zlyhajú.

Potom odskrutkujte potrubie na sprchovanie a upevnite našu konštrukciu manometrom. Je dôležité dávať pozor, aby ste nepoškodili tesniacu gumu v matici pod podávacou nádobou. Vyzerá to takto:

Teraz môžete otvoriť kohútik a merať tlak vody. Zároveň je dôležité vykonať jednu operáciu: aby ste sa vyhli vzduchu v sprche, niekoľkokrát prepnite prívod vody zo sprchy na kohútik. Vzduch vyjde a vy budete môcť zistiť tlak.

Ale tu by ste sa nemali ponáhľať na závery. Faktom je, že voda vstupuje do sprchy cez zložitý potrubný systém. Okrem toho je známe, že čím viac závitov preteká voda a tenšia je rúrka (priemer hadice je oveľa menší ako priemer vstupného potrubia k bytu), tým silnejší pokles tlaku. Týmto spôsobom budete môcť zistiť iba indikátor tlaku na tomto sanitárnom zariadení. Ak sa takáto operácia vykonáva napríklad v blízkosti práčky, indikátor sa mierne líši, pretože priemer hadice je väčší ako priemer sprchy.

Táto metóda je vhodná, pretože môžete určiť, či je potrubie zablokované. Napríklad si všimnete, že tlak vody v kúpeľni je dobrý a kuchyňa je pomerne nízka. Inštaláciou manometra a porovnaním obrázkov môžete ľahko určiť, na ktorej časti potrubia dôjde k zablokovaniu.

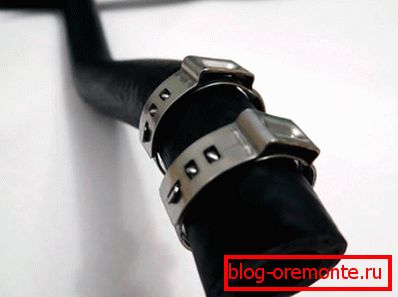

Bezprostredne pred odpojením hlavice sprchy od hadice alebo pri demontáži inej vodovodnej armatúry nezabudnite vypnúť vodu. V opačnom prípade sa nemôžete vyhnúť záplavám.

Video: domáce tlakomery

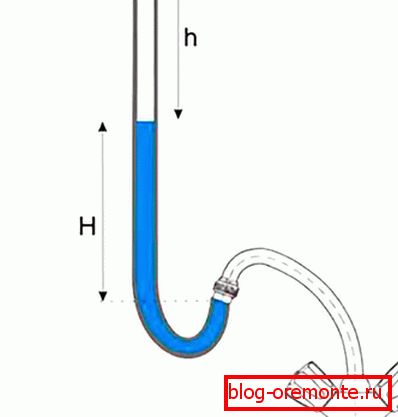

Použitie hadice na výpočet tlaku

Ak nie je presná, možno vykonať približné merania tlaku pomocou bežnej hadice dlhej 2 metre. Táto metóda sa používa hlavne iba na meranie tlaku na výstupe z vodovodnej vody.

Dôležitou podmienkou je použitie priehľadnej hadice. To vám umožní vykonať potrebné merania.

Proces merania je nasledovný:

Po všetkých meraniach by ste mali vykonať určité výpočty pomocou vzorca:

P = Ratm? H0? H1.

V tomto vzorci:

• P - tlak v potrubí na výstupe z ventilu meraný v atm;
• Ratm - tlak v hadici až do otvorenia ventilu, meraný v atmosfére;
• H0 je dĺžka hadice pred začiatkom skúšky od nuly;
• H1 je dĺžka hadice medzi zátkou a stanovenou hladinou vody.

Nezabudnite však, že takéto výpočty budú blízko k realite, presnejšie môžete merať tlak pomocou vyššie opísaných metód.

Príčiny nízkeho tlaku vody vo vode

Pred vykonaním nejakého opatrenia je dôležité určiť príčinu nízkeho tlaku. V niektorých prípadoch nákup a inštalácia čerpacieho zariadenia problém úplne nevyrieši. Dôvody môžu byť rôzne:

• únik vody na vodnej ceste;

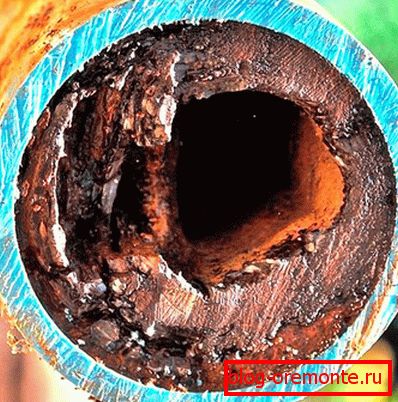

• prehĺbenie vnútorného priemeru potrubí;
• vodný filter je upchatý;
• vadný ventil alebo iné uzatváracie ventily.

Častým dôvodom nízkeho tlaku je slabá obsluha dodávateľa vody. Napríklad nástroje môžu zámerne vypnúť prácu jedného alebo viacerých čerpadiel, aby sa ušetrili. Výsledkom je, že spotrebiteľ dostáva vodu, avšak jeho tlak je veľmi žiaduci.

Treba poznamenať, že podľa ustanovenia SNIPA č. 2.04.02 z roku 1984 a štátneho nariadenia č. 307 z roku 2006 minimálny tlak vody pre jednopodlažný dom je 1 atm. Ak má dom 2 poschodia, potom 2,4 atm.

Teraz budeme zvážiť niekoľko spôsobov, ako zvýšiť tlak vody, a tiež zvážiť podrobne možnosť inštalácie čerpacej techniky.

Video: príčiny nízkeho tlaku vody v potrubí

Toto video vám povie, že tlak vody môže byť nízky kvôli upchatému prevzdušňovaču:

Tu sa dozviete, že tlak vody môže klesnúť kvôli upchatému filtru na hrubé čistenie:

A tu je povedané, prečo môže mať slabý tlak vďaka spätnému ventilu:

Ako zvýšiť tlak

Vzhľadom k tomu, že inštalácia čerpadla, to je absolútne všelieka pre problém s nízkym tlakom, by bolo absurdné. Táto možnosť je možná iba v jednom prípade - keď voda prúdi do potrubia bez zlyhania. Pri neustálom odstavení vody, ak hovoríme o diaľnici mesta, môže čerpadlo na voľnobeh spôsobiť rozbitie. Ak nie je voda, čerpadlo sa jednoducho prehreje a motor sa spáli. Voda je prirodzený chladič. Existuje však východisko - inštalácia špeciálnej automatizácie, napríklad:

• relé na ochranu proti suchému chodu;
• snímač hladiny vody;
• kontrola prietoku vody.

Toto zariadenie je určené na vypnutie čerpadla pri absencii vody. V dôsledku toho bude čerpadlo úplne chránené pred možným poškodením.

Video: chráňte čerpadlo pred suchou

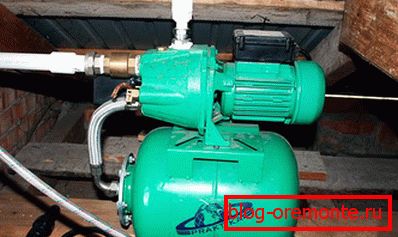

Ak žijete v bytovom dome, inštalácia čerpadla na zvýšenie tlaku významne zhoršuje kvalitu dodávky vody u vašich susedov. Aby ste tomu zabránili, je možné prijať určité opatrenia. Zároveň by riešenia bytu a súkromného domu mali byť odlišné. Prečo? Teraz uvidíte sami.

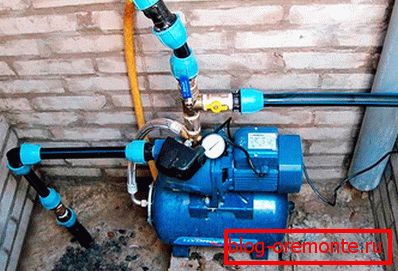

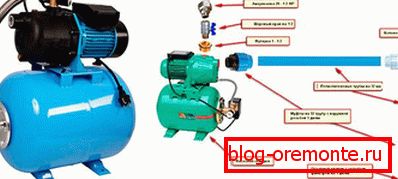

Tóny inštalácie čerpacej stanice

V tomto prípade je povinným komponentom odstredivé čerpadlo samoasného typu. Toto zariadenie umožní aj pri nulovom tlaku zvýšiť vodu z určitej hĺbky na vstup. Súčasne bude poskytnutý dostatočný tlak vody.

Okrem toho je takáto stanica vybavená tlakovým spínačom. V dôsledku toho, keď tlak v potrubí klesá, čerpadlo sa automaticky vypne / zapne. Okrem toho sa v zásobníku vytvorí prívod vody pod dostatočným tlakom. Používa sa iba v prípadoch, keď bude na diaľnici absentovať. Výsledkom je, že táto inštalácia poskytuje malý prívod vody a potrebný tlak. Táto metóda je však dôležitá len pre súkromné ​​domy.

Zoberme si tento príklad: ako viete, v horných poschodiach domu nájdu nájomníci najčastejšie problém nedostatku vody. Ak sa začnú riešiť vyššie uvedeným spôsobom, potom čoskoro celý dom, aspoň medzi nájomníkmi, bude mať boj za tok vody. V dôsledku toho môže to mať za následok pokutu z nástrojov pre vás. Koniec koncov je zakázané inštalovať čerpacie zariadenie bez príslušných povolení. Navyše inštalácia čerpadla spôsobí nerovnováhu na celej trati. Majte tiež na pamäti, že samonasávacie čerpadlá majú technické obmedzenia. Sú schopní zdvihnúť vodu do výšky asi 8 metrov. Takže ak žijete v treťom poschodí, bude pracovať s úsekom, nehovoriac o podlahách nad ním.

Video: inštalácia a uvedenie čerpacej stanice do prevádzky

Inštalácia záložnej vody - ako implementovať

Tento systém je najúčinnejší, keď vypnete vodu včas. Inštalovaná nádrž je naplnená studenou vodou. Všetok následný tok vody sa bude vykonávať presne z neho. Je vybavený čerpadlom a ďalšími zariadeniami. Na jeho náklady je zabezpečený dostatočný tlak vody v celom dome alebo byte. Navyše, problém vypnutia vody je vyriešený, budete mať to nepretržite. Nie je to len v prípade, že je elektrická energia vypnutá.

Inštalácia zálohovej vody sa dá ľahšie realizovať v súkromnom dome. V byte je pomerne problematické prideliť priestor na inštaláciu rezervnej kapacity. Ak nemáte veľa miestností a vy môžete prideliť jeden pre tieto potreby, alebo žijete v poslednom poschodí a kontajner môže byť inštalovaný v podkroví. Takéto riešenie nespôsobí nerovnováhu vo vodnej nádrži.

Na realizáciu projektu potrebujete nájsť vhodnú kapacitu. Najčastejšie sa používa pre túto plastovú nádrž. Dnes nájdete modely s rôznym posunom. Výber objemu nádrže závisí od odhadovanej spotreby vody vo vašej rodine. Pre rodinu 3-4 ľudí dosť kapacity do 500 litrov.

Video: záložná voda v byte

Miesto na inštaláciu nádrže

Pre byty je vhodným miestom balkón / loggia, úschovňa, kúpeľňa a ďalšie miestnosti, kde bude k nim prístup zdarma. Ak žijete na poslednom alebo predposlednom poschodí, je rozumné zvážiť možnosť inštalácie nádrže v podkroví. Avšak v tomto prípade musí byť kontajner starostlivo izolovaný a znepokojený bezpečnostnými opatreniami, aby nebol ukradnutý.

Ak je záložný bubon a čerpacie zariadenie inštalované vo vnútri bytu, je dôležité, aby čerpadlo bolo bezhlučné. V opačnom prípade vás to obťažuje a vytvorí pre svojich susedov nepohodlie.

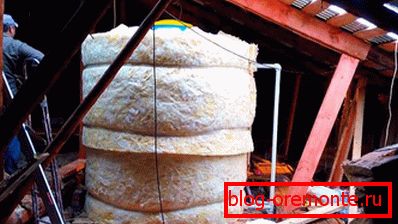

Pokiaľ ide o súkromný dom, všetko je oveľa jednoduchšie. Vybraným miestom môže byť suterén alebo iná technická miestnosť. Hlavnou podmienkou je, že sa ohrieva.

Inštalácia zásobníka

Takže okrem zásobníka je potrebné zakúpiť čerpadlo, najlepšie tiché. V tejto kategórii nájdete zariadenia ako sú ochranné známky:

• Grundfos MQ;
• , S;
• Pedrollo 3 CPm a podobne.

Je tiež potrebné nainštalovať automatiku, ktorá nutne obsahuje relé ochrany čerpadla proti suchému chodu. Toto relé signalizuje zapnutie / vypnutie čerpadla. Preto bude čerpacie zariadenie chránené pred zlomením.

Aby sa zabránilo zapnutiu čerpadla s minimálnym prietokom vody, môže byť systém vybavený hydraulickým akumulátorom. Jeho objem priamo ovplyvní frekvenciu zapnutia / vypnutia čerpadla.

Takže celá schéma záložnej akumulačnej nádrže bude fungovať podľa princípu: akonáhle sa voda v kohútiku alebo mixéri zapne, čerpadlo sa zapne a vydá dostatočný tlak. Ak je zásobník vody vyčerpaný, relé vysiela signál na vypnutie čerpadla. V dôsledku toho bude fungovanie celého systému bezpečné a hospodárne.

Video: funkcie inštalácie a montáže úložnej kapacity

Pokiaľ ide o sud, je potrebné ho doplniť plavákom. Hneď ako sa naplní, plavák vypne prívod vody. Systém úplne pripomína princíp fungovania splachovacej nádrže na toalete. Ďalej je inštalovaný hrubý filter vody. Je umiestnený pri vchode do diaľnice k domu, ako aj pred čerpadlom. Vďaka tomu žiadne prepojenia nevniknú do zásobníka, ako aj do čerpadla, ktoré ho môžu poškodiť.

Môžete inštalovať ďalší filtračný systém, ktorý je voliteľný. Majte však na pamäti, že prítomnosť filtrov mierne zníži tlak.

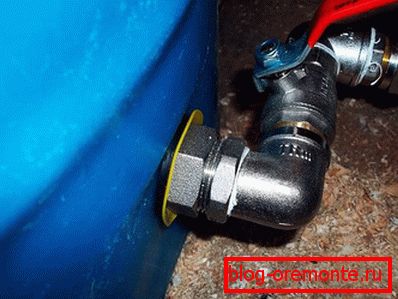

Záložný systém zásobovania vodou je tiež vybavený uzatváracími ventilmi, spätnými ventilmi, potrebným príslušenstvom a ďalšími komponentmi. Viac informácií o pripojení nájdete v schémach uvedených v článku.

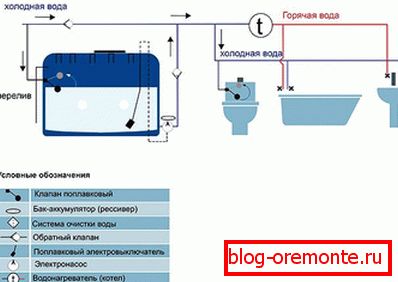

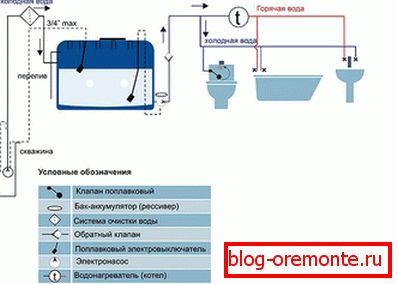

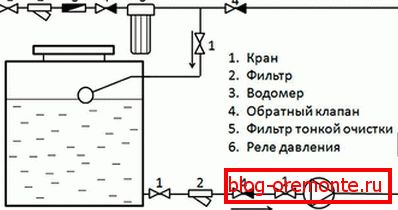

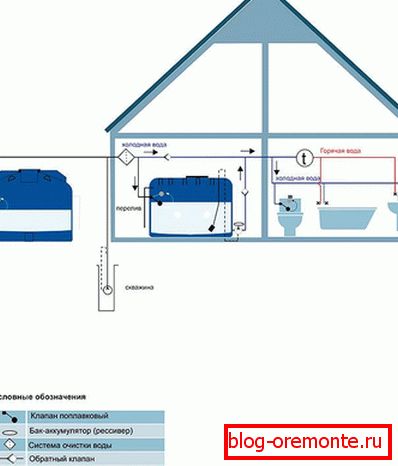

Obvody: pripojenie rezervnej zásobnej nádrže

Čerpacia stanica na celej stúpačke

Ďalšou možnosťou, ktorá vám umožňuje zvýšiť tlak vody v byte, je inštalácia v suteréne silnej čerpacej stanice, veľkej zásobnej nádrže a hydroakumulátora. V tomto prípade je potrebný potrebný tlak v stúpačke v schodisku a voda bude nepretržite. Aj keď sa zdá, že toto riešenie je najlepším riešením, je mimoriadne ťažké ho realizovať. Nie všetci susedia súhlasia s tým, že v dôsledku finančných dôvodov budú mať takéto rozsiahle práce. A niektorí, napríklad starší ľudia, a tento tlak vody v kohútiku je dosť.

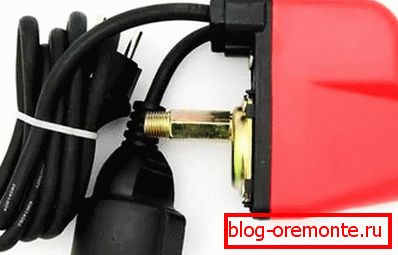

Princíp činnosti ochranného relé v suchom stave

Relé je určené na reguláciu tlaku vody v systéme. Ak tlak klesne pod nastavenú hodnotu, relé sa aktivuje a napájací obvod sa rozbije. Čerpadlo je vypnuté a tým je chránené proti chodu v suchu. Jedným z hlavných prvkov relé - membrány. Priamo reaguje na kontaktnú skupinu a tlak. Ak sa tlak vody zníži, membrána zatlačí na skupinu kontaktov a následne vypne napájanie.

Na základe nastavení z výroby môže relé reagovať na tlak v rozsahu 0,1 až 0,6 atm. Pri tomto tlaku sa relé aktivuje a eliminuje suchý chod čerpadla.

Video: Relé pre suchú prevádzku

Relé a hydroakumulátor: je možné kombinovať do jedného systému

Ak vo svojom systéme používate hydroakumulátor, relé neposkytuje čerpadlo so 100% ochranou proti suchému chodu. To je vysvetlené funkciou systému. Relé je inštalované pred akumulátorom a tlakovým spínačom. Medzi ochranou a čerpadlom je obvykle spätný ventil. V dôsledku toho je membrána vnútri relé vždy pod tlakom, ktorý je vytvorený hydroakumulátorom.

Pre zrozumiteľnosť sa pozrime na nasledovnú situáciu: v akumulátore je malá zásoba vody, zatiaľ čo v studni nie je žiadna voda. Navyše nižšia prahová hodnota tlaku je zvyčajne nastavená v oblasti 1,4 až 1,6 atm, membrána v relay nefunguje, pretože v skutočnosti je v systéme tlak. To spôsobí, že čerpadlo bude suché. Čerpadlo sa vypne iba v dvoch prípadoch: keď sa voda vyčerpáva z hydroakumulátora alebo keď čerpadlo spaľuje. Ak k tomu dôjde vtedy, keď je v systéme prívod vody, potom nie je žiadne nebezpečenstvo. Ďalšia vec, keď sa to deje pri absencii vody. Napríklad v noci bola nádrž vyčerpaná, ruky boli umývané, nádrž naplnená vodou. V tomto prípade čerpadlo samozrejme zapne, ale nie je tam žiadny vypínací signál. Ráno sa čerpadlo pravdepodobne rozbije.

Berúc do úvahy to, ak je systém vybavený hydroakumulátorom, je lepšie použiť iné zariadenia na ochranu proti suchému chodu.

Video: prečo potrebujeme hydroakumulátor, ako ho pripojiť a vypočítať

Z tohto videa sa môžete dozvedieť o úlohe hydroakumulátora:

Tento príbeh hovorí o princípe činnosti akumulátora:

A z tohto videa môžete zistiť, ako vypočítať kapacitu akumulátora:

Snímač hladiny vody - alternatíva k suchému relé

Takéto snímače sú namontované v rezervných nádržiach, rovnako ako v prípade studní / studní. V našom prípade zvážte plavákový snímač, aj keď je jeho analógovo - elektronický.

Snímač plaváka má dva typy:

1. Pri vyprázdňovaní (tento snímač zabraňuje suchému chodu čerpadla).
2. Pri plnení (tento snímač zabraňuje pretečeniu vody).

V našom prípade je snímač na vyprázdňovanie práve tou správnou voľbou na úplné odstránenie suchého chodu čerpadla:

Princíp činnosti je jednoduchý: ak je v nádobe kvapalina, snímač plaváku je na vrchu, keď je hladina spúšťaná, takže okruh elektrickej siete sa odpojí, snímač sa spustí. V dôsledku toho sa čerpadlo úplne vypne. Nezapne sa, kým sa úroveň neobnoví na požadovanú hodnotu a senzor znova vydá signál, ktorý sa zapne.

Aby sa zabránilo vyprázdňovaniu čerpadla, je plovákový kábel pripojený k prerušeniu fázového drôtu.

Video: Ochrana proti prudkému chodu čerpadla

Tlakový spínač vody na ovládanie prevádzky čerpadla

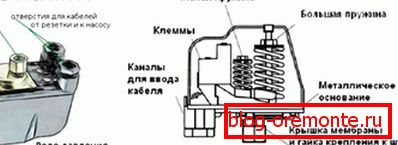

Tlakový spínač sa skladá z dvoch častí: jeden hydraulický, druhý elektrický. V hydraulickej časti je membrána. Vytlačí dve pružiny (malé a veľké). Z tohto dôvodu je daný signál na zapnutie / vypnutie čerpadla. Pokiaľ ide o elektrickú časť, je tu skupina kontaktov, ktoré zatvárajú / otvárajú elektrický obvod, pre viac podrobností pozri schému:

Stojí za zmienku, že relé je k dispozícii v dvoch typoch:

• e-mailu;
• mechanický.

Vzhľadom k tomu, že mechanické relé je lacnejšie, je častejšie používané pri usporiadaní vodovodných systémov.

Schéma pripojenia tlakového spínača

Na základe svojej štruktúry je jasné, že spojenie prebieha v dvoch fázach, najprv na elektrickú časť a potom na prívod vody. Toto zariadenie sa nemusí presúvať, z tohto dôvodu sa jeho inštalácia vykonáva natrvalo. Zvážte, ako urobiť pripojenie k elektrickej sieti a k ​​zdroju vody.

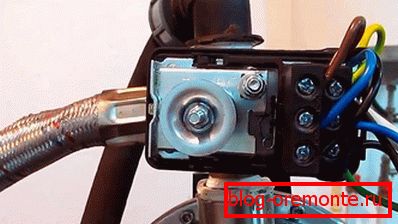

Pripojíme elektrickú časť

To nie je potrebné, ale je lepšie zorganizovať samostatnú elektrickú linku pre tlakový spínač, takže je väčšia pravdepodobnosť, že bude trvať dlhšie. K tomu sa drôt privádza do rozvádzača a je namontovaný samostatný RCD.

Pri pripájaní tlakového spínača je nevyhnutné, aby bolo potrebné uzemnenie Vysvetľuje to skutočnosť, že toto zariadenie kombinuje vodu a elektrickú energiu, ktorá je už nebezpečná.

Vnútri relé sú 3 páry kontaktov, z ktorých každý má svoj vlastný účel:

1. Uzemnenie.
2. Pripojenie nulových a fázových vodičov z ovládacieho panela.
3. Pre drôty z čerpadla.

Pripojenie sa vykonáva podľa schémy od výrobcu.

Pripojíme sa k prívodu vody

Najjednoduchším a najcennejším spôsobom pripojenia tlakového spínača k prívodu vody je inštalácia špeciálneho adaptéra, ktorý má potrebné výstupy. Na tento účel sa používa päťpólové pripojenie, pozri schému zapojenia:

Pripojenie k tomuto zariadeniu: manometer, hydroakumulátor, čerpadlo, výstup do vodovodnej siete vnútri domu a tlakový spínač sám. Vďaka manometrom bude oveľa jednoduchšie monitorovať tlak v systéme a regulovať relé.

Táto schéma pripojenia má svoje výhody. Voda prúdi do domu a obíde hydroakumulátor. Po prvé, voda prúdi do kohútikov a až potom sa nádrž naplní.

Video: pripojenie tlakového spínača

Nastavenie relé

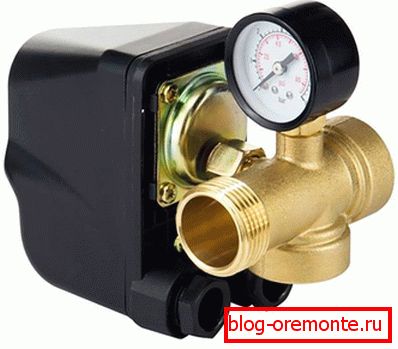

Proces nastavovania sa bude posudzovať na príklade modelu tlakového spínača RDM-5:

V tomto prípade je možné vykonať individuálne nastavenie v rámci tohto alebo iného vodovodného systému. Spravidla má nové (továrenské) relé štandardné nastavenie, má minimálny tlakový prah 1,5 atm a maximálny prah 2,9 atm. Ak to nie je potrebné, môžu sa tieto indikátory nezávisle obnoviť.

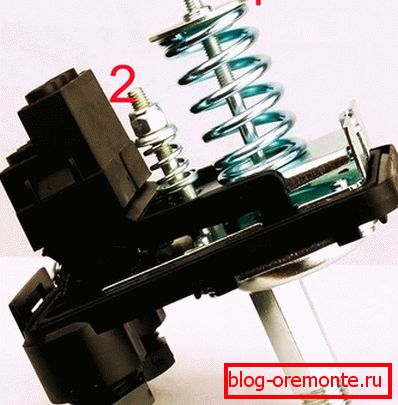

Ako sme uviedli vyššie, relé má dve pružiny - malé a veľké. Preto sa nastavenie vykonáva pomocou uťahovania matice na pružinách. Ak sa matice uvoľnia, tlak klesne, ak sa dotiahnu, tlak stúpa. Jedno otáčanie matice je v priemere 0,6-0,8 atm. Z tohto dôvodu ich nezmeníte.

Klasifikácia čerpadla для увеличения давления воды

Technické charakteristiky sa líšia podľa toho, ktoré čerpadlá sa vyznačujú:

• režim prevádzky;
• chladenie;
• aplikácie.

Čerpadlá a čerpacia stanica: výhody a nevýhody

Čerpadlá a čerpacie stanice majú svoje vlastné charakteristiky, ktoré sú uvedené v tabuľke:

Čerpacia stanica: princíp prevádzky

Pokiaľ ide o čerpaciu stanicu na zvýšenie tlaku, jeho realizácia vyžaduje veľa úsilia. Avšak výsledok nárastu tlaku vody v potrubí bude pôsobivý. Takže pre jeho implementáciu bude potrebné ďalšie vybavenie:

• relé na riadenie systému;
• odstredivé čerpadlo;
• akumulátor.

Spotrebič pri jeho použití spotrebuje vodu, ktorá sa hromadí v hydroakumulátore. Jeho použitie úplne eliminuje možnosť vzniku tlakových rázov. Budete môcť používať vodu, aj keď je zastavená dodávka vody. Prevádzka čerpacej stanice je regulovaná relé. Ak klesne tlak, čerpadlo sa vypne.

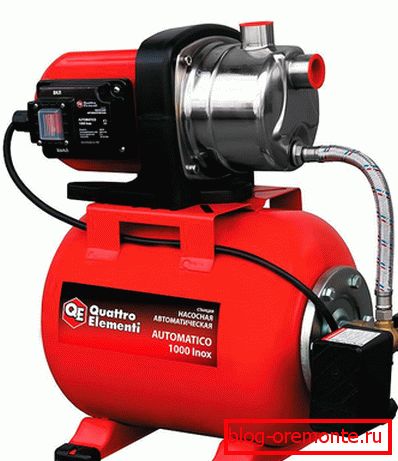

Typy čerpacích staníc

Všetky čerpacie stanice sú rozdelené do dvoch typov:

• vyhadzovač so vzdialeným alebo vstavaným vyhadzovačom;
• bez vyhadzovača.

V prípade vyhadzovača sú vybavené tryskové odstredivé čerpadlo (samonasávacie). Modely so vstavaným vyhadzovačom sú menej citlivé na prítomnosť vzduchu v systéme a poskytujú vysoký tlak vody. Mínus - neschopnosť zvýšiť vodu z veľkej hĺbky a silný hluk počas prevádzky.

Ak chcete zvýšiť vodu z hĺbky 20 metrov alebo viac, budete potrebovať stanicu s prenosným vyhadzovačom. Táto čerpacia stanica môže byť umiestnená na vzdialenú vzdialenosť od studne až do 40 m. Ak hovoríme o nedostatkoch, je to vysoká citlivosť na špinavú vodu a prítomnosť vzduchu v systéme.

Pokiaľ ide o čerpadlá bez ejektora, používa sa špeciálny viacstupňový dizajn pre zásobovanie vodou. Jej práca je prakticky tichá. Toto čerpadlo spotrebúva menej energie. Hĺbka absorpcie však nie je väčšia ako 9 metrov.

Čerpacie stanice sú rozdelené podľa druhu použitého zásobníka:

• Úspor. Nádrž je namontovaná oddelene od stanice, namontovaná pod stropom, inštalovaná v podkroví a podobne. Takáto jazda sa v súčasnosti prakticky nepoužíva, pretože je ťažká, predstavuje riziko zaplavenia a neposkytuje dostatočný tlak.
• Membránová nádrž. Kapacita je namontovaná v suteréne, pretože hladina vody je regulovaná batériou. Nádrž je malá. Väčšinou sa používa na plytké studne.

Okrem toho sú čerpacie stanice rozdelené podľa zdroja vody:

• Hlboké. Prítomnosť spoľahlivého prípadu. Zariadenie môže byť úplne ponorené do vody.
• Ponorné. Vyhadzovač je umiestnený na hornej strane a hadica je spustená do vody. Toto čerpadlo sa však môže použiť, ak sa voda nenachádza hlbšie než 9 metrov.

Čo treba hľadať pri výbere zariadenia

Ak ste už kúpili čerpadlo na zvýšenie tlaku, je dôležité venovať pozornosť niekoľkým dôležitým parametrom:

• priečny prierez priemeru rúrky;
• maximálny výkon a výstup tlaku;
• výkonnosti;
• akú úroveň hluku vzniká počas prevádzky;
• pre ktoré inštalatérske systémy možno použiť horúcu / studenú vodu;

Nezabudnite zobrať do úvahy skutočnosť, že čerpadlo, ktoré ste kúpili v priemere, je schopný zvýšiť tlak vody až o 4 atm a až o 40%. Preto je ich použitie možné za podmienok konštantného tlaku vody v potrubí 1,5 atm.

Okrem iného by ste mali určiť kvalitu vašej kabeláže. Často nové inštalované čerpadlo nie je schopné dodávať požadovaný tlak z dôvodu nízkeho napätia. Preto môže byť potrebné vykonať individuálnu linku.

Dôležité technické špecifikácie

V nasledujúcej tabuľke sú uvedené niektoré technické špecifikácie, na ktoré by ste mali určite venovať pozornosť pri výbere čerpadla:

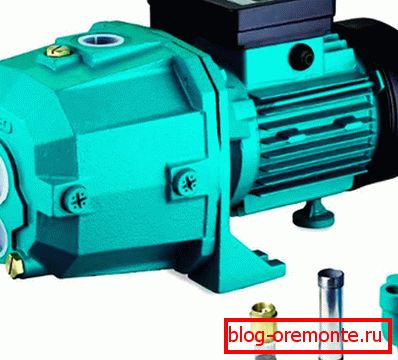

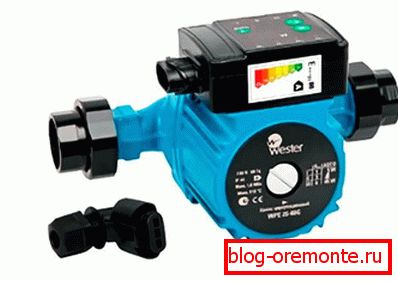

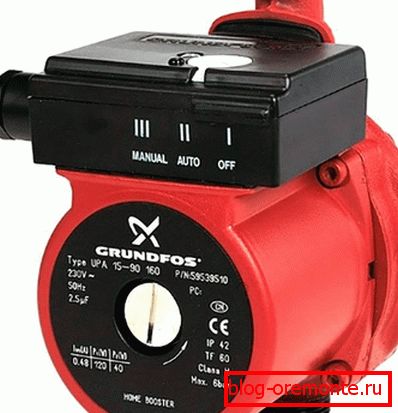

Modely pomocných čerpadiel

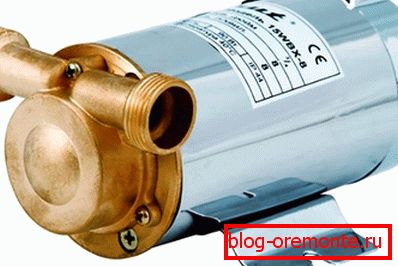

Teraz zvážte modely a funkcie rôznych vodných čerpadiel, ktoré možno použiť na zvýšenie tlaku. Je tiež potrebné poznamenať, že ceny v jednotlivých regiónoch našej krajiny sa môžu mierne líšiť:

Video: funkcie posilňovacích čerpadiel

Nezávislá inštalácia pretlakového čerpadla

Technológia montáže čerpadla na zvýšenie tlaku sa prakticky nelíši od inštalácie bežného obehového čerpadla. Pracovný proces pozostáva z niekoľkých po sebe nasledujúcich fáz:

1. Výber správneho umiestnenia čerpadla a akumulátora.
2. Inštalácia hydroakumulátora.
3. Inštalácia potrubí pre pripojenie.
4. Spojovacie čerpadlo.
5. Páskovacie čerpadlo a akumulátor.

Takéto čerpadlo sa v skutočnosti podobá bežnej čerpacej stanici.

Preto sa práca uskutočňuje v tomto poradí:

• Najprv napravte čerpadlo pre domácnosť vo vybranom mieste, niektoré modely čerpadiel je potrebné namontovať len horizontálne, preto nezabudnite na tento parameter.
• Устанавливаете akumulátor.
• Vzhľadom na to, že čerpadlo je namontované na prívod vody, okamžite po vstupe do domu je inštalovaný spätný ventil.
• Už po tom, ako linka spája čerpadlo, zvyšuje tlak.
• Ďalej je pripojený priečnik, v smere čerpadla je tiež namontovaný spätný ventil.
• Zvyšné tri výstupy na priečniku budú nasmerované na hydraulický akumulátor, ovládacie relé čerpadla a smerom k vodným zdrojom.
• Všetky elektrické prípojky by mali byť čo najtesnejšie.

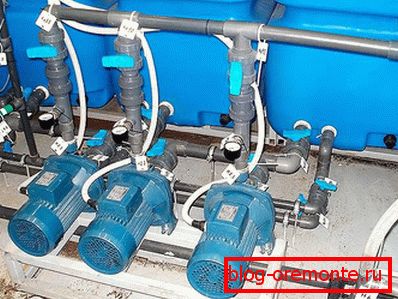

• Tento systém môže byť vybavený stacionárnym manometrom na meranie tlaku vody v systéme.
• Na riadiacom systéme (relé) je inštalovaný samostatný RCD.

Princíp tohto spojenia vychádza z nasledujúceho diagramu:

Je dôležité zohľadniť niektoré nuansy, ak pracujete v súkromnom byte. Na vstupe musí byť nainštalovaný žeriav. Bezprostredne pred začatím práce by mala byť zablokovaná. Pri inštalácii posilňovacieho čerpadla nezamieňajte smer šípiek, ktorý by mal smerovať od prúdu.

Všetky prípojky musia byť čo najtesnejšie, aby sa zabránilo úniku vody a tlaku. Preto opatrne zabaľte každý spoj. Ďalšie podrobnosti o editačných prácach nájdete v navrhnutom videu tohto článku. Naučíte sa, ako nainštalovať čerpacie zariadenie s automatikou.

Preto sme s vami zvažovali otázku zvýšenia tlaku vo vodovodnom systéme z rôznych strán. Samozrejme, nemožno opísať všetky situácie. Ak máte iné skúsenosti v tejto oblasti alebo ste si pamätali iné nuansy práce, nezabudnite napísať komentáre k tomuto článku.
