Ako vytvoriť systém väzieb 2

Počas výstavby strechy domu sa považuje za najdôležitejší a najťažší krok inštalácia nosníka. Údržba strechy je spojená s konštantnými a periodickými zaťaženiami v podobe snehu alebo nárazov vetra.

Ak chcete zistiť, ako vytvoriť systém krídiel s vlastnými rukami, musíte sa rozhodnúť o jeho zložkách. Rám nožov sa používa pre akýkoľvek druh strechy, líši sa v zložitosti počas inštalácie. Štrkové a štítové strechy sa považujú za jednoduché konštrukcie. Podlahové alebo bedrové strechy poskytujú spoľahlivú strechu, ale je ťažké vypočítať a inštalovať krokvy.

При выборе размера материала для каркаса приходится учитывать множество факторов. Prierez и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Hlavné prvky

Pre kostru strechy štrbiny sú potrebné nasledujúce prvky:

1. Mauerlat je drevo s významnou veľkosťou 150 - 150 mm alebo 200 - 200 mm, ktorá je položená a upevnená pozdĺž obvodu stien. Spojuje strešný systém a stavebnú konštrukciu so všeobecnou štruktúrou a rozdeľuje zaťaženie vyvíjané na steny.
2. Hrebeň je najvyšším bodom strechy, v ktorom sú spájané nožnice. Pozdĺžny nosník pomáha udržiavať štruktúru, zabezpečuje stabilitu pri zaťažení vetrom.
3. Rafter - sú vyrobené z dosiek s rozmermi 70 - 150 mm, majú celé zaťaženie. Z dosiek sú pripevnené nohy, ktoré sú namontované v krokoch minimálne 60 cm.
4. Lezhine - tyč, ktorá je rovnobežná s módou. Jeho rozmery sú rovnaké ako výkonová doska. Pôst je podpora pre regály a iné prvky.
5. Uťahovanie - priečnik dosiek spájajúcich nožnicu.
6. Rackové stĺpiky, vertikálne inštalované, sú inštalované na podporu nosníka hrebeňa.
7. Presahy - časti krokien, vyčnievajúce do zahraničia. Umožňujú vám presmerovať zrážky z domu.
8. Pruhy - používajú sa na posilnenie krokví, umožňujú vytvárať trvácne štruktúry.
9. Krabice potrebné na viazanie krokien a položenie strešného materiálu.
10. Filly - keď dĺžka krokvy nestačí na previs, vyplňte ďalšie dosky "filly".

Odrody strešných systémov

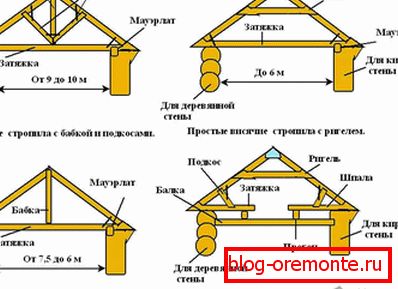

Pre rám zariadenia štrbinová strecha používa niekoľko typov strešných systémov.

Bočne - výber tohto dizajnu znamená existenciu podpery vo forme steny v strede budovy. Dostávajú tri body podpory a podliehajú iba ohýbaniu. Horná časť nožnej priehradky spočíva na nosníku a spodná časť na doske. Tento systém umožňuje používať tenšie drevo, znížiť náklady a vykonať konštrukciu s nižšou hmotnosťou.

Závesné nožičky sa spoliehajú iba na steny, takže sú pod ťažkou záťažou. Ak chcete dosiahnuť pevnosť pripojením dotiahnutím. Takéto krokvy sa zvyčajne zhromažďujú v spodnej časti a slúžia priamo na inštaláciu.

Komplexné strešné tvary vyžadujú neštandardné riešenia, pre ktoré sa používajú kombinácie závesných a nástenných nosníkov.

Pri inštalácii štvorstrannej strechy je hlavným rámom diagonálne ramená, ktoré spájajú hrebeňový nosník a rohy budovy. Sú podporované rebríkmi - krátkymi krokvami, ktoré spolu s bežnými bočnými krokvami tvoria základ strechy.

Príprava materiálu

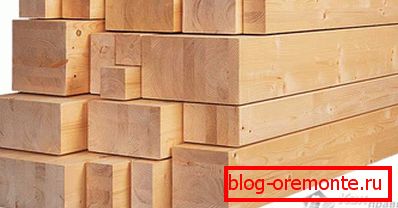

Životnosť nosníka závisí od kvality dreva a jeho spracovania. Pre konštrukčné prvky je potrebné zvoliť suché drevo s úrovňou vlhkosti pod 22%. Mala by byť hladká a bez uzlov. Pred inštaláciou sú všetky časti ošetrené dvoma vrstvami antiseptických látok a prostriedkami, ktoré zabraňujú horeniu. Pri spracovaní je vhodné použiť kefu, ale nie sprej, potom sa kompozícia lepšie absorbuje. Pri výbere dreva je preferované ihličnaté drevo.

kôň

Trvanlivosť konštrukcie zabezpečí správnu inštaláciu strešného systému vlastnými rukami. Na pripojenie krokví používajte rôzne typy upevnenia: držiaky, klince, tvarované oceľové časti - uhly a platina, ktoré sú upevnené skrutkami.

Prierez

Rozmery dreva použitého na krokve sú ovplyvnené:

• veľkosť rozpätia;
• stálo zaťaženie na streche;
• vplyv klimatických podmienok;
• uhol sklonu a stúpanie montážnych ramien.

Trvalé zaťaženie sa vypočíta z celkovej hmotnosti strešného materiálu, izolácie a hydroizolácie. S rastúcou vzdialenosťou medzi krokvami je potrebný väčší materiál. Koeficient zaťaženia vetrom a snehom je nutne stanovený pri výpočte prierezu. Spoločná veľkosť krokien je 50 - 150 mm a 60 - 200 mm.

Dĺžka ramien

Základom symetrickej štítovej strechy je rovnoramenný trojuholník. Keď poznáte výšku hrebeňa, môžete vypočítať dĺžku krokvy podľa Pythagorovej vety. V tomto prípade ide o hypotenzu a polovicu šírky dámy a výšku strechy sú nohy.

Montáž krokien

Prvým krokom pri inštalácii nosníka pre akúkoľvek strechu je inštalácia a montáž Mauerlatu. Pod tým musí byť vodotesné vo forme strešného materiálu. Táto lišta vyžaduje vŕtanie otvorov pozdĺž dĺžky, do ktorých sú zasunuté čapy steny v murive a utiahnuté maticou.

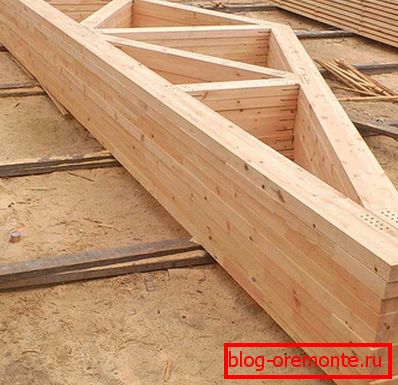

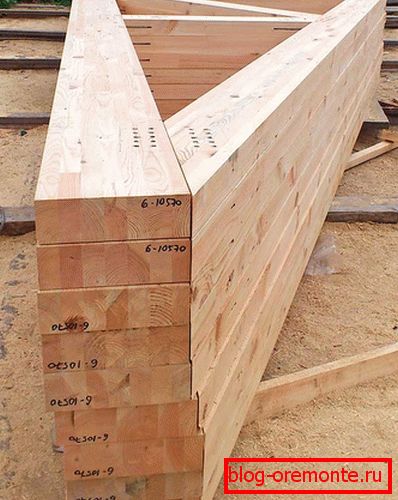

Po vytvorení základu pre rám vytvárajú šablónu, podľa ktorej sú všetky nožnice na zavesenie zostavené na zemi. Ak chcete vytvoriť vzorku, vezmite dve tenké dosky rovnakej dĺžky a pripevnite na koncoch klinec. Tento obrobok je nastavený na šírku nosníka a výsledný uhol je fixovaný kusmi dosky.

Na označenie montážnych prípravkov v hornej a dolnej tráve sa používa druhá šablóna. Jeho základom je preglejka. Pri zhromažďovaní nohy musíte striktne dodržiavať vzor, ​​aby ste nemuseli štruktúru opakovať. Horná časť krokien je spojená s drevenou alebo kovovou doskou.

Ak majú zmontované nosníky závažnú váhu, budete musieť používať zariadenia alebo zariadenia na zdvíhanie.

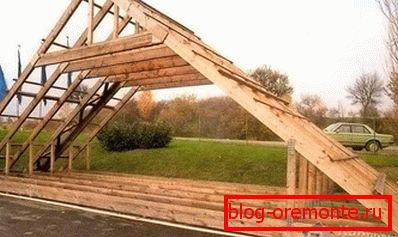

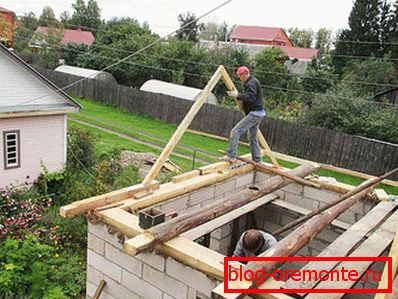

Prvá dvojica krokien je inštalovaná na opačných štítkoch. Opravuje sa pomocou dočasných vzpier a zobrazuje sa podľa úrovne. Kábel sa ťahá medzi nohy ako usmernenie pre inštaláciu zvyšných priehrad. Návrh je spojený pomocou skrutiek, vzper a podpier.

Pri malom rozpätí nie sú krokvy pripevnené nosníkom hrebeňa. Strecha so šírkou viac ako päť metrov vyžaduje zosilnenie konštrukcie s hrebeňovým lúčom. Toto drevo je pripevnené pod trámy a nad nimi. Pripojenie sa vyskytuje pri výbojoch a doskách. Pri veľkej dĺžke nosníkov sú nainštalované nosné stĺpiky, aby sa zabránilo prehĺbeniu.

Dokončením inštalácie krovu bude montážne prepravky.

Ak chcete vedieť, ako správne vykonávať štruktúru krovu, môžete sledovať video, ktoré hovorí o fázach práce.

video

Autor videí nastavil cieľ bez toho, aby prilákal profesionálnych staviteľov, rýchlo a cenovo výhodne vytvoriť dobrú a spoľahlivú strechu s vlastnými rukami. Čo urobil, sa naučíte pozeraním videa:
