Ako vytvoriť posuvnú bránu

V živote každého človeka, ktorý má chalupu alebo dedinský dom v jeho vlastníctve, sa stalo tradičným vytváraním všetkých štruktúr na vlastnú päsť, najmä ak môžete na túto vec ušetriť veľa. Neexistujú žiadne výnimky a vstupné brány. S dostatočnými skúsenosťami s kovovými výrobkami, zručnosťami pri používaní špeciálneho zariadenia a pochopením princípov fungovania môžete ľahko zistiť, ako vytvoriť posuvné brány vlastnými rukami.

Technické špecifikácie

Na zlepšenie budov sa zvyšuje popularita používania posuvných (posuvných) brán. Podľa princípu fungovania je pomenovaná konštrukcia zastúpená dvomi typmi: manuálnou a automatickou.

Nie je pochýb o tom, že rozhodujúca výhoda týchto výrobkov sa považuje za vynikajúci estetický vzhľad. Okrem toho vyzerajú nádherné a moderné a dokonale sa vyrovnávajú s úlohou zachrániť priestor záhradného pozemku, ktorý je vo väčšine prípadov na chuť majiteľov malých pozemkov. Definujúce výhody posuvných brán sú:

• vysoká úroveň bezpečnosti (je ťažšie otvoriť takúto bránu tretej osobe ako otočné dvere);
• významné ukazovatele pevnosti, tuhosti a únosnosti;
• malý otvárací priestor;
• žiadne obmedzenia výšky;
• úspora času v zime na odstránenie snehu;
• odolnosť voči plachteniu.

Avšak pri posudzovaní konkrétneho typu brány by ste nemali zabúdať na svoje nedostatky. Posuvný typ je sprevádzaný nasledujúcimi nevýhodami:

• predražené;
• špeciálna nadácia;
• ťažkopádna a ťažká konštrukcia v porovnaní s typom hojdačky.

Pri výbere typu brány by ste sa nemali ponáhľať pri rozhodovaní pred konzultáciou s odborníkom v prípade nejasností. Vo väčšine prípadov možno obmedzenia používania ľahko obísť na základe skúseností a neštandardných riešení.

Možnosti výroby

Proces presunu posuvnej brány nastáva pozdĺž plotu. V zatvorenej polohe plátno úplne blokuje vstup bez medzery a trhlín. Zloženie štruktúry je prezentované v nasledujúcich typoch:

• jednoduché dvere - s podporou ako dodatočným základom, krídlo je posunuté na jednu zo strán pozdĺž kanála, zatiaľ čo horný pás nie je potrebný - ideálne pre plátno s výškou nie väčšou ako 2 m;

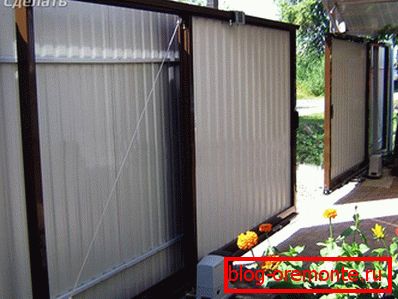

• bicuspid - spoliehajúc sa na dve pripravené miesta, dve dvere brány sa súčasne pohybujú od seba v opačnom smere, vyžaduje sa horný valec - skvelý spôsob rovnomerného rozloženia zaťaženia pre ťažké konštrukcie s výškou nad 2 m

Tvárou v tvár ventily môžu byť vyrobené z ľubovoľného materiálu v závislosti od vkusu, preferencií a finančných možností hostiteľa. Najpoužívanejšia surovina je však profilovaná.

výcvik

Aby bolo možné posúvať bránu sami, bude potrebné pripraviť potrebné nástroje, materiály a urobiť približný náčrt budúcej konštrukcie.

Potrebné nástroje a spotrebný materiál:

• zváracie stroje;
• svorky;
• kanálový nosník so šírkou 16 až 20 cm;
• tvarovky s priemerom od 10 do 14 mm;
• Bulharský.

Pred vykonaním konštrukcie brány bude potrebné určiť veľkosť a urobiť presné výkresy. Veľkosť brány a výber potrebného príslušenstva závisí od rozmerov budúcej konštrukcie. Šírka vstupného otvoru by mala poskytnúť voľný prístup k vozidlám. Tam sú často prípady, kedy je potrebné nainštalovať päťmetrové brány (pozdĺž šírky) pre vstup osobných automobilov, pretože úzke uličky prázdninových dedín nie sú vždy schopné zabezpečiť optimálnu obrat auta.

Aby ste správne vypočítali požadovanú šírku brány, je užitočné predbežne označiť zamýšľaný príchod kolíčkami a pokúsiť sa prejsť do dvora. V závislosti od prijatého čísla sa vypočíta aj požadovaná vzdialenosť pre vrátenie. V prípade posuvnej brány by mal byť posledný indikátor dvakrát väčší ako vstupný otvor (najmenej jeden meter na každú stranu).

Inštalácia brány

Po dokončení prípravných postupov pokračujeme k inštalácii podporných pilierov. Ako základ pre tieto konštrukčné prvky si môžete vybrať ľubovoľné dostupné materiály, od drevených nosníkov až po pokládku tehál. Hlavnou podmienkou je, že podpora by mala byť v zemi v hĺbke nie menej ako 1,2 m. V opačnom prípade hmotnosť postavenej brány môže zlomiť vertikálnu, najmä počas sezónnych plavákov zeme, čo povedie k deformácii brány a rýchlemu zlyhaniu komponentov.

Vykopávame dve jamy s požadovanými hodnotami hĺbky a inštalujeme podpery na úrovni konštrukcie, po ktorých sme betón.

Doba úplného tuhnutia betónu je najmenej 7 dní v suchom počasí.

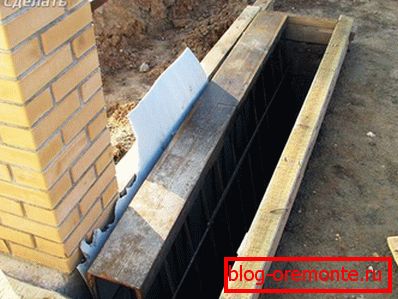

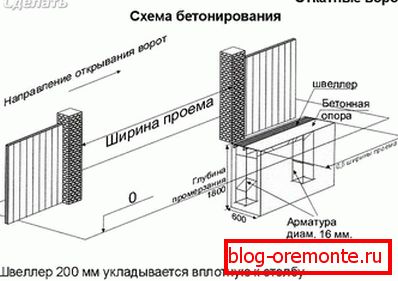

Podstavec pre posuvné brány

Hlavnou udalosťou je zváranie mriežkových tyčí výstuže na kanálovej lište. Ďalej vykopávame otvor o šírke 40-50 cm, hĺbku najmenej 1,2 m a dĺžku rovnú dĺžke brány. Potom nainštalujeme dve kanály "nohy" nadol, znova skontrolujte úroveň a betónové výrobky.

Kanál by mal byť umiestnený na rovnakej úrovni ako asfalt. Pretože kanál so zváranými vystuženými nohami s hĺbkou výkopu 1,2 m sa nemusí zhodovať s horným okrajom pôdy, bude vhodné dať na dno výkopu malý podiel, napríklad 5 × 20 cm.

Ak je všetko vykonané správne, výsledok by mal tvoriť rovinnú plošinu vyrobenú z kovu, ktorú neskôr vybavíme zasúvateľnými vozíkmi.

Rovnako ako pri držaní základov na podpery, stojí za to nechať základňu stojan najmenej 1 týždeň.

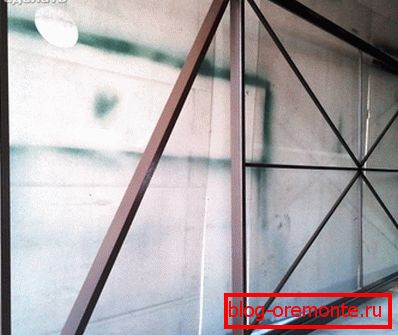

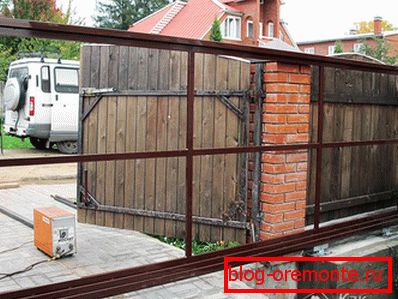

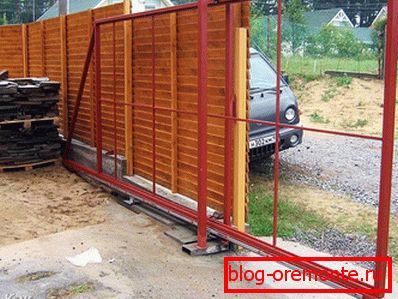

Konštrukcia rámu

Kým dochádza k sušeniu dokončených betónových základov, pristúpime k výrobe rámov. Ak to chcete urobiť, budete musieť zostaviť dva identické snímky. Najpoužívanejším a ľahko inštalovateľným materiálom je profilovaná trubica 60 - 40 alebo 50 - 50 mm. Po vymedzení rozmerov sme znížili požadované množstvo profilu, čistíme a odmasťujeme povrchy prvkov.

Po ukončení opísaných postupov pokračujeme v zváraní. Na základe pripravených výkresov navzájom pripevňujeme všetky pripravené segmenty rúr, ktoré tvoria vonkajší rám.

Počas práce je potrebné najprv pripraviť materiál pre jednu bránu, vytvoriť plnohodnotný rám a potom ho použiť ako šablónu pre druhú polovicu. Okrem toho pri práci s kovovými výrobkami nezabúdajte na povinné používanie špeciálnej ochrany očí a ochrany pokožky.

Vo výslednej konštrukcii namontujeme vnútorný rám, ktorý nielen dodáva bránu potrebnú tuhosť, ale stáva sa aj základom pre upevnenie obkladových materiálov. Aby ste to urobili, odporúča sa používať rovnaké profilové rúry, ale s rozmermi od 20 x 20 do 20 x 40 mm, ktoré by mali byť bodovo od základného rámu. Potom spájame vedenia k dolnému lúču každého rámu. Potom vyčistite pomocou uhlovej brúsky alebo brúsky zváracej plochy a opäť vyčistite miesta.

Všetky zváracie práce musia byť vykonané v šachovnici, inak výsledný rám môže viesť alebo vyhnúť prehriatiu.

Puzdro rámu

Ubezpečte sa, že pripravené rámy sú suché, pokračujte v inštalácii obloženia brány. Najpoužívanejším materiálom pre tieto účely je profesionálna podlaha. Dosky sa upevňujú zaskrutkovaním kovových skrutiek so špeciálnym vrtákom alebo inštaláciou nity.

Záverečné udalosti

Na každom kanále nastavíme valčeky pre každú posuvnú bránu a zasunieme ich čo najďalej opačným smerom. Ďalej im položíme vodiace rámy a vystavíme ich na úrovni stavby. Po zváraní smerujeme valivé podvozky k nosníku kanálov.

Uistite sa, že nedochádza k žiadnym deformáciám, nainštalujte horné retenčné a koncové valčeky. Kontrolujeme prácu výslednej brány a inštalujeme malý hardvér.

Ak chcete inštalovať automatizáciu na postavenú konštrukciu, potom po zakúpení zostáv dôkladne prečítajte pripojené pokyny. Presné sledovanie technickej dokumentácie bez námahy umožní vybaviť bránu požadovaným vybavením.

Nebolo by na mieste inštalovať horný ochranný prvok alebo kanál na nosných stĺpoch a opakovať všetky vyššie opísané operácie s dolnými spojovacími prvkami. Najlepšie je pripevniť pridržiavače priamo na dverách dverí tak, aby sa pri zatváraní dverí blokovali, čím sa eliminovalo poškodenie a vytvorila sa jedna štruktúra.

Vytvorením vlastného dizajnu na chate alebo chate sa výrazne zníži množstvo odpadu počas výstavby vstupného prvku. Inštalačný proces je jednoduchý, ale vyžaduje prísne dodržiavanie poskytnutých pokynov, vyhotovenie náčrtu a presnú kontrolu nad vertikálnosťou a horizontálnosťou jednotlivých komponentov. Po zhromaždení a vypočítaní požadovaného množstva materiálu sa obráťte na poradenstvo a posúďte správnosť krokov vykonaných odborníkmi, aby ste sa uistili, že váš výpočet.

video

Praktické tipy na to, ako vytvoriť posuvnú bránu bez pomoci:

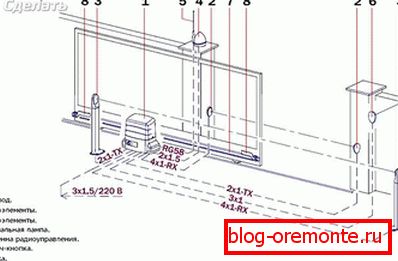

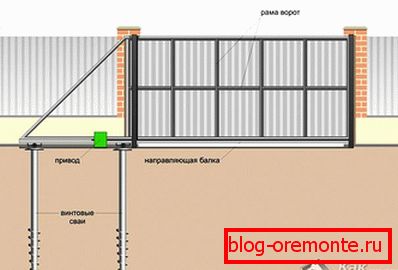

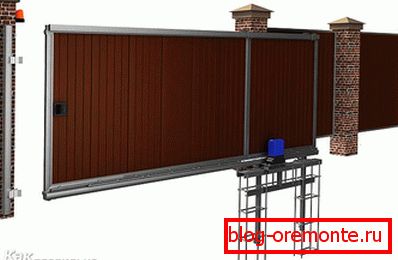

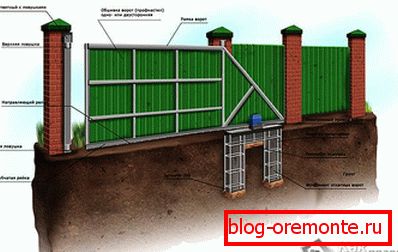

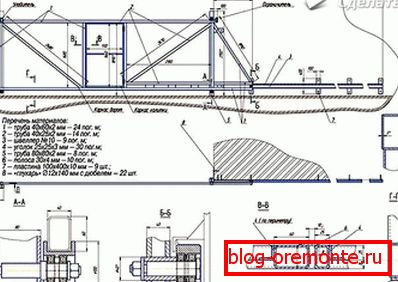

Schémy a výkresy

Naše navrhované schémy vám pomôžu pochopiť konštrukčné vlastnosti posuvných brán:
