Ako spájkovať polypropylénové rúry

Polypropylénové rúry sa čoraz viac využívajú pri inštalácii vykurovacích a vodovodných systémov - bez ohľadu na to, či sa vo vašom dome kladie nové potrubie alebo či je opravený starý systém dodávania tepla (vody). Na vykonávanie vysoko kvalitnej inštalácie potrubia z propylénových rúr nie je potrebné byť kvalifikovaným inštalatérom. Hľadanie najvhodnejšej a najspoľahlivejšej metódy spájkovania bude v tomto prípade dôležité. Navrhujeme teraz zvážiť, ako spájkovať polypropylénové rúry na ohrev s vlastnými rukami, ako aj vizuálne vidieť video a fotografické pokyny.

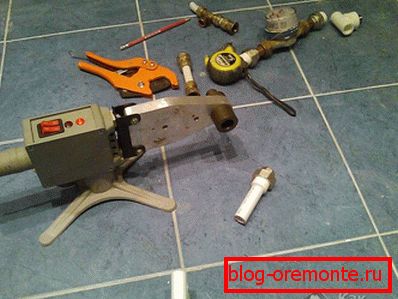

Nástroje a príslušenstvo

• spájkovacia žehlička (prístroj) pre polypropylénové rúry. Najdôležitejší nástroj, ale nie je nutné ho kúpiť za jednorazovú prácu v byte, môžete si ho len prenajať. Ale pre majiteľa vidieckeho domu a dokonca aj s ďalšími vyhrievanými budovami na mieste, takéto zariadenie musí byť neustále.
• Teflonové trysky pre spájkovačku. Ich priemer je až 40 mm. Výber priemeru závisí od špecifických konštrukčných vlastností inštalovaného vodovodného systému. Pomocou trysiek sa súčasne roztavia vonkajšie a vnútorné časti súčiastok, ktoré sa majú spojiť (tee, spojka alebo uhol), ktoré sa potom spoja a spojí.
• nástroj určený na odmasťovanie rúr;
• fréza používaná na rezanie polyetylénových rúrok;
• linka;
• štvorec;
• páska;
• karadas (značka);
• súbor;
• nôž;
• handry.

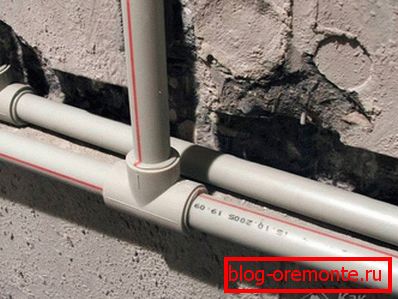

Typy pripojenia

Hlavné typy pripojenia polypropylénových rúrok:

• tupé spoje - pre spájkovanie rúr s priemerom väčším ako 63 mm.
• Zvonček - na pripojenie rúr s priemerom menším ako 63 mm.

Spájkovanie plameňom sa používa na inštaláciu vodovodných potrubí v súkromných domoch alebo kúpeľoch, pretože nie je potrebné inštalovať rúry s priemerom väčším ako 50 mm. Polypropylénové potrubia s priemerom 40 (50) mm sú vhodné pre linky vedenia. Napríklad v prípade odbočných potrubí na pripojenie umývadla k mixéru by ideálne potrubie malo priemer 16 až 32 mm.

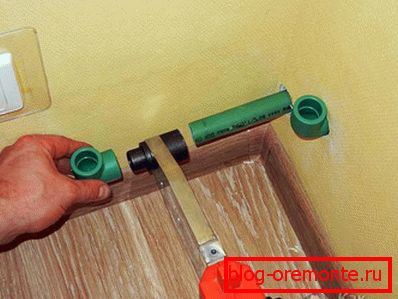

Metódy pripojenia

1. Spájkovanie zvonmi. Priemer rúry? 40 mm sú spájané pomocou zváracieho elektrického zariadenia s príslušnými dýzami. Pri spájkovaní priemerov rúrok? 40 mm vyžaduje špeciálne zariadenie so zariadeniami na centrovanie.
2. Zváranie na tupo. Tento typ spájkovania je použiteľný v prípadoch, keď potrebujete spojiť potrubia s priemerom? 50 mm a stenou? 4 mm. Zváranie na tupo sa zriedkavo používa pri stavbe jednotlivých chát.
3. Spájkovacie sedlá. Jedná sa o typ tupého zvárania. V tomto prípade je špeciálne sedadlo s hrdlom pod uhlom 90 ° spájkované na valcový povrch rúrky. Po miernom držaní zváranej zostavy sa otvorí otvor v rúre cez sedlo. Potom sa do sedla spojí ďalšia rúrka a v dôsledku toho budete mať niekoľko zvarov pripojených konštrukcií pripomínajúcich písmeno "T".

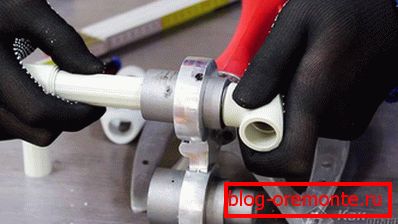

Spájkovacia technológia

Počas spájkovania by všetky vaše kroky mali byť rýchle, jasné a bez prílišnej povahy. Ak ste nikdy nespájali polypropylénové rúry, odporúča sa vyskúšať niekoľko testovacích spojov. Akonáhle sa budete cítiť istý pri samostatných činnostiach, môžete bezpečne začať zváranie rúr.

pravidlá:

1. Na začiatku je montážna zásuvka a potom rúrka úplne zasunutá do trysky. Po týchto akciách je potrebné vykonať požadované časové oneskorenie.

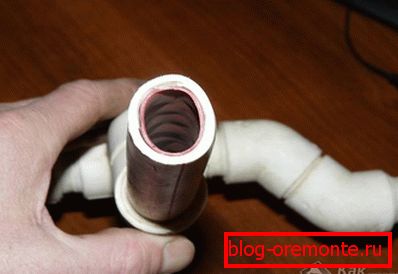

2. Prvé pripojenie je potrebné skontrolovať kvalitu zvárania. Ak vidíte, že otvor je zablokovaný uloženou hmotou polypropylénu, znamená to, že hĺbka vloženej časti potrubia by sa mala znížiť o niekoľko milimetrov.
3. Rúry s väčším priemerom sa zohrievajú dlhšie.
4. Zabráňte prehriatiu potrubia a konektora.

Spájkovacia proces:

• Z okraja propylénovej rúry s ceruzkou (pero s plstenou) je potrebné označiť dĺžku roztavenej časti (bod, do ktorého sa rúrka vloží do trysky).
• Ak potrebujete na druhý koniec potrubia namontovať ešte jednu spojku, ktorá zmení smer spoja (roh alebo odpal), potom na potrubí treba znova poznačiť polohu na prípojke pomocného rebra. Ak chýba, značia sa na potrubie a armatúru. Tieto označenia slúžia ako indikátory presného umiestnenia armatúry pri pripojení - vzhľadom k pozdĺžnej osi rúry a vzhľadom na jej otáčanie na požadovanú hodnotu (napríklad tak, že zásuvky obidvoch tvaroviek ležia v rovnakej rovine alebo v uhle 90 ° navzájom).
• Následne sa zásuvka prípojky zavádza do vyhrievanej dýzy, potrubie a potrebná rýchlosť uzávierky. Obe časti sú hladko vytiahnuté, rýchlo spojené, v kombinácii s predtým označenými značkami, uhly sú regulované. Všetky tieto akcie sú veľmi dôležité pre rýchle a presné vykonávanie v čase určenom nariadeniami.

• Pripojené prvky musia byť upevnené po dobu 25-30 sekúnd - po uplynutí tejto doby sa zváraná jednotka dostane do konečnej polohy (polypropylén tvrdne).

Žiadna rotácia okolo osi pripojených prvkov. Je nutné držať polypropylénové prvky dostatočne pevné, aby sa zabránilo náhodnému pohybu rúrky v konektore. Dokonca aj malý nepríjemný pohyb môže byť predpokladom toku zváraných rúr. Je potrebné udržiavať zváranú zostavu v prírodných podmienkach, kým sa materiál úplne nevytvrdí. Ďalší typ chladenia, ako je voda alebo ľad, je neprijateľný.

• Ak sa vo vašej práci našla chyba (napríklad zakrivenie), poškodený fragment je vyrezaný a na jeho miesto je inštalovaný nový uzol (je povolené použitie spojky spojky).
• Prítomnosť jemne roztaveného krúžku okolo potrubia a konca tvarovky naznačuje, že spájkovanie bolo vykonané správne.
• Na konci procesu spájkovania je potrebné trysky otrieť handrou v zahriatej polohe pri odstraňovaní kontaminácie, topenia a popálenia.

Ako vidíte, v polypropyléne nie je žiadne zložité zváranie. Stačí len trochu trénovať. Ale s cieľom získať skúsenosti a získať zručnosti, budete musieť obetovať malé fragmenty potrubia a váš čas.

video

Nasledujúce video obsahuje pokyny na spájkovanie plastových rúrok pre začiatočníkov:

Tu je proces spájkovania rúrok so špeciálnym spájkovačom:
