Ako pripojiť polypropylénové rúry

Polypropylénové rúry sa používajú na inštaláciu prívodu vody, na zavlažovanie a na vykurovanie. Obľúbenosť materiálu a rôzne sféry použitia je dôsledkom jeho vlastností: pevnosť, odolnosť, jednoduchosť pripojenia. Dôležitým argumentom v prospech polypropylénových rúrok sa stala ich cena, ktorá je výrazne nižšia ako cena kovových plastov alebo kovových náprotivkov.

Životnosť plastovej rúrky so studenou vodou je 50 rokov, takáto impozantná postava spôsobuje, že je potrebné nahradiť zastarané trate iba touto cestou. Tesnosť spojov je najdôležitejším faktorom pre všetky potrubia, takže životaschopnosť systému závisí od kvality inštalácie. V tomto článku budeme hovoriť o tom, ako pripojiť polypropylénové rúry s kovom, polyetylénom, oceľou a tiež zvážiť rôzne možnosti zvárania.

Materiály a nástroje

Ak sa rozhodnete uložiť na inštalačné služby a vykonať sami, potom musíte kúpiť alebo prenajať špeciálnu páčku s tryskami. Okrem toho budete potrebovať:

• ruletka a značkovač na označenie;
• nožnice na rezanie plastových rúrok;
• strihanie potrubí.

Existuje niekoľko typov polypropylénových rúrok, ktoré sa v oblasti použitia líšia:

1. PN 10, 16 - používané na potrubie so studenou vodou;
2. PN 20 - univerzálne rúry s hrubými stenami, sú schopné vydržať horúcu vodu s teplotou až 80 ° C, preto sú vhodné na inštaláciu vykurovania;
3. PN 25 je kompozitná trubica s kovovou alebo nylónovou medzivrstvou, ktorá sa pri spájkovaní škrabá. Používa sa na vykurovacie systémy, výsledná teplota topenia je 95 ° C.

Charakteristickou charakteristikou spojenia polypropylénových rúrok je absencia spojov priamo medzi rúrkami. Ak je ich priemer menší ako 50 mm, všetky časti môžu byť spojené s príslušenstvom na rôzne účely:

• spoje - spájajú miesta s jedným priemerom;
• kríže - používa sa na vytváranie pobočiek;
• zátky - utesnite koniec potrubia;
• Adaptéry - používané na pripojenie rúrok rôznych priemerov;
• sacie prvky - spojte s flexibilnými hadicami.

Ako pracovať so zváracím zariadením

Princíp pripojenia potrubia spočíva v ohriatí prvkov a ich rýchlom pripojení. Domáce prístroje na zváranie potrubia majú kapacitu až do 1 kW. Stačí stačiť rýchlo a efektívne ohrievať materiál, ale na priemyselné účely sa používajú výkonnejšie a nákladnejšie zariadenia. Kompletné s pálivkou, sú dýzy zodpovedajúce priemeru rôznych rúrok. Zahrievanie potrubia sa odohráva zvonka, a montáž z vnútra.

Prevádzka spájkovača začína začlenením do siete a inštaláciou požadovanej teploty vykurovania v závislosti od priemeru plastových rúrok, ktoré sa majú zvárať. Priemerná hodnota je 250-270 ° C. Takáto vysoká teplota vyžaduje opatrnosť, dotýkanie sa horúcich častí spôsobí popáleniny, z bezpečnostných dôvodov nosiť rukavice.

Spájkovací proces

Pri rezaní rúrok sa používa ručná píla alebo ostré nožnice, ktoré nedeformujú plast. Rez je vytvorený v pravých uhloch. Ak sa na koncoch objavia škvrny, dôkladne sa vyčistia. Po rezaní sa vykoná označenie hĺbky spájkovania. Musíte merať časť potrubia, ktoré sa dostane do odpaliska alebo spojky, a umiestnite čiaru na značku. Hodnota veľkosti tejto oblasti závisí od priemeru potrubia, tým väčšia je, tým väčšia je ponorenie do spojovacieho prvku.

Ak musíte pracovať s obrnenými rúrami, postupnosť akcií sa zmení. Pred spájkovaním je potrebné odizolovať hornú vrstvu potrubia pozostávajúcu z hliníkovej fólie, čadičového alebo nylonového vlákna. Špeciálny nástroj je určený na odstránenie požadovanej veľkosti vrstvy.

Dôkladnosť odstránenia fólie je veľmi dôležitá, malé množstvo materiálu na potrubí zničia celistvosť tesnenia.

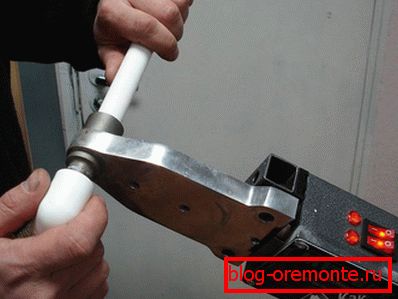

Spájkovačka s dýzami prispôsobenými priemeru rúry je inštalovaná na plochý a pevný povrch. Na obidvoch stranách sú na vykurovanú trysku súčasne umiestnené potrubie a tvarovka, ktoré sa prehĺbia na zamýšľanú čiaru. Doba ohrevu plastu závisí od veľkosti rúr: na 20 mm, 6 sekúnd postačuje a pri 32 mm trvá 8 sekúnd. Po uplynutí určitého časového obdobia sú prvky odobraté a pevne spojené do seba, zatiaľ čo nie je možné robiť otáčacie pohyby. Trvalo 4 až 10 sekúnd, kým pevne uchopíte spoj, počas ktorého sa polypropylén vytvrdne a vytvorí trvalý spoj.

Nedodržanie odporúčanej doby vykurovania vedie k vzniku netesností - pri nedostatočnom zahrievaní alebo utesnení vnútorného priestoru - pri nadmernej prehriatiu. Keď sa objavili opuchnuté, nie je potrebné pokúšať sa okamžite odstrániť, roztavený plast sa súčasne deformuje. Je potrebné počkať, kým sa ochladí a prerušiť prebytok.

odporúčanie

Bez skúseností, aby ste pochopili, ako správne spájkovať rúry, môžete stráviť niekoľko tréningových spojení. Je výhodné pracovať s krátkymi kĺbmi umiestnením zváračky na stôl, v tejto polohe môžete robiť všetku možnú prácu a spojenie čiastočne dláždeného kufra je náročnejšie. Tryska spájkovacej lišty je umiestnená na pevnom polypropylénovom potrubí a odpal je vložený do druhej časti, zatiaľ čo prístroj je udržiavaný na váhe. Pri realizácii diaľnice je potrebné sledovať poradie pripojení. Pokúste sa vyhnúť ukotveniu v ťažko dostupných miestach, kde bude ťažké používať spájkovačku.

Je dôležité, aby bol materiál čistý a suchý, pretože nečistoty a vlhkosť znižujú kvalitu spojov rúrok. Dokonca aj malé množstvo vlhkosti pri zahrievaní deformuje materiál. Chemické zloženie potrubí od rôznych výrobcov sa nemusí zhodovať, čo povedie k nepríjemnému ukotveniu. Všetok materiál - potrubie a armatúry - je potrebné kúpiť od jedného výrobcu.

Teplota v miestnosti, kde sa vykonáva inštalácia polypropylénu, by nemala klesnúť pod + 5 ° C.

Metóda pripojenia krimpovania

Spojenie potrubia metódou spájkovania je spoľahlivé a odolné, nie je možné ho rozobrať a niekedy to je to, čo sa vyžaduje pri opravách. Okrem toho nie je vždy možné zakúpiť alebo požičať zváracie stroje, v takýchto prípadoch používajú spôsob pripojenia polypropylénových rúrok bez spájkovania. Za týmto účelom sa používajú závitové a prítlačné krúžky. Oni sú nazývaní klinček alebo krimpovať, toto spojenie je schopné vydržať tlak šestnásť atmosfér.

Pre mechanické pripojenie je potrebné zakúpiť niekoľko ďalších častí: štvorčeky na spojenie rôznych priemerov, triesky, spájkovacie spojky a kombinované spojky s vonkajšími a vnútornými závitmi, zástrčky, adaptéry na vonkajšie závitové platne, štvorce a odpalíky s maticou, guľové kohúty, továrenská carving.

Na zaistenie tesnosti sú kĺby a tesnenia hlboko mazané silikónom.

Aby ste pracovali, budete potrebovať krimpovací kľúč, ktorý je možné zakúpiť súčasne s príslušenstvom. Po odrezaní požadovanej časti potrubia pevne vložte do spojky, zaistite závit prvku závitom na utesnenie a utiahnutie prítlačného krúžku a matice, dôjde k úplnému utiahnutiu kľúča. Tento spôsob pripojenia trvá oveľa dlhšie ako zváranie, ale je vhodné, aby sa do radiátorov pripojili polypropylénové rúry.

Dokovacia oceľová rúra s polypropylénom

Pri inštalácii kúrenia alebo inštalácie sú oblasti, ktoré vyžadujú spojenie kovu a plastu. Pri použití špeciálnych adaptérov dochádza k pripojeniu polypropylénovej rúry a kovu. Táto armatúra má na jednej strane hladký otvor pre plast a na druhej strane kovovú vložku so závitom. Polypropylénová rúrka je spojená zváraním a kov je zaskrutkovaný kľúčom. Výsledný kĺb nemá žiadnu zváranú silu, ale bude dlhý čas.

Po kompletnej inštalácii systému je potrebné vykonať skúšobnú prevádzku vody na kontrolu tesnosti všetkých spojovacích miest potrubia a iných prvkov. Ak sú prípoje so závitom netesné, utiahnite ich.

Nezávislá inštalácia potrubia alebo vykurovania z polypropylénových potrubí je dosť úspešná úloha. Pri jeho implementácii je potrebné striktne dodržiavať pokyny na použitie zváracieho stroja pre plastovú a montážnu techniku. Ak chcete lepšie pochopiť všetky nuansy procesu, stojí za to sledovať video, v ktorom skúsení inštalatéri zdieľajú svoje skúsenosti.

Ako pripojiť polyetylénové potrubie s polypropylénom

Na pripojenie takýchto potrubí je potrebné použiť špeciálne príslušenstvo. Takéto spojenie je nevyhnutné v prípadoch, keď sa do domu vnikli vody pomocou potrubia HDPE a ďalšie rozdelenie vody do domu sa uskutočňuje pomocou polypropylénových rúrok. Takže môžeme rozlíšiť 2 typy zlúčenín:

1. V prvom prípade pripojte závitovú spojku na HDPE potrubie, kde na jednej strane bude upínacie spojenie, a na polypropylén, resp. Podobné spojky. Tu je len jedna strana bude spájka, a na druhej strane - závit. V obidvoch prípadoch sa používa páska FUM alebo vlek na závitovanie na utesnenie spoja a zabránenie úniku.
2. V inom prípade sa používa prírubové spojenie. Medzi prírubami je inštalované gumové tesnenie. Medzi sebou sú príruby skrutkované.
