Ako pripojiť kotol k kotlu

Nie vo všetkých prípadoch v dome okamžite sa ukáže, že spojenie nevyhnutných komunikácií. Vo väčšine prípadov sa teplá voda vykonáva na konci opravy alebo v období, keď sa blíži chladná sezóna. Spravidla je pre tento systém často inštalovaný kotol. Ale ako viete, pri nepretržitom prevádzke toto zariadenie spotrebuje veľké množstvo elektrickej energie. A aby sa ohrev vody stal hospodárnejším, odporúčame Vám pochopiť, ako ho pripojiť k vykurovaciemu systému. To umožní, aby ohrievač vody počas vykurovacieho obdobia využíval tepelnú energiu vykurovania a až v lete, aby ohrieval vodu vykurovacími prvkami. Porovnajte rôzne techniky.

Pripojenie na dvojitý kotol

Aby sa ohrieva voda z dvojkruhového vykurovacieho systému na ohrievač vody, je namontovaný trojcestný ventil. Prepne tok chladiacej kvapaliny z batérií do cievky vodného okruhu. V takejto schéme je dôležité zabezpečiť, aby bol na trojcestný ventil aplikovaný signál. Nie je tiež potrebné inštalovať recirkulačné čerpadlo na cievku. Hlavné práce sa vykonávajú vykurovacím systémom, ktorý obsahuje toto zariadenie v jeho konfigurácii. Recirkulačné čerpadlo je potrebné iba vtedy, ak systém obsahuje termostat. V dôsledku toho môžete pri pripojení ohrievača vody k dvojkruhovému vykurovaciemu systému vybrať zariadenie na základe vašich potrieb.

Na zvýšenie hydraulického cirkulačného výkonu vykurovacieho systému je namontované recirkulačné čerpadlo. Kvôli tomu je možné regulovať / nastaviť tepelnú zotrvačnosť, t.j. hydraulické trenie.

K dispozícii sú kotly so vstavaným kotlom, ako na stenu, tak aj na podlahu. Takéto vybavenie je drahšie a môžete sa úplne zbaviť nadbytočných tvaroviek. Na druhej strane však podlaha obsahuje zabudované ohrievače vody do objemu 100 litrov. To spôsobuje zrejmé obmedzenia. Okrem toho takéto vzorky stojí okolo 60 tisíc rubľov. Ak porovnáme s cenou ohrievača vody, je tu výrazný rozdiel, ktorý sa pohybuje v rámci 4,5 tisíc rubľov. Vzhľadom na to je oveľa výhodnejšie kúpiť zariadenie.

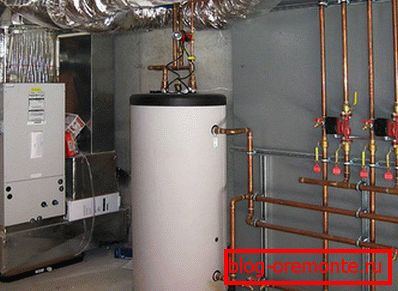

Nepriamy vykurovací kotol

Porovnávame niekoľko možností pripojenia nepriamo ohrievaného ohrievača vody:

• Použitie trojcestného ventilu.
• Systém s dvoma čerpadlami.
• Pomocou hydraulickej šípky.
• Metóda cirkulačného obehu.

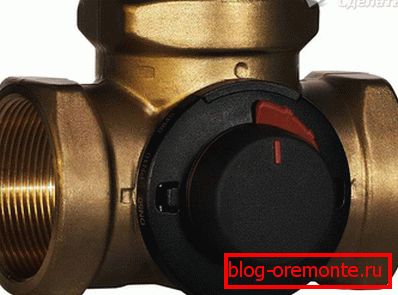

Trojcestný ventil

Základom tejto metódy sú 2 okruhy: vykurovanie z kotla a vykurovanie. Trojcestný ventil rozdelí medzi nimi teplú vodu. Na ovládanie ventilu sa používa automatizácia (termostat). Akonáhle teplota vody v okruhu ohrievača dosiahne požadovanú hodnotu, automatizácia vyšle signál do trojcestného ventilu. Po vstupe tejto teplej vody do batérie. Táto metóda je považovaná za najobľúbenejšiu.

Ak nastavíte maximálnu teplotu, je dôležité zabezpečiť, do akej miery ohrieva kotol vodu. Preto musí byť teplota v okruhu ohrievača vody nastavená nižšie ako v pripojenom zariadení. V opačnom prípade sa chladiaca kvapalina neustále posiela na ohrievač vody.

Bi-pumpový systém

Čerpadlá smerujú teplú vodu do rôznych obvodov, t. pripojenie ohrievača vody sa vyskytuje paralelne. Každá linka je vybavená čerpadlom, ktorého prevádzka je riadená tepelným snímačom.

Po každom čerpadle sa do systému zavedie spätný ventil. To zabráni konfliktu medzi týmito dvoma oblasťami.

Keď je TÚV zapnutá, vykurovanie dočasne prestane fungovať. Vzhľadom na to, že voda sa ohrieva v ohrievači vody v krátkom čase, horúca voda v radiátoroch nedosiahne kritickú teplotu. Pri použití 2 kotlov bude prevádzka ohrevu a vykurovania neprerušovaná.

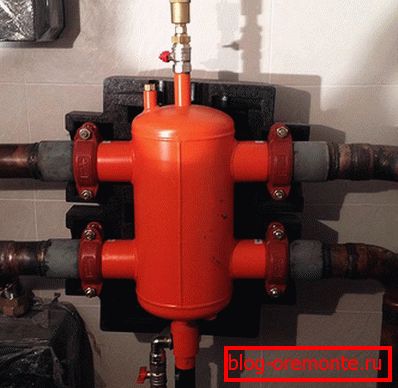

Diagram hydraulickej šípky

Pri použití obehových čerpadiel je dôležité, aby toky boli rovnaké. K tomu môžete použiť hydraulické šípky a hydraulické rozdeľovače. Toto je obzvlášť účinné, ak je potrebné, aby bola vykurovaná chladiaca kvapalina nasmerovaná na podlahové vykurovanie, kotol a radiátory. Na vyrovnanie tlakového rozdielu v okruhoch je paralelné pôsobenie hydraulického modulu s hydraulickým kolektorom. Aj keď nemôžu používať, inštalujú balančné kohútiky. V tomto prípade bude však ťažké inštalovať a upraviť systém bez pomoci špecialistov.

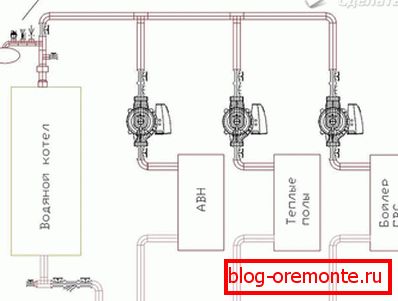

Metóda spätného obehu

Táto technika pripojenia je možná len vtedy, ak je v kotle tretí vstup. Bude možné pripojiť recirkuláciu chladiaceho média k nej. Z tohto dôvodu sa proces ohrevu vody môže robiť veľmi rýchlo. V dôsledku toho sa zbavíte problému vypúšťania studenej vody z vodovodu, kým sa neroztopí. Ide o významné úspory.

V dôsledku toho sa vytvorí loopbackská diaľnica, cez ktorú bude voda neustále (násilne) cirkulovať. Budete tiež musieť pripojiť nasledujúce položky:

1. Expanzná nádrž. Pri uzavretých kohútiach v horúcom potrubí bude zachovaný stabilný tlak.
2. Poistný ventil. Ochráni ohrievač vody pred tlakovými rázmi.
3. Automatické odvzdušnenie pred spätným ventilom. Tým sa úplne zabráni vetraniu čerpadla predtým, než sa začne priamo.
4. Spätný ventil Ak je v systéme vysoký tlak a v dôsledku toho sa voda prehrieva, horúci nosič tepla sa nedostane do potrubia studenou vodou. Je inštalovaný pri vstupe do ohrievača vody.

Maximálny povolený tlak v expanznej nádrži nie je povolený nad nastaveným tlakom v poistnom ventile.

Preto sme zvážili hlavné možnosti pripojenia nepriameho vykurovacieho ohrievača vody. Zvýraznite výhody a nevýhody tejto metódy:

výhody:

• Je možné používať súčasne viacero vykurovacích zariadení.
• Možnosť recyklácie.
• TÚV a vykurovacie toky sú oddelené.
• Vysoký výkon.
• Významne vybíja elektrickú sieť počas doby vykurovania.
• Vnútorný povrch ohrievača vody neprichádza do styku s tečúcou vodou.

nevýhody:

• Na opätovné použitie vykurovacieho systému sú potrebné ďalšie náklady.
• Prvé ohrev vody trvá dlhšie ako jednu hodinu.
• Je potrebné mať samostatnú miestnosť, v ktorej je možné umiestniť všetky zariadenia.

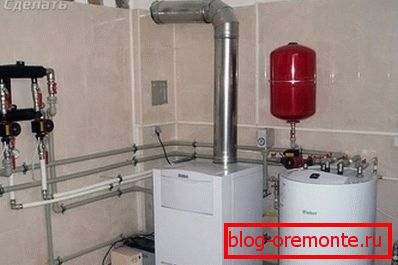

Pripojenie kotla na jednokotúčový kotol

V tomto prípade sa použije obvod, kde sú namontované 2 čerpadlá. To úplne eliminuje použitie trojcestného žeriavu. Opis bol popísaný v podobnom systéme, kde kontúry prebiehajú paralelne. Akonáhle je signál z termostatu, čerpadlá vedúce do nádrže sú zapnuté. Je tiež potrebné namontovať spätný ventil, ktorý zabraňuje miešaniu chladiacej kvapaliny.

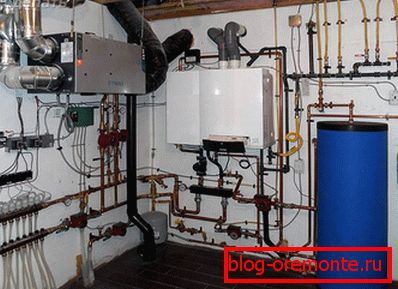

Do plynového kotla

Pri tomto pripojení ohrievača vody sa aplikuje aj metóda spätného obehu. V tomto prípade chladiaca kvapalina cirkuluje kontinuálne pod vplyvom čerpadla. V dôsledku toho sa ohrievaná voda rýchlejšie dostáva do batérie.

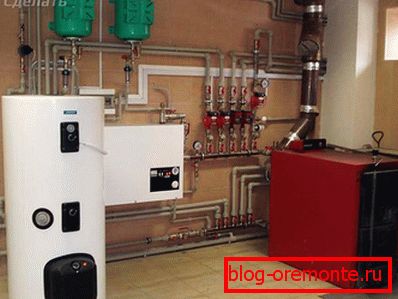

Do kotla na tuhé palivá

V tomto prípade je dovolené mať súčasne systém, ktorý umožní núdzové vypustenie chladiacej kvapaliny a možnosť pripojenia TÚV. Termostatické kohútiky sú často namontované na batériách, ale uvedomte si riziko prehriatia. Ak je nainštalovaný ohrievač vody, takýto problém neexistuje, pretože nadbytočná teplá voda sa pošle do nádrže. Nezabudnite však, že takéto pripojenie kotla je možné prirodzenou cirkuláciou.

Takže nezabudnite pripojiť nasledujúcu skupinu zabezpečenia:

• Uzavierací ventil.
• Vypustite penis.
• Uzavierací ventil a spätný ventil.
• Čerpadlo na ohrievači vody.
• Ventil v krmivách.
• Skupina bezpečnosti ohrievača vody.
• Expanzná nádrž.

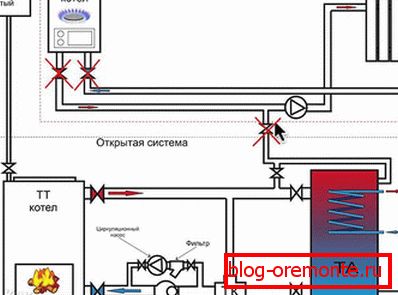

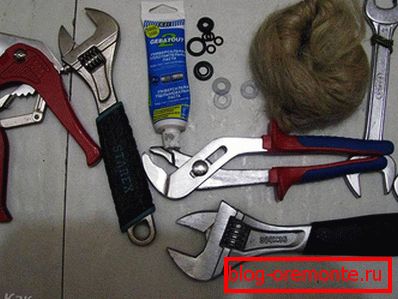

Chyby vykonané počas inštalácie

Pri vykonávaní montážnych prác je dôležité vyhnúť sa chybám. To môže mať nepríjemné dôsledky. Napríklad je dôležité nielen postarať sa o blízkosť ohrievača vody na kotol, ale aj nastaviť správny smer potrubia na potrubie pre jednoduchú inštaláciu. Ďalšou bežnou chybou je nesprávne pripojenie tlakového potrubia a prívodu chladiacej kvapaliny. Do hornej časti ohrievača vody sa vždy dodáva studená voda na spodnú trysku a horúcu vodu. Existuje tiež riziko nesprávneho pripojenia čerpadla. Je dôležité dodržiavať parametre stanovené výrobcom.

Preto sme s Vami zvažovali možné spôsoby pripojenia ohrievača k vykurovaciemu systému. Dúfame, že tieto informácie budú pre vás užitočné a pomôžu vám sami dokončiť túto úlohu. Pomôcť tiež poskytovať schémy a video.

video

Princíp činnosti nepriameho vykurovacieho kotla je uvedený vo videu:
