Ako pripojiť kanalizačné potrubia

Ak ste konfrontovaní s potrebou kladenia odpadových vôd a neviete, ako pripojiť kanalizačné potrubia, nebojte sa: zapamätajte si svoje detstvo a hrajte ... v konštruktérovi.

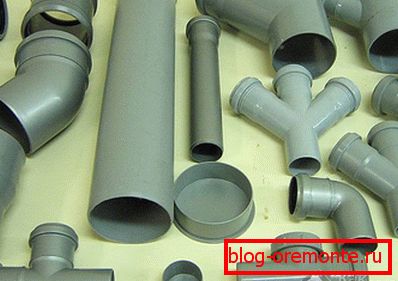

Faktom je, že moderné potrubia na tento účel sú vyrobené z PVC (plast, inými slovami). Pre pohodlie ich inštalácie sa vydávajú prísne definované priemery a dĺžky. Nuž, pretože potrubia nie sú vždy položené len prísne rovno, k nim v každom obchode, ktorý predáva takéto tovary, nájdete otočné kovania. Toto všetko je veľmi podobné detskému dizajnérovi, pretože prvky kanalizačného systému, ak sa nezaoberáte vlastným procesom, sú jednoducho vložené do seba. V dôsledku toho získate silné a spoľahlivé spojenie, ktoré netečie, nedovoľuje nepríjemný zápach a môže vám slúžiť dlho bez výmeny alebo opravy.

vybavenie

Но давайте вернемся к фитингам. vybavenie – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

• konštrukcie - smerové signály (štvorčeky), odpalíky, spojky, predlžovače, zátky atď .;
• priradenie - spájanie a prechod;
• formy - tvaru L, tvaru T, rovný.

Nemali by ste si myslieť, že všetky príslušenstvo uvedené vyššie sú odlišné prvky. V skutočnosti je rovnaké vybavenie v každom riadku klasifikácie pod iným názvom. Vezmite napríklad spojku, ktorá slúži na pripojenie dvoch kanalizačných potrubí. Podľa konštrukcie bude toto vybavenie len "spojkou", podľa účelu - stredného, ​​tvaru - rovného.

Na základe podobnej klasifikácie tvaroviek je oveľa jednoduchšie si predstaviť, čo presne potrebujete na pripojenie potrubia do jedného dizajnu.

Zhromažďujeme kanalizáciu pre dom alebo byt

Pred pochopením pripojenia kanalizačných potrubí je potrebné pochopiť princíp montáže celého systému kanalizácie.

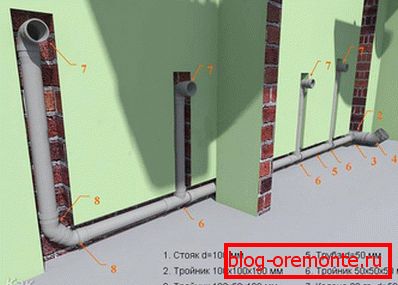

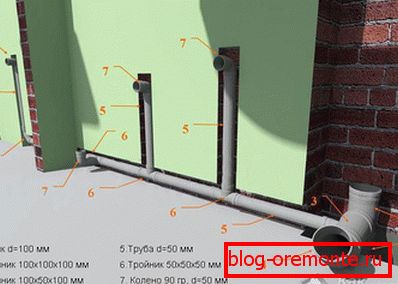

• Takže všetka práca by mala začať vytváraním kresby, v ktorej musíte predstaviť svoj budúci systém. Vezmite si kus papiera a naň nakreslite všetky schémy, ktoré musia byť pripojené k kanalizácii (umývadlo, WC, sprcha alebo kúpeľ atď.).

• Potom ich spojte s linkami na hlavnú stúpačku. Každý riadok je potrubie. Rúry budú prepojené pomocou príslušenstva.
• Upozorňujeme, že kanalizačné potrubia v dome majú zvyčajne iba dva typy: s priemerom 50 a 110 mm. Päťdesiat milimetrov je určených na vypúšťanie odpadových vôd z umývadiel, umývadiel, vaní a sprchy, ako aj z práčok a umývačiek riadu. Ak je na jednej linke príliš veľa inštalačných zariadení, potom by sa mal priemer zvýšiť na 110 mm, inak budete často mať problémy s blokovaním.

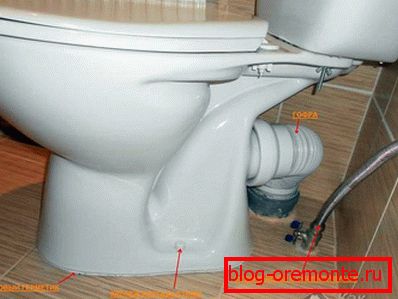

• Záchod je však pripojený iba cez potrubie s priemerom 110 mm, zatiaľ čo samotné pripojenie sanitárneho zariadenia sa zvyčajne realizuje pomocou ohybných zvlnenia, ktoré sa vkladajú do kanalizačného potrubia.

• Po pochopení, z akých prvkov sa vaša kanalizácia skladá, je možné ísť do obchodu. Keďže je s nimi prakticky nemožné poškodiť kanalizačné potrubia, nemali by ste nakupovať komponenty s okrajmi. A čo je najdôležitejšie, nezabudnite, že každá rúrka na jednom konci má rozšírenie, do ktorého bude vložená ďalšia rúra. Ak rezujete dlhú rúrku pomocou píly (rez musí byť striktne kolmý) na dve časti, druhý prvok nebude mať takéto predĺženie a na pripojenie k inému potrubiu alebo armatúre budete musieť najprv nainštalovať spojku. V tomto prípade budú náklady na rôzne súpravy potrubí (jedno s dvoma krátkymi spojmi) približne rovnaké.

• Prvým v kanalizačnom systéme bude signál s otočnými spínačmi, ku ktorému bude na jednej strane pripojená ohybná hadica sanitárneho zariadenia (sifón) a potrubie na strane druhej. Môžete to samozrejme urobiť bez toho, aby ste pripojili sifón priamo k potrubiu, avšak v tomto prípade, ak nie je kĺb tesný, existuje možnosť, že kĺb bude vytekať.

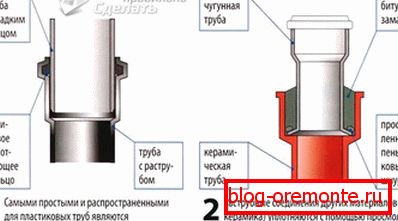

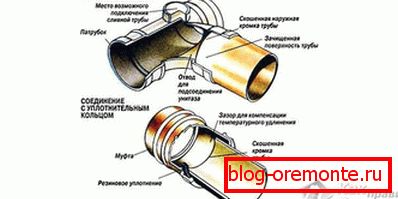

• Pri vkladaní potrubia do armatúry (alebo naopak) dodržiavajte dve podmienky:
• v kĺbe by sa malo položiť gumové tesnenie (predáva sa v súprave);
• potrubie musí vstúpiť do armatúry (alebo inej rúrky) do plnej možnej hĺbky.

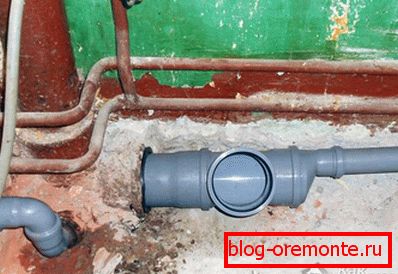

• Ďalej sú v miestach spojenia s touto rúrou inej inštalácie umiestnené tvarovky. Ak potrebujete pripojiť rúry rôznych priemerov, použite špeciálny adaptér.
• Pri zhromažďovaní kanalizácie nezabudnite na vytvorenie potrebného svahu potrubia, inak váš systém nezabezpečí odstránenie kvapaliny.
• Na zostavenie systému je potrebné presunúť sa zo sanitárnych zariadení do hlavného stúpača tak, aby kĺby neprekážali prúdeniu vody.

Vonkajšia kanalizácia

Na rozdiel od interných alebo interných, vonkajšie kanalizácie (postavené na miestnej ploche) sú zostavené bez otočných tvaroviek. Namiesto toho sa odporúča zariadiť studne - uľahčia ich čistenie. Koniec koncov, všetky potrubia budú ukryté v zemi a je ťažké vykopať ich vždy, keď sa ucpávajú s vami, a čistenie prostredníctvom kovania, ktoré idú na povrch zeme nie je vždy možné.

Samozrejme, vonkajšie kanalizačné potrubia majú väčší priemer ako rúry v dome.

Každá z nich, rozrezávajúca sa do vonkajšej rúrky, zvyšuje svoj priemer o jednu veľkosť.

Ak je vonkajšia rúrka spoločná pre ostatné dva s priemerom 110 mm, potom jej priemer nesmie byť menší ako 160 mm; pre tri rúry s priemerom najmenej 200 mm s priemerom 110 mm. Toto pravidlo platí pre drobné budovy za predpokladu, že vzdialenosť k najbližšej kanalizácii nepresiahne 30-40 metrov. V ostatných prípadoch musí vonkajšia trubica mať väčší priemer, aby pracovala "s okrajom".

video

Najčastejšie pri inštalácii odpadových vôd je potrebné pripojiť potrubia rôznych priemerov. Preto vám odporúčame sledovať užitočné video, ktoré pokrýva túto tému:
