Ako nainštalovať satelitnú anténu sami

10-02-2018

Užitočný

Ak pred niekoľkými rokmi boli satelitné jedlá prvkom luxusu, potom si dnes každý môže dovoliť takúto televíziu. Také platne prijímajú vysielanie zo satelitu, ktorý je umiestnený nad rovníkom na geostacionárnej dráhe. Z tohto dôvodu môžete získať veľké množstvo kanálov a vynikajúcu kvalitu obrazu. Všetko, čo potrebujete, je kúpiť špeciálnu anténu, tuner a zostaviť a pripojiť všetko. Firmy, ktoré sa zaoberajú predajom takýchto platní, často ponúkajú služby pre ich inštaláciu. Ale musíte za to platiť. Ak chcete ušetriť finančné prostriedky, môžete ich pripevniť sami. Špeciálne zručnosti na to nebudú potrebné.

Základné pojmy

Najskôr sa pozrime na základné pojmy, ktoré uvádzame v priebehu práce:

TV satelit - je na obežnej dráhe Zeme a vysiela televízny signál na kondicionované územie pomocou transpondéra. Všetky satelity sú na rovnakej zemepisnej šírke, ako sú umiestnené na rovníku, ale majú rôznu zemepisnú dĺžku.
transpondér - transceiver umiestnený na družici.
Satelitná anténa - hlavný prvok, ktorý umožňuje účastníkovi prijímať signál z obežnej dráhy. Zberá signál z celého povrchu a zaostrí ho na určitom mieste, kde je umiestnený konvertor.
konvertor - zariadenie namontované na držiaku, prijíma signál odrážaný od antény.

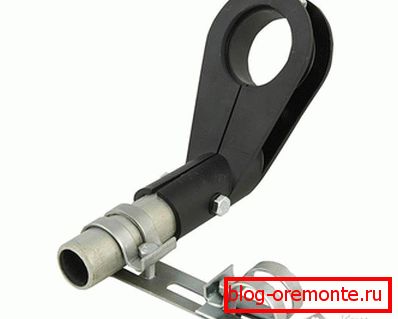

multifeed - zariadenie, ktoré obsahuje ďalšie konvertory. Pretože satelity na obežnej dráhe sa nachádzajú v blízkosti, na jednom štítku môžete prijímať príjem z viacerých zdrojov. V takom prípade sú na jednej anténe inštalované 3 meniče.
Diseq - zariadenie, ktoré prepne signál z 3 alebo viacerých konvertorov na jeden kábel. Tuner slúži na príjem signálu z jediného zdroja, ktorý je prenášaný konvertorom. Pripojenie jedného z viacerých zdrojov je zapojené do diskovej mechaniky.

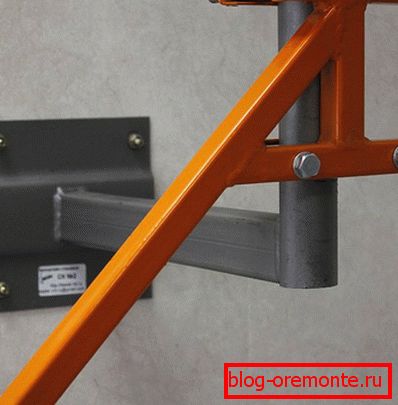

konzola - bežného držiteľa. Je vyrobená z kovu a namontovaná na stenu alebo na inom povrchu.
Prijímač (tuner) - prístroj prijímajúci signál prichádzajúci z prevodníka. Vďaka nemu je signál vysielaný do televízora a vidíme obraz a počujeme zvuk.

Vedieť všetko to nie je nutné, ale stále budete mať predstavu, ako systém funguje. Potom bude inštalácia produktívnejšia a rýchlejšia.

Zariadenie a potrebné nástroje

Keď ste si vybrali požadovanú anténu, pozrite si jej kompletnú sadu. V podstate je to:

Priamo satelitná anténa (zrkadlo).

Jeden alebo viac konvertorov (podľa vašej voľby).

multifeedы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Disk pre pripojenie troch konvertorov na 1 kábel.

Kábel pre pripojenie tunera k prevodníku.

Držiak na upevnenie a iné upevňovacie prvky.

Konektor (F-k) na pripojenie kábla s tunerom, konvertorom a diskom. Celkom 8 kusov.

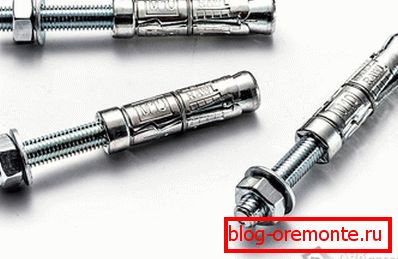

Kotvy upevňujúce držiak na povrch.

Tuner.

Ak niečo nie je zahrnuté, musí byť zakúpené samostatne. Jedná sa o detaily, ktoré potrebujete na inštaláciu satelitnej antény.

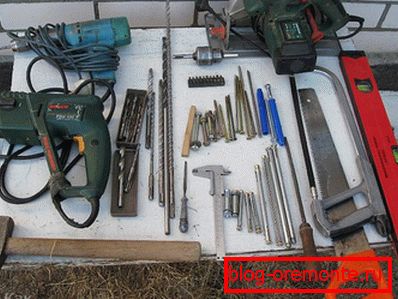

Na prácu potrebujete nasledujúcu sadu nástrojov:

skrutkovač;
nôž;
drôtové rezačky;
kľúč na 13;
kľúč pri 10 - 2 ot / min;
vŕtacie kladivo alebo kladivo;
Poitsitovy vrták - 12 mm.

Po príprave všetkých potrebných častí a nástrojov môžete pokračovať v inštalácii.

Fáza 1: Výber miesta

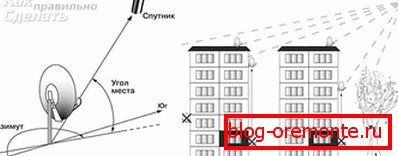

Najskôr sa musíte rozhodnúť o mieste, kde bude doska namontovaná. Hlavnou podmienkou je, že by mala smerovať k zdroju signálu. Na ceste imaginárnej línie by nemali existovať žiadne cudzie predmety: iné domy, stromy, veže atď. Je dôležité poznať jedno pravidlo: všetky satelity sú umiestnené na južnej strane. Ak chcete presne zistiť, kde je zdroj signálu a kam smerovať anténu, pozrite sa na nádoby nainštalované vašimi susedmi. Rovnakým spôsobom, dal aj vy. V prípade, že neexistujú susedia, môžete použiť program "Zarovnanie satelitnej antény". Nájdete ho na internete. Vďaka tomu môžete presne vypočítať azimut a uhol pre správnu inštaláciu.

Ak hovoríme o mieste, inštalácia antény na streche domu vám ušetrí problémy s blokovaním zóny viditeľnosti satelitu. V tomto prípade, stromy a iné prekážky sa nebojíte, ale musíte hodiť veľký kábel, najmä ak žijete v prvých poschodiach budovy. Pohodlnejšie, keď sa jedlo nachádza v blízkosti televízora. Potom bude oveľa pohodlnejšie inštalovať a konfigurovať. Ale znova musíte zabezpečiť, aby nedochádzalo k rušeniu.

Najčastejšie sa anténa inštaluje na stenu v blízkosti okna, balkóna alebo loggie alebo na streche. Neodporúča sa montovať ho v lodžii alebo balkóne, ako aj na miestach, kde bude vystavený intenzívnemu vniknutiu vody (pod odtokom vody alebo strechou).

Stupeň 2: Montáž antény

Teraz musíte zbierať všetky detaily antény dohromady. Ak chcete zistiť, ako to urobiť správne, môžete použiť pokyny, ktoré musia byť nevyhnutne zahrnuté.

Ak chcete začať s montážou (potrubie), držte zrkadlo (dosky). Súprava by mala mať spojovacie prvky (matice, skrutky, skrutky a skrutky), s ktorými je pripojený hotový spojovací prvok. Všetko pevne priskrutkujte tak, aby pod vplyvom poveternostných podmienok nebolo všetko uvoľnené a neporušené. Nedotýkajte nastavovacie matice príliš, aby ste mohli pri ladení pohybovať nahor a nadol.
Teraz je potrubie namontované na držiaku konzoly. Musia mať špeciálne otvory, do ktorých budú zasunuté skrutky. Tu je potrebné opraviť montáž.
Ak máte jeden konvertor, namontujte ho do držiaka. Aby ste zabránili zrážaniu, pripevnite ho konektorom nadol. Ak existuje niekoľko konektorov, musíte zostaviť multifedi. Vezmite dve multifiddy a nainštalujte do nich konvertory. Zabezpečte všetko pomocou spojovacích prostriedkov. Keď sú hlavy zostavené, môžu byť namontované na anténe.
Umiestnite multifídlu na montážnu trubicu a upevnite ju. Keďže všetky upevňovacie prvky sú skrutky, matice a skrutky, bude potrebný iba skrutkovač a tlačidlá. S ich pomocou všetky prvky upevniť.

Je načase stiahnuť káble a pripojiť konektory k nim. Pomocou noža odstráňte hornú vrstvu izolácie, ktorá sa odchyľuje od konca približne 1,5 cm. Odstránením izolácie uvidíte opletenie. Musí byť ohnuté späť. To isté by sa malo robiť s fóliou pod opletením. Zostáva vystaviť drôt, ktorý je pod druhou izolačnou vrstvou. Opäť o krok 1 cm a vrstvu odstráňte.
Zaskrutkujte konektor F na konci kábla. Ak je kábel príliš ďaleko, môžete ho odrezať a nechať niekoľko mm od okraja konektora. Je lepšie utesniť kĺb pomocou tepelnej zmršťovacej trubice alebo izolačnej pásky s vrstvou silikónu. Ak máte anténu pre 1 satelit, potom môže byť kábel pripojený ku konektoru, ak je niekoľko, vykonávame rovnaké manipulácie s inými káblami. Ak ste mali jeden pevný drôt, odrežte toľko kusov z toho, ako máte konvertory. Veľkosť jedného takého vodiča môže byť asi 1 m. Premiestni sa z prevodníka na disk.
V spodnej časti antény upevnite disk. Na tento účel použite stavebné svorky. Potom k nemu pripojte všetky vodiče a navíjajte konektor F na závit. Z vodiacich vodičov vedúcich k hlaviciam a pripojte ich.

Takže drôty nemôžu visieť, môžu byť pripevnené k rúre elektrickou páskou alebo stavebnými svorkami.

Stupeň 3: Upevnite dosku

Ak žijete v súkromnom dome alebo v 1. poschodí, takáto práca sa dá ľahko vykonať. Ak ste vo vyšších poschodiach, takáto práca môže byť veľmi nebezpečná. Urobte bezpečnostné opatrenia. Použite pásy na ochranu.

Otvory sú vyvŕtané na mieste, ktoré ste si vybrali. Pripevnite držiak a vyznačte umiestnenie otvorov ceruzkou alebo ostrým predmetom.
Vezmite úder a urobte otvory na určených miestach.
Upevnite držiak na stenu pomocou hmoždiniek alebo kotvových skrutiek.
Zaveste anténu na konzolu a utiahnite jej. Nie je potrebné pevne upínať, aby zostala možnosť nastavenia.
Teraz pripojte hlavný kábel k jednotke (to môže byť vykonané ako na konci, tak v montážnej fáze).

Teraz je doska pevná a pripravená na príjem signálu. Aby ste to však spravili správne, musíte ho nakonfigurovať.

Stupeň 4: Nastavenie antény

Teraz je potrebné nastaviť anténu tak, aby zachytila signál zo satelitu a prenášala ju priamo do tunera. Bude to nepríjemné, keby ste to urobili sami, pretože budete musieť umiestniť televízor v blízkosti vás. Ak je v blízkosti vášho priateľa alebo rodinného príslušníka, vám môže pomôcť, keď vám dá príkazy.

Takže najprv pripojte tuner k televízoru. To sa dá robiť pomocou kábla "tulip" alebo SCART - SCART. Potom pripojte hlavný kábel z antény do príslušného konektora v tuneri (má nápis LNB IN).

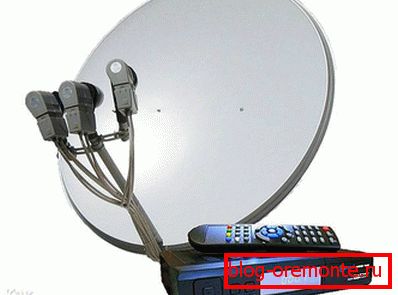

Zapnite televízor a tuner. Teraz môžete vidieť obrázok, ktorý príde.
Pomaly posúvajte tanier vertikálne alebo horizontálne okolo miesta, kde má byť satelit umiestnený. Keď sa objaví signál, kalibrujte obrázok tak, aby ste získali dokonalý obraz.
Zostáva len na to, aby ste bezpečne upevnili všetky zostávajúce matice, aby anténu fixovali na správnom mieste.
