Inštalácia kazetového klimatizátora

Chladenie nielenže umožňuje zachovať čerstvosť výrobkov, ale vytvára komfort aj v miestnosti v horúcom počasí. Predtým, aby sa chladili sami používali pluhy. Dnes môžeme používať modernejšie systémy. Pre kancelárske a obchodné priestory bude dôležité inštalácia kazetového klimatizátora.

Princíp činnosti a vlastnosti

Klimatizácia kazety je klasickým predstaviteľom rozdeleného systému. To znamená, že rovnako ako bežná verzia pozostáva z dvoch blokov. Kondenzátor a kompresor sú umiestnené vo vonkajšej časti a výparník a odvodňovací systém vo vnútornej časti. Keď je aktivovaný režim vykurovania, funkcia jednotiek je obrátená. Má však nepopierateľné výhody:

• Lokalita. Interný modul tohto typu klimatizačných jednotiek je umiestnený v podhľade. To umožňuje skryť objemný dizajn a dokonale ho zapadnúť do interiéru.
• Jednotné veľkosti. Rozmery sú navrhnuté tak, aby vo väčšine prípadov nebol dokončený strop Armstrong.
• Skrytý freónový systém. Všetky rúrky, vrátane drenáže, sú skryté pod falošným stropom. Nemusia robiť cestné značky a potom ich zatvárať omítkou a tmelom.
• Minimálna emisia hluku. Tu sa používa špeciálny ventilátor, ktorý nevytvára turbulenciu, ktorá spôsobuje hluk a vytvára účinnejší prívod vzduchu.
• Maximálna oblasť pokrytia. Je rozumnejšie vyrábať chladenie od stropu. Tam sa hromadí teplý vzduch. Ak znižujete jeho teplotu, pôjde nadol a ochladí všetko, čo je v miestnosti.
• Pohodlný prúd vzduchu. Vďaka otočným doskám môžete prispôsobiť rozloženie prúdenia vzduchu tak, aby priamo nepripadalo na ľudí, ktorí sú v miestnosti.
• Možnosť vyschnutia vzduchu umožňuje jeho použitie vo vlhkých a skladových priestoroch.
• V niektorých modeloch je k dispozícii čerstvý vzduch z ulice.
• Flexibilné prispôsobenie. Diaľkové ovládanie.

Všeobecné pokyny pre inštaláciu

Aby prístroj slúžil maximálne obdobie, je potrebné vybrať správne miesto pre vnútornú aj vonkajšiu jednotku.

• Vnútorné a vonkajšie moduly sa neodporúčajú umiestňovať na miestach, kde je pravdepodobné, že sa na nich dostane motorový olej.
• Nežiadúca inštalácia v miestnostiach alebo oblastiach, kde je vysoký obsah zlúčenín síry a rôznych solí. Môže ísť o územie termálnych prameňov alebo morského pobrežia.
• Oblasť so zariadením, ktoré je zdrojom vysokofrekvenčného rušenia, je zle tolerované. Sú prekážkou pre indukčné prúdy, ktoré sú prítomné v motoroch jednotky.
• Inštalácia v priestoroch, kde sú prítomné výpary rôznych kyselín a iných chemických zlúčenín, nie sú povolené. Môžu to byť napríklad laboratóriá.
• V miestnosti by sa nemali hromadiť horľavé plyny.
• Zapojenie musí vydržať vynaložené zaťaženie.
• Výška stropu by mala byť od 2,5 m.
• Strop musí byť silný a má malé odchýlky vo vodorovnej rovine.
• Po úplnej inštalácii by na ceste nemali byť žiadne prekážky.
• Musí existovať uzemňovací obvod.
• Moduly sú namontované na kovovej základni, preto musia byť aj uzemnené.
• Neodstraňujte dizajn z originálneho balenia, kým sa dodá na miesto.
• Poskytujte dostatok priestoru na ľahké rozbalenie a montáž.

Venujte pozornosť! Ktorá jednotka bude nainštalovaná ako prvý, samotný majster sa rozhodne, že neexistuje žiadna prísna postupnosť alebo pravidlá.

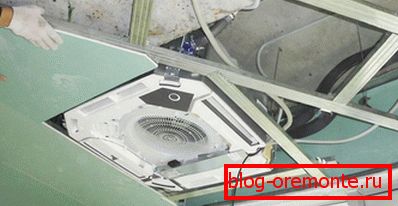

Inštalácia vnútornej jednotky

Pre interný modul je lepšie vybrať si miesto v strede miestnosti, čo dá príležitosť používať jednotku s maximálnou účinnosťou.

• Vytvorte vzorku lepenky, ktorá bude mať rovnakú veľkosť ako veľkosť bloku (zvyčajne sa dodáva v súprave, môže byť súčasťou obalu od výrobcu).
• Priložte ho k plánovanému miestu inštalácie a určte, koľko dlaždíc potrebujete odstrániť. Aby sa to uľahčilo, značenie môže byť vykonané na podlahe pod plánovaným miestom inštalácie a potom pomocou konvenčného alebo laserového prepadu na prenesenie bodov na strop.
• V prípade potreby upravte hliníkový profil stropu po jeho zosilnení.
• Starostlivo skontrolujte povrch stropu. V prípade potreby lepte malý kúsok peny na zníženie vibrácií.
• Označte stred vybranej oblasti, mala by sa zhodovať so stredom jednotky.
• Zarovnajte stred šablóny (môžete použiť pásku namiesto šablóny) s označeným bodom a použite označenie pre 4 otvory.
• Vyvŕtajte otvory pomocou vhodného vrtáka s priemerom. Vložte do nich čapy.
• Zaskrutkujte maticu na každý čap, potom vložte podložku a potom dotiahnite ďalšiu maticu.
• Zdvihnite vnútornú jednotku a vložte čapy do otvorov, ktoré sú pre ne určené. Vložte matice tak, aby sa telo neodlomilo.

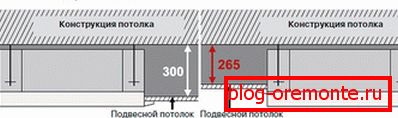

• Zdvihnite modul tak, aby bol rovný s rovinou zaveseného stropu. Veľkosť, do ktorej bude zapustená, by mala zodpovedať hĺbke predného panela.
• Pomocou úrovne skontrolujte správnosť roviny. Je veľmi dôležité zabezpečiť, aby drenážna kvapalina netekla na hlavy ľudí.
• Pevné utiahnu matice.
• Zmerajte vzdialenosť od vnútornej jednotky k externej jednotke pozdĺž cesty budúcej freonskej diaľnice.
• Odstráňte potrubia na požadovanú veľkosť. Môžete rezať len pomocou špeciálneho nástroja na rezanie rúr. Nepoužívajte brúsky ani pílové píly. Je dôležité, aby kovové štiepky nezostali vo vnútri, čo môže neskôr poškodiť systém. Spracujte strihaný rez špeciálnym nástrojom, ktorý vyhladzuje skosenie, alebo prejdite cez malý súbor. Nezabudnite vytiahnuť všetky žetóny.
• Otvor potrubia zakryte škatmovou páskou alebo páskou.
• Rúrku položte do izolácie.
• Upevnite čapy pomocou háčikov, do ktorých bude linka položená pod stropom, a vložte do nich rúrky. Zabezpečte ich na mieste s potermi alebo svorkami.
• Ak je potrubie potrebné ohýbať pod uhlom, použite na to ohýbač rúr. Predizolujte a posuňte izoláciu. Potom musíte lepiť rez a upevniť lepiacou páskou. Pri manuálnom ohýbaní môžete vyčistiť a nevšimnúť si to.
• Ak je potrebné roztiahnuť potrubie, použite špeciálny piest, ktorý rozširuje vnútorný priemer potrubia na vonkajší. Nepokúšajte sa veľkosť nasadiť naraz, inak sa tryska roztrhne. Robte to v niekoľkých priechodoch, mierne zväčšuje veľkosť kleštiny. Potom zvárate drôtom a horákom.
• Rúry presuňte takmer v blízkosti dýz vnútornej jednotky. Odskrutkujte poistnú maticu a zasuňte ju na vsuvku. Pomocou súboru spracujte čelnú plochu a upchajte čipy. Zoberte pušku pod kužeľ vhodnej veľkosti a zvyšte priemer rúrky. Dajte ju na trysku a dobre ju zatlačte. Zaistite ho maticou. Ak to chcete urobiť, použite dve tlačidlá. Jeden spočíva, aby neotáčal hubicu a druhú dotiahol maticu.
• Izolu položte na miesto kĺbového spoja a upevnite ho plastovými kravkami.
• Nastavte dekoratívnu lištu na miesto. Vykonajte to tak, že odoberte mriežku prívodu vzduchu a potiahnite dve svorky. Odložte ho. Odstráňte štyri zástrčky, ktoré sú v rohoch, mali by visieť na držiakoch. Nájdite motor, ktorý mení pozíciu žalúzií. Jeho poloha by sa mala zhodovať s bodom pripojenia potrubia. Upevnite podložku na konzoly na bloku. Presuňte blok tak, aby bol v strede otvoru. Pomocou úrovne nastavte podšívku. Zaistite mriežku nasávania vzduchu a viečka po stranách.
• Ak po upevnení predného panela existuje medzera až k stropu, je potrebné zdvihnúť celú konštrukciu utiahnutím matiek na kolíkoch.

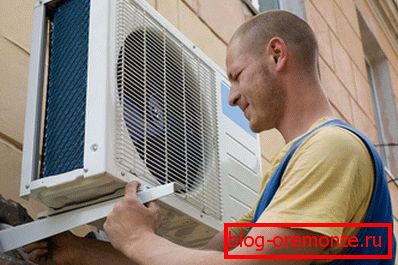

Inštalácia vonkajšej jednotky

Pred inštaláciou vonkajšej jednotky si dôkladne prečítajte maximálny povolený rozdiel. Pri niektorých klimatizačných zariadeniach by nemali prekročiť 20 metrov.

• Vonkajšia jednotka by mala byť dobre pripevnená, aby sa nezabudla vibrovať, keď motor a kompresor beží.
• Je žiaduce ponechať priestor až do 30 cm na bočných okrajoch, ak návrh neznamená blokovú schému. Nič by nemalo obmedzovať vyfúknutie vzduchu ventilátorom, inak by účinnosť klesala.
• Nehýbte vonkajšiu jednotku, pridržte dekoratívnu mriežku, poškodíte ju.
• Ťažisko sa nesmie zhodovať s geometrickým stredom, preto vypočítajte silu správne.
• Pri preprave neumiestňujte modul na jeho bok ani ho neohýbajte pod uhlom väčším ako 45 °.
• Ak plánujete inštalovať na zem, je potrebné pripraviť základy, ktorých veľkosť v dĺžke a šírke prekročí rozmery bloku o niekoľko centimetrov.
• Pri častých silných vetrách v oblasti je lepšie nevykonávať kolmú montáž na stenu. Ak nesplníte túto podmienku, potom kvôli silnej plachte sa jednotka môže jednoducho zlomiť.
• Po prvé sú vytvorené otvory pre labky. Stojany sú upevnené pomocou kotvových skrutiek. Potom sú nainštalované na kompresorovej jednotke a skrutkované.
• Pomocou perforátora urobte do steny otvor. Jeho priemer musí byť taký, aby sa potrubie a elektrické vedenie doňho voľne zapadali. Nakreslite komunikáciu s jednotkou.
• Odstráňte a vyčistite rúry, rovnako ako pri inštalácii vnútornej jednotky.

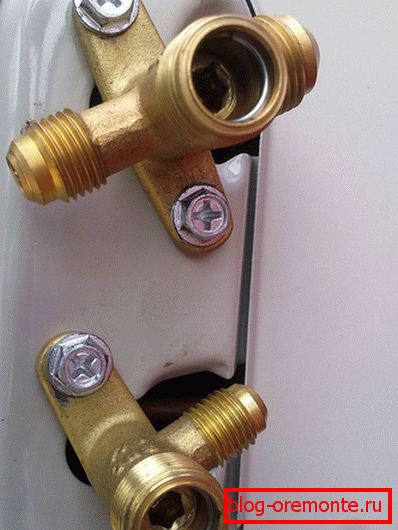

• Ventil vonkajšej jednotky musí byť zatvorený. Odskrutkujte maticu a bezprostredne ju zapojte, aby sa zabránilo vniknutiu prachu a nečistôt. Utiahnite pomocou dvoch kľúčov.

potrubie

Aby freon mohol voľne cirkulovať a kompresor nebol vystavený veľkému zaťaženiu, je dôležité dodržiavať niekoľko jednoduchých podmienok.

• Dodržujte maximálnu povolenú dĺžku freónov.
• V celej lokalite by nemali byť viac ako 15 ohybov.
• Uhol ohybu väčší než 90 °.
• Polomer ohybu by nemal byť menší ako 100 mm.
• Pri niektorých modeloch existuje taká podmienka, že ak dĺžka potrubia nepresiahne 8 m, stačí chladivo, ktoré je vo vonkajšej jednotke a nebude musieť byť dodatočne naplnené.
• Po montáži zásuviek je potrebné vytvoriť obvod na spracovanie podtlaku. Na to je čerpadlo pripojené k ventilu na vonkajšom okruhu. Musí sa zapnúť 15-20 minút. Odstráni všetok vzduch a zvyšky vlhkosti.
• Počas čerpania môžete skontrolovať celistvosť systému a prechádzať po celej dĺžke potrubia.

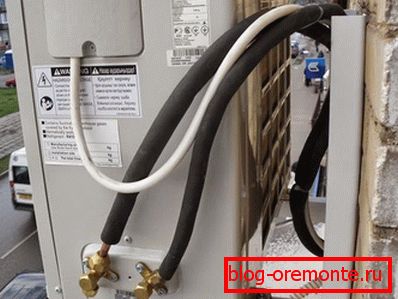

• Po vytvorení podtlaku môžete otvoriť uzatvárací ventil tak, aby Freon naplnil systém. Potom môžete znova skontrolovať integritu systému pomocou roztoku mydla, ktorý sa na kĺby aplikuje kefou.

Inštalácia drenáže

Na drenáž môže byť použitá plastová rúrka vhodného priemeru.

• Pomocou hadicovej svorky pripevnite rúrku k odtokovému čerpadlu, ktoré sa nachádza na vnútornej jednotke.
• Natiahnite ho na miesto vypúšťania. Snažte sa ho vytiahnuť, aby ste neodstránili hlavu vnútornej jednotky.
• Pokiaľ je to možné, dodržte sklon 2 cm až 1 m. To je potrebné, aby po vypnutí klimatizácie tekutina mohla pretekať gravitáciou.
• Koniec odtokovej hadice sa nesmie ponoriť do vody.
• Aby ste mohli skontrolovať odtokový systém, je potrebné vyplniť vodu cez špeciálny otvor na vonkajšej jednotke a obrátiť zariadenie do režimu chladenia. Jedna osoba môže sledovať, ako čerpadlo funguje a druhá môže zistiť, či voda odteká.

Elektrické pripojenie

• Pre klimatizačné zariadenie musí byť k dispozícii samostatný stroj, z ktorého nič iné nebude napájané. No, ak existuje príležitosť na inštaláciu stabilizátora v prípade jeho neprítomnosti v všeobecnej kabeláži.
• Priestorová slučka musí integrovať vnútornú a vonkajšiu jednotku.
• Ak je potrebné kábel rozšíriť, použite drôt rovnakého typu a prierezu.
• Pripojenie k externej jednotke. Na vnútornej strane obálky je vzor, ​​ktorý vám zabráni urobiť chybu.

Po dokončení pripojenia musíte vykonať testovanie. Po zapnutí celého systému starostlivo počúvajte, ako fungujú motory v jednotkách. Ak je viditeľný vonkajší chrast alebo iné zvuky, je potrebné pred identifikáciou príčiny prerušiť prácu.

Pravidelne bude potrebné vykonávať jednoduchú údržbu. Spočíva v čistení vnútorných mechanizmov od prachu, ako aj pri regulácii objemu freónu.

video

Môžete vidieť, ako inštalatéri inštalujú kazetový klimatizátor dole:

A tak udržiavajte kondicionér kazety:
