Zlomená mansardová strecha to urobte sami - zariadenie a

Ak chcete maximalizovať užitočnú plochu domu bez toho, aby ste museli stráviť báječné prostriedky, mali by ste určite zvážiť projekty s podkrovím. Skúsenosti vývojárov naznačujú, že je to najlepší spôsob, ako plánovať bývanie v ekonomickej triede, pretože jeden štvorcový meter obytného priestoru je niekoľkonásobne lacnejší ako v dvojpodlažných budovách. Existuje mylná predstava, že podkrovie je vhodné iba na sezónne použitie v teplom období.

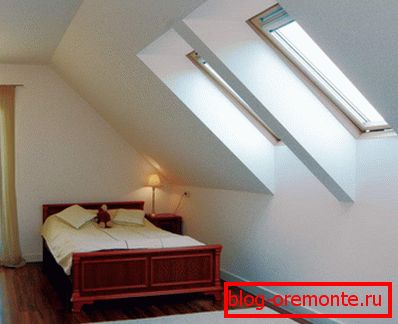

Je však mylné, pretože dobre izolovaná rozbitá mansardová strecha zachováva teplo v zime, jej teplota nie je menej pohodlná než v vyhrievaných miestnostiach na prvom poschodí. Aj bez dodatočnej tepelnej izolácie je podkrovie druhom "vzduchového vankúša", ktorý udržuje optimálnu teplotu vo vnútri domu.

Zlomená strešná podkrovica je považovaná za technicky zložitú štruktúru a odporúča zveriť jej stavbu profesionálnej brigáde. Napriek tomu osoba, ktorá je známa strechou pomocou príkladu tradičnej dvojpodlažnej strechy, je schopná zvládnuť svoju konštrukciu vlastnými rukami s pomocou dvoch pomocných pracovníkov a asistentov. Najdôležitejšie je pochopiť, že ide o proces, ktorý si vyžaduje vážny prístup, čo je bezohľadné začať bez predbežných výpočtov.

Výhody dizajnu

Samozrejme, podkrovie môže byť vybavené aj vlastnými rukami, a to budovaním obyčajnej trojuholníkovej strechy. Ale vzhľadom na strmosť svahov sa učiť strop, výška takejto strechy musí byť veľmi veľká. Je to neekonomické a tiež neadekvátne, pretože strecha s premenlivým uhlom svahov umožňuje efektívnejšie spravovať dostupný priestor. Ploššia horná časť zvyšuje strop. Podľa stavebných predpisov, ak je vzdialenosť od podlahy k hrebeňovému kĺbu menej ako 2,5-2,7 m, nie je miestnosť považovaná za obytnú, nemôže sa nazývať manzard, je to skôr len podkrovie. Konštrukcia zlomenej strechy má nasledujúce výhody:

• Schopnosť vybaviť vyššie stropy.
• Vysoká úroveň ochrany pred zrážkami, vetra.
• Ľahké zostupovanie snehu zo svahov.
• Pomáha chrániť teplo.
• Racionálne využitie priestoru pod strechou.

Etapy výstavby

Vytváranie projektov

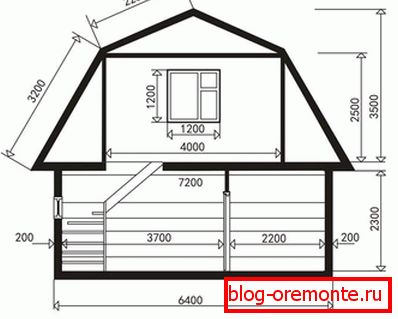

Pri zostavovaní konštrukcie zlomenej podkrovnej strechy na stavbu vlastných rúk je lepšie vytvoriť kresby s rôznymi výčnelkami, ktoré celkom ukážu polohu svojich prvkov. Na základe dĺžky a šírky domu je potrebné určiť veľkosť podkrovnej miestnosti, ako aj strechu. Najprv je postavená geometria svahu:

• Dôležitou úlohou je vypočítať výšku hrebeňového spoja, pretože na ňom závisí výška budúcich stropov. Majte na pamäti, že od hrebeňa k stropu by mala byť asi 1,5 m.
• Ďalším krokom je určiť výšku stropu. Pre pohodlné používanie je lepšie položiť ho na úrovni 2-2,2 metra.
• Definícia sklonu hornej časti svahu. Výkres je čiarou stropu, od hrebeňového spojenia v oboch smeroch sa drží rovno k priesečníku s touto čiarou. Pomocou uhlometra je určený ich uhol, jeho hodnota je lepšie okamžite fixovať na obrázku. Obvykle je tento parameter v rozmedzí 20 až 30 stupňov.
• Definícia sklonu spodnej časti svahu. Z dolných odkvapov strechy vo výkrese ustupuje vzdialenosť rovnajúca sa dĺžke previsu (40-50 cm). Od konca horného svahu k tomuto bodu je priamka. Uhol je tiež meraný úhlometra, zvyčajne má hodnotu 50-60 stupňov.
• Steny podkroví sú načrtnuté, určujú sa jeho lineárne rozmery a celková plocha.

Aby sa zabezpečilo, že výpočty projektu sú správne, je dôležité presne merať primárne merania a rešpektovať mieru. Počítačové programy môžu zjednodušiť dizajn, v ktorom stačí zadať veľkosť budovy a požadovaný typ strechy, vykonávajú zvyšok práce automaticky. Ak nie je prístup k takému softvéru, je lepšie použiť hotové projekty.

Výpočet systému priehrad

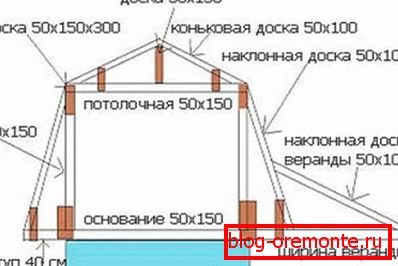

Rafters - hlavné podporné prvky rozbitého mansardovej strechy, druh chrbtice. Sú vystavené obrovskému zaťaženiu, takže na ne kladú osobitné požiadavky. Voľba prierezu krokien nožov sa nevyskytuje náhodne, ale v súlade s montážnym krokom, vzdialenosťou nosníkov, hodnotami zaťaženia vetra a snehu. Ak sa prvé tri ukazovatele dá ľahko identifikovať vypracovaním, potom posledné dva potrebujú špeciálne objasnenie.

• Územie Ruska je rozdelené na 8 zón s rôznym zaťažením snehom. Pre každú konkrétnu strechu je táto hodnota nastavená uhlom jej svahov. Pretože sklon svahov je odlišný, sú vypočítané dva ukazovatele, resp. Horné a spodné krokvy môžu mať iný úsek.
• K dispozícii je aj zónovanie vetra, ktoré zahŕňa aj 8 zón. Pomocou koeficientu zohľadňujúceho výšku budovy sa mení tabuľková hodnota tohto ukazovateľa.
• Hodnoty týchto dvoch ukazovateľov sú zhrnuté, aby sa určilo celkové zaťaženie. Kruhové čísla by mali byť veľkým spôsobom, aby poskytli malú bezpečnosť. Na základe nich je požadovaná časť dosiek určená referenčnými tabuľkami.

Mount Maurlat

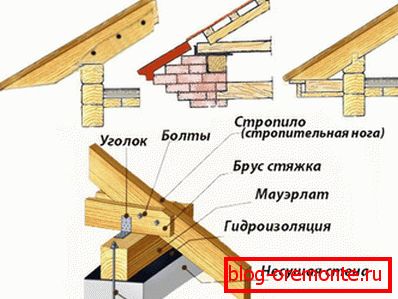

Začiatok práce na zariadení zlomenej manzardovej strechy je inštalácia mauerlatu, trvanlivého dreva o veľkosti 100x100 mm alebo 150x150 mm. Je upevnený na konci vonkajších bočných stien. Jeho hlavnou úlohou je rozložiť hmotnosť strešnej konštrukcie, prenášať ju na základy a chrániť ochranu ramp pred prevrátením. Mauerlat sa položí na hornú časť steny na predpripravenú hydroizoláciu, ktorá sa používa ako zložený ruberoid dvakrát alebo niekoľko vrstiev špeciálneho filmu.

Upevnenie sa vykonáva pomocou kovových čapov, musia byť umiestnené do betónového poteru. Pokiaľ ide o rekonštrukciu strechy s vlastnými rukami, je namontovaná pomocou kotvových skrutiek na stenu do hĺbky 15-17 cm. Pre drevené a zrubové domy sa používajú drevené kolíky. Berte prosím na vedomie, že inštalácia je vykonaná v rovine.

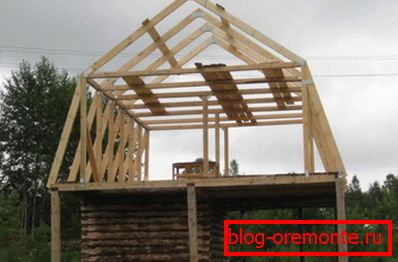

Vytvorte systém väzieb

Vytvorte systém väzieb ломаной мансардной крыши происходит в следующей очередности:

1. Podlahové nosníky na hornej časti mauerlatu. V niektorých prípadoch dochádza k odstraňovaniu lúčov mimo budovy. Toto opatrenie umožňuje rozšíriť priestor na podkroví tak, aby tvorili dobré previsy. V tomto prípade sú nosníky pripojené k mauerlatu zhora. Pri položení bez odstránenia sú umiestnené na vodotesné steny, upevňujú sa pomocou rohov na vnútornom okraji mauerlatu.

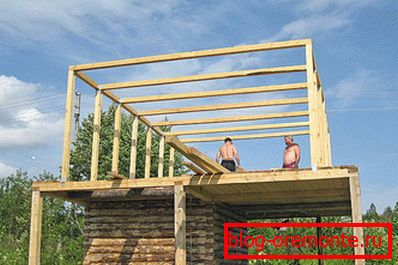

2. Presne uprostred stropného nosníka označte bod, nad ktorým bude hrebeňový kĺb umiestnený. Odchodom z rovnakej vzdialenosti v tomto a takom smere sú stojany vystavené. Musia byť umiestnené vertikálne, takže sú dočasne podporované vzperami.
3. Stojany sú spojené nasávačmi. Sú to priame silné tyče, ktoré sa upevňujú na spoľahlivé kovové rohy. V dôsledku týchto akcií by ste mali dostať dizajn vo forme písmena "p.
4. Závesné nosníky sú inštalované, ich horná časť je spojená s regálom, v spodnej časti s výkonovou doskou alebo podlahovým nosníkom. Drážka je vystrihnutá v ramene nohy, je umiestnená na spoji a potom opevnená kovovou podperou.
5. Závesné trámy zosilnené vzperami. Jedná sa o uhlové nožnice pod nohami, ktoré zabraňujú vychýleniu krokvy a prenášajú časť záťaže na stojan.
6. Uprostred upchania je zaznamenaný montážny bod príklopu, zvislé zavesenie na hrebeňovom spoji, ktoré nesie jeho hmotnosť.
7. Posuvné posuvné priečky sú nainštalované. Sú spojené kovovou podšívkou alebo skrutkami s podložkami.
8. Babička sa upevňuje na hrebeň, napína sa tak, aby váha bavlny nesie hrebeň poškodenej strechy.

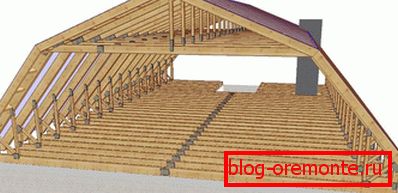

Vykonávanie vyššie uvedených položiek tvorí jeden priehradový nosník. Zvyšok je nastavený rovnakým spôsobom s krokom 60-120 cm.

Hydroizolačné a pokrývačské práce

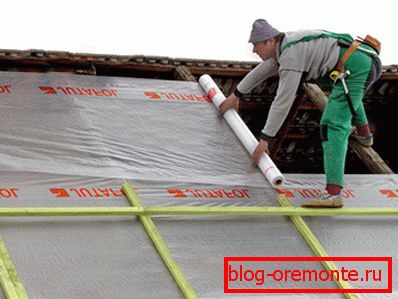

Keď sa dokončí samoinštalácia priehradového systému zlomenej podkrovnej strechy, je potrebné zorganizovať jej hydroizoláciu. To vyžaduje hydroizolačný film alebo membránu, ktorá sa zvyčajne vyrába vo forme kotúča.

• Prvý pás fólie je položený na spodnej časti krokien a zaistený protiúderom. Prekrývanie medzi pásikmi musí byť minimálne 10-15 cm.
• Potom sa lícovanie neomietanej dosky nastaví priamo s rozstupom vypočítaným podľa šírky strešného materiálu. Ak je položená strecha, napríklad ondulín alebo šindel, je potrebné vytvoriť kontinuálne oplášťovanie preglejkových listov odolných voči vlhkosti.
• Ak je prepravka pripravená, môžete pokračovať v pokladaní strešného materiálu. Začnite ho pripevňovať od okapov až po hrebeňovú podlahu a nastavte prekrytie 10-15 cm.
• Zhora je uzol strešných plátov uzatvorený hrebeňovou doskou.

Spojovacie prvky sa vyberajú v závislosti od typu materiálu. Pri dlažbách sa používajú pozinkované skrutky s gumovými hlavami, ktoré sa deformujú pri zvlákňovaní takým spôsobom, že vodotesne otvor.

Na urýchlenie procesu môžete použiť skrutkovač. Shinglas alebo nechty na fixáciu ondulínu 100 mm dlhé. Po dokončení strešných prác sú vytvorené štíty a previsy z manzardovej strechy.

Zhrnutie, môžeme povedať, že rozbitá podkrovná strecha pomôže rozšíriť priestor domu svojimi vlastnými rukami. Môžete si ho vytvoriť vlastnými rukami, ale bude to vyžadovať špeciálne zručnosti a náklady, ktoré bezpochyby budú platiť za seba.
