Závesné nosníky strechy - konštrukcie, zariadenia a
Strecha je najkomplexnejším stavebným prvkom rezidenčnej, obchodnej alebo priemyselnej budovy, ktorá sa nedá vybudovať bez presného výpočtu a detailného návrhu. Jeho zariadenie pozostáva z hydroizolačného náteru a rámu, ktorý je zodpovedný za tvar, nosnosť a spoľahlivosť strechy. Existujú 2 typy strešných systémov, ktoré sa líšia v zložení a spôsobe spojenia prvkov - visiace a nylonové. V tomto článku ukážeme, aké visiace krokvy sú, ako aj ako sa toto konštruktívne riešenie uplatňuje v stavebníctve.
Funkcia krokvy
Rám ramena je súbor podporných prvkov, ktoré sú zodpovedné za poskytnutie tvaru strechy, geometrie, sklonu a vysokej únosnosti. Zvláštnosťou zaveseného nosníka je to, že je postavený na konštrukciách, ktoré nemajú vnútorné nosné opory. Konštrukcia nosníka takého rámu je rovnostranný trojuholník tvorený krokvami a uťahovaním, a preto je vysoko odolný proti vonkajším vplyvom. Ciele rámového rámu berú do úvahy:
- Tvorba svahu strechy. Strecha by mala mať sklon, aby efektívne odvádzala vlhkosť počas zrážok, aby vyprázdnila hmotnosť snehu, aby sa zabránilo preťaženiu rámu.
- Distribúcia strešnej hmotnosti. Strešná konštrukcia váži veľa, najmä vzhľadom na dodatočné zaťaženie počas sneženia. Kladky rovnomerne rozložia hmotnosť povlaku medzi nosné steny.

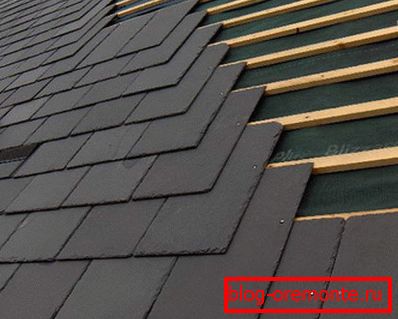

- Upevnenie strešného materiálu. Hydroizolačný náter je pripevnený k rámu rámu nosníka, ktorý rozdeľuje zaťaženie a dodáva povlaku tuhý tvar.
Zvážte, že závesné krokvy sa považujú za stabilnejšiu štruktúru rámu, pretože ich pomôcka pomáha znižovať zaťaženie burr, z ktorého trpia uzly námorných systémov.
Zariadenia naslonnyh systémy
Konštrukcia systému visiaceho priehradového systému naznačuje, že v prekrývajúcej sa štruktúre nie sú žiadne vnútorné podporné nosníky. V tomto prípade majú krokvy celkovú oporu v mieste upevnenia na mauerláte a na druhom konci nohy sa jednoducho vzájomne dotýkajú bez použitia šmýkacej tyče. Väzba závesného typu je rovnoramenný trojuholník so základňou rovnajúcou sa šírke fasády. Skladá sa z týchto prvkov:
- Mauerlat. Toto trvanlivé, ploché drevo zo zdravého tvrdého dreva s prierezom 100 x 100 mm alebo 150 x 150 mm je umiestnené na hornom povrchu poslednej vrstvy nosných stien, kde na nich spočívajú nožnice. Toto zariadenie rozdeľuje hmotnosť krokien a prenáša záťaž na základňu.
- Klinové nohy. Sú to nosné prvky, ktoré tvoria rovinu strešných svahov, ktoré sú vyrobené z rovných dosiek 50x150 mm alebo 100x150 mm. Sú nastavené v pároch v krokoch od 60-120 cm, v závislosti od hmotnosti a veľkosti dokončovacieho náteru.
- Uťahovanie. Uťahovanie sa nazýva vodorovný prvok rámu, ktorý uťahuje spodné konce nožičiek nožov, čím kompenzuje zaťaženie rozšírenia, čo ovplyvňuje hlavné uzly strechy.
- Rigel. Rigel je špička, ktorá potiahne krokvy v krátkej vzdialenosti od korčuľovania. Pretože v tejto oblasti je zaťaženie expanzie väčšie, je vyrobené z tyče s hrubšou časťou.
- Babička. Babička volala závesný prvok zaveseného nosníka, ktorý podopiera strednú časť vetru pod hrebeňom a zabraňuje ložisku vonkajších stien.
- Brace. Podpery sa nazývajú horizontálne podpery, ktoré podporujú nožnice nožov v hornej alebo strednej časti, čím zabraňujú deformácii dlhých prvkov.
Venujte pozornosť! Systém zavesenia väzníkov veľmi často nezahŕňa výkonovú dosku, pretože jej funkcia je úspešne vykonaná nízkym uťahovaním. Skúsení remeselníci sa domnievajú, že dizajn rámu bez tohto prvku nijakým spôsobom nestráca ani pevnosť, ani spoľahlivosť.
druh
Zariadenie zaveseného nosníka závisí vo veľkej miere od tvaru a veľkosti prekrývajúcej sa konštrukcie. Čím väčšia je plocha domu, tým viac konštrukcie má ďalšie prvky, ktoré zvyšujú nosnosť rámu. Najjednoduchší nosník je rovnoramenný trojuholník, tvorený krovinami a obrubami. Ale čím dlhšie budú krokvy, tým väčšia podpora bude potrebná na kompenzáciu ich odklonu pod ich vlastnou hmotnosťou. K dispozícii sú zavesené priehradové systémy nasledujúcich typov:

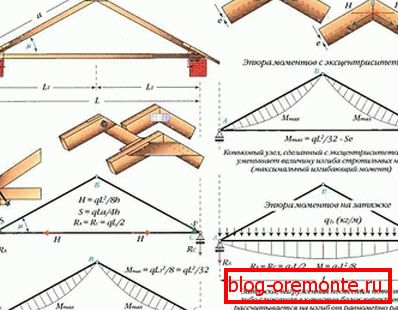

- Jednoduchý trojplošný oblúk v tvare trojuholníka. Toto je vzorka najjednoduchšieho kmeňového závesu visiaceho typu, ktorý sa skladá z nosníkov a obručí. Je to uzavretý trojuholník, ktorého základňa pracuje len v napätí a boky - pri vychýlení. Tak je možné blokovať rozpätia až do šírky 6 metrov.

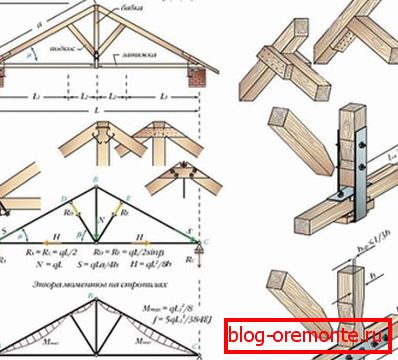

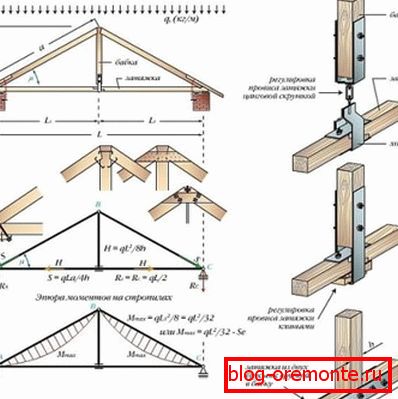

- Troj-kĺbový trojuholníkový oblúk so zavesením alebo vtokom. Ak šírka prekrývajúcej sa konštrukcie presahuje 6 metrov, potom je problematické použitie pevnej tyče na výrobu obruby. Drevený prvok takej dĺžky sa bude preťahovať pod vlastnou hmotnosťou, takže je vyrobený z dvoch samostatných častí a zavesený na korčule pomocou vretena.

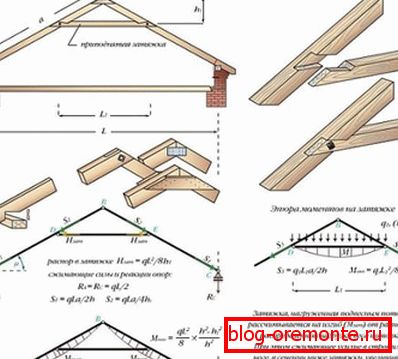

- Troj-kĺbový oblúk so zdvihnutým ťahom. Táto verzia závesného systému závesov sa používa, ak je strecha typu podkrovia. Súčasne sa vháňanie presúva do hornej časti krokien nožov bližšie k hrebeňovému spojeniu. Čím vyššie je, tým väčšie je ťahové napätie, ktoré zažíva. Pri vybavovaní podkroví pôsobí zvýšené napätie ako strop.
- Trojboký trojuholníkový oblúk so skrutkou. V tomto uskutočnení sú pohyblivé držiaky vo forme posúvača, ktoré sú pripevnené k výkonovej doske, nahradené pevnými. Preto sa skrutka, ktorá pripevňuje páry ramien v hornej časti, pod tlakom nie na napätie, ale na kompresiu.
Je to dôležité! Ak dĺžka nožov nožov prekročí 4 až 4,5 metra, potom s hrúbkou prierezu 50x150 mm alebo 100x150 mm začnú zaťažovať deformáciu pri pôsobení vlastnej váhy. Aby sa vyrovnalo toto napätie, v hornej alebo strednej časti krokien sú podopierané vzperou, ktorá je opretá o hlavicu.
Typy držiakov
Strecha, ktorej rám je vyrobený z dreva, je vystavený tepelnej rozťažnosti a tiež mierne mení jeho veľkosť v závislosti od vlhkosti. Aby tieto najmenšie zmeny neviedli k deformácii, použite špeciálny systém na upevnenie konštrukčných prvkov. Závesné krokvy majú 2 typy spojovacích prvkov:
- Mobile. Mobilné telefóny sa nazývajú špeciálne zariadenia - posuvníky z kovu. S pomocou nich sú nožnice krokvy pripevnené k výkonovej doske, v dôsledku čoho sa môžu mierne posunúť, keď sa veľkosť prvkov zmení s kolísaním vlhkosti. Takéto zariadenia zabraňujú deformácii strešného rámu, čo mu umožňuje "dýchať".
- Hard. Pevné pripevnenie prvkov nosníkov sa vykonáva pomocou hrebeňov, samorezných skrutiek alebo kovových obložení. Táto metóda poskytuje spoľahlivú fixáciu, ale nekompenzuje tepelnú rozťažnosť a zmenu veľkosti stromu s kolísaním vlhkosti.
Skúsení remeselníci tvrdia, že je zakázané prerezávať otvory v mauerláte na pripevnenie nohavičiek, pretože to porušuje integritu dreva a znižuje jeho pevnosť. V prípade mobilnej fixácie sú nohy pripevnené pomocou posúvačov a pri pevnej fixácii sú výrezy vyrezané pod výkonovou doskou a potom pribité klincami.
Kritériá výberu
Závesné ramená sú považované za zložitejšie pri konštrukcii a inštalácii nosníka rámu. Tento tenký systém vyžaduje starostlivý výpočet, ktorý zohľadňuje všetky zaťaženia a sily, ktoré ho ovplyvňujú zvnútra i zvonku. Aby bola strecha spoľahlivá, výber sa uskutočňuje v súlade s nasledujúcimi faktormi:
- Klimatické podmienky. Ak chcete zistiť, aké zaťaženie vetrom a snehom bude mať vplyv na krokvy, musíte zistiť klimatickú zónu regiónu, v ktorom prebieha výstavba.

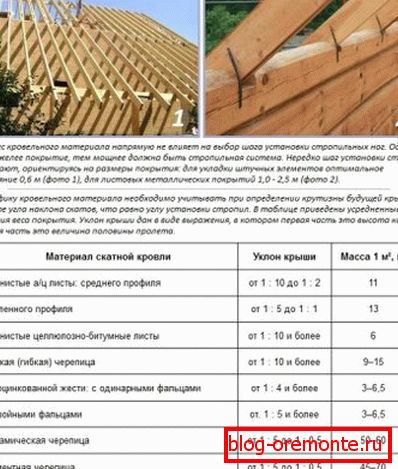

- Dokončovacie zastrešenie. Voľba rámového nosníka závisí od požadovaného materiálu strešnej krytiny, pretože variant má optimálny uhol sklonu a odporúčanú vzdialenosť medzi prvkami v závislosti od hmotnosti a veľkosti povlaku.
- Typ strechy. Strecha môže byť v závislosti od tvaru a veľkosti konštrukcie jednostranná, dvojitá, bedrový, polovičný alebo bedrový.
Je to dôležité! Zastrešené strešné nosníky sú ťažké a veľké, takže môžete zdvihnúť iba konštrukcie, ktoré už boli namontované na strechu pomocou žeriavu. Najčastejšie je rám pripravený priamo vo výške, čo komplikuje zastrešenie.
