Závesné krokvy, ako vypočítať a zabezpečiť naslonové krokve
Strešná konštrukcia je komplexný systém s nosnými prvkami, hydroizolačným povlakom, tepelnou izoláciou a izoláciou pary. Všetky strešné jednotky sú vystavené dočasnému a trvalému zaťaženiu, preto musia mať vysokú únosnosť, aby nedošlo k deformácii alebo dokonca k zrúteniu strechy. Na zabezpečenie trvanlivosti a dlhej životnosti sa vykoná presný výpočet, ktorý určuje zloženie rámu, vzdialenosť medzi jeho prvkami a ich prierez. Spravidla sa v súkromnej budove domu používa napísaný krovinkový systém, ktorý umožňuje blokovať konštrukcie až do šírky 16 metrov. V tomto článku budeme hovoriť o jeho štruktúre, funkciách a hlavných uzloch.
Zariadenie a funkcie
Štruktúra pozostávajúca z prepojených nosných prvkov, ktoré nesú strešné svahy, sa nazýva strešný nosník. Vykonáva funkcie typu rámu, ktorý dáva sklon a tvar strechy. Montáž strešnej konštrukcie sa vykonáva iba po výpočte zaťaženia, ktoré jej ovplyvní počas prevádzky. Správne navrhnutý rámec rieši tieto problémy:
- Používa sa ako základňa pre upevnenie strešného materiálu. Montáž hydroizolačného materiálu na povrch svahu sa vykonáva na prepravkách strešného rámu, ktorý rovnomerne rozdeľuje hmotnosť povlaku a tiež mu dáva tuhý tvar.
- Vytvára sklon strešnej konštrukcie. Nosné nohy rámu sú inštalované pod svahom k základni tak, aby strecha nadobudla trojuholníkový tvar. Šikmý povrch svahu umožňuje slnečnému pohybu vody a snehu bez zvýšenia zaťaženia prvkov nosného systému.
- Ponúka tuhosť a nosnosť konštrukcie. Strecha je vystavená silnému namáhaniu kvôli veľkej hmotnosti strešnej krytiny, tepelnej izolácii, hmotnosti samotného strešného rámu a snehu, takže strešný systém musí mať vysokú pevnosť a presmerovať hmotnosť strechy na nosné stĺpy.
Venujte pozornosť! Strešný systém námorného typu sa nazýva strešná nosná konštrukcia, ktorá zahŕňa vertikálne stĺpy spočívajúce na vnútorných nosných stenách. Inštalácia takéhoto rámu sa vykonáva, ak je v strede domu na základni inštalovaná hlavná stena. Strecha so zaveseným nosníkom je vystavená iba ohybovému namáhaniu, v dôsledku čoho nevyžaduje kompenzačné expanzné prvky.
štruktúra
Pred inštaláciou strechy musíte vykonať presný výpočet zaťaženia, ktoré ho ovplyvní, ako aj podrobný návrh. Tieto jednoduché výpočty pomôžu určiť, ktoré prvky budú zahrnuté do systému šikmých krokví, vypočítať ich prierez a vzdialenosť medzi nimi. Ak je strecha podopretá na vnútorných nosných stenách, potom sa jej rám skladá z nasledujúcich častí:
- Mauerlata a klamstvo. Tieto pojmy sa nazývajú nosné prvky strešnej konštrukcie, upevnené na hornej vrstve stien, na ktorých sú podopierané strechy. Sú vyrobené z ihličnatého dreva s rozmermi 100 x 100 mm alebo 150 x 150 mm. Pôst je odlišný v tom, že je namontovaný na vnútorných ložiskových priečkach a môžu byť upevnené na vertikálnych stĺpoch, ktoré nesú hrebeň.
- Rebierka. Závesné trámy sú inštalované v pároch pozdĺž strechy strechy. Ich zvláštnosťou je, že majú 2 body podpory - na mauerlatoch a na hrebeňoch. Z tohto dôvodu je štruktúra odolná a necíti napätie na burr. Krok medzi krokvami, hrúbka nohy určuje výpočet, berúc do úvahy hmotnosť strešných a klimatických podmienok.
- Subrafter prvky. Podkladové prvky sa nazývajú dodatočné nosné prvky, vďaka čomu dosiahne strecha veľkú nosnú kapacitu. Do tejto kategórie patria vertikálne podpery, nazývané odtoky, horizontálne bály a tiež vzpery podporujúce krokvy.
- Sústruženie. Panva je namontovaná kolmo k nohám krokvy a na ňom je nainštalovaný strešný materiál. Výpočet zaťaženia určuje, či by základňa strechy mala byť pevná alebo mriežka.
Je to dôležité! Pri navrhovaní šikmého strešného systému je hlavnou úlohou pred montážou správne vypočítať trvalé a dočasné zaťaženie strechy domu. Výrazným charakterom rámu tohto typu je použitie vnútorných nosných stien pre inštaláciu podlahy, vertikálnej konštrukcie, podporujúcej hrebeňovú konštrukciu.
typy

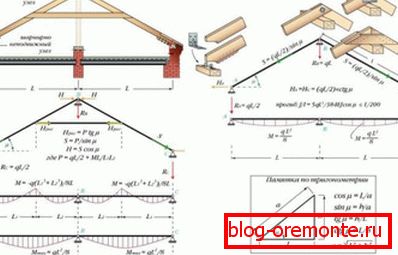

Strecha stláča niekoľko druhov bremien vrátane záťaže na rozťahovanie a ohýbanie. Na kompenzáciu týchto napätí a na vytvorenie stabilného a pevného nosníka systému je použitý veľký počet kompenzačných prvkov, ktorých prierez určuje výpočet. Aby sa zabránilo deformáciám rámu, inštalácia strechy sa vykonáva pomocou pohyblivých držiakov. Závesné krokvy sú nasledujúceho typu:

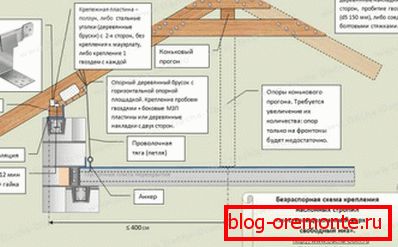

- Bez stopy. Inštalácia strešného rámu bez nijakého ušľachtilenia z nylonového typu sa vykonáva pomocou pohyblivých upevňovacích prvkov, vďaka čomu komponenty systému môžu aj po upevnení kompenzovať zaťaženie na dilatačných stenách nosných stien. Závesné ramenné ramená tohto typu sú upevnené na jednej strane pomocou závesu a na druhej strane pomocou posúvača.
- Dištančné. Rozšírené krokvy typu nylonu nemajú dva stupne voľnosti, ale jeden. V tomto prípade je jeden koniec nohy pevne pripevnený a druhý koniec posúvačom, závesom alebo iným pohyblivým upevňovacím prostriedkom. Priestorový nosník zabezpečuje inštaláciu výkonovej dosky, pretože má mierny sklopný účinok na vonkajšie ložiskové podpery.
Skúsení pokrývači, ktorí prekrývajú drevené domy, ktoré ešte neskončili proces zmršťovania, používajú bezostenné strešné rámy, ktorých pohyblivé podpery môžu kompenzovať deformácie, ktoré sa vyskytujú pri postupnom vysúšaní dreva. Výpočet spočíva v tom, že nefixná konštrukcia sa usadzuje spolu s domom.
Špeciálne funkcie
Konštrukcia stenového rámu strechy závisí od mnohých faktorov. Zloženie systému je ovplyvnené svahom svahov, klimatickými podmienkami v oblasti výstavby, vybraným strešným materiálom. Aby ste zohľadnili všetky tieto kritériá, musíte vykonať výpočet zaťaženia na streche. V závislosti od šírky prekrývajúcej sa konštrukcie má strešný rám strechy nasledovné vlastnosti:
- Pri prekrývajúcich sa štruktúrach so šírkou do 10 metrov postačuje jediný nosič ložísk, na ktorom sú nainštalované zvislé stĺpiky. Aby ste kompenzovali vychýlenie dlhých nosníkov, nastavte vzpery.
- Pri prekrývajúcich sa štruktúrach až 10-14 metrov široká je dostatočná aj jedna vnútorná nosná stena. Avšak na posilnenie rámového rámu pozostávajúceho z mauerlatu, loga, nožičiek, nosníkov, regálov a vzpery používajte horizontálne zábrany, ktoré kompenzujú pretrhávacie zaťaženie.
- Prekrytie konštrukcie so šírkou 16 metrov vyžaduje 2 vnútorné nosné steny. V tomto prípade sa nosníkový rám skladá z výkonovej dosky, ťažby dreva, krokví, vzpery, vzpery, skrutky a uťahovania.
Majte na pamäti, že maximálna dĺžka nosníkov lamiel laminovaného rámu je obmedzená na štandardnú veľkosť dreva, ktorá je 6 metrov. Samozrejme, že môžete urobiť břitvy alebo krokvy, ale tento dizajn bude menej trvanlivý.
